Benvenuti su Tutorialaudio.it, il sito web dedicato alla produzione musicale. In questo articolo si intende spiegare in modo chiaro e semplice come effettuare i collegamenti MIDI tra vari dispositivi, un argomento che spesso genera confusione. A seconda della strumentazione a disposizione, sarà necessario individuare il setup più adatto. L'obiettivo è fornire una panoramica dettagliata su come collegare una tastiera MIDI a una scheda audio e al computer, permettendo di utilizzare sintetizzatori virtuali o qualsiasi plugin VSTi.
Il protocollo MIDI: Fondamenti e importanza
Per far "dialogare" una tastiera con programmi di notazione, composizione e scrittura musicale, oppure con software di produzione musicale (DAW) o, più semplicemente, per utilizzare strumenti virtuali (VST), è indispensabile collegarla a un PC o a un "sound module" attraverso un protocollo di collegamento digitale, noto come MIDI (Musical Instrument Digital Interface). Il MIDI non trasmette audio, bensì informazioni sul tipo di suono che si sta producendo e sulle modalità con cui lo si sta suonando. Porta con sé dati cruciali come il tocco, la pressione, la durata e l'altezza di una nota, informazioni che saranno riprodotte fedelmente dal software o dal sound module.
Cavo MIDI o USB: Quale scegliere?
Nelle tastiere moderne, l'interfaccia MIDI tradizionale, comunemente presente sotto forma di porte MIDI In e MIDI Out, è stata spesso sostituita dal più pratico cavo USB. Questa soluzione è generalmente più facile da configurare e da far funzionare, con un'installazione spesso istantanea e "plug-and-play". Per le tastiere più datate, come una Yamaha P45 con i classici ingressi MIDI In e Out, è necessario un adattatore. Un esempio comune è l'hardware Roland UM-ONE, uno dei più diffusi sul mercato.
Il cavo di questo adattatore presenta due estremità dedicate al MIDI In e Out della tastiera e un'uscita USB per la connessione al PC. È fondamentale collegare l'estremità "connect MIDI In" alla porta MIDI In della tastiera e "connect MIDI Out" alla porta MIDI Out della tastiera.
Configurazione preliminare e risoluzione dei problemi
Prima di collegare fisicamente il cavo MIDI, in alcuni casi potrebbe essere necessario installare i driver specifici del dispositivo. Questo è particolarmente vero quando il riconoscimento "plug-and-play" non funziona correttamente. Si consiglia vivamente di installare i driver aggiornati, disponibili sul sito web del produttore, prima di connettere il dispositivo.
Latenza e driver ASIO
Una problematica comune, soprattutto nelle configurazioni meno performanti, è la latenza, ovvero il ritardo tra l'input (la pressione di un tasto sulla tastiera) e l'output (il suono riprodotto dal software). Per ridurre questo fenomeno a pochi millisecondi, rendendolo quasi impercettibile, è consigliabile installare i driver ASIO (Audio Stream Input/Output). In questo modo, si otterrà un feedback diretto tra l'esecuzione e il software di riproduzione musicale.
Scenari di collegamento: Dalle configurazioni semplici a quelle complesse
Il metodo di collegamento varia in base alla strumentazione disponibile e agli obiettivi musicali.
Collegamento diretto con tastiera MIDI USB
Se si possiede una tastiera MIDI USB, il collegamento è estremamente semplice: basta connetterla direttamente a una porta USB del computer. In questo scenario, è possibile collegare un campionatore o un sintetizzatore alla scheda audio, e la tastiera al PC, per controllare i suoni virtuali.
Tastiera MIDI con interfacce tradizionali (MIDI In/Out)
Per tastiere dotate di porte MIDI In e Out, è necessario un cavo MIDI-USB. L'estremità MIDI del cavo, con i connettori MIDI In e MIDI Out, va collegata alle rispettive porte della tastiera. L'estremità USB va inserita in una porta USB del computer. Una volta collegato il cavetto, il PC è pronto per "dialogare" con la tastiera. Il passo successivo è indicare al programma DAW o al software host quale VSTi si desidera utilizzare.
TASTIERE e COLLEGAMENTI MIDI Come farli in HOME STUDIO#midi #synthesizer #tutorilas
Esempio 1: Collegare strumenti MIDI alla scheda audio e al computer

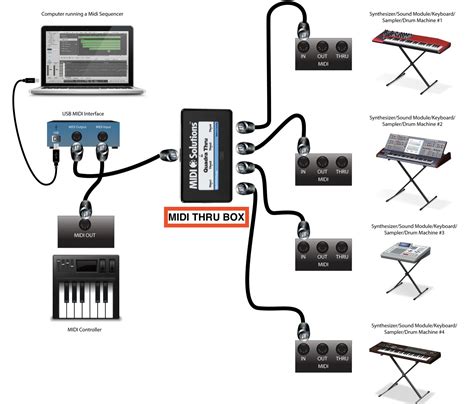

In un setup standard, si collega l'uscita MIDI (MIDI Out) della tastiera all'ingresso MIDI (MIDI In) di un sintetizzatore o campionatore. Da quest'ultimo, si esce tramite il MIDI Thru (che è una copia esatta del MIDI In) e si entra nel MIDI In della scheda audio. Questo permette al computer di ricevere e gestire i dati MIDI provenienti dalla tastiera e da altri dispositivi.
Esempio 2: Suonare sintetizzatore e campionatore separatamente
Quando si desidera utilizzare un sintetizzatore e un campionatore in modo indipendente, con il synth dotato di tastiera propria e il campionatore controllato da una tastiera MIDI esterna, è opportuno procurarsi un'interfaccia MIDI con almeno 2 MIDI In e 2 MIDI Out. Queste interfacce sono disponibili a prezzi convenienti. Il collegamento prevede di connettere il MIDI Out del synth al MIDI In-1 dell'interfaccia, e il MIDI Out-1 dell'interfaccia al MIDI In del synth. Questo schema si ripete per ogni dispositivo che si intende utilizzare. Se si prevedono 3 o 4 strumenti, sarà necessario acquistare un'interfaccia MIDI con un numero adeguato di porte.
Scelta dell'interfaccia MIDI: Consigli per l'acquisto
L'interfaccia MIDI è un componente fondamentale per espandere il proprio setup. Di seguito vengono proposte alcune opzioni disponibili sul mercato:
- CME U6MIDI Pro: Interfaccia MIDI con Router e Filtro, MIDI USB Plug-and-Play per computer, MIDI 3-in-3-Out con Merge, Split, Thru.
- LEKATO Cavo MIDI: Adattatore MIDI USB con indicatore luminoso, Interfaccia MIDI a 5 pin, Convertitore ingresso-uscita MIDI da 6,5 piedi da tastiera a…
- DigitalLife Quad-I/O Interfaccia MIDI 5-PIN DIN: MIDI Thru Box (4-In/4-Out) & MIDI Merge Box (2-In/4-Out), 8 Indicatori LED, Metallo.
- Roland Interfaccia USB MIDI U-One Mk2: Alimentata da bus USB, compatibile con kit di connessione fotocamera Mac/Pc/Ipad/Apple Ipad.
- DigitalLife USB MIDI Host Box: Box USB MIDI 1-in-1-out con Interfaccia MIDI a 5-PIN, Ponte per Tastiere USB-MIDI, Controller MIDI - (UMH-10).
- DigittalLife 4In/4Out USB MIDI Interface Box: Con USB Mode, MIDI Thru Mode, 2i/4o MIDI Merge per Strumento MIDI.
- ESI M4U eX: Interfaccia 8-porte USB 3.0 MIDI con hub USB.
- Nektar Interfaccia MIDIFLEX 4 USB MIDI.
- CME U2MIDI Pro: Cavo MIDI USB ad alta velocità con filtro e mappatore, Interfaccia USB-MIDI plug & play per computer/laptop/PC a strumenti/dispositivi MIDI.
Integrazione con software DAW e strumenti virtuali (VSTi)
Una volta stabilita la connessione fisica, il passo successivo è l'integrazione con il software musicale.
Software "host" per VSTi
Esistono numerosi software "host" che "ospitano" i plugin VSTi, con diverse fasce di prezzo e livelli di professionalità. Le versioni "pro" offrono generalmente un numero maggiore di funzioni. Per aprire un VSTi in un programma come Cantabile, è sufficiente cliccare su "New Plugin", "Choose File/Plugin" e selezionare il percorso del file con estensione .dll del VSTi desiderato. A questo punto, si potrà suonare il VSTi selezionato tramite la tastiera MIDI, e le note premute sulla tastiera corrisponderanno a quelle del sintetizzatore virtuale. Si potrà anche settare i suoni tramite l'interfaccia del plugin, come un vero sintetizzatore, filtrando, creando arpeggi e agendo sugli oscillatori.
Utilizzo di sintetizzatori come tastiere MIDI
Se si utilizza un sintetizzatore come tastiera MIDI per riprodurre nella DAW sia i suoi suoni integrati che quelli di altri generatori di suoni (moduli sonori, scheda audio), è necessario impostare il sintetizzatore sulla modalità "Local: Off". Questa impostazione si trova solitamente nelle configurazioni di base del dispositivo, dove si può anche selezionare il canale di trasmissione MIDI.
La funzione MIDI Thru nella DAW
Se, dopo aver collegato la tastiera MIDI al computer, non si sente alcun suono, è importante verificare che i dati MIDI siano effettivamente inviati all'ingresso MIDI dell'interfaccia. La maggior parte delle DAW dispone di un indicatore apposito; in caso contrario, si può avviare la registrazione e controllare nell'editor di eventi del software se le note sono state registrate. Se i dati arrivano, è fondamentale che il sequencer sia impostato con la "funzione MIDI Thru" attiva, affinché inoltri le note al generatore di suoni collegato o alla scheda audio integrata in tempo reale tramite l'uscita MIDI. Il canale MIDI desiderato può essere impostato modificando il canale MIDI della traccia selezionata nella DAW.
MONTAGE M e la connessione USB: Un esempio avanzato
Un esempio di integrazione avanzata è la connessione del computer al sintetizzatore MONTAGE M. Utilizzando un cavo USB per collegare il computer al terminale [USB TO HOST] di MONTAGE M, è possibile inviare e ricevere segnali audio e messaggi MIDI. Questo permette di utilizzare software DAW o sequencer per creare musica, registrare, editare e missare audio e MIDI.
Installazione dei driver e impostazioni USB
Per l'audio, una volta collegato il cavo USB, è spesso sufficiente. Se necessario, si possono modificare impostazioni come la frequenza di campionamento e il guadagno. Per il MIDI, si deve accedere alla schermata [UTILITY] → Settings → MIDI I/O → MIDI IN/OUT e selezionare USB. Inoltre, nella schermata [UTILITY] → Settings → Advanced → USB Driver Mode, si possono configurare ulteriori parametri.
Gestione audio tramite USB
Il terminale [USB TO HOST] e i jack OUTPUT di MONTAGE M possono essere utilizzati per l'uscita dei segnali audio. Collegando un computer direttamente a questo terminale, è possibile utilizzare fino a 32 canali (o 16 canali stereo) a una frequenza di campionamento di 44,1 kHz, o fino a 8 canali (o 4 canali stereo) a una frequenza di campionamento da 44,1 kHz a 192 kHz. Per l'ingresso dei segnali audio, si possono utilizzare il terminale [USB TO HOST] e i jack A/D INPUT. I segnali audio in ingresso tramite il terminale [USB TO HOST] possono contenere fino a 6 canali (o 3 canali stereo), utilizzando Digital In L/R, Main L/R e Assign L/R. Questi canali sono impiegati principalmente per il monitoraggio, ad esempio quando lo strumento è collegato a un software DAW. I segnali ricevuti su Main L/R vengono emessi dai jack OUTPUT L/R, mentre quelli su Assign L/R dai jack ASSIGNABLE OUT. I segnali audio ricevuti su Digital In L/R possono essere modificati in termini di volume, mandata dell'effetto o impostazioni di destinazione di uscita.
Capacità MIDI su USB
Mentre un singolo cavo MIDI gestisce dati MIDI per una porta (o 16 canali), un singolo cavo USB può gestire dati MIDI per un massimo di 8 porte (o 128 canali) contemporaneamente. Per inviare messaggi MIDI tra MONTAGE M e il computer tramite il cavo USB, è essenziale selezionare la porta MIDI appropriata e il canale MIDI. MONTAGE M supporta la funzionalità MIDI 2.0, consentendo di utilizzare dati con una risoluzione superiore rispetto agli strumenti MIDI 1.0, a condizione che anche il computer soddisfi i requisiti operativi MIDI 2.0.
MIDI Thru in MONTAGE M
MONTAGE M include un'impostazione MIDI Thru per inviare messaggi MIDI dalla tastiera incorporata al computer e di nuovo al blocco generatore di suoni dello strumento, basandosi sulle impostazioni delle tracce di registrazione. Ad esempio, se i dati MIDI immessi da MONTAGE M vengono inviati al canale 1, con MIDI Thru impostato su ON sul computer, i dati MIDI verranno inviati al canale 3 dal computer per riprodurre il blocco generatore di suoni sul canale 3. Questo permette di utilizzare il software DAW come generatore di suoni multitimbrici.
Funzioni avanzate e DAW Remote
Dopo aver selezionato una performance, può essere utile utilizzare la schermata Mixing da [PERFORMANCE] → Mixing per il missaggio delle parti da 1 a 16. Inoltre, impostando Kbd Ctrl Lock On da [UTILITY] → Effect Switch si configurano le impostazioni Tx/Rx Ch. Il plug-in Expanded Softsynth Plugin (ESP) per MONTAGE M possiede lo stesso motore sonoro dell'hardware MONTAGE M, consentendo di integrare perfettamente gli stessi suoni MONTAGE M nella produzione musicale (tramite software DAW) e nelle performance dal vivo (con lo strumento fisico). La funzione DAW Remote permette di controllare il software DAW direttamente dai controller sul pannello superiore di MONTAGE M, ma è disponibile solo quando lo strumento è collegato al computer tramite cavo USB. È importante notare che, a seconda della versione del software DAW, la procedura di configurazione potrebbe variare o non essere disponibile. Una volta interrotta la connessione tra il computer e MONTAGE M, il software DAW potrebbe non riconoscere MONTAGE M anche dopo la riconnessione, rendendo necessario un riavvio o una riconfigurazione.
Problemi comuni e soluzioni
A volte, nonostante i collegamenti corretti, la tastiera MIDI non comunica con il PC.
Cavi difettosi e incompatibilità
Un problema frequente può essere un cavo difettoso. Ad esempio, un cavo MIDI-joystick che non funziona potrebbe essere semplicemente guasto. È stato riscontrato che in alcuni casi, sostituendo un cavo MIDI-joystick con un altro simile, la comunicazione è stata ripristinata. Inoltre, alcune schede audio, come la Sound Blaster Audigy Plat.ex, potrebbero non utilizzare la porta joystick come interfaccia MIDI. In questi casi, è indispensabile collegare il cavo all'interfaccia MIDI In e Out del box esterno della scheda audio.
Configurazione MIDI nel software

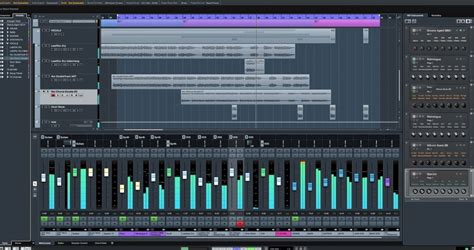

Se, ad esempio, si utilizza Cubase, è fondamentale configurare correttamente la traccia MIDI. Si deve selezionare la periferica MIDI appropriata nella casella dedicata alle interfacce MIDI. Se si desidera suonare con i suoni interni della scheda audio, si selezionerà l'interfaccia della scheda (es. "sblive!in"). Se l'obiettivo è suonare con i suoni della propria tastiera (es. Roland E-500), si dovrà impostare la periferica MIDI sull'uscita (es. "sblive!out"), ricordandosi di collegare la tastiera a un mixer e di alzare il volume.
Differenze tra DAW: Fruity Loops e Cubase
La scelta del software DAW è spesso personale. Programmi come Fruity Loops, basato su "patterns", possono essere divertenti e adatti a certi generi musicali come techno, dance, trance e hardcore. Cubase, invece, è spesso preferito per la sua comodità e le sue capacità di gestione di molte macchine esterne tramite MIDI. Offre una tecnologia avanzata che permette un controllo completo e un'editing dettagliato delle tracce. La qualità audio del prodotto finale dipende più dalla qualità dei campioni e degli strumenti utilizzati (hardware o VSTi) che dal software stesso. Reason è un'altra DAW molto apprezzata, spesso suggerita come alternativa a Fruity Loops per le sue potenti capacità di sintesi e campionamento.
La scelta della tastiera MIDI: Dimensioni e funzionalità
La scelta delle dimensioni di una tastiera MIDI è determinata principalmente da due fattori: lo spazio disponibile in studio e l'attività musicale a cui è destinata.
Modelli per principianti e setup compatti
Per gli utenti che desiderano una centrale di controllo MIDI versatile ma suonano raramente più di qualche accordo e melodia nella DAW, una tastiera compatta da 37 o 49 tasti è l'ideale. Questi modelli spesso includono più fader e controlli per i segnali MIDI, come i prodotti Nektar. Per i produttori di musica elettronica che lavorano con Ableton Live o Bitwig, sono disponibili tastiere MIDI ottimizzate per queste DAW, prodotte da marchi come Novation o M-Audio, adatte anche alle esibizioni dal vivo.
Upgrade per (semi)professionisti
Il prezzo modesto dei modelli entry-level consente un facile passaggio a master keyboard più grandi e performanti. Le tastiere MIDI tendono a svalutarsi meno rispetto ai sintetizzatori, rendendo l'investimento più conveniente. I modelli professionali, accessibili anche agli utenti comuni, dispongono solitamente di 49 o 61 tasti, oltre a ingressi/uscite per MIDI, pedali e altro.
Tastiere a 88 tasti: Per pianisti e professionisti
Per chi ha già familiarità con il pianoforte e dispone di spazio sufficiente, l'opzione migliore è una tastiera a 88 tasti. Questi strumenti, solitamente più costosi (tra i 500 e i 1000 €), offrono tutto il necessario per creare basi musicali di alta qualità, colonne sonore e canzoni pop, riproducendo fedelmente il tocco di un vero pianoforte. Sono consigliati anche ai musicisti semi-professionisti o a chi, pur senza aspirazioni pianistiche, ha già un setup costoso e cerca la tastiera MIDI definitiva.
