Collettore di Aspirazione con Farfalle Swirl per Opel Zafira: Informazioni Dettagliate

Il collettore di aspirazione con sistema swirl è un componente sempre più diffuso nei motori moderni, in particolare quelli diesel, grazie ai suoi benefici in termini di efficienza del motore e riduzione delle emissioni. Nelle Opel Zafira equipaggiate con motori come il 1.9 CDTI, questo sistema svolge un ruolo cruciale nella gestione del flusso d'aria in ingresso nei cilindri. Tuttavia, la sua complessità lo rende anche un punto critico per potenziali guasti e usura nel tempo.

Funzionamento delle Farfalle Swirl

Le farfalle swirl, note anche come swirl flaps, sono piccole valvole situate all'interno del collettore di aspirazione. Il loro compito è quello di creare un moto turbolento (swirl) nell'aria che entra nelle camere di combustione, ottimizzando la miscelazione con il carburante. Queste valvole si aprono e si chiudono in base al regime del motore e al carico, gestite da un attuatore che può essere elettrico o pneumatico.

A bassi regimi, le farfalle si chiudono parzialmente per aumentare la velocità e la turbolenza dell'aria in ingresso, migliorando così la combustione, soprattutto quando il motore è freddo o a basso carico. Questo porta a una migliore efficienza del carburante e a una riduzione delle emissioni di ossidi di azoto (NOx) e particolato. Ad alti regimi, le farfalle si aprono completamente per massimizzare il flusso d'aria e garantire la piena potenza del motore.

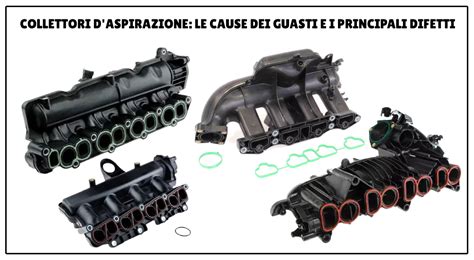

Cause Comuni di Rottura e Usura

Nonostante i vantaggi, il sistema swirl è un componente importante ma delicato, soggetto a stress continuo. Le cause principali di malfunzionamento e rottura sono molteplici:

• Accumulo di residui carboniosi: Il problema più frequente è l'accumulo di residui carboniosi all'interno del collettore e sulle farfalle stesse. Questi residui sono spesso dovuti al funzionamento della valvola EGR (Exhaust Gas Recirculation), che reintroduce una parte dei gas di scarico nel collettore di aspirazione per ridurre le emissioni. I gas di scarico contengono fuliggine e vapori d'olio che, nel tempo, si depositano, formando incrostazioni dure.
• Bloccaggio delle farfalle: L'accumulo di carbonio può causare il blocco delle farfalle in posizione aperta o chiusa, impedendo il loro corretto movimento. Se bloccate, le farfalle non possono regolare efficacemente il flusso d'aria, creando scompensi e sovrapressioni con ovvie conseguenze sulle prestazioni del motore. Ad esempio, una Opel Zafira 1.7 101cv DTH con 85.000 km presentava farfalle completamente bloccate e andava in recovery solo su lunghe e forti salite e in autostrada sopra i 130 km/h.
• Usura meccanica delle componenti: Le componenti interne, come le boccole e i perni che sostengono le farfalle, sono soggette a usura meccanica a causa del continuo movimento e delle vibrazioni. Questa usura può portare a giochi eccessivi e, in casi gravi, alla rottura delle farfalle stesse, con il rischio che frammenti metallici o plastici vengano aspirati nel motore, causando danni ben più gravi e costosi, come quelli agli iniettori o alla turbina.
• Problemi all'attuatore: Il sistema swirl è gestito da un attuatore (elettrico o pneumatico) che controlla il movimento delle farfalle tramite un'astina. Malfunzionamenti dell'attuatore, come guasti elettrici o perdite di pressione nel caso di attuatori pneumatici, possono impedire il corretto funzionamento delle farfalle.
• Problemi all'astina di collegamento: L'astina che collega l'attuatore alle farfalle può danneggiarsi, disconnettersi o rompersi, rendendo inefficace l'azione dell'attuatore. È stato riportato che in alcuni casi l'astina può risultare libera anche se il condotto dell'aria è completamente ostruito.

Sintomi di un Collettore Swirl Malfunzionante

Conoscere i sintomi di un collettore di aspirazione con swirl malfunzionante è fondamentale per intervenire in tempo, evitando danni più seri e costosi. Tra i segnali più comuni si possono riscontrare:

• Perdita di potenza: Uno dei sintomi più evidenti è una diminuzione della potenza del motore, specialmente a bassi regimi, dovuta a una combustione inefficace.
• Aumento dei consumi di carburante: Una combustione non ottimale può portare a un maggiore consumo di carburante.
• Aumento delle emissioni: Il veicolo potrebbe non superare i test sulle emissioni.
• Spia motore accesa (MIL): La centralina motore (ECU) rileva anomalie nel funzionamento del sistema swirl e accende la spia di avaria motore, spesso accompagnata da codici errore specifici (DTC) legati alla pressione di sovralimentazione o al funzionamento delle farfalle. Un utente ha riportato il codice errore ECN23452 relativo alla pressione di sovralimentazione, con la spia gialla automobilina con chiave inglese che si accende sotto sforzo del motore.
• Minimo irregolare o instabile: Il motore potrebbe presentare un regime minimo altalenante o difficoltà a mantenerlo.
• "Vuoti" o strattoni durante l'accelerazione: L'auto potrebbe procedere a strappi, con vuoti ripetuti e la sensazione che la turbina scarichi in modo irregolare, come descritto da un utente con una Opel Astra 1.7 CDTI 110 cv.
• Fumo eccessivo dallo scarico: In particolare fumo nero, indicativo di una combustione incompleta.
• Rumori anomali dal motore: In rari casi, potrebbero sentirsi rumori metallici se le farfalle si sono rotte e i frammenti sbattono all'interno del collettore.

Diagnosi e Intervento

Quando si presentano i sintomi sopra descritti, è consigliabile rivolgersi a un meccanico qualificato per una diagnosi accurata. Un'analisi dei codici errore tramite strumento diagnostico può indirizzare verso la causa del problema.

Per la risoluzione, le opzioni principali sono:

Pulizia del Collettore di Aspirazione

Se il problema è principalmente dovuto all'accumulo di residui carboniosi e le farfalle non sono danneggiate, una pulizia approfondita del collettore di aspirazione e delle farfalle può risolvere il problema. Per un motore 1.7 DTH, lo smontaggio del collettore può essere effettuato anche senza ponte, togliendo i tubi degli iniettori e il rail perché un dado si trova dietro il sensore di pressione. È importante notare che il collettore non può essere aperto senza smontarlo. Una volta smontato, l'astina dell'attuatore si sfila e l'attuatore stesso si toglie con tre viti torx. Dopo aver pulito accuratamente il collettore e sbloccato le farfalle, si applica un sigillante per motori (pasta rossa, nera o bianca) sul perimetro e si richiude il tutto.

È fondamentale pulire non solo il collettore ma anche il gruppo valvole swirl, poiché il problema maggiore risiede spesso nel gruppo farfalle che rimane inchiodato e non regola il flusso d'aria. Questo lavoro richiede massima pulizia, ad esempio prendendo in Opel i tappini da mettere sugli iniettori e sul rail una volta tolte le cannette in metallo.

Rimozione delle Farfalle Swirl (Swirl Flap Delete Kit)

Un'altra opzione, sempre più diffusa per i motori 1.9 JTD, 1.9 CDTI e 1.9 TiD, è la rimozione completa delle farfalle di aspirazione tramite l'installazione di un apposito kit. Questo kit è progettato per eliminare le farfalle, migliorando il flusso d'aria e aumentando l'affidabilità del motore, poiché si elimina un componente soggetto a rottura.

Tuttavia, la rimozione delle swirl flaps può richiedere la riprogrammazione della centralina motore (ECU) per evitare errori e garantire il corretto funzionamento del motore. Senza una riprogrammazione, l'ECU potrebbe rilevare l'assenza delle farfalle e generare codici errore, mandando il motore in modalità di recovery. È un intervento che deve essere valutato attentamente, in quanto potrebbe avere implicazioni sulle normative antinquinamento.

Sostituzione del Collettore o dei Componenti Danneggiati

Se le farfalle sono irrimediabilmente danneggiate o il collettore presenta crepe o altre rotture, potrebbe essere necessaria la sostituzione dell'intero collettore di aspirazione o dei singoli componenti, come l'attuatore. I pezzi di ricambio originali Opel possono essere costosi, ma esistono anche alternative aftermarket prodotte da altre aziende.

Considerazioni Ulteriori per i Motori 1.7 DTH

Per i motori 1.7 DTH, come quelli presenti su alcune Zafira, lo smontaggio del collettore di aspirazione non richiede lo smontaggio della pompa alta pressione o della distribuzione, a differenza di quanto si possa pensare per altri motori. Questo semplifica l'intervento, sebbene richieda comunque precisione e attenzione.

Un utente ha correttamente evidenziato che i problemi di erogazione e di turbina che "soffia irregolarmente" potrebbero essere legati alla valvola Pierburg, o EGR, anche se già pulita. È stato suggerito che la pressione della turbina potrebbe essere già alta a macchina ferma e salire a pressioni fuori norma a causa di un cattivo funzionamento della valvola Pierburg, causando il recovery per sovralimentazione.

Spedizioni e Resi di Componenti

In caso di acquisto di collettori di aspirazione o kit di rimozione farfalle, è utile essere a conoscenza delle politiche di spedizione e reso. Per esempio, le spedizioni possono partire da €5,90 e sono calcolate al checkout in base a peso/destinazione.

Nel caso di turbocompressori, sia revisionati che maggiorati, le tempistiche e le procedure possono variare. Le turbine revisionate hanno tempi di spedizione specifici, mentre quelle maggiorate sono preparate su ordinazione (generalmente 5-15 giorni lavorativi). Per la sostituzione di turbine, spesso è previsto il reso della carcassa (il vecchio turbocompressore).

Requisiti di Conformità per il Reso Carcassa

Per il reso della carcassa della turbina, sono previsti requisiti stringenti:

• Deve corrispondere allo stesso codice/modello del turbocompressore acquistato.
• Non deve essere già maggiorata o modificata in modo non originale.
• Le chiocciole/carter devono essere integri, senza crepe o rotture.
• Deve essere sufficientemente completa e idonea alla valutazione tecnica.

Se la carcassa non rispetta questi requisiti, non potrà essere accettata ai fini del reso/cauzione/supplemento. È anche possibile optare per l'opzione "Senza Reso" pagando un supplemento, ma si ha la possibilità di cambiare idea entro 15 giorni dall'acquisto restituendo la carcassa conforme per ottenere un rimborso.

Conclusioni Iniziali

Il collettore di aspirazione con farfalle swirl è un componente chiave per le prestazioni e l'efficienza dei motori Opel Zafira, ma richiede attenzione a causa della sua vulnerabilità all'accumulo di carbonio e all'usura. Comprendere il suo funzionamento, i segnali di malfunzionamento e le opzioni di intervento è essenziale per mantenere l'affidabilità del veicolo e prevenire costi di riparazione maggiori.
