La frizione è un componente cruciale per il corretto funzionamento di qualsiasi moto, in quanto permette il collegamento e lo scollegamento del motore dalla trasmissione. Quando si manifestano problemi come una leva dura, un innesto impreciso o difficoltà nelle partenze, è probabile che sia giunto il momento di intervenire sulla frizione. Questo articolo offre una guida completa e approfondita sulla sostituzione della frizione su moto Suzuki, fornendo indicazioni utili per comprendere i sintomi, effettuare la diagnosi e procedere con la manutenzione.
Comprendere i Sintomi di una Frizione Usurata
Identificare i segnali di una frizione che necessita di attenzione è il primo passo per prevenire danni maggiori e garantire una guida sicura ed efficiente. Diversi fattori possono indicare l'usura o il malfunzionamento della frizione.
Leva Frizione Dura: Un sintomo comune e facilmente riconoscibile è una leva frizione che richiede uno sforzo eccessivo per essere azionata. Sebbene il cavo possa apparire intatto e sia stato oliato, come nel caso in cui il cavo sia stato oliato, ma la leva rimane dura, questo può essere un segnale di problemi interni alla frizione stessa o di un cavo che, nonostante le apparenze, è danneggiato o bloccato in qualche punto. Talvolta, un semplice spray lubrificante nel cavo non è sufficiente a risolvere il problema se l'attrito è causato da fili interni sfilacciati o dalla corrosione.
"Tacca-Stacca" Impreciso alle Partenze: Un altro indicatore significativo è la sensazione di un "tacca-stacca" molto preciso o irregolare durante le partenze. Questo significa che l'innesto della frizione non è fluido e progressivo, ma piuttosto brusco e scattoso. Tale comportamento suggerisce che i dischi della frizione potrebbero non aderire o scivolare correttamente, indicando un'usura avanzata o una deformazione dei componenti.
Difficoltà nell'Accensione in Folle: Se la moto ha difficoltà ad avviarsi in folle perché la frizione "rimane un po' attaccata", significa che i dischi non si disinnestano completamente anche quando la leva è tirata. Questo problema può manifestarsi con la moto che tenta di muoversi anche con la marcia in folle e la leva della frizione tirata, o con il motore che si spegne non appena si inserisce una marcia. Questo è un chiaro segno di dischi deformati o di molle della frizione indebolite.
Problemi di Scorrimento dei Dischi: Se la moto ha dischi in sughero e molle con poche ore di vita e olio motore nuovo, eppure si riscontrano ancora problemi di "tacca-stacca" e leva dura, è possibile che la causa non sia nei dischi o nell'olio. In questi casi, la campana della frizione potrebbe essere la responsabile. Se la campana si è "scalinata", ovvero ha sviluppato scanalature a causa dell'usura, i dischi non possono scorrere liberamente al suo interno, impedendo un corretto innesto e disinnesto.
Diagnosi e Verifica dei Componenti
Una volta identificati i sintomi, è fondamentale procedere con una diagnosi accurata per determinare la causa esatta del problema. Questo implica la verifica di vari componenti della frizione e del sistema di azionamento.
Controllo del Cavo della Frizione: Anche se oliato, un cavo può essere danneggiato internamente. È consigliabile sostituire il cavo come prima misura per escludere questa possibilità, specialmente se la leva rimane dura nonostante l'applicazione di lubrificante. Un nuovo cavo può spesso risolvere i problemi di una leva dura, ripristinando la scorrevolezza e la leggerezza nell'azionamento.
Sostituzione Cavo Frizione Moto
Ispezione Visiva dei Dischi e delle Molle: Il modo più affidabile per valutare lo stato dei componenti interni della frizione è smontare il carter. Una volta rimosso il carter frizione, si possono ispezionare visivamente i dischi e le molle. I dischi in sughero (o in materiale organico) dovrebbero essere controllati per segni di bruciature, deformazioni o eccessiva usura dello strato di attrito. I dischi in acciaio dovrebbero essere piatti e privi di deformazioni. Le molle, invece, devono essere misurate per verificare che rientrino nei limiti di lunghezza specificati dal manuale di officina; molle indebolite non applicano la pressione necessaria sui dischi.
Misurazione dei Dischi: Il manuale di officina della moto specifica le tolleranze di spessore per i dischi della frizione. Per sapere come sono messi, si smontano e si misurano con un calibro. Se lo spessore è inferiore al limite minimo, i dischi devono essere sostituiti. Allo stesso modo, si verifica la planarità dei dischi in acciaio.
Verifica della Campana della Frizione: Se, nonostante la sostituzione dei dischi, delle molle e dell'olio, i problemi persistono, la campana della frizione potrebbe essere scalinata. Per verificarlo, è necessario rimuovere il gruppo frizione. Le scanalature sulla campana impediscono ai dischi di scorrere liberamente, causando innesti bruschi e difficoltà di disinnesto. Una campana scalinata richiede la sostituzione o, in alcuni casi, una rettifica se le scanalature non sono troppo profonde.
Regolazioni della Frizione
Oltre alla sostituzione dei componenti, le regolazioni del sistema frizione sono fondamentali per un funzionamento ottimale.
Regolazione del Gioco Leva: Esistono diverse regolazioni che si possono effettuare per ottimizzare il funzionamento della frizione. Oltre alla regolazione del "braccialetto" sul manubrio, che sposta l'intera leva, c'è una regolazione proprio sul cavo. Questa vite di regolazione, spesso situata vicino alla leva o sul cavo stesso, serve a modificare la tensione del cavo e, di conseguenza, il punto di attacco della frizione. Una regolazione corretta assicura il giusto gioco alla leva, evitando che la frizione resti parzialmente attaccata o che non stacchi completamente. Un gioco eccessivo può causare uno slittamento, mentre un gioco insufficiente può portare a un disinnesto incompleto.
Processo di Sostituzione della Frizione
La sostituzione della frizione è un'operazione che richiede precisione e l'uso di attrezzi specifici.
Preparazione: Assicurarsi di avere tutti i ricambi necessari (dischi, molle, guarnizioni del carter e olio motore nuovo) e gli attrezzi adeguati. È essenziale avere a disposizione il manuale di officina della propria moto Suzuki per seguire le specifiche procedure e le coppie di serraggio.
Svuotamento dell'Olio Motore: Prima di iniziare lo smontaggio, è consigliabile svuotare l'olio motore, specialmente se è il momento di un cambio d'olio programmato. Se l'olio è stato cambiato di recente, come un mese fa, e non si desidera sostituirlo nuovamente, si può inclinare la moto sul lato opposto al carter frizione per evitare fuoriuscite eccessive di olio.
Rimozione del Carter Frizione: Con la moto in posizione stabile, rimuovere le viti che fissano il carter frizione. Potrebbe essere necessario battere leggermente il carter per allentare la guarnizione. Fare attenzione a eventuali perni o meccanismi di azionamento che potrebbero cadere.
Accesso alla Frizione: Una volta rimosso il carter, si avranno a vista il piattello spingidisco e le molle della frizione.
Rimozione delle Molle e del Piattello: Svitare le viti che tengono in posizione le molle della frizione. Rimuovere le molle e il piattello spingidisco.

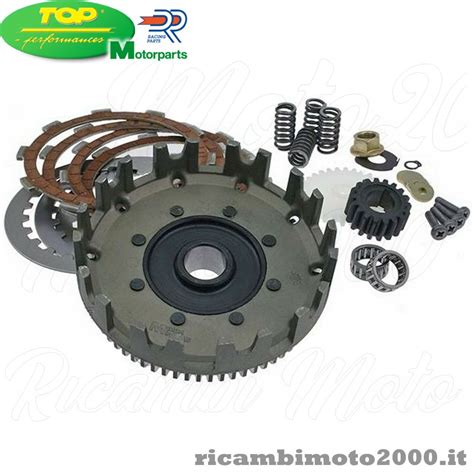

Rimozione del Gruppo Frizione: A questo punto, è possibile estrarre i dischi condotti (spesso in materiale organico o sughero) e i dischi conduttori (in acciaio), alternati. Controllare attentamente anche la campana interna (mozzo frizione) e la campana esterna (cestello frizione) per segni di usura, come le "scalinate" menzionate in precedenza. È consigliabile sostituire l'intero gruppo dischi, sia condotti che conduttori, per garantire un funzionamento ottimale.

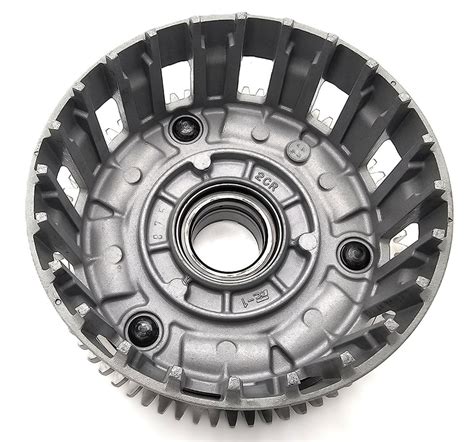

Ispezione della Campana Frizione (Cestello): Se la campana si è "scalinata" di nuovo, come indicato dal problema persistente nonostante la sostituzione di dischi e molle, è fondamentale intervenire su di essa. Le scanalature possono essere limate delicatamente con una lima fine per ripristinare una superficie liscia, permettendo ai dischi di scorrere liberamente. Tuttavia, se le scanalature sono profonde, la sostituzione della campana è l'unica soluzione definitiva.
Installazione dei Nuovi Componenti: Inserire i nuovi dischi, alternando dischi condotti e conduttori, seguendo l'ordine specificato nel manuale di officina. Assicurarsi che siano ben alloggiati nella campana. Montare il piattello spingidisco e le nuove molle, serrando le viti con la coppia di serraggio raccomandata dal produttore.
Rimontaggio del Carter Frizione: Pulire accuratamente le superfici di contatto del carter e del blocco motore. Applicare una nuova guarnizione (o pasta sigillante specifica) e rimontare il carter, serrando le viti con la coppia corretta e in ordine diagonale per garantire una pressione uniforme.
Riempimento Olio Motore: Riempire il motore con la quantità e il tipo di olio specificato dal produttore.
Regolazione Finale: Effettuare le regolazioni finali del cavo della frizione al manubrio, assicurandosi che ci sia il giusto gioco e che la leva funzioni in modo fluido.
Considerazioni Aggiuntive e Consigli Pratici
Costo dei Ricambi: Il costo dei dischi della frizione può variare, con un costo indicativo di 18 euro a disco, come menzionato in precedenza. Il costo dell'olio motore è di circa 11 euro. A questi si aggiunge il costo della manodopera se l'intervento viene eseguito da un meccanico.
Strumenti Specifici: Per facilitare la sostituzione della frizione, esistono attrezzi specifici come il blocca-campana frizione, che impedisce alla campana di ruotare durante lo smontaggio e il montaggio.
Qualità dei Ricambi: Optare per ricambi originali o di qualità equivalente è sempre la scelta migliore per garantire durata e affidabilità. I dischi della frizione aftermarket possono offrire prestazioni migliorate o maggiore resistenza all'usura in base alle esigenze del pilota.
Manuale di Officina: Non si sottolineerà mai abbastanza l'importanza del manuale di officina. Contiene tutte le specifiche tecniche, le tolleranze, le coppie di serraggio e le procedure passo-passo specifiche per il modello di moto.
Sicurezza Personale: Indossare sempre guanti e occhiali di protezione durante qualsiasi intervento meccanico. L'olio motore può essere caldo e irritante.
Sostituzione Cavo Frizione Moto
Seguendo questi passaggi e prestando attenzione ai dettagli, la sostituzione della frizione su una moto Suzuki può essere un'operazione gestibile. La familiarità con la meccanica della propria moto, anche acquisita osservando interventi simili, può essere un valido aiuto per affrontare il lavoro in autonomia.
