L'installazione di una nuova autoradio, o il ripristino di una esistente dopo un'interruzione di corrente, può presentare delle sfide, specialmente quando si tratta di veicoli come il Fiat Doblò, che presentano schemi di cablaggio specifici e sistemi di comunicazione complessi come il CAN bus. Questa guida si propone di affrontare in modo dettagliato le problematiche più comuni, fornendo soluzioni pratiche e consigli utili.
Comprendere il Cablaggio dell'Autoradio: Pin Out e Connettori ISO
Quando si sostituisce un'autoradio originale con un'unità aftermarket, il primo passo cruciale è comprendere la corrispondenza dei pin e dei cavi tra il connettore dell'auto e il connettore ISO della nuova autoradio. Spesso, si riscontrano differenze significative che richiedono attenzione e, in alcuni casi, adattamenti.
I connettori dell'autoradio sono generalmente suddivisi in due blocchi principali: uno per gli altoparlanti e uno per l'alimentazione e i segnali di controllo. Nel caso di un Fiat Doblò, si è notato che i colori dei fili nel connettore femmina dell'auto per gli altoparlanti possono essere completamente diversi rispetto allo standard ISO. Tuttavia, se i pin combaciano in termini di posizione e funzione, il collegamento per gli altoparlanti dovrebbe essere corretto.
Il vero problema si manifesta spesso nella parte del connettore dedicata all'alimentazione e ai segnali. In un connettore dell'auto Doblò, è comune trovare solo quattro pin inseriti:
- Massa a terra (filo nero): Essenziale per il funzionamento di qualsiasi componente elettrico.
- KL30 (filo rosso e verde): Questo filo fornisce un'alimentazione costante, solitamente corrispondente al "giallo" nei connettori ISO aftermarket, che serve a mantenere in memoria le impostazioni dell'autoradio.
- CAN A (bianco) e CAN B (blu): Questi sono i fili del sistema CAN bus, un protocollo di comunicazione utilizzato dalle centraline dell'auto per scambiare informazioni. L'autoradio originale utilizza questi segnali per accendersi, spegnersi, regolare il volume in base alla velocità, visualizzare informazioni sul display del quadro strumenti, ecc.

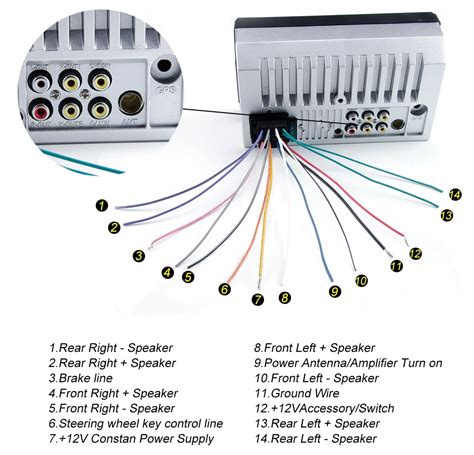

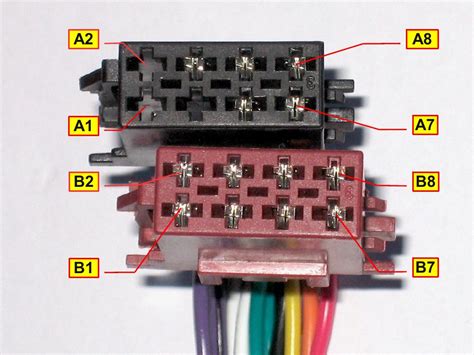

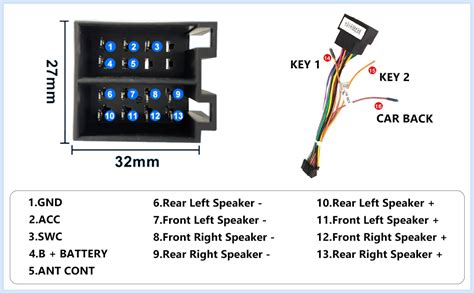

Il connettore ISO in uscita da un'autoradio aftermarket, invece, presenta solitamente più pin, tra cui:
- Cavo nero: Massa.
- Cavo giallo: Alimentazione costante (come il KL30 dell'auto).
- Cavo rosso: Alimentazione sottochiave (ignizione), che accende e spegne l'autoradio con l'accensione del veicolo.
- Cavo arancione e bianco: Illuminazione (spesso per l'attenuazione della luminosità dello schermo con le luci accese).
- Cavo blu e bianco: Accensione dell'antenna elettrica o dell'amplificatore remoto.
Problematiche e Soluzioni per il Cablaggio
Una delle difficoltà principali risiede nella mancanza del filo sottochiave nel cablaggio originale del Doblò, poiché l'autoradio originale riceve il segnale di accensione/spegnimento tramite il CAN bus. Ciò comporta che le opzioni siano due:
- Tirare un nuovo filo sottochiave da zero: Questa è la soluzione più pulita ma richiede maggiore lavoro, individuando una fonte di alimentazione che si attivi e disattivi con la chiave del veicolo.
- Collegare giallo e rosso insieme: Un'alternativa più semplice, ma con delle implicazioni. Collegando il filo giallo (memoria) e il filo rosso (sottochiave) dell'autoradio aftermarket all'unico filo di alimentazione costante presente sull'auto (il KL30, rosso/verde), l'autoradio riceverà alimentazione continua. Questo significa che sarà necessario accendere e spegnere l'autoradio manualmente ogni volta, e se la si dimentica accesa, potrebbe scaricare la batteria del veicolo.
È fondamentale capire che i tre fili indispensabili per far funzionare l'autoradio sono il nero (massa), il giallo (alimentazione costante) e il rosso (alimentazione sottochiave). Se dall'auto escono solo il nero e il rosso/verde (KL30), come nel caso del Doblò, per il "giallo" della nuova autoradio si dovrà utilizzare l'alimentazione costante dell'auto (il KL30 rosso/verde), e per il "rosso" (sottochiave) si dovrà procedere come descritto sopra: o tirare un nuovo filo o collegarlo al filo giallo dell'autoradio aftermarket (e quindi entrambi al KL30 dell'auto). Si deve dare alimentazione al giallo costante sempre, perché serve per mantenere le impostazioni in memoria.
L'Uso di Adattatori Specifici
Molti utenti ricorrono all'acquisto di adattatori specifici per auto Fiat, che si collegano al connettore femmina dell'auto e hanno uscite ISO standard. Tuttavia, anche con questi adattatori, si possono riscontrare problemi di corrispondenza dei cavi. Ad esempio, un adattatore potrebbe presentare un cavo blu e bianco separato, mentre il cavo in uscita dall'autoradio ha un unico cavo blu/bianco. In questi casi, è necessario fare riferimento agli schemi elettrici forniti con l'autoradio e l'adattatore, oppure utilizzare un tester per identificare la funzione di ciascun filo.
Come installare un'autoradio. Guida passo a passo per principianti.
Identificazione dei Pin con un Multimetro
Per evitare danni e assicurarsi di collegare correttamente i fili, l'uso di un multimetro è indispensabile. Con un multimetro, si può determinare la funzione di ciascun filo nel connettore dell'auto:
- Massa: Verificare la continuità con il telaio del veicolo.
- Alimentazione costante (KL30): Misurare la tensione a batteria spenta (dovrebbe essere circa 12V).
- Alimentazione sottochiave: Misurare la tensione con il quadro acceso (dovrebbe essere circa 12V) e spento (0V).
- Illuminazione (Pin 6 - filo giallo con striscia blu, come identificato da alcuni utenti): La tensione dovrebbe cambiare quando si accendono le luci del veicolo.
- Amplificatore/Antenna (Pin 5 - filo rosso/giallo, come identificato da alcuni utenti): Questo pin potrebbe essere utilizzato per attivare un amplificatore esterno o un'antenna motorizzata. Se la precedente autoradio aveva un audio scadente, potrebbe essere stato lasciato inutilizzato, e collegandolo alla nuova unità, si potrebbe migliorare la qualità del suono. È opportuno provare a collegarlo al pin corrispondente sull'autoradio Android o lasciarlo vuoto in caso di incertezze.
Sblocco del Codice dell'Autoradio: Problematiche e Soluzioni

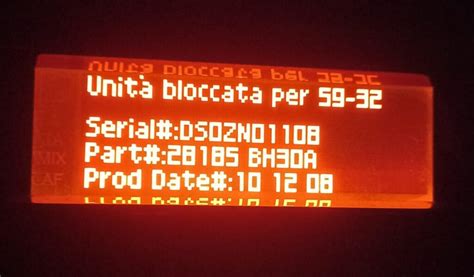

Indipendentemente dal fatto che si sia appena sostituita la batteria dell'automobile o installato una nuova autoradio, è possibile che sullo schermo del dispositivo compaia una richiesta di inserimento di un codice di sblocco. Questo codice segreto di 4 cifre è una misura di sicurezza per prevenire l'uso improprio dell'autoradio in caso di furto. Inserire più volte un codice errato può bloccare completamente l'autoradio, rendendola inutilizzabile.
Perché Viene Richiesto il Codice?
Le autoradio originali, fornite con le auto di marche come Fiat, Alfa Romeo, Mercedes, Ford, Smart, Golf, ecc., sono configurate con un codice durante il collaudo generale del veicolo. Dopo alcuni anni di utilizzo, o in seguito a eventi come il cambio della batteria, un reset del sistema o un guasto elettronico, l'autoradio può perdere la memoria e richiedere nuovamente l'inserimento del codice. Spesso, questo codice non viene comunicato all'acquirente, oppure viene smarrito o dimenticato.
Come Recuperare il Codice di Sblocco dell'Autoradio
Esistono diversi metodi per recuperare il codice di sblocco:
Consultare il Manuale d'Istruzioni e la Documentazione del Veicolo: Il primo e più semplice consiglio è di controllare il manuale d'istruzioni dell'automobile o qualsiasi altro documento fornito al momento dell'acquisto. Questi fogli sono spesso conservati nel portaoggetti e potrebbero contenere il codice di sblocco, specialmente se l'autoradio è quella originale e la richiesta del codice è apparsa a seguito di un cambiamento di un componente elettronico, come la batteria.
Verificare Direttamente sull'Autoradio: A volte, il codice di sblocco è scritto su un'etichetta posta sul retro dell'autoradio. Per accedervi, potrebbe essere necessario smontare il dispositivo. Alcuni modelli sono dotati di appositi pulsanti per una facile rimozione, mentre altri richiedono l'uso di cacciaviti per svitare le viti e fare un po' di leva. Se l'autoradio è integrata e non estraibile, questa opzione non è percorribile. In altri casi, sul retro dell'autoradio si può trovare il numero seriale, che è fondamentale per le opzioni successive.
Utilizzo di Applicazioni per Smartphone e Tablet: Una volta recuperato il numero seriale dell'autoradio, è possibile avvalersi di diverse applicazioni per smartphone e tablet che sono in grado di generare i codici di sblocco. Queste app generalmente chiedono di inserire il numero seriale dell'autoradio (o solo una parte di esso) e, in base al database, riescono a generare il codice di sblocco finale. È importante notare che queste applicazioni non sono ufficiali e potrebbero non funzionare con tutti i modelli di autoradio.
- Sblocco Codice Autoradio (Android/iOS/iPadOS): Questa applicazione permette di reperire i codici di sblocco per vari modelli di autoradio. L'utilizzo è semplice: si seleziona la marca dell'auto, si inserisce il numero di serie dell'autoradio e l'app verifica se è in grado di trovare il codice. In caso di esito positivo, viene proposto l'acquisto del codice. Offre anche una funzionalità specifica per le autoradio Blaupunkt. Per dispositivi Apple, l'applicazione corrispondente è "Radio code generator for cars".
- Codice Radio Fiat (Android): Se si possiede una Fiat Panda o una Fiat 500, quest'app (disponibile solo per Android) può aiutare a recuperare il codice di sblocco. Il funzionamento è simile all'app precedente: si inserisce il numero di serie dell'autoradio e, se trovato, l'app propone l'acquisto del codice.
- Codice Radio Renault (Android): Per i possessori di veicoli Renault, quest'app, sviluppata dallo stesso team delle precedenti, offre la possibilità di ottenere codici di sblocco a pagamento.
- Per Smart e Lancia Ypsilon: Anche in questi casi, dopo aver provato i metodi generici, l'applicazione "Sblocco Codice Autoradio" può essere utile, essendo adatta a vari modelli e marche di automobili e autoradio.
Contattare Concessionari o Elettrauti Specializzati: Se i metodi precedenti non dovessero funzionare, l'ultima soluzione è rivolgersi direttamente a un concessionario del brand della propria automobile o a un elettrauto specializzato. Possono avere accesso a database specifici o strumenti diagnostici per recuperare il codice di sblocco. Se si possiede un Doblò e si è pagato il veicolo, la richiesta del codice dovrebbe essere legittima e gratuita da parte del concessionario, poiché far pagare 60€ per un codice necessario per utilizzare la propria autoradio nella propria macchina può essere percepito come un costo eccessivo.
Considerazioni sulla Sicurezza e la Legalità
È fondamentale utilizzare queste informazioni e strumenti solo per sbloccare autoradio di propria proprietà. L'articolo non intende in alcun modo incoraggiare il furto o lo sblocco di autoradio altrui, dato che si tratta di reati penali. Non ci si assume alcuna responsabilità per eventuali conseguenze derivanti da iniziative personali non conformi alla legge.
Dettagli Aggiuntivi sul Sistema CAN Bus e Adattatori Specifici
Il sistema CAN bus è una rete di comunicazione che permette alle diverse centraline dell'auto (motore, ABS, airbag, autoradio, ecc.) di scambiare dati. Nelle auto moderne, l'autoradio non riceve semplicemente alimentazione diretta per accendersi o spegnersi, ma viene controllata tramite messaggi CAN. Questo significa che un'autoradio aftermarket, priva di questa capacità di "dialogare" con il CAN bus dell'auto, necessiterà di un adattatore specifico.
Gli adattatori per il CAN bus sono dispositivi che convertono i segnali del CAN bus in segnali analogici standard (alimentazione sottochiave, illuminazione, segnale retromarcia, freno a mano, ecc.) compatibili con le autoradio aftermarket. Questi adattatori sono spesso chiamati "interfacce CAN bus" e sono essenziali per il corretto funzionamento dell'autoradio e per evitare di dover tirare fili aggiuntivi dall'impianto elettrico del veicolo.
Funzioni di un'Interfaccia CAN Bus
Un'interfaccia CAN bus può fornire diverse funzionalità:
- Alimentazione sottochiave: Genera un segnale di accensione/spegnimento sincronizzato con la chiave del veicolo.
- Illuminazione: Fornisce un segnale per l'attenuazione automatica della luminosità dell'autoradio quando si accendono le luci dell'auto.
- Comandi al volante: Permette di mantenere attivi i comandi sul volante, come la regolazione del volume o il cambio traccia.
- Segnale retromarcia: Utile per collegare telecamere posteriori.
- Segnale freno a mano: Per alcune funzioni dell'autoradio che richiedono il veicolo fermo.
L'uso di un adattatore CAN bus elimina la necessità di modificare il cablaggio originale del veicolo, rendendo l'installazione più pulita e professionale, e garantendo la piena compatibilità con l'elettronica dell'auto. È importante assicurarsi che l'adattatore CAN bus sia specifico per il modello e l'anno del proprio Fiat Doblò, in quanto i protocolli CAN possono variare leggermente tra i diversi veicoli.
Considerazioni Finali sull'Installazione
Prima di procedere con qualsiasi modifica al cablaggio, è sempre consigliabile consultare gli schemi elettrici dell'autoradio aftermarket e del veicolo. Se non si ha familiarità con l'elettronica automobilistica, è preferibile rivolgersi a un professionista. Fare "spostare i pin" senza una chiara comprensione delle funzioni di ciascun filo può portare a danni gravi all'autoradio o all'impianto elettrico dell'auto.
Ricorda che l'alimentazione costante (giallo sull'autoradio ISO) serve a mantenere in memoria le stazioni radio, le impostazioni dell'equalizzatore e altre preferenze. Senza di essa, l'autoradio si resetterà ogni volta che l'auto viene spenta. L'alimentazione sottochiave (rosso sull'autoradio ISO) è quella che accende e spegne l'autoradio automaticamente con il veicolo. La massa (nero) è ovviamente essenziale.
La gestione del filo blu/bianco (antenna elettrica/amplificatore) è meno critica per il funzionamento di base dell'autoradio, ma è importante se si utilizzano antenne amplificate o amplificatori esterni. Se l'autoradio aftermarket ha un unico cavo blu/bianco, e l'adattatore ne ha due separati, è necessario verificare quale funzione svolga ciascun cavo nell'adattatore e collegarlo di conseguenza, oppure collegare il cavo blu/bianco dell'autoradio a quello che controlla l'accensione dell'amplificatore/antenna nell'adattatore. Se non si utilizzano queste funzioni, il cavo può essere lasciato non collegato.
In sintesi, l'installazione di un'autoradio su un Fiat Doblò, specialmente se non si dispone di un filo sottochiave tradizionale, richiede una buona conoscenza del cablaggio e, idealmente, l'uso di un adattatore CAN bus specifico. Questo approccio garantisce la piena funzionalità dell'autoradio e preserva l'integrità dell'impianto elettrico del veicolo.
