La Vespa, icona intramontabile del design italiano, nasconde sotto la sua scocca un meccanismo affascinante e ingegnoso, la cui fluidità di funzionamento è garantita dalla frizione. Questo componente, spesso dato per scontato, è in realtà il cuore pulsante che permette di gestire la potenza del motore, rendendo possibile la partenza da fermo, il cambio delle marce e una guida progressiva. Comprendere la sua architettura e il suo funzionamento è fondamentale per chiunque desideri mantenere la propria Vespa in perfetta efficienza o migliorarne le prestazioni. La frizione, in essenza, è un organo che funziona grazie all'attrito, un principio fisico che, se ben gestito, trasforma la forza bruta del motore in movimento controllato.
I Componenti Fondamentali della Frizione Vespa
Per addentrarci nel funzionamento della frizione, è indispensabile conoscere i suoi elementi costitutivi. Ogni parte gioca un ruolo cruciale nel garantire che la trasmissione della coppia motrice avvenga nel modo più efficace e armonioso possibile.
Il Mozzetto: La Base della Trasmissione
Il mozzetto, situato nella parte inferiore del pacco frizione, è un componente chiave che funge da punto di ancoraggio per molti altri elementi. Nei mozzetti ricavati dal pieno, la loro integrità strutturale è garantita. Tuttavia, in quelli che presentano una saldatura inferiore, è talvolta necessario intervenire limando questa giunzione. La ragione è semplice: una saldatura non perfettamente rifinita potrebbe creare un attrito indesiderato con la campana primaria sottostante, compromettendo la fluidità di rotazione.
Un altro aspetto critico legato al mozzetto è l'accoppiamento conico con il cluster del cambio. Spesso, un serraggio non corretto del dado che fissa il mozzetto può portare al danneggiamento della sede della chiavetta, un piccolo perno che garantisce l'allineamento e la trasmissione del moto. Per prevenire questo problema, noto come "schiavettamento", è altamente consigliabile eseguire un accoppiamento conico meticoloso, utilizzando pasta smeriglio per assicurare una perfetta aderenza, e serrare il dado con la dovuta forza. Questo garantirà che la chiavetta rimanga saldamente in sede, evitando cedimenti strutturali futuri.

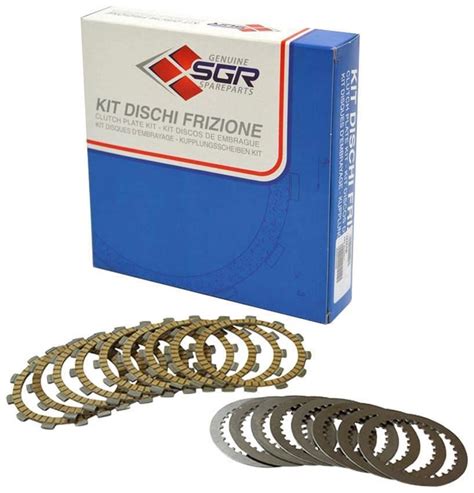

I Dischi Guarniti e Infradischi: Il Cuore dell'Attrito
Questi sono i componenti direttamente responsabili dell'attrito generato all'interno del pacco frizione. I dischi guarniti, rivestiti con materiali ad alto coefficiente d'attrito (come sughero o materiali sinterizzati), si alternano con gli infradischi, realizzati in metallo (spesso alluminio/Ergal o ferro/acciaio).
In commercio, i dischi guarniti sono disponibili in diverse durezze, con marchi noti come DR/RMS, Surflex, Polini e Malossi. La scelta della marca può influenzare significativamente le prestazioni. Ad esempio, i dischi Polini sono generalmente i più utilizzati, offrendo un buon compromesso tra prestazioni e durata. I dischi Malossi, pur essendo di alta qualità, possono talvolta presentare problemi a causa del loro spessore elevato, che può impedire alla frizione di aprirsi completamente, rendendola anche molto dura da azionare.
Nel caso delle frizioni pluri-molla, il carico delle molle è distribuito in modo più uniforme all'aumentare del loro numero. Sebbene un numero maggiore di molle non sia sempre sinonimo di prestazioni superiori, le frizioni pluri-molla tendono a offrire una tenuta migliore sotto sforzo.
Le Molle: La Forza che Riporta Tutto Indietro
Le molle sono essenziali per garantire che i dischi della frizione si separino correttamente quando la leva della frizione viene azionata. Esse forniscono la forza necessaria per tenere premuti i dischi quando la frizione è "attaccata", permettendo la trasmissione del moto.
Una problematica comune con le molle rinforzate è la loro tendenza a non scendere dritte. In questi casi, potrebbe essere necessario molare uno o entrambi i lati per raddrizzarle. Se le molle sono eccessivamente spesse, una volta compresse nel pacco frizione, potrebbero risultare troppo alte, impedendo il corretto funzionamento.
Il Disco Bombato (o Spingidisco): L'Ultima Barriera
Questo componente è responsabile del movimento di tutto il pacco frizione, essendo a diretto contatto con l'estremità delle molle. È l'ultimo disco della frizione che garantisce il contrasto necessario alla molla, essendo ancorato solidalmente con il mozzetto. La differenza di quota tra l'ancoraggio al mozzetto e la superficie su cui fa attrito l'ultimo disco guarnito è una componente fondamentale per un buon funzionamento. Questa quota maggiorata consente inoltre di ospitare un numero maggiore di dischi, aumentando la capacità di sopportare coppie più elevate.
Per un funzionamento ottimale, è necessario che la frizione, quando completamente aperta, presenti un "gioco" di circa 2 mm. Questo spazio permette ai dischi di separarsi completamente, evitando trascinamenti e surriscaldamenti.
I Dischi Intermedi (o Ingranaggi di Trasferimento): La Trasmissione della Coppia
Questi componenti (solitamente 2, 3 o 4, a seconda del tipo di frizione) raccolgono la coppia trasmessa dai dischi guarniti. Tramite le loro alette interne, trasferiscono questa coppia al mozzetto, completando il ciclo di trasmissione.
Una problematica comune di questi dischi è la tendenza a "imbarcarsi" a causa dello spessore del materiale. Quando lo spazio all'interno del pacco frizione è limitato e si aumenta il numero di dischi, è necessario diminuirne lo spessore. Questo, a sua volta, può portare a deformazioni che compromettono l'efficienza della frizione.
Gli Infradischi: L'Interfaccia Metallica
Questi componenti (solitamente 3, 4 o 5, a seconda del tipo di frizione) sono quelli che trasferiscono la coppia motrice dalla trasmissione primaria. Grazie al contatto delle loro alette esterne con il cestello della campana, trasmettono il moto agli infradischi per attrito, quando la frizione è rilasciata.
I tipi più comuni di infradischi presentano un rivestimento in sughero o materiale sinterizzato su entrambi i lati.
Problematiche degli Infradischi:
- Infradischi in Sughero: La zona tra le placchette di sughero necessita di essere pulita regolarmente per permettere un migliore scorrimento dell'olio, facilitando il raffreddamento e la lubrificazione.
- Infradischi Sinterizzati: Questi si accoppiano bene con gli infradischi in Alluminio/Ergal, ma NON con quelli in Ferro/Acciaio. Questo è il motivo per cui, ad esempio, i kit frizione Polini possono slittare se abbinati agli infradischi in ferro. Purtroppo, gli infradischi sinterizzati, per motivi di spessore, sono spesso molto sottili e tendono a "imbarcarsi", creando problemi di trascinamento.
Per garantire un funzionamento ottimale, lo spessore totale del pacco frizione (dischi guarniti e infradischi) dovrebbe aggirarsi intorno ai 10.5-11 mm. Questo permette di utilizzare ancora il disco bombato originale. Se lo spessore supera questo limite, si consiglia l'uso di un disco bombato maggiorato.
Esempio di calcolo per una frizione a 4 dischi:
4 dischi guarniti da 2 mm ciascuno + 3 infradischi da 1 mm ciascuno = 11 mm di spessore totale.
Configurazioni di Frizione: Dalla Standard alle Elaborate
Le frizioni per Vespa non sono tutte uguali. Esistono diverse configurazioni, pensate per soddisfare le esigenze di motori con potenze differenti, dalle originali alle altamente elaborate.
Frizione a Tre Dischi
Questa è la configurazione classica montata sulle Vespa small frame prima dell'avvento delle frizioni a 6 molle. È composta da tre dischi guarniti e due infradischi.
Frizione a Tre Dischi e Mezzo
Una modifica che prevede l'aggiunta di un disco guarnito supplementare. Su questo disco, viene eliminato tutto il materiale d'attrito da un lato, lasciandolo solo sull'altro. Viene poi inserito tra l'ultimo disco guarnito e il disco bombato della frizione, assicurandosi che il materiale d'attrito sia a contatto con la parte metallica dell'altro disco.
Frizione a Quattro Dischi
Questa è una delle modifiche più comuni e consigliate per motori elaborati di media-alta potenza. Prevede il montaggio di quattro dischi guarniti e tre infradischi. Lo spessore di dischi e infradischi è leggermente ridotto rispetto alla configurazione a tre dischi tradizionale, in modo da poterli alloggiare nello stesso spazio. Questa configurazione è economica e capace di gestire discreti livelli di coppia.
Frizione a Cinque Dischi
Una modifica più importante, che utilizza ben cinque dischi guarniti e quattro infradischi. A causa dello spazio molto ridotto all'interno del pacco frizione, queste frizioni sono spesso soggette a trascinamento, anche se ben settate e assemblate. In alcuni casi, può essere necessario tornire la parte posteriore del disco bombato per garantire una completa rotazione libera quando la frizione è disinnestata.
Manutenzione e Problematiche Comuni
Una corretta manutenzione è essenziale per garantire la longevità e le prestazioni della frizione della Vespa. Diverse problematiche possono sorgere se non si presta la dovuta attenzione.
Montaggio e Allineamento dei Dischi
È fondamentale controllare che le alette dei dischi siano allineate durante il rimontaggio del pacco frizione. Con la molla compressa, dovrebbe esserci un paio di millimetri di vuoto per permettere alla frizione di staccare correttamente.
Trattamento degli Infradischi in Ferro
Per migliorare la ritenzione dell'olio e l'attrito con i dischi guarniti, è consigliabile sabbiare a grana grossa entrambi i lati degli infradischi in ferro. Questo crea una superficie più porosa che trattiene meglio un velo d'olio durante l'utilizzo.
Regolazione dell'Olio Cambio
La scelta e la quantità dell'olio nel cambio giocano un ruolo importante.
- Frizioni a tre dischi tradizionali (sughero) e motori originali/modesta potenza: Olio SAE30 in quantità di circa 250-300 ml.
- Frizioni a quattro dischi più performanti e motori di coppia elevata: Olio gradazione 80W90, sempre nella stessa quantità.
- Motori particolarmente performanti: È utile aumentare la quantità d'olio nel carter per evitare il surriscaldamento eccessivo dei dischi frizione durante le partenze.

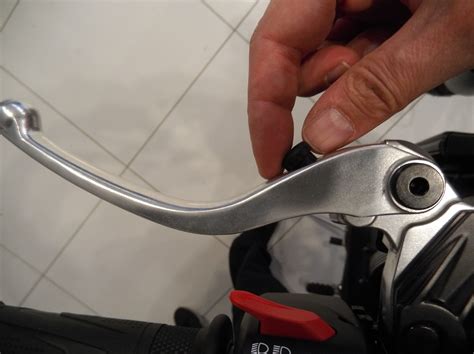

Regolazione del Cavo Frizione
Agendo sull'apposito regolatore, è possibile tendere il cavo della frizione in modo che stacchi bene, ma che risulti anche completamente rilasciata quando la leva non è tirata. Un cavo troppo teso o troppo lento può compromettere il funzionamento della frizione.
Smontaggio e Rimontaggio
Lo smontaggio della frizione su una Vespa elaborata, come una PKS con gruppo termico Zirri ML1, è un'operazione relativamente semplice, eseguibile anche con il motore installato sul telaio e senza scollegare i cavi.
- Smontare o sollevare la marmitta.
- Rimuovere i 6 bulloncini che fissano il coperchio della frizione al carter.
- Abbassare la linguetta della rondella di blocco e svitare il dado di fissaggio della frizione.
- Utilizzare un apposito estrattore per rimuovere il pacco frizione.
Una volta rimosso, il pacco frizione deve essere aperto. Per comprimerlo è possibile utilizzare una morsa.
Adattamento dei Dischi alla Campana
Nel caso di frizioni per motori elaborati, è preferibile utilizzare una frizione a 4 dischi con una molla "dura". In commercio esistono diverse opzioni, e si possono realizzare accoppiamenti personalizzati. Ad esempio, su una campana "standard", si può montare una frizione a 4 dischi RMS (spessore dischi 0.8 mm). L'altezza del pacco è tale che le alette dei dischi impegnano bene gli alloggiamenti della campana.
Se si preferiscono dischi più spessi (es. Surflex), potrebbe essere necessario piegare le alette dell'ultimo disco per un corretto impegno. Se l'acciaio è particolarmente duro, è consigliabile piegare solo gli spigoli per evitare di storcere il disco. In alcuni casi, si possono realizzare pacchi frizione ibridi, combinando dischi spessi e fini.
Il Principio dell'Attrito: Come Funziona Davvero la Frizione
La frizione, in tutte le sue forme, si basa sul principio dell'attrito per funzionare. Quando la leva della frizione viene tirata, si crea uno spazio tra i dischi guarniti e quelli metallici, interrompendo la trasmissione della potenza dal motore alla trasmissione. Quando la leva viene rilasciata, le molle spingono i dischi l'uno contro l'altro, generando attrito e permettendo alla potenza di fluire nuovamente.
Il "gioco" di circa 2 mm con la frizione completamente aperta è cruciale. Questo spazio assicura che i dischi non si tocchino minimamente, evitando il trascinamento. Il trascinamento si verifica quando, anche a frizione disinnestata, i dischi continuano a sfregare, causando una perdita di potenza, un aumento del consumo di carburante e un surriscaldamento dei componenti.
Il Ruolo dell'Olio nel Cambio e nella Frizione
L'olio presente nel carter motore, oltre a lubrificare gli ingranaggi del cambio, svolge un ruolo importante anche nella frizione, specialmente nelle frizioni a bagno d'olio. Aiuta a raffreddare i dischi, a prevenire l'incollamento e a garantire uno scorrimento più fluido. La gradazione dell'olio è importante: un olio troppo denso può rendere la frizione più dura da azionare e aumentare il trascinamento, mentre un olio troppo fluido potrebbe non offrire una lubrificazione e un raffreddamento sufficienti.
Perchè la frizione della Vespa trascina ? - Come risolvere
L'Evoluzione delle Frizioni: Dalle Origini alle Tecnologie Moderne
La frizione non è un'invenzione recente. Le prime automobili con motore a combustione interna, incapaci di partire da fermo come i motori a vapore o elettrici, richiesero fin da subito un sistema per trasferire il movimento in modo progressivo. Inizialmente si utilizzarono sistemi a cinghia e pulegge, che permettevano un graduale slittamento della cinghia per avviare il mezzo.
Le prime vere frizioni apparvero tra la fine del XIX e l'inizio del XX secolo, con l'introduzione della frizione a cono. Questa era costituita da due superfici tronco-coniche, una rivestita di cuoio e l'altra in metallo, che venivano spinte l'una contro l'altra da un sistema a molla.
Successivamente, si svilupparono le frizioni a dischi multipli, inizialmente in acciaio e a bagno d'olio, che trovarono ampio impiego nelle vetture da competizione per gestire l'elevata potenza dei motori.
Oggi, le automobili utilizzano prevalentemente la frizione monodisco a secco, un sistema efficiente e compatto. Nelle motociclette, sia le frizioni a bagno d'olio che quelle a secco sono diffuse. Le frizioni a bagno d'olio sono comuni negli scooter, mentre quelle a secco sono spesso impiegate nelle moto sportive.
Esistono anche frizioni speciali come quelle antisaltellamento, progettate per evitare il bloccaggio della ruota posteriore durante le scalate brusche, e quelle regolabili, che permettono di impostare il comportamento della frizione in base alle esigenze di guida.
Quando la Frizione "Brucia": Cause e Sintomi
Sentire parlare di "frizione bruciata" è un'espressione comune, ma cosa significa realmente? Una frizione si brucia quando i suoi componenti interni vengono sottoposti a un calore eccessivo e prolungato, che ne deteriora i materiali d'attrito. Le cause principali includono:
- Eccessivo sforzo: Partenze ripetute in salita, accelerazioni continue da fermo, guida prolungata a bassissima velocità o "a filo di gas" (mantenendo la frizione parzialmente innestata).
- Impiego non corretto: Guidare con la "frizione in mano", ovvero tenendo il piede appoggiato sul pedale della frizione o la leva tirata per lunghi periodi, sottopone il meccanismo a uno sforzo inutile.
I sintomi di una frizione che sta per "bruciarsi" o che è già danneggiata sono chiari:
- Slittamento: In accelerazione, il motore sale di giri immediatamente, ma la risposta della ruota è ritardata. Si avverte una sensazione di "mancanza di potenza" o che il motore "gira a vuoto".
- Odore di bruciato: Un odore acre e penetrante, simile a quello della gomma bruciata, è un segnale inequivocabile di surriscaldamento dei dischi frizione.
La sostituzione dei dischi frizione è necessaria quando questi sono consumati o danneggiati dal calore.
La Frizione come Strumento di Modulazione
È importante sottolineare che, in certe discipline come la guida sportiva o in fuoristrada, la modulazione del comando della frizione non è un difetto, ma una vera e propria tecnica. Permette di dosare la potenza erogata, di superare ostacoli o di gestire situazioni di guida complesse. Tuttavia, anche in questi casi, un uso eccessivo e prolungato può portare al surriscaldamento e all'usura prematura dei componenti.
Il Cambio della Vespa: Un Sistema Ingranaggi Complesso
Per comprendere appieno il funzionamento della frizione, è utile avere una panoramica anche del sistema di cambio della Vespa, che lavora in stretta sinergia con essa.
Il cambio di una Vespa è composto da un albero primario e un albero secondario. Tutti gli ingranaggi girano accoppiati, ma è la crociera a svolgere il ruolo fondamentale nell'innesto delle marce. La crociera, con le sue punte, si inserisce in appositi scassi ricavati sugli ingranaggi delle marce.
Funzionamento del Cambio:
- In Folle: Quando il cambio è in folle, la crociera non è innestata in alcun ingranaggio. Le sue punte sono libere di girare a velocità diverse, a seconda del rapporto di trasmissione che stanno "sfiorando".
- Innesto delle Marce: Per innestare una marcia, dopo aver tirato la frizione (per disaccoppiare il motore dalla trasmissione), la crociera deve inserirsi all'interno dell'ingranaggio desiderato.
- Trasmissione del Moto: Una volta che la crociera è innestata nell'ingranaggio, questo ingranaggio (ad esempio, quello della prima marcia) può trasmettere il moto dall'albero primario all'albero secondario (collegato alla ruota).
- Il Ruolo della Frizione: La crociera riesce ad innestarsi perché, con la frizione tirata, l'albero primario gira lentamente (per inerzia o trascinamento). Appena c'è la corrispondenza tra la crociera e le scanalature dell'ingranaggio, la marcia si innesta.
- Minima Conduzione: Anche con la frizione tirata, si avverte un piccolo sobbalzo del motore quando si innesta la prima marcia da fermo. Questo dimostra che c'è ancora una minima rotazione dell'albero primario, dovuta al trascinamento degli ingranaggi o a un imperfetto disinnesto della frizione.
- Blocco di Sicurezza: La distanza tra gli ingranaggi del secondario e la dimensione della crociera sono progettate in modo da non permettere mai l'innesto simultaneo di due marce. In teoria, c'è sempre una posizione di folle tra ogni marcia. L'innesto simultaneo di due marce causerebbe una rottura del cambio, poiché due coppie di ingranaggi con rapporti diversi sarebbero obbligate a girare alla stessa velocità.
- Cambio in Movimento: Cambiare marcia mentre il veicolo è in movimento è teoricamente più facile. L'albero di uscita (ruota) gira, e ci sono due elementi in movimento (crociera e ingranaggio) che "si vanno incontro", facilitando la coincidenza e l'innesto.
La frizione, quindi, non è solo un componente, ma un elemento integrato in un sistema meccanico complesso, il cui corretto funzionamento è essenziale per la mobilità e la guidabilità della Vespa. La sua manutenzione e la comprensione dei suoi principi di funzionamento sono passi fondamentali per ogni appassionato.
