La corretta fasatura della pompa di iniezione è un passaggio cruciale nella manutenzione e riparazione dei motori diesel, in particolare per quanto riguarda i modelli TDI come quello equipaggiato sulla Golf del '98 con motore AGR. Questo processo garantisce che il carburante venga iniettato nel cilindro al momento ottimale, influenzando direttamente le prestazioni, l'efficienza e la longevità del motore. La complessità di questa operazione aumenta notevolmente quando componenti come la puleggia della pompa e dell'albero a camme sono di tipo conico e non presentano una chiavetta di riferimento.
Comprendere il Concetto di Fasatura
Prima di addentrarci nei dettagli tecnici, è fondamentale comprendere cosa significhi "mettere in fase". La fasatura si riferisce all'allineamento preciso dei componenti rotanti del motore (albero motore, albero a camme e pompa di iniezione) in modo che le loro azioni meccaniche avvengano in sequenza corretta. Nel caso di un motore a combustione interna, questo significa garantire che:
- L'albero motore sia nella posizione corretta: Ad esempio, al Punto Morto Superiore (PMS) del cilindro numero 1.
- L'albero a camme sia posizionato per la fase di scoppio del cilindro numero 1: Assicurando che le valvole di aspirazione e scarico siano nella configurazione appropriata.
- La pompa di iniezione spruzzi il carburante nel cilindro corretto al momento giusto: Questo momento è determinato dall'anticipo di iniezione.
In assenza di chiavette, che forniscono un riferimento meccanico fisso, l'allineamento diventa più critico e richiede l'uso di strumenti di precisione o metodi alternativi per stabilire la posizione corretta.
La Sfida dei Componenti Conici e l'Assenza di Chiavetta
La situazione descritta, in cui le pulegge della pompa e dell'albero a camme sono coniche e prive di chiavetta, rappresenta una sfida comune ma significativa. Le pulegge coniche si fissano all'albero tramite attrito e forza di serraggio, rendendole suscettibili a slittamenti o a un riposizionamento errato se non installate con estrema cura.
Quando queste pulegge vengono smontate senza aver precedentemente registrato la loro posizione esatta, o senza aver segnato i punti di riferimento, si perde il riferimento meccanico originale. Questo è ciò che è accaduto nel caso specifico: l'albero motore è stato portato al PMS e l'albero a camme è stato posizionato per lo scoppio del cilindro n. 1, ma la pompa di iniezione era fuori fase.
Determinare la Fase di Iniezione del Cilindro 1
La domanda cruciale diventa: "Come posso fare per sapere se è in iniezione il cilindro 1?" Per rispondere a questa domanda, è necessario un approccio metodico che consideri i segnali meccanici e, se possibile, i riferimenti specifici del sistema di iniezione.

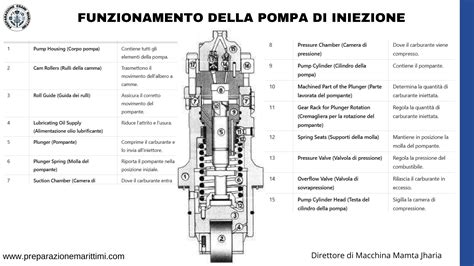

Un metodo descritto per stabilire la corretta posizione della pompa di iniezione, in assenza di chiavetta, si basa sull'osservazione del tubo di alimentazione del primo cilindro e sulla posizione dell'impronta sull'albero della pompa. Nello specifico, si indica che "guarda il tubo che va al 1? cil. e l'imposta della chiavetta sull'albero pompa deve essere al dritto del raccordo sul quale arriva il tubo." Sebbene la pompa in questione non abbia una chiavetta, l'albero della pompa presenta un'impronta o una sede che, anche se non utilizzata per il fissaggio della puleggia, può fornire un riferimento geometrico. Questa impronta dovrebbe idealmente allinearsi con il raccordo del tubo del primo cilindro quando la pompa è nella sua posizione di iniezione corretta per quel cilindro.
Il Ruolo del Pompista e la Rifasatura della Pompa
In situazioni complesse, come quella descritta, il ricorso a un professionista specializzato, il "pompista", è spesso la soluzione più affidabile. Nel caso in esame, la pompa di iniezione è stata smontata e portata da un pompista per essere "rifasata". Questo processo di rifasatura, eseguito da un esperto, implica l'utilizzo di strumenti di precisione per ripristinare la corretta temporizzazione interna della pompa rispetto al suo albero di comando.
L'uso di un "comparatore centesimale" è fondamentale in questo processo. Questo strumento di misurazione ad alta precisione permette di verificare e regolare il movimento dell'embolo all'interno della pompa, garantendo che l'iniezione avvenga nel momento esatto desiderato. La pompa, essendo di tipo VE (probabilmente una Bosch VE R700, come suggerito), richiede un setting preciso dell'anticipo.
Il pompista, utilizzando il comparatore e un "perno di bloccaggio albero pompa" (uno strumento per bloccare l'albero della pompa in una posizione specifica durante la regolazione), è in grado di impostare la pompa in modo che, una volta rimontata sull'albero motore correttamente fasato, l'iniezione avvenga come previsto.
metrologia: comparatore centesimale @meccanicando
Procedure di Fasatura "Fai-da-Te" e le Loro Limitazioni
Mentre il ricorso a un professionista è consigliato per una fasatura precisa, è utile comprendere le procedure "fai-da-te" che alcuni meccanici adottano, sebbene con potenziali compromessi. La pratica comune descritta è quella di "segnare tutto con i pennarelli" e di bloccare la pompa di iniezione con un perno da 6 mm (un metodo approssimativo per bloccare la pompa in una posizione predefinita).
L'idea alla base di questo approccio è che, se tutti i componenti vengono rimontati esattamente nella posizione in cui erano prima dello smontaggio, il motore che funzionava continuerà a funzionare. Tuttavia, questa metodologia è intrinsecamente imprecisa per diversi motivi:
- Soggettività dei segni: I segni a pennarello possono essere imprecisi, specialmente su componenti che vibrano o sono esposti a calore e olio.
- Slittamento dei componenti conici: Senza chiavetta, è facile che le pulegge coniche vengano rimontate in una posizione leggermente diversa da quella originale, anche se si cerca di replicare i segni.
- Compensazione elettronica: Nei moderni motori TDI, l'elettronica del motore (la centralina, ECU) è in grado di compensare piccole discrepanze nella fasatura. Tuttavia, questa compensazione ha dei limiti e non può correggere errori di fasatura significativi.
Fase Statica vs. Fase Dinamica nei Motori TDI Moderni
La discussione sulla fasatura nei motori TDI porta inevitabilmente alla distinzione tra "fase statica" e "fase dinamica".
- Fase Statica: Questo si riferisce alla corretta impostazione meccanica dei componenti (albero motore, albero a camme, pompa di iniezione) quando il motore è fermo. Tradizionalmente, questo veniva fatto con comparatori e riferimenti meccanici precisi.
- Fase Dinamica: Nei motori più recenti, la fasatura può essere ulteriormente ottimizzata in tempo reale dalla centralina del motore attraverso attuatori come la valvola N108. Questa valvola, all'interno della pompa di iniezione, regola l'anticipo in base a vari parametri operativi. Durante l'avviamento, tuttavia, la centralina non può ancora effettuare regolazioni fini, e il motore deve avviarsi basandosi sulla fasatura statica impostata.
La "fase dinamica" si riferisce a una procedura eseguita a motore in moto, che utilizza strumenti di diagnostica (come il VAG-COM o VCDS) per leggere e regolare la fasatura in modo dinamico. Questo processo si basa sulla lettura di grafici che mostrano l'anticipo di iniezione in tempo reale.
Il grafico mostra diversi valori di anticipo:
- Linea Verde: Indica il valore massimo di anticipo statico previsto dagli ingegneri VW.
- Linea Rossa: Indica il valore minimo di anticipo.
- Linea Blu: Rapponta il valore ottimale di anticipo che la centralina cerca di mantenere.
Il valore effettivo dell'anticipo, che oscilla nel tempo, viene visualizzato in una casella etichettata "Timing" o "TEMPO" (se il software è in italiano) sul software di diagnostica.
È importante notare che le inclinazioni delle linee su questi grafici possono variare a seconda del modello e dell'anno del motore. Ad esempio, i motori ACV fino al '99 potrebbero presentare linee inclinate, mentre i modelli MY 2000 (come quello dell'autore del post originale) potrebbero avere linee orizzontali.
Importanza dell'Anticipo di Iniezione
L'anticipo di iniezione è un parametro critico che determina quando il carburante inizia ad essere iniettato nel cilindro rispetto alla posizione del pistone. Un anticipo corretto è fondamentale per:
- Combustione efficiente: Garantisce che la combustione avvenga nel momento di massima compressione, massimizzando l'energia estratta dal carburante.
- Potenza e coppia: Un anticipo ottimale contribuisce alla erogazione di potenza e coppia.
- Consumo di carburante: Una fasatura errata può portare a un aumento dei consumi.
- Emissioni: La corretta fasatura è essenziale per ridurre le emissioni nocive.
- Avviamento del motore: Un anticipo troppo scarso o troppo elevato può rendere difficile o impossibile l'avviamento del motore.
Riepilogo della Procedura di Ripristino
Nel caso specifico della Golf TD del '98 con motore AGR, dopo aver riscontrato il problema delle pulegge coniche senza chiavetta:
- Posizionamento dell'albero motore: Portare l'albero motore al PMS del cilindro n. 1. È consigliabile segnare il PMS sul volano per un riferimento visivo più chiaro.
- Posizionamento dell'albero a camme: Assicurarsi che l'albero a camme sia nella posizione di scoppio del cilindro n. 1. Una tecnica descritta prevede di rimuovere il depressore e posizionare la mezza luna dell'albero a camme verso l'alto, inserendo una chiave da 17 mm nella sua mezzeria.
- Rifasatura della pompa di iniezione: Smontare la pompa e farla rifasare da un pompista professionista, utilizzando comparatori centesimali e perni di bloccaggio. Questo è il passaggio più critico per garantire la corretta temporizzazione dell'iniezione.
- Rimontaggio: Rimontare la pompa di iniezione sull'albero motore, assicurandosi che il perno di bloccaggio della pompa sia inserito correttamente (se applicabile) e che la puleggia sia serrata con la coppia adeguata.
- Verifica (opzionale ma consigliata): Una volta rimontato tutto, se si dispone di un sistema di diagnostica (VCDS/VAG-COM), è possibile effettuare una verifica della fasatura dinamica a motore in moto per confermare che i parametri rientrino nelle tolleranze previste. Questo passaggio, pur non essendo strettamente necessario per l'avviamento se la rifasatura della pompa è stata eseguita correttamente, permette di ottimizzare le prestazioni.
La procedura di fasatura, specialmente in assenza di riferimenti meccanici chiari come le chiavette, richiede precisione e, idealmente, l'intervento di professionisti qualificati per evitare danni al motore o prestazioni insoddisfacenti.
