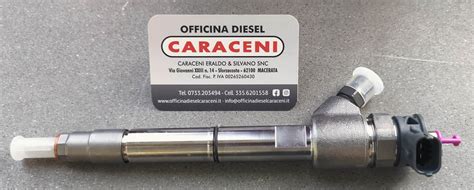

L'installazione corretta degli iniettori di carburante common rail, come i modelli Bosch CRIN2, CRIN3 e CRIN4 utilizzati nei motori diesel AIFO e in molte altre applicazioni, è un fattore essenziale per garantire prestazioni ottimali del motore, efficienza nei consumi e conformità alle normative sulle emissioni. Questa guida fornisce una procedura dettagliata passo dopo passo per l'installazione di tali iniettori, ponendo l'accento sulla precisione e l'affidabilità. È fondamentale ricordare che per le specifiche esatte e le procedure specifiche del veicolo, è sempre necessario fare riferimento al Manuale Tecnico Bosch o al manuale di manutenzione del veicolo in questione.
1. Preparazione Prima dell'Installazione
Una preparazione accurata è il primo passo per un'installazione di successo e per prevenire problemi futuri. Questo include la pulizia, l'ispezione dei componenti e la sostituzione delle guarnizioni.
1.1 Pulizia e Ispezione
La pulizia approfondita e l'ispezione visiva sono passaggi cruciali per assicurare che il sistema sia pronto per i nuovi componenti.Utilizzare aria compressa e strumenti di pulizia specializzati, come una spazzola per il foro dell'iniettore, è fondamentale per rimuovere depositi di carbonio, detriti metallici o contaminanti dal foro dell'iniettore, dalle linee del carburante e dalle superfici di tenuta. È vitale assicurarsi che la zona di alloggiamento dell'iniettore sia priva di danni, sbavature o irregolarità, che potrebbero compromettere la tenuta o il corretto posizionamento.Per quanto riguarda l'ispezione dell'iniettore stesso, è necessario verificare che il modello dell'iniettore (ad esempio, 0445110XXX) corrisponda esattamente ai requisiti del motore. Bisogna inoltre ispezionare l'iniettore per eventuali danni da spedizione, assicurandosi che la superficie di tenuta, gli O-ring e l'ago dell'ugello siano intatti. Qualsiasi minima imperfezione può portare a malfunzionamenti.
1.2 Sostituzione di Guarnizioni e Rondelle
La sostituzione dei componenti di tenuta è una fase obbligatoria e non negoziabile per garantire la corretta funzionalità e sicurezza del sistema. Non riutilizzare vecchie guarnizioni o rondelle, poiché potrebbero causare perdite di carburante ad alta pressione o perdita di compressione, con gravi ripercussioni sulle prestazioni del motore e sulla sicurezza.Le sostituzioni obbligatorie includono:

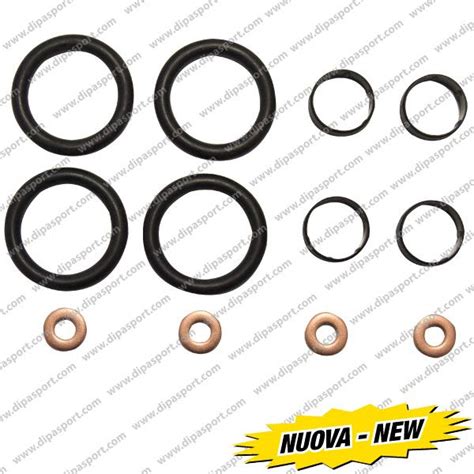

- O-ring: Sia per il lato carburante che per quello cilindro. Questi anelli sono fondamentali per prevenire perdite di carburante e gas di combustione.
- Rondelle di tenuta in rame/acciaio: Queste sono specifiche per alcuni modelli di motore e sono cruciali per la tenuta tra l'iniettore e la testata del cilindro.
- Clip di fissaggio: Per i modelli CRIN3, la clip di fissaggio deve essere sostituita per garantire un ancoraggio sicuro.
1.3 Misurazione dell'Altezza della Sporgenza dell'Iniettore
In alcuni motori, come i modelli Weichai e Yuchai, è richiesta una misurazione precisa dell'altezza della sporgenza dell'iniettore. Questa operazione si esegue utilizzando un comparatore, come il Bosch 0986 850 140, per assicurare che l'iniettore sia posizionato alla profondità corretta all'interno della testata del cilindro.Il metodo di regolazione prevede l'utilizzo di diverse rondelle di spessoramento per regolare con precisione la profondità di alloggiamento dell'iniettore. La gamma tipica di sporgenza è di 2.5-4.0 mm, ma per i valori esatti è imprescindibile fare riferimento alle specifiche del produttore del motore. Una regolazione errata può influenzare il pattern di spruzzo e la combustione, portando a prestazioni scadenti o danni.
2. Installazione dell'Iniettore Passo Dopo Passo
Una volta completata la preparazione, si può procedere con l'installazione effettiva degli iniettori, seguendo una sequenza precisa per garantire la massima efficacia.
2.1 Lubrificazione delle Guarnizioni
La lubrificazione delle guarnizioni è un passaggio semplice ma estremamente importante per facilitare l'installazione e garantire una tenuta ermetica.Applicare una piccola quantità di carburante diesel pulito o lubrificante approvato Bosch (ad esempio, G 052 195 A1) agli O-ring e alle superfici di tenuta dell'iniettore. Questo accorgimento non solo facilita l'inserimento dell'iniettore nel suo alloggiamento, ma garantisce anche una tenuta adeguata una volta serrato. La lubrificazione riduce l'attrito e previene il danneggiamento degli O-ring durante l'installazione.
2.2 Processo di Installazione dell'Iniettore
L'inserimento dell'iniettore deve essere eseguito con attenzione e precisione per evitare disallineamenti o danni.Durante la preinstallazione manuale, inserire l'iniettore verticalmente nel foro per evitare disallineamenti che potrebbero danneggiare l'iniettore o la testata del cilindro. Per i modelli CRIN3, è necessario installare la clip di fissaggio prima di fissare l'iniettore, assicurandosi che sia orientata correttamente.
Esistono diversi metodi di protezione o fissaggio a seconda del modello di iniettore:
- Ritenzione del morsetto (CRIN2): L'iniettore viene fissato utilizzando un bullone di fissaggio che lo preme contro la testata.
- Ritenzione della clip (CRIN3): L'iniettore viene fissato con una clip speciale, che si blocca in posizione utilizzando un'apposita pinza di fissaggio.
Guida Completa alla Revisione degli Iniettori Diesel: Metodi e Vantaggi nel Nostro Centro
2.3 Serraggio a Coppia

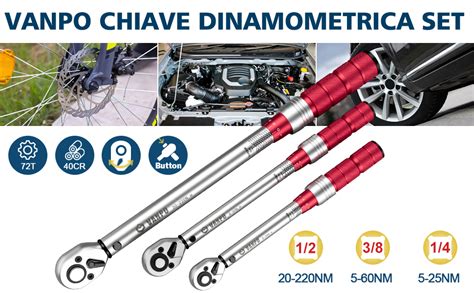

Il serraggio a coppia è un aspetto critico che non deve essere trascurato. L'uso di una chiave dinamometrica è obbligatorio per applicare la coppia specificata dal produttore.Per il serraggio dei bulloni di serraggio (esempio per CRIN2), seguire un'applicazione graduale della coppia, ad esempio, 20 N·m + una rotazione di 90°. Questo metodo graduale previene la deformazione da stress dell'iniettore o della testata e assicura una pressione uniforme. Non serrare mai i bulloni degli iniettori con una chiave a impulsi, poiché ciò può causare serraggi eccessivi e danni irreparabili.Per l'installazione della clip (CRIN3), assicurarsi che la clip si blocchi completamente in posizione senza alcun movimento. Una clip non correttamente installata potrebbe non fissare saldamente l'iniettore, portando a perdite o disallineamenti. È cruciale che il meccanismo di bloccaggio della clip sia pienamente ingaggiato.
2.4 Collegamento della Linea del Carburante ad Alta Pressione
Il collegamento delle linee del carburante ad alta pressione deve essere eseguito con la massima cura per prevenire perdite.È necessario garantire che i raccordi della linea del carburante siano puliti e pre-serrarli manualmente prima di procedere con la coppia finale. La coppia consigliata per questi raccordi è solitamente di 25-30 Nm. È fondamentale evitare di serrare eccessivamente, poiché ciò potrebbe causare deformazioni della filettatura o perdite di carburante, compromettendo l'integrità del sistema. I raccordi danneggiati possono portare a pericolose fuoriuscite di carburante ad alta pressione.
3. Controlli Post-Installazione
Dopo l'installazione fisica, è necessario eseguire una serie di controlli per assicurarsi che tutto funzioni correttamente e in sicurezza.
3.1 Spurgo del Sistema di Alimentazione
Lo spurgo dell'aria dal sistema di alimentazione è un passaggio essenziale per prevenire problemi di avviamento e garantire un flusso di carburante ininterrotto.Utilizzare una pompa di adescamento manuale o uno strumento diagnostico per spurgare l'aria dal sistema. L'aria intrappolata può impedire al motore di avviarsi o causare un funzionamento irregolare. Assicurarsi che tutto il circuito del carburante sia privo di bolle d'aria.

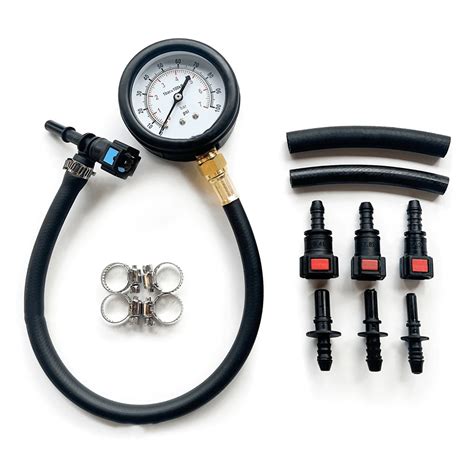

3.2 Prova di Tenuta
La prova di tenuta è fondamentale per identificare eventuali perdite che potrebbero essersi generate durante l'installazione.
- Prova statica: Girare la chiave in posizione ON (senza avviare il motore) e verificare attentamente la presenza di perdite attorno alla pompa ad alta pressione e al corpo dell'iniettore. L'assenza di pressione di iniezione rende questa fase meno rischiosa e permette di individuare eventuali problemi di base.
- Test dinamico: Avviare il motore e controllare nuovamente l'iniettore e i tubi del carburante per eventuali infiltrazioni di carburante. A motore acceso, la pressione aumenta significativamente, rendendo più evidenti eventuali perdite minori.
3.3 Codifica dell'Iniettore (per Modelli a Controllo Elettronico)
Per le nuove installazioni di iniettori, soprattutto quelli a controllo elettronico, la codifica è un passaggio obbligatorio.Il codice di rifinitura (o codice QR) dell'iniettore deve essere programmato utilizzando uno strumento diagnostico compatibile con Bosch (ad esempio, ESI[tronic] o KTS). La mancata codifica degli iniettori può portare a uno squilibrio nell'iniezione del carburante tra i cilindri, fumo nero eccessivo o prestazioni ridotte del motore, poiché la centralina non avrà le informazioni precise per regolare l'iniezione.
3.4 Validazione delle Prestazioni del Motore
Dopo tutti i controlli preliminari, è importante validare le prestazioni generali del motore.Utilizzare il software diagnostico per controllare i tassi di bilanciamento degli iniettori, assicurando che tutti i cilindri abbiano una deviazione di iniezione di ≤ ± 3%. Questo indica che ogni iniettore sta fornendo la giusta quantità di carburante. Osservare attentamente il funzionamento del motore per individuare eventuali mancate accensioni, rumore eccessivo, vibrazioni anomale o altri problemi di prestazioni che potrebbero indicare un'installazione errata o un iniettore difettoso.
4. Considerazioni Chiave sull'Installazione
Durante l'intero processo di installazione, è fondamentale tenere a mente alcune considerazioni generali che contribuiscono al successo e alla longevità del sistema.
- Utilizzare sempre una chiave dinamometrica: Come già menzionato, è un errore grave serrare i bulloni degli iniettori con una chiave a impulsi. La precisione della coppia è vitale per prevenire deformazioni, danni alle filettature e garantire una corretta tenuta.
- Mantenere un ambiente privo di contaminazione: Anche detriti microscopici possono causare guasti all'iniettore. Le tolleranze interne degli iniettori common rail sono estremamente ridotte, e la più piccola particella può bloccare un ugello o una valvola, compromettendo seriamente il funzionamento. L'ambiente di lavoro deve essere il più pulito possibile.
- Diversi modelli di motore richiedono valori di coppia diversi: Non tutti i sistemi sono uguali. Delphi e altri sistemi potrebbero avere specifiche di coppia diverse da Bosch. Fare sempre riferimento al manuale specifico del motore e dell'iniettore.
- Ricontrollare la coppia dei bulloni dopo che il motore ha raggiunto la normale temperatura di esercizio: Dopo aver fatto circolare il motore e averlo portato alla sua temperatura operativa, è buona pratica ricontrollare la coppia dei bulloni per garantire una seduta adeguata e compensare eventuali assestamenti termici.
5. Errori Comuni di Installazione e Conseguenze
Comprendere gli errori più comuni può aiutare a prevenirli, risparmiando tempo e denaro e prevenendo danni al motore.
| Errore | Potenziali Conseguenze |
|---|---|
| Riutilizzo di O-ring o rondelle | Perdite di carburante ad alta pressione, che possono essere pericolose e causare incendi. Perdita di compressione, che riduce l'efficienza del motore e le sue prestazioni. Contaminazione dell'olio motore con carburante. Danni alla testata del cilindro. |
| Disallineamento dell'iniettore | Sigillatura impropria, che porta a perdite di carburante e gas di scarico. Danni all'iniettore stesso, alla sede dell'iniettore nella testata o al foro dell'iniettore. Compromissione del pattern di spruzzo e della combustione. |
| Mancata programmazione del codice di assetto (trim code) | Iniezione di carburante errata o non bilanciata tra i cilindri. Fumo nero eccessivo dallo scarico. Perdita di potenza e efficienza del motore. Usura accelerata dei componenti del motore. Aumento delle emissioni inquinanti. |
| Serraggio eccessivo dei bulloni | Deformazione dell'iniettore, che ne compromette il funzionamento interno e la durata. Danneggiamento della filettatura della testata del cilindro, richiedendo costose riparazioni o sostituzioni della testata. Rottura dei bulloni. |
| Ambiente non pulito | La contaminazione con sporco, polvere o detriti metallici può bloccare gli orifizi dell'iniettore, causare grippaggio e guasti prematuri. Danni al sistema common rail a causa di particelle abrasive. |
| Mancata lubrificazione delle guarnizioni | Difficoltà nell'inserimento dell'iniettore. Danneggiamento degli O-ring durante l'installazione, con conseguenti perdite di carburante o compressione. |
| Mancato spurgo del sistema di alimentazione | Difficoltà di avviamento del motore. Funzionamento irregolare del motore a causa di bolle d'aria nel sistema di carburante. Possibili danni alla pompa di iniezione a causa della mancanza di lubrificazione da parte del carburante. |
| Mancato controllo della coppia dopo il raggiungimento della temperatura operativa | Rilassamento della coppia di serraggio dovuto all'assestamento dei materiali, con conseguenti perdite o disallineamenti dell'iniettore a lungo termine. |
