Il corretto montaggio del paraolio lato frizione sulla Vespa PX è un'operazione cruciale per garantire la longevità e l'efficienza del motore. Sebbene possa sembrare un dettaglio minore, la scelta del paraolio giusto e la sua corretta installazione evitano perdite d'olio, contaminazione della frizione e potenziali danni al carter. Questo articolo esplorerà in dettaglio le varie opzioni disponibili, le differenze tra i modelli e le procedure di montaggio, basandosi sull'esperienza diretta e sulle conoscenze tecniche accumulate nel tempo.
La Questione dei Paraoli: Originali, Corteco Blu e Altre Opzioni
La scelta del paraolio lato frizione è un argomento che genera spesso discussione tra gli appassionati di Vespa. Una delle prime considerazioni riguarda la tipologia di paraolio da utilizzare. Molti si imbattono nella difficoltà di trovare ricambi specifici, trovando disponibili principalmente paraoli "a lamierino" o quelli originali.
Alcuni utenti esprimono diffidenza nei confronti dei paraoli in lamierino, ritenendoli potenzialmente troppo aggressivi sulla sede del carter. Questa preoccupazione è comprensibile, dato che un contatto troppo diretto tra metallo e alluminio può, nel tempo, causare usura.
In alternativa, i paraoli "Corteco blu" sono spesso raccomandati e ricercati. La loro reputazione deriva dalla presunta maggiore resistenza e affidabilità. Tuttavia, la disponibilità di questi ricambi può variare, e talvolta si trovano kit che includono un paraolio nero per il lato frizione, anziché quello blu.
È interessante notare come, in passato, i paraoli originali in lamierino con labbro in gomma marrone Viton fossero l'unica opzione e, in molti casi, abbiano dimostrato una notevole durata. Un esempio citato è una Vespa MY che ha percorso 50.000 km con il paraolio originale senza problemi, suggerendo che la sua efficacia non è da sottovalutare.
Un meccanico esperto e restauratore, citato nelle discussioni, utilizza esclusivamente paraoli in lamiera con labbro in gomma Viton, mostrando una chiara preferenza per questa soluzione e un'avversione per i Corteco blu per il banco motore. Questo punto di vista evidenzia come anche tra i professionisti esistano opinioni divergenti basate sull'esperienza pratica.
Differenze tra Carter Motore: Vecchi e Nuovi Modelli
Un aspetto fondamentale da considerare è la potenziale differenza tra i carter motore "tipo nuovo" e quelli precedenti. Alcuni sostengono che il carter di tipo nuovo sia leggermente diverso, il che potrebbe influenzare la compatibilità di certi ricambi.
Il kit paraoli CIF per PX 200, che include un paraolio lato volano in Viton e un paraolio per l'asse ruota interno al carter da 30 mm, è stato oggetto di domande riguardo alla sua compatibilità con un 125 Arcobaleno del '98. La risposta generale è che, con le dovute attenzioni e, talvolta, modifiche, questi kit possono essere adattati.
La discussione si è spostata anche sulla presenza di seeger e sulla configurazione della camera di manovella. In alcuni motori, come quelli tipo GTR e Sprint, la configurazione della camera di manovella è ricordata come significativamente diversa rispetto ai motori tipo PX. Questa diversità può influenzare il tipo di paraolio installabile e il suo orientamento.
La "rivoluzione" dei motori largeframe, che ha interessato una parte delle largeframe precedenti alla PX, potrebbe essere stata introdotta gradualmente, magari in concomitanza con l'aggiornamento dei modelli e l'introduzione delle nuove accensioni elettroniche Ducati. Questo passaggio ha visto anche l'evoluzione da Femsatronic a Ducati sulle versioni 200cc.
L'Orientamento del Paraolio e la Rondella Sottostante la Frizione
Un punto chiave nel montaggio del paraolio lato frizione è il suo corretto orientamento. La prassi consolidata, e quella che si ritrova nei motori PX, prevede che la faccia piana del paraolio sia rivolta verso l'albero, ovvero verso l'interno della camera di manovella. In questo modo, il paraolio è posizionato per sigillare efficacemente l'albero motore e prevenire perdite d'olio.

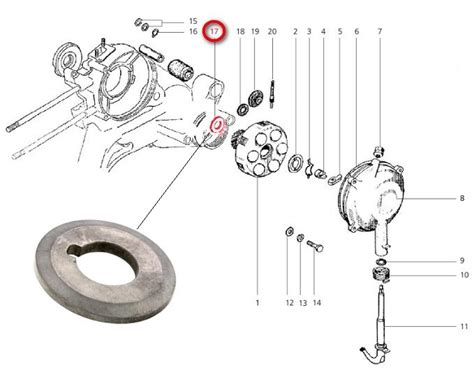

La discussione si è anche incentrata sulla rondella che si trova sotto la frizione. Lo spessore di questa rondella non è direttamente legato al tipo di albero, ma piuttosto al tipo di frizione montata. La Vespa PX, ad esempio, ha una frizione "bassa" che richiede una rondella più spessa, mentre le versioni "old" (pre-PX) utilizzavano una frizione "alta" con una rondella più sottile.
Questa differenza di spessore è significativa. Nei motori senza predisposizione per il miscelatore (motori italiani pre-PX 125/150cc), si tende a trovare una frizione modello "alto" con rondella sottile. Nei motori tipo PX, invece, la frizione è stata unificata, e lo spessore della rondella è stato adeguato. Nei motori non mix, questo spessore sostituisce l'ingranaggio.
Un'ulteriore distinzione importante riguarda la lubrificazione del cuscinetto lato frizione. Nei motori più vecchi, in particolare quelli che prevedevano la lubrificazione del cuscinetto dalla miscela, si trovava spesso una rondella sottile. Nei motori che somigliano al tipo PX, con predisposizione per la lubrificazione dall'olio motore, potrebbe essere necessaria una rondella maggiorata. È fondamentale verificare la compatibilità di tutti i componenti con il modello specifico del motore per evitare problemi di montaggio o funzionamento.
Identificare i Componenti Corretti: Un Approccio Metodico
Dato che i paraoli sono in totale tre, è essenziale identificarli correttamente prima del montaggio. Il kit CIF per PX 200, ad esempio, contiene un paraolio lato volano in Viton e un paraolio per l'asse ruota interno al carter da 30 mm. Sebbene questo kit sia pensato per il PX 200, può essere adattato anche a cilindrate inferiori come il 125 Arcobaleno del '98, ma con la consapevolezza che potrebbero esserci delle differenze da gestire, come appunto lo spessore della rondella sotto la frizione.
La rondella spessa, che si distingue anche per la presenza di una tacca per ospitare la chiavella, è un altro elemento che aiuta a identificare la configurazione del motore. La sua presenza può indicare una frizione di tipo PX o un motore con lubrificazione dall'olio motore.
È sempre consigliabile controllare attentamente tutti i componenti, confrontandoli con le specifiche del proprio modello di Vespa. In caso di dubbi sull'originalità o sulla corretta configurazione di un motore smontato, è prudente fare ricerche approfondite o consultare un esperto.
La Procedura di Montaggio del Paraolio Lato Frizione
Una volta selezionato il paraolio corretto e verificata la compatibilità dei componenti correlati (come la rondella sotto la frizione), si può procedere al montaggio.
- Pulizia: Assicurarsi che la sede del paraolio nel carter sia perfettamente pulita da residui di olio, grasso o vecchie guarnizioni.
- Lubrificazione: Applicare un sottile strato di grasso specifico per paraoli sull'interno del paraolio e sul labbro di tenuta. Questo facilita lo scorrimento e previene danni durante il montaggio.
- Posizionamento: Posizionare il paraolio nella sua sede, facendo attenzione all'orientamento. Come discusso, la faccia piana deve essere rivolta verso l'albero motore (lato interno della camera di manovella).
- Inserimento: Utilizzare un attrezzo adeguato (come una bussola di dimensioni appropriate o un apposito estrattore/pressa) per inserire delicatamente il paraolio a battuta nella sua sede. È fondamentale che il paraolio entri dritto e senza forzature eccessive per evitare di danneggiarlo o deformare la sede. Non utilizzare martelli direttamente sul paraolio.
- Verifica: Una volta montato, controllare visivamente che il paraolio sia perfettamente allineato e a filo con la sua sede.
Come montare paraolio lato volano vespa small frame e quadruplo prima di chiudere i carter motore
Considerazioni Finali sull'Integrità del Motore
La scelta del paraolio giusto e la sua corretta installazione sono passaggi fondamentali per mantenere l'integrità del motore della vostra Vespa PX. Sebbene i paraoli "Corteco blu" siano spesso preferiti per la loro presunta superiorità, non bisogna sottovalutare l'efficacia dei paraoli originali o di quelli in lamiera con labbro Viton, che hanno dimostrato la loro validità nel tempo.
La comprensione delle differenze tra i vari modelli di carter e delle relative componenti, come la rondella sotto la frizione, è essenziale per evitare errori di montaggio. Verificare sempre che tutti i componenti siano adeguati al modello specifico del proprio motore e, in caso di incertezze, documentarsi o chiedere consiglio a meccanici esperti. Un'installazione meticolosa garantisce che il motore della vostra Vespa rimanga affidabile e privo di perdite, preservando l'olio motore e la frizione da contaminazioni dannose. La cura dei dettagli, anche quelli apparentemente piccoli come un paraolio, è la chiave per una lunga vita del vostro amato scooter.
