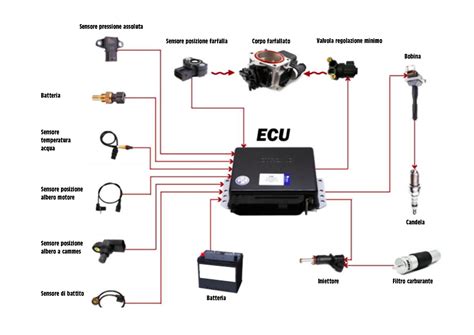

Il sensore di posizione dell'albero motore (CKP) e il sensore di posizione dell'albero a camme (CPS) rappresentano componenti essenziali per i moderni sistemi di gestione del motore. La loro funzione primaria è garantire una fasatura estremamente precisa dell'accensione e dell'iniezione di carburante. Il sensore CKP, in particolare, fornisce all'unità di controllo motore (ECU) dati in tempo reale sulla posizione e la velocità di rotazione dell'albero motore. Queste informazioni sono cruciali per determinare la fasatura ottimale per l'erogazione del carburante e la generazione di scintille, elementi fondamentali per una combustione efficiente.
Importanza del sensore CKP nelle prestazioni del veicolo
Un sensore CKP funzionante correttamente contribuisce in modo significativo al funzionamento e all'accelerazione fluidi del motore. Aiuta a mantenere una velocità e una potenza di uscita ottimali del motore trasmettendo con precisione la posizione dell'albero a gomiti alla centralina. Si stima che i guasti del sensore CKP siano responsabili di circa il 15% di tutti i problemi di gestione del motore, evidenziandone l'importanza per la salute generale del veicolo.
Il sensore dell'albero motore garantisce la fasatura precisa di un motore. In un motore a quattro tempi, è fondamentale monitorare attentamente la velocità e la posizione dell'albero motore. Senza i dati forniti dal sensore, il motore potrebbe non avviarsi. Alcuni motori utilizzano il sensore dell'albero motore anche per funzioni aggiuntive, come la rilevazione della detonazione, in sostituzione o a supporto del sensore di battito.
Sintomi di malfunzionamento del sensore di fase
È probabile che un veicolo con il sensore dell'albero motore difettoso presenti una serie di problemi sia al motore che alle prestazioni complessive. I segnali di avvertimento includono:
- Spia "Controlla motore" accesa: Il sistema di diagnostica di bordo (OBD) rileva irregolarità nei dati e attiva l'avviso. Nota: se il veicolo è dotato di un singolo sensore dell'albero a camme, è possibile che non venga visualizzata una spia del motore. Le auto più recenti dotate di due sensori dell'albero a camme sono in grado di isolare meglio il guasto.
- Difficoltà di avviamento: Il sensore monitora la posizione dell'albero durante l'avviamento. Se non è in grado di trasmettere informazioni, il motore potrebbe non avviarsi. Se il problema si manifesta a motore già in funzione, il sistema potrebbe utilizzare un algoritmo per stimare la posizione basandosi su dati precedenti, ma il veicolo non ripartirà una volta spento.
- Modalità di emergenza (Limp Mode): Il motore potrebbe entrare in modalità di protezione per ridurre le possibilità di danni, causando una riduzione drastica delle prestazioni.
- Accelerazione irregolare: In presenza di segnali errati, l'accelerazione potrebbe risultare debole o non reattiva.
- Mancate accensioni (Misfire): Senza le informazioni corrette sulla posizione dei pistoni, il motore potrebbe avere mancate accensioni, vibrazioni al minimo e un suono "ruvido".
- Elevato consumo di carburante: Poiché il processo di iniezione viene compromesso, il carburante potrebbe non bruciare correttamente, costringendo il veicolo a consumare di più per ottenere prestazioni standard.
sincronizzazione albero motore alberi a camme
Tecniche diagnostiche e test di resistenza
L'identificazione del sensore CKP implica la comprensione del suo design e delle sue caratteristiche operative. Esistono due tipi principali di sensori: induttivi (solitamente a due fili) ed effetto Hall (solitamente a tre fili).
Per testare un sensore di posizione dell'albero a camme (CPS) o dell'albero motore, è necessario un multimetro e una conoscenza di base del sistema elettrico.
- Test di resistenza: La resistenza interna di un sensore induttivo dovrebbe essere compresa tra 200 e 1,000 ohm. Misurare la resistenza tra i due terminali del sensore. Se la lettura è al di fuori di questo intervallo, il sensore è probabilmente difettoso.
- Test di tensione: Durante il funzionamento, i sensori devono emettere circa 5 volt. Accendere l'accensione (senza avviare il motore) e misurare la tensione. Successivamente, avviare il motore e osservare la lettura. Se il sensore non riesce a produrre un segnale, è da sostituire.

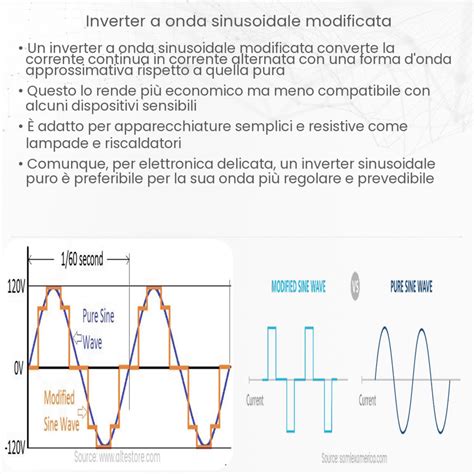

- Analisi del segnale: I sensori a effetto Hall dovrebbero produrre un'onda quadra pulita, mentre i sensori induttivi generano un'onda sinusoidale.
- Prova di oscillazione: Muovere delicatamente il sensore mentre il motore è in funzione per verificare l'integrità del cablaggio e dei contatti.
Utilizzo dello scanner OBD-II
L'utilizzo di strumenti di scansione per monitorare i dati in tempo reale e interpretare le letture PID (Parameter ID) consente ai tecnici di ottenere informazioni preziose sulle prestazioni del motore. Eseguire la scansione per individuare eventuali DTC (Diagnostic Trouble Codes) memorizzati. Ad esempio, l'osservazione delle fluttuazioni di RPM durante il minimo può aiutare a individuare i problemi del sensore CKP. Se i codici di errore persistono, il sensore deve essere sostituito.
Cause comuni di guasto e manutenzione preventiva
Ci sono diversi fattori che possono causare il guasto di un sensore:
- Accumulo di sporco: Nei sensori magnetici, il detrito può bloccare il rilevamento corretto.
- Usura del sensore: Il magnete perde efficacia nel tempo.
- Cablaggio difettoso: Cavi danneggiati o corrosi possono compromettere la trasmissione dei segnali.
- Danni fisici: Urti con detriti stradali o componenti del motore.
Si consiglia di ispezionare regolarmente il sensore CKP come parte della manutenzione ordinaria, in genere ogni 30,000 miglia. La manutenzione proattiva può prevenire costose riparazioni. Il costo medio per la sostituzione varia da 150 $ a 300 $, a seconda della marca e del modello.
Procedure di riapprendimento e sostituzione
Se il sensore di posizione dell'albero a camme viene sostituito, in alcuni casi è necessario eseguire una procedura di riapprendimento. Sebbene sia preferibile usare uno strumento di scansione, è possibile resettare il sensore senza di esso seguendo una specifica procedura di guida: spegnere tutti gli accessori elettronici, verificare che le temperature dell'aria e del refrigerante siano entro 9 °F l'una dall'altra, mantenere il motore al minimo e guidare a velocità specifiche per periodi di tempo stabiliti.
Scegliere parti di qualità da fornitori affidabili come Potenza Volgen è essenziale per mantenere le prestazioni e l'efficienza del motore. Questi sensori soddisfano o superano gli standard OEM. Se il sensore è difettoso, la sostituzione è l'unica via per ripristinare il corretto funzionamento, poiché un sensore malfunzionante non può essere "resettato" permanentemente se il componente hardware è danneggiato.

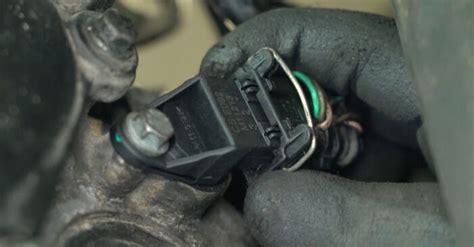

Un sensore di manovella svolge un ruolo fondamentale nella controllo della posizione e della velocità dell'albero motore. Una mancata accensione, problemi di avviamento dell'auto o un motore al minimo dal suono più ruvido potrebbero essere i primi segni che c'è un problema con il sensore. Una volta fermato, è improbabile che un veicolo con un sensore dell'albero motore difettoso riesca a ripartire. Dopo aver verificato i sintomi rispetto ad altre potenziali cause, la procedura consigliata è quella di effettuare una sostituzione. Individuare il sensore (di solito vicino al volano o sul lato del coperchio della distribuzione del blocco), rimuovere i collegamenti elettrici e sostituirlo con una nuova parte di qualità.
