Il sensore dell'angolo di sterzo, spesso abbreviato in SAS (Steering Angle Sensor), è un componente cruciale nelle auto moderne, la cui funzionalità è diventata sempre più sofisticata negli ultimi decenni. Da "semplice" sentinella per rilevare quando il guidatore gira il volante, il SAS è evoluto in un elemento indispensabile per il corretto funzionamento dei sistemi di sicurezza e assistenza alla guida (ADAS). Questo approfondimento mira a fornire una comprensione dettagliata del sensore angolo di sterzo, la sua importanza, come diagnosticare eventuali avarie e le procedure di calibrazione necessarie.
Il Ruolo Fondamentale del Sensore Angolo di Sterzo
Il sensore angolo di sterzo è parte integrante del sistema di controllo elettronico della stabilità del veicolo (ESC - Electronic Stability Control) e del servosterzo elettrico. La sua funzione principale è quella di rilevare con precisione la posizione delle ruote in base all'angolo di ingresso dello sterzo e la velocità con cui il volante viene ruotato. Queste informazioni sono poi inviate all'unità di controllo elettronico (ECU) del veicolo, che le elabora in sinergia con i dati provenienti da altri sensori, come l'accelerometro e i sensori di velocità delle ruote.
Questa complessa interazione consente di monitorare l'assetto dinamico del veicolo, inviando le informazioni alla centralina ABS per avere un controllo ottimale. In pratica, il sensore di coppia collegato al piantone dello sterzo rileva l'angolo con cui si sposta il piantone mentre si sterza con il volante, e tale dato è inviato alla centralina per controllare la sterzata della vettura e la stabilità del veicolo.
Interazione con i Sistemi ADAS
Con la diffusione dei sistemi ADAS, il sensore angolo di sterzo ha assunto un ruolo ancora più critico. Sistemi come il mantenimento della corsia (LKA - Lane Keep Assist), la frenata automatica d'emergenza (AEB - Autonomous Emergency Braking) e il cruise control adattivo (ACC - Adaptive Cruise Control) si affidano alle precise letture del SAS per funzionare correttamente.
Ad esempio, se le telecamere rilevano che l'auto sta superando la linea della carreggiata, il sistema LKA corregge la traiettoria applicando una coppia ben precisa al volante. Lo stesso avviene nei casi in cui i dati dinamici del veicolo, confrontati con la velocità e la traiettoria dell'auto, lanciano "l'allarme sbandata", e il sistema ESC interviene frenando le ruote per riportare tutto sotto controllo. Senza un SAS funzionante e correttamente calibrato, questi sistemi di sicurezza potrebbero non operare come previsto, compromettendo la sicurezza del veicolo e dei suoi occupanti.
Tipologie di Sensori Angolo di Sterzo
Esistono due tipi principali di sensori angolo di sterzo: analogici e digitali.
- Sensori analogici: Questi sensori sono cablati con riferimento a 5 volt, massa del telaio e uscita del segnale. Quando la ruota gira, producono un segnale tra 0 e 5 volt. La differenza di tensione viene utilizzata per determinare la velocità di rotazione e l'angolo di sterzata.
- Sensori digitali: Più moderni e montati sui veicoli più recenti, i sensori digitali utilizzano una luce a LED per misurare la velocità di sterzata, l'angolo della ruota, la direzione della svolta e altre informazioni importanti.

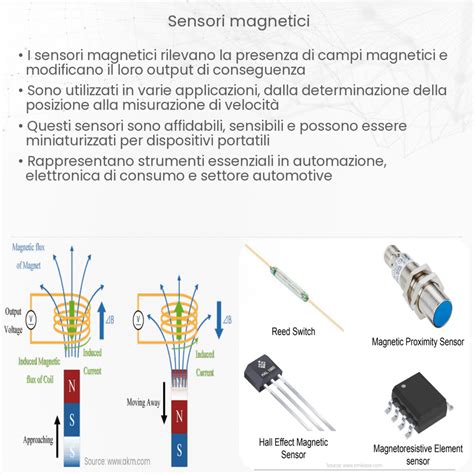

Nel tempo, i sensori basati sul potenziometro meccanico, che rilevano il valore della resistenza attraverso contatti d'attrito, sono stati via via sostituiti da sensori basati sulla tecnologia di misura a induzione, che non prevede nessun attrito. Sempre più spesso, inoltre, i sensori angolo sterzo sono allocati nel modulo di controllo del servosterzo elettromeccanico. Ciò richiede sensori che siano di dimensioni il più possibile ridotte ma al tempo stesso che abbiano una resistenza tale da funzionare in tutte le condizioni e garantire sempre misurazioni affidabili, rapide e precise, con un adeguato grado di compatibilità elettromagnetica, caratteristica che diventa particolarmente importante quando si ha a che fare con veicoli elettrici. Su alcune auto possono essere installati anche avanzati sensori combinati che rilevano il momento e l'angolo di sterzata. Il momento di sterzata indica la forza (espressa in Nm) che serve per azionare il volante in base alla velocità con cui procede la vettura, all'intensità con cui si sta sterzando e all'angolo di sterzata, in modo tale che anche il feed-back del volante sia adeguato.

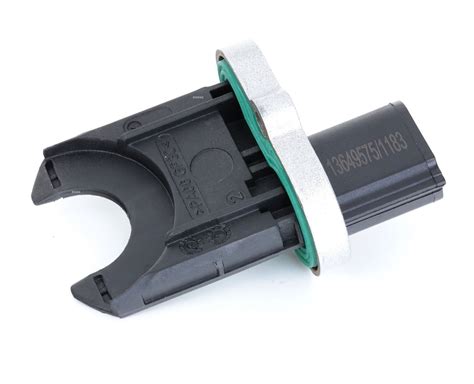

Sensore angolo sterzo - Garage Cocchi
Sintomi di un Sensore Angolo di Sterzo Difettoso
Sebbene i sensori angolo di sterzo siano progettati per durare per tutta la vita di un veicolo, proprio come altri componenti elettronici, sono soggetti a usura. Possono anche essere danneggiati quando si lavora su altre parti del veicolo, come sullo sterzo. È quindi fondamentale conoscere i sintomi comuni di un sensore difettoso.
Accensione di Spie di Avvertimento
Il sintomo più comune e evidente di un SAS difettoso è l'accensione di una spia di avvertimento sul cruscotto, spesso relativa al sistema di stabilità, di trazione o del servosterzo. Messaggi come "servosterzo non disponibile" o "far controllare servosterzo" sono segnali chiari di un potenziale problema. Quando il SAS si guasta, attiverà una spia di avvertenza relativa al sistema di stabilità sul cruscotto, indicando che il sistema è stato disabilitato e richiede manutenzione. Nel caso specifico di una Mito Quadrifoglio Verde, l'errore "far controllare servosterzo, leggere libretto" è una segnalazione tipica di problemi legati a questo sensore.
Difficoltà nella Guida
Un sensore dell'angolo di sterzo difettoso può impattare sulla risposta del veicolo in fase di sterzata, con problemi più o meno evidenti a mantenere la traiettoria giusta o a tenere correttamente le curve. Potrebbe verificarsi una "corsa" nel volante, ovvero una sensazione anomala o imprecisa durante la sterzata. Questo accade perché un SAS difettoso o disallineato può inviare informazioni imprecise alla centralina elettronica (ECU). Nel caso in cui il problema si manifesti in movimento, con il servosterzo che si disattiva rendendo molto più impegnativo ruotare il volante, la situazione diventa particolarmente preoccupante, compromettendo la sicurezza di guida.
Malfunzionamenti Intermittenti
I problemi intermittenti con il sensore dell'angolo di sterzata possono essere difficili da diagnosticare. Questi potrebbero essere causati da collegamenti allentati, da una ECU difettosa o da interferenze elettromagnetiche. È importante controllare la tenuta di tutti i collegamenti e ispezionare la ECU per eventuali segni di danneggiamento. Spesso, il problema si presenta casualmente, come quando il veicolo è fermo in sterzata per un certo periodo, per poi risolversi spegnendo e riaccendendo il motore.
Come Provare il Sensore Angolo di Sterzo: Strumenti e Procedure
La diagnosi di un sensore angolo di sterzo difettoso richiede strumenti specifici e una procedura metodica. È essenziale adottare le adeguate precauzioni di sicurezza prima di iniziare qualsiasi test. Assicurarsi che il veicolo sia parcheggiato su una superficie piana e che il freno di stazionamento sia inserito. Spegnere il motore e togliere la chiave dall'accensione per evitare scosse elettriche o movimenti accidentali del veicolo.
Strumenti Necessari

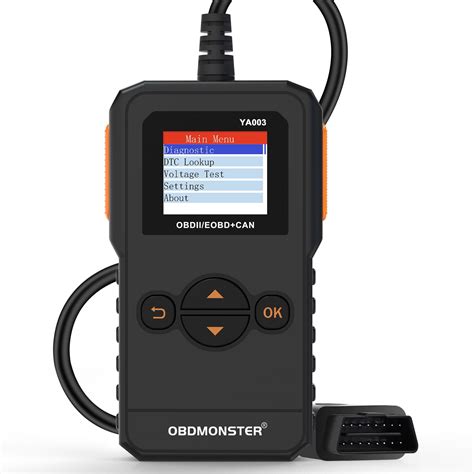

- Scanner OBD-II: Questo strumento viene utilizzato per leggere i codici di guasto diagnostici (DTC) memorizzati nella ECU del veicolo. È indispensabile per identificare l'errore specifico legato al sensore angolo di sterzo.
- Multimetro: Un multimetro viene utilizzato per misurare la tensione elettrica, la resistenza e la continuità dei cablaggi.
- Blocca volante: Un bloccasterzo viene utilizzato per mantenere il volante in una posizione fissa durante il processo di prova.
Posizione del Sensore
Il sensore dell'angolo di sterzata si trova generalmente sul piantone dello sterzo, vicino al volante, spesso sul retro dello sterzo. È parte integrante del sistema di controllo della stabilità del veicolo. Fare riferimento al manuale di servizio specifico del veicolo per la posizione esatta del sensore, poiché può variare tra i modelli.
Procedura di Diagnosi
Lettura dei Codici di Guasto (DTC):
- Collegare lo scanner OBD-II alla porta diagnostica del veicolo, solitamente situata sotto il cruscotto dal lato del conducente.
- Accendere l'accensione senza avviare il motore.
- Utilizzare lo scanner per leggere i DTC memorizzati nell'ECU. Questi codici forniranno indicazioni precise sul tipo di errore rilevato.
Ispezione Visiva e Controllo Elettrico:
- Ispezionare visivamente il cablaggio e i connettori del sensore dell'angolo di sterzata per eventuali segni di danni, come fili sfilacciati, collegamenti allentati o corrosione.
- Scollegare il connettore del sensore e utilizzare un multimetro per verificare la continuità dei cavi. Una lettura di zero ohm indica una buona connessione, mentre una lettura infinita significa che c'è una rottura nel filo.
- Inoltre, controllare la tensione sul connettore del sensore.
Test Statico del Sensore:
- Con il volante in posizione rettilinea, utilizzare lo scanner OBD-II per accedere ai dati in tempo reale dal sensore dell'angolo di sterzata.
- La lettura dovrebbe essere vicina a zero gradi. Se la lettura è significativamente diversa da zero, potrebbe indicare un sensore disallineato o difettoso.
Test Dinamico del Sensore:
- Assicurarsi che il veicolo si trovi in un'area sicura e aperta.
- Applicare il bloccasterzo per mantenere il volante in una posizione specifica.
- Girare lentamente il volante a sinistra e a destra, assicurandosi di coprire l'intera gamma di movimento.
- Utilizzare lo scanner OBD-II per monitorare le letture dell'angolo di sterzata. Le letture dovrebbero cambiare in modo fluido e proporzionale al movimento del volante. Eventuali interruzioni, salti o letture imprecise indicano un malfunzionamento.
Calibrazione del Sensore Angolo di Sterzo
La calibrazione dei sensori angolo sterzo è un'operazione che è diventata più frequente sulle auto moderne per via delle funzioni di assistenza alla guida gestite dall'elettronica. È generalmente necessaria quando si interviene sugli organi di sterzo o in seguito alla sostituzione di componenti che possono alterare l'assetto del veicolo. Raramente è necessario sostituire l'intero sensore, poiché la sua vita teorica è molto lunga. Tuttavia, un sensore non correttamente calibrato può portare all'accensione della spia ESC e alla disabilitazione del sistema.
Quando è Necessaria la Calibrazione
La calibrazione del sensore angolo di sterzo è un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità. È richiesta in diverse situazioni:
- Dopo interventi sugli organi di sterzo: Ogni volta che si effettuano lavori sullo sterzo, come la sostituzione di componenti o un allineamento delle ruote, la calibrazione del SAS è fondamentale.
- Sostituzione di un componente che modifica l'assetto: Se si sostituiscono parti che possono influenzare l'angolo di punta e l'angolo di spinta, la ricalibrazione è d'obbligo.
- Intervento su dispositivi ADAS: Nei veicoli dotati di ADAS, è spesso richiesta la ricalibrazione del sensore quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Questo perché il sensore angolo sterzo interagisce con tutti gli altri sensori dei dispositivi ADAS ed è dunque necessario calibrare il sensore della sterzata con i componenti di questi sistemi che entrano in gioco.
- Dopo aver cancellato codici di errore: Se il sensore funzionava correttamente ma erano ancora presenti DTC relativi al sensore dell'angolo di sterzata, potrebbe essere necessario reimpostare il sensore.
Metodi di Calibrazione
La procedura per calibrare il SAS può differire in modo significativo tra produttori e modelli. Esistono tuttavia diversi metodi principali:
Auto-calibrazione: Alcuni veicoli più recenti possono auto-calibrare il sensore ruotando lo sterzo da una parte all'altra e poi spegnendo e riaccendendo il veicolo. Altri potrebbero richiedere una serie specifica di comandi da eseguire per avviare la calibrazione.
Prova di guida: I veicoli più recenti con sensori di velocità delle ruote più avanzati possono ripristinare automaticamente il proprio sensore dell'angolo di sterzo alla successiva guida del veicolo in linea retta per un periodo prestabilito, solitamente pochi secondi a velocità autostradale.
Ripristino tramite strumento di scansione diagnostica: Sulla maggior parte dei veicoli è necessario un ripristino tramite uno strumento di scansione diagnostica professionale. Alcuni sistemi di allineamento hanno addirittura la funzione di ripristino SAS incorporata, eliminando la necessità di una procedura diagnostica separata dopo un allineamento. Questa procedura permette di azzerare il valore della coppia in zero, garantendo che il sensore interpreti la posizione "ruote dritte" in modo corretto. È importante seguire le istruzioni nel manuale dello scanner per eseguire una procedura di ripristino.
La maggior parte dei produttori consiglia di eseguire la calibrazione del sensore dell'angolo di sterzo a terra, rispetto a un sollevatore, per garantire la massima precisione.
Problematiche Comuni e Soluzioni
Letture Imprecise
Se il sensore dell'angolo di sterzata fornisce letture imprecise, potrebbe essere dovuto a un sensore disallineato, un meccanismo di cambio danneggiato all'interno del sensore o un problema con i collegamenti elettrici. È fondamentale controllare l'allineamento del sensore e assicurarsi che sia montato correttamente.
Nessuna Lettura
Se lo scanner OBD-II non mostra alcuna lettura dal sensore dell'angolo di sterzata, è necessario controllare innanzitutto i collegamenti elettrici e l'alimentazione del sensore. Un fusibile bruciato o un cablaggio difettoso possono causare una perdita di alimentazione al sensore.
La Sostituzione del Sensore
In casi estremi, quando il sensore è irrimediabilmente danneggiato, la sostituzione diventa necessaria. Tuttavia, reperire il pezzo di ricambio corretto può essere una sfida, soprattutto per modelli specifici come una Mito Quadrifoglio Verde del 2010. Gli autoricambi potrebbero non avere il pezzo specifico in stock, richiedendo lo smontaggio completo del piantone per ottenere il codice del pezzo. Questo può trasformarsi in un processo lungo e costoso, con l'auto immobilizzata in attesa del ricambio. Alcuni sensori sono progettati per durare tutta la vita del veicolo e spesso non esistono neppure come ricambio separato, costringendo alla sostituzione dell'intero piantone.
Tuttavia, esistono specialisti e officine che si occupano della riparazione di questi componenti, sostituendo solo il sensore danneggiato e ricalibrandolo, offrendo un'alternativa più economica rispetto alla sostituzione dell'intero piantone di sterzo. Ad esempio, è possibile trovare servizi che, per circa 180 euro, riparano il servosterzo sostituendo il sensore e centrandolo, evitando la spesa ben maggiore di 350 euro o più per un piantone intero.
Sensore angolo sterzo - Garage Cocchi
Strumenti Avanzati per la Diagnosi e Riparazione
Per affrontare in modo completo le problematiche relative al servosterzo, inclusi i sensori di coppia e dell'angolo di sterzo, esistono strumenti diagnostici avanzati come il sistema Vales 2.0 di Delphi Technologies. Questo tipo di apparecchiatura è compatibile con tutti i modelli, di tutte le case automobilistiche, immatricolati dal 1999 in poi e conforme alle normative CE. Il Vales 2.0 consente di coprire tutti i sistemi di servoassistenza, effettuare diagnosi approfondite, ripristinare automaticamente tutti i sensori di coppia (con cavo e con flat), e simulare a banco il funzionamento dei componenti per individuare guasti e verificarne la riparazione. Questo permette di identificare componenti interrotti o danneggiati, sostituirli e simulare l'angolo di sterzo a banco, con relativa cancellazione degli errori in memoria.
Conclusioni Provisorie
La comprensione e la corretta gestione del sensore angolo di sterzo sono fondamentali per la sicurezza e le prestazioni dei veicoli moderni. Un'attenta diagnosi, seguita da una calibrazione accurata o, in casi estremi, da una sostituzione mirata, sono passaggi essenziali per mantenere l'efficienza dei sistemi di assistenza alla guida e garantire una guida sicura e confortevole. Affidarsi a professionisti esperti e all'uso di strumenti diagnostici adeguati è sempre la scelta migliore per risolvere i problemi legati a questo componente critico.
