La valvola EGR (Exhaust Gas Recirculation), o valvola di ricircolo dei gas di scarico, è un componente fondamentale nei moderni motori a combustione interna, sia diesel che benzina, con particolare rilevanza nei veicoli Euro 6. Il suo ruolo primario è quello di contribuire alla riduzione delle emissioni inquinanti, ottimizzando al contempo il processo di combustione. Tuttavia, con il tempo e l'uso, questa valvola può accumulare depositi carboniosi, compromettendone il corretto funzionamento e portando a problematiche che necessitano di un intervento. Fortunatamente, in molti casi, la sostituzione non è l'unica soluzione; la pulizia rappresenta un'alternativa efficace e spesso più economica. Questa guida completa si propone di esplorare in dettaglio il funzionamento della valvola EGR, le cause del suo malfunzionamento, e soprattutto, come procedere alla sua pulizia, con un focus specifico sul modello Ford Fiesta 1.4 TDCi.
Comprendere il Ruolo della Valvola EGR
L'acronimo EGR sta per "Exhaust Gas Recirculation", che tradotto letteralmente significa "ricircolo dei gas di scarico". La funzione principale di questa valvola è quella di reintrodurre una percentuale controllata di gas di scarico nel collettore di aspirazione del motore. Questa percentuale, solitamente compresa tra il 5% e il 15% dei gas totali, è sufficiente per ottenere benefici significativi senza compromettere in modo apprezzabile le prestazioni e la potenza del motore.

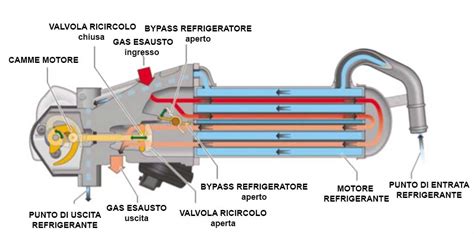

Il meccanismo d'azione si basa sul raffreddamento della temperatura all'interno dei cilindri. I gas di scarico, una volta prelevati, vengono convogliati attraverso uno scambiatore di calore, dove vengono raffreddati prima di essere reimmessi nel condotto di aspirazione. Qui, si mescolano con l'aria fresca destinata al processo di combustione. Questo processo di diluizione dell'aria di aspirazione con gas di scarico inerti abbassa la temperatura di picco della combustione. Temperature di combustione più basse portano a una minore formazione di ossidi di azoto (NOx), uno dei principali inquinanti atmosferici prodotti dai motori. Pertanto, la valvola EGR è un componente chiave nella strategia di riduzione dell'inquinamento atmosferico.
Sebbene storicamente più diffusa nei motori diesel, dove le temperature di combustione tendono ad essere più elevate, la valvola EGR è oggi presente anche su molte moderne automobili a benzina, in linea con le normative anti-inquinamento sempre più stringenti, come quelle previste dalle classi Euro 6.
Come funziona la Valvola EGR? | How EGR Valve Works (Tutorial) @meccanicando
Cause di Malfunzionamento della Valvola EGR
Il malfunzionamento della valvola EGR è quasi sempre legato all'accumulo di depositi carboniosi. Questi depositi sono il risultato della combustione incompleta del carburante, soprattutto nei motori diesel, e della presenza di particolato nei gas di scarico. Nel tempo, questi residui si accumulano sulle superfici interne della valvola, sulle sue sedi e sugli attuatori, compromettendone la mobilità.
Le principali problematiche che possono derivare da una valvola EGR sporca o bloccata includono:
- Blocco in posizione chiusa: In questo caso, la valvola EGR non riesce più a reintrodurre i gas di scarico, venendo meno la sua funzione di abbattimento degli NOx. Questo può portare a un aumento delle emissioni inquinanti e, in alcuni casi, all'accensione della spia del motore.
- Blocco in posizione aperta: Questa è spesso la situazione più problematica per il conducente. Se la valvola EGR rimane bloccata in posizione aperta, una quantità eccessiva di gas di scarico viene continuamente reimmessa nel collettore di aspirazione. Questo diluisce l'aria fresca in modo eccessivo, causando una combustione incompleta e una drastica perdita di potenza, soprattutto ai bassi regimi. Il motore può manifestare singhiozzi, incertezze nell'accelerazione e un funzionamento irregolare. Nei motori diesel, questo può portare anche a un aumento del fumo allo scarico.
- Apertura e chiusura irregolari: A causa dei depositi, la valvola potrebbe non aprirsi o chiudersi in modo fluido e tempestivo. Questo porta a una gestione errata del ricircolo dei gas di scarico, con conseguenti fluttuazioni nelle prestazioni del motore e possibili accensioni della spia di avaria motore.
L'usura meccanica dei componenti interni della valvola, come il pistone o il diaframma, può anch'essa contribuire al malfunzionamento, ma i depositi carboniosi sono la causa più comune.
La Pulizia della Valvola EGR: Metodi e Procedura per Ford Fiesta 1.4 TDCi
Quando si riscontrano i sintomi di una valvola EGR malfunzionante, la prima opzione da considerare, prima di procedere alla costosa sostituzione, è la pulizia. La Ford Fiesta 1.4 TDCi, come molti altri veicoli del gruppo Ford e non solo, presenta una valvola EGR accessibile, che permette un intervento di pulizia relativamente semplice per chi possiede una minima dimestichezza con la meccanica automobilistica.
Esistono fondamentalmente due approcci per la pulizia della valvola EGR: la pulizia "in situ" senza smontaggio e la pulizia manuale con smontaggio della valvola.
1. Pulizia "In Situ" con Prodotti Specifici

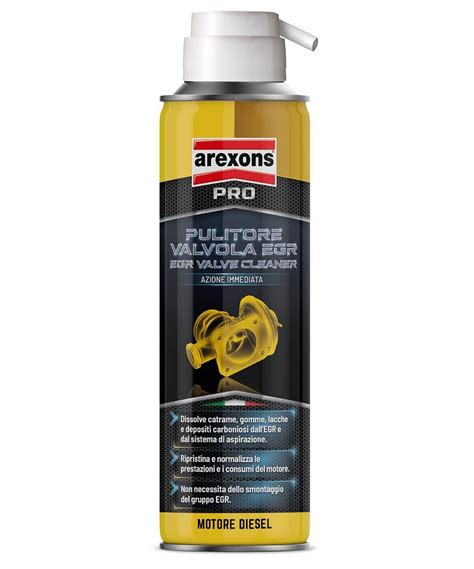

Questo metodo è consigliato quando il livello di sporco non è eccessivamente elevato e la valvola non è completamente bloccata. Si utilizzano appositi spray pulitori per valvole EGR, disponibili in commercio.
Procedura Generale:
- Preparazione: È fondamentale leggere attentamente le istruzioni specifiche del prodotto utilizzato. Alcuni produttori raccomandano di rimuovere le parti di ingombro che potrebbero ostacolare l'accesso alla valvola.
- Applicazione dello spray: Il prodotto viene solitamente spruzzato direttamente nel condotto di aspirazione, in prossimità della valvola EGR. È importante che il motore sia caldo per un'efficacia ottimale.
- Mantenimento del regime motore: Durante l'applicazione dello spray, è necessario mantenere il motore a un regime costante, solitamente intorno ai 2000 giri al minuto, utilizzando l'acceleratore. Questo assicura che lo spray venga aspirato e circoli all'interno del sistema, sciogliendo i depositi.
- Periodicità: Questo tipo di trattamento può essere ripetuto periodicamente, come misura preventiva o per risolvere lievi accumuli di sporco.
Vantaggi:
- Non richiede smontaggio, riducendo tempi e complessità.
- Può essere eseguita come manutenzione preventiva.
Svantaggi:
- Meno efficace su depositi ostinati o valvole completamente bloccate.
- Potrebbe non raggiungere tutte le aree interne della valvola.
2. Pulizia Manuale con Smontaggio della Valvola
Questo metodo è il più efficace per rimuovere depositi significativi e per riportare la valvola EGR a uno stato di funzionamento ottimale. Richiede un po' più di tempo e attrezzi, ma i risultati sono generalmente superiori.
Strumenti Necessari:
- Chiavi a bussola e cacciaviti adatti (solitamente misure metriche)
- Spray pulitore specifico per valvole EGR o un solvente efficace (es. acetone, carburatore cleaner)
- Spazzolino da denti vecchio o una spazzola metallica morbida
- Panni puliti
- Guarnizione nuova per la valvola EGR (altamente raccomandato)
- Eventuali attrezzi per la rimozione di clip o fascette
Procedura Dettagliata per Ford Fiesta 1.4 TDCi:
- Sicurezza e Accesso: Assicurarsi che il motore sia freddo. Scollegare il polo negativo della batteria per motivi di sicurezza. Individuare la valvola EGR sul collettore di aspirazione del motore. Nella Ford Fiesta 1.4 TDCi, la valvola EGR è solitamente montata sul lato del collettore di aspirazione, vicino al corpo farfallato.
- Rimozione del Tubo di Aspirazione: Il primo passo consiste nello staccare il tubo di aspirazione che collega il filtro dell'aria al collettore di aspirazione, in prossimità della valvola EGR. Potrebbe essere necessario allentare fascette o rimuovere bulloni.
- Scollegamento della Valvola EGR: La valvola EGR è solitamente fissata al collettore di aspirazione con un paio di bulloni. Allentare questi bulloni e scollegare con cautela la valvola. Prestare attenzione a eventuali connettori elettrici (se la valvola è di tipo elettronico) o tubi del vuoto che potrebbero essere collegati.

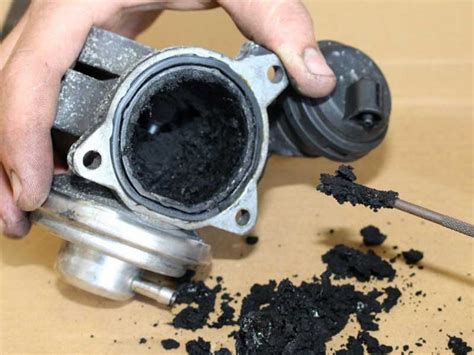

- Ispezione e Pulizia: Una volta rimossa la valvola, si potrà osservare l'entità dei depositi carboniosi al suo interno e sulle superfici di contatto. Utilizzare lo spray pulitore o il solvente per ammorbidire i depositi.
- Corpo della valvola: Spruzzare abbondantemente all'interno del corpo della valvola e sulle sedi dove scorre il pistone o il meccanismo di apertura/chiusura.
- Pistone/Meccanismo: Utilizzare lo spazzolino da denti o la spazzola metallica morbida per rimuovere meccanicamente i depositi ammorbiditi. È fondamentale che il pistone o la farfalla della valvola torni a muoversi liberamente. Continuare a spruzzare e strofinare finché tutte le incrostazioni non saranno rimosse.
- Test: Dopo la pulizia, verificare manualmente che il pistone o la farfalla della valvola si muova senza attriti e ritorni nella sua posizione originale. Nei modelli elettronici, è importante verificare che il movimento sia fluido e senza impedimenti.
- Pulizia del Collettore di Aspirazione (Opzionale ma Consigliato): Se possibile, pulire anche l'area del collettore di aspirazione dove si collega la valvola EGR, rimuovendo eventuali depositi che potrebbero ostacolare il corretto accoppiamento.
- Sostituzione della Guarnizione: Una fase molto importante prima ancora di rimontare la valvola è il controllo delle condizioni della guarnizione. È altamente raccomandato sostituire la vecchia guarnizione con una nuova. Una guarnizione danneggiata o usurata può causare perdite di pressione e compromettere la tenuta, vanificando il lavoro di pulizia.
- Rimontaggio: Posizionare la nuova guarnizione sulla valvola EGR o sul collettore di aspirazione, quindi riavvitare la valvola EGR al suo posto. Stringere i bulloni in modo uniforme e sicuro, senza esagerare per non danneggiare le sedi filettate.
- Riconnessione: Ricollegare eventuali connettori elettrici o tubi del vuoto rimossi in precedenza. Rimontare il tubo di aspirazione e stringere le fascette.
- Riconnessione Batteria e Test: Ricollegare il polo negativo della batteria. Avviare il motore e lasciarlo girare al minimo per qualche minuto. Verificare che non ci siano spie accese e che il motore giri in modo regolare. Fare un breve giro di prova, prestando attenzione a eventuali miglioramenti nelle prestazioni e nella risposta dell'acceleratore.
Vantaggi:
- Massima efficacia nella rimozione dei depositi.
- Permette di ispezionare e sostituire la guarnizione.
- Ripristina completamente il corretto funzionamento della valvola.
Svantaggi:
- Richiede smontaggio e quindi più tempo e attrezzi.
- Necessita di una certa manualità.
Quando la Pulizia Non è Sufficiente: Sostituzione della Valvola EGR
Se, nonostante un'accurata pulizia, i problemi persistono, o se la valvola EGR presenta danni meccanici evidenti (come crepe nel corpo, rottura dell'attuatore o movimento bloccato anche dopo la pulizia), allora sarà necessario procedere alla sua sostituzione.
Fortunatamente, come accennato, il costo di una valvola EGR di ricambio per la Ford Fiesta 1.4 TDCi non è generalmente proibitivo. È consigliabile optare per ricambi di qualità, originali o equivalenti, per garantire la durata e il corretto funzionamento del sistema. La procedura di sostituzione è simile a quella di pulizia manuale, ma prevede semplicemente l'installazione di una nuova valvola al posto di quella vecchia.
Considerazioni Finali e Manutenzione Preventiva
La pulizia della valvola EGR è un intervento di manutenzione che può allungare la vita del componente e prevenire costose sostituzioni. Per i possessori di Ford Fiesta 1.4 TDCi, soprattutto se il veicolo viene utilizzato prevalentemente in percorsi urbani con frequenti stop-and-go, dove la valvola EGR è maggiormente sollecitata, un controllo e una pulizia periodica (ad esempio, ogni 40.000-60.000 km, o ai primi sintomi di malfunzionamento) possono essere molto utili.
L'utilizzo di carburante di buona qualità e una guida che preveda occasionalmente percorsi extraurbani a velocità più sostenute può contribuire a mantenere più pulito il sistema di scarico e, di conseguenza, la valvola EGR.
In conclusione, la gestione della valvola EGR richiede attenzione. Comprendere il suo funzionamento e le cause del suo malfunzionamento è il primo passo per affrontare efficacemente i problemi. La pulizia, sia essa "in situ" o manuale, rappresenta spesso una soluzione valida ed economica, che permette di ripristinare le prestazioni del motore e di ridurre le emissioni inquinanti, contribuendo alla salute del nostro ambiente.
