Il tornio parallelo è una macchina utensile fondamentale nell'industria metalmeccanica, utilizzata per la lavorazione di pezzi attraverso la sottrazione di materiale. La sua struttura, sebbene possa variare, si basa su principi comuni volti a garantire precisione e efficienza. Un elemento cruciale per il corretto funzionamento e la versatilità di un tornio parallelo è il sistema di frizione, che permette di controllare la rotazione del mandrino e, di conseguenza, l'avanzamento dell'utensile sul pezzo in lavorazione. La riparazione di questo componente, quando necessario, richiede una comprensione approfondita della sua meccanica e delle possibili cause di malfunzionamento.
Componenti Essenziali di un Tornio Parallelo e il Ruolo della Frizione

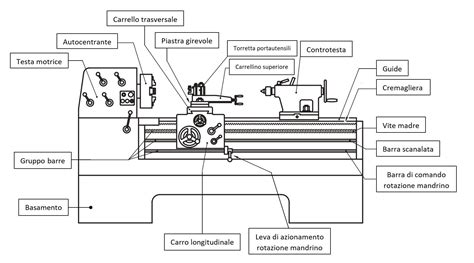

Per comprendere appieno la riparazione della frizione, è utile richiamare la struttura di base di un tornio parallelo. Tipicamente, alla sinistra dell'operatore si trova un complesso composto da un motore elettrico. Questo motore, attraverso una serie di cinghie di trasmissione e ingranaggi, trasferisce il moto di rotazione a un elemento circolare piatto, noto come testa motrice o platorello. Su questo componente è installato il mandrino, che può essere autocentrante, un trascinatore o un disco menabrida, il cui compito è quello di reggere saldamente il pezzo da lavorare.
Il bancale, situato a destra del mandrino, costituisce la base su cui scorre un carrello. Su questo carrello sono montati la torretta portautensili, che alloggia gli utensili da taglio, e la contropunta. La contropunta, a sua volta, si compone di una base scorrevole sulle guide e di un cilindro forato che può essere spostato assialmente tramite un volantino. Questo cilindro è allineato con il centro di rotazione della testa motrice e può ospitare vari utensili, come mandrini da trapano o punte elicoidali, per effettuare lavorazioni assiali sul pezzo.
La tornitura stessa è un processo di lavorazione industriale ampiamente utilizzato per metalli, ma anche per pietra e legno. Consiste in un sistema di taglio tramite asportazione di materiale da un pezzo cilindrico rotante, trasformandolo nelle dimensioni e forme desiderate. L'operazione di tornitura è effettuata tramite macchinari utensili chiamati torni.
Il sistema di frizione in un tornio parallelo svolge un ruolo vitale nel gestire la rotazione del mandrino. Permette di avviare, arrestare e invertire il senso di rotazione del mandrino stesso, spesso in modo indipendente dall'azionamento del motore principale. Questa funzionalità è essenziale per eseguire diverse operazioni di tornitura, come filettature, torniture con avanzamento manuale o automatico, e per garantire la sicurezza durante le operazioni.
Identificare i Problemi della Frizione
Un segnale comune di un problema alla frizione può manifestarsi con la rotazione indesiderata del mandrino quando la leva della frizione è in posizione di folle. Questo può accadere sia in senso orario che antiorario, a seconda della configurazione specifica del tornio. Come riportato da un utente, "A folle il mandrino tende a ruotare all'indietro." Questo fenomeno può essere attribuito a diversi fattori, tra cui l'usura dei componenti interni della frizione, la regolazione errata o problemi legati alla lubrificazione.
Un altro sintomo potrebbe essere la difficoltà nell'innesto o nello sgancio della frizione, che si traduce in una rotazione inefficace del mandrino o in un suo movimento a scatti. L'operatore potrebbe notare che "se è hai tirato troppo il mandrino gira anche con la leva in folle… Ovviamente se è poco la tiri dinuovo un poco." Questo indica che la frizione non sta disconnettendo completamente la trasmissione di potenza.
Cause Comuni di Malfunzionamento della Frizione
Le cause di malfunzionamento della frizione di un tornio parallelo possono essere molteplici e spesso interconnesse. L'usura dei dischi della frizione è una delle cause più frequenti. Nel tempo, i dischi condotti e conduttori che compongono la frizione possono usurarsi, perdendo la loro capacità di attrito e di separazione.
Un altro fattore critico è la lubrificazione. L'olio utilizzato nel cambio o nel sistema di trasmissione della frizione gioca un ruolo fondamentale. "Ho smontato la frizione e purtroppo ho trovato una molla, ad anello ondulata, spezzata," ha osservato un utente. Questa molla, spesso definita "molla di separazione" o "rondella Grower", è cruciale per mantenere i dischi della frizione separati quando la leva è in folle. Se questa molla si rompe, i dischi possono rimanere parzialmente a contatto.
La viscosità dell'olio è un altro aspetto da considerare. Un olio troppo denso, specialmente a freddo, può creare un effetto di trascinamento tra i dischi della frizione. Come spiegato da un utente, "a secondo del rapporto inserito e con olio freddo/denso, può accadere che un minimo di coppia la si possa trovare sull'asse mandrino… La viscosità dell'olio, anche se quello giusto, faceva si che il disco conduttore si trascinasse dietro anche il condotto con il risultato che il mandrino a folle girava all'indietro." Questo fenomeno è particolarmente evidente quando il tornio non è stato utilizzato per un po' di tempo o in ambienti freddi.
Problemi con altri leveraggi o registri del cambio, come il "misal" menzionato da un utente, possono anche influenzare il corretto funzionamento della frizione, impedendo un aggancio ottimale.
manutenzione cosa succede al carrello mobile del tornio ? 1 parte
Processo di Riparazione della Frizione
La riparazione della frizione di un tornio parallelo solitamente comporta una serie di passaggi che richiedono attenzione e precisione.
Diagnosi Iniziale: Il primo passo è identificare con certezza il problema. Ciò può includere la verifica del movimento del mandrino a folle, il test di innesto e sgancio delle frizioni per la rotazione in senso orario e antiorario, e l'osservazione di eventuali rumori anomali. È utile provare a capire se il problema si manifesta solo con olio freddo o se è persistente.
Accesso alla Frizione: A seconda del modello di tornio, potrebbe essere necessario smontare coperture o parti del cambio per accedere al gruppo frizione. Come avverte un utente: "Prima di tirare le frizioni potresti guardare tutti i leveraggi". È importante procedere con cautela per evitare danni ad altri componenti.
Ispezione e Sostituzione dei Componenti: Una volta ispezionata la frizione, si procede alla verifica dello stato dei dischi (condotti e conduttori) e della molla di separazione. Se la molla è rotta, come nel caso descritto, è indispensabile sostituirla. Se i dischi sono eccessivamente usurati, anche questi dovranno essere cambiati.
Regolazione della Ghiera di Serraggio: La frizione è solitamente regolata tramite una ghiera che preme i dischi. Questa ghiera è spesso bloccata da una levetta o un fermo. Per la regolazione, è necessario sbloccare questa levetta, avvitare o svitare la ghiera per ottenere la giusta tensione dei dischi, e quindi bloccare nuovamente la levetta. L'obiettivo è ottenere un innesto deciso senza che il mandrino trascinasse a folle. "basta girare quella levetta e poi piano piano avviti la ghiera, poi fai girare dinuovo quella levetta così blocchi dinuovo la ghiera e provi a accendere la macchina".
Verifica del Livello e Tipo di Olio: È fondamentale assicurarsi che il livello dell'olio nel cambio sia corretto e che si utilizzi il tipo di olio appropriato. Nel caso di un tornio usato proveniente da una scuola, potrebbe essere necessario verificare le specifiche del produttore. Un utente ha menzionato l'uso di "olio per il cambio, non si tratta però del vecchio SAE 90 ma di un olio molto più fluido che fa funzionare anche gli impianti idraulici dei trattori". Questo suggerisce l'importanza di un olio con una viscosità adeguata che garantisca protezione agli ingranaggi e un corretto funzionamento della frizione. Se l'olio è vecchio o degradato, potrebbe essere necessario un cambio.
Test di Funzionamento: Dopo aver completato le operazioni di riparazione e regolazione, è essenziale effettuare un test di funzionamento completo. Si verifica che il mandrino si avvii e si arresti correttamente in entrambe le direzioni di rotazione, che non ci siano trascinamenti a folle e che tutte le operazioni di cambio marcia o innesto frizione avvengano fluidamente. È consigliabile "metti il coperchio sennò svuoti il cambio d'olio e te lo trovi tutto in officina".
Manutenzione Preventiva per Evitare Problemi alla Frizione
Una manutenzione preventiva regolare è la chiave per prolungare la vita utile della frizione del tornio e prevenire costose riparazioni.
- Controlli Periodici dell'Olio: Verificare regolarmente il livello e la qualità dell'olio nel cambio e nel sistema di lubrificazione della frizione. Un cambio d'olio programmato, utilizzando il tipo di lubrificante raccomandato dal produttore, può prevenire l'usura precoce dei componenti e il problema del trascinamento dovuto a olio degradato o di viscosità errata.
- Ispezione Visiva: Effettuare ispezioni visive periodiche dei leveraggi, delle ghiere e dei registri associati al sistema di frizione. Cercare segni di allentamento, usura o danni.
- Ascolto Attento: Prestare attenzione a eventuali rumori insoliti durante il funzionamento del tornio. Rumori di sfregamento, scatti o cigolii possono indicare un problema imminente con la frizione o altri componenti correlati.
- Utilizzo Corretto: Assicurarsi che il tornio venga utilizzato secondo le specifiche del produttore, evitando sovraccarichi o manovre brusche che potrebbero stressare il sistema di frizione.
La riparazione della frizione di un tornio parallelo, sebbene possa sembrare complessa, diventa gestibile con una buona comprensione della sua meccanica e un approccio metodico. La cura nella diagnosi, la precisione nell'esecuzione delle riparazioni e l'adozione di buone pratiche di manutenzione preventiva garantiranno che il tornio continui a funzionare in modo affidabile ed efficiente per molti anni.
