La molla a orologio, comunemente nota come cavo a spirale, è un componente cruciale ma spesso trascurato nei moderni sistemi di sicurezza dei veicoli. Essa funge da tramite essenziale tra il volante del veicolo e il sistema airbag. Senza questo componente, l'airbag non può attivarsi, il clacson non può suonare e i comandi al volante non possono essere comunicati. Tale evento comprometterebbe la sicurezza e si verificherebbe solo in rare circostanze per una reale comodità. Questo articolo esaminerà il ruolo fondamentale della spirale a spirale nel mantenimento della funzionalità dell'airbag, discutendone i problemi più comuni e i sintomi di guasto, per poi affrontare la manutenzione e la sostituzione.

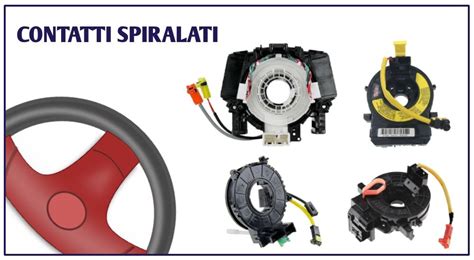

Il Cavo Spiralato: Cos'è e Come Funziona
Un cavo a spirale, spesso chiamato "molla a spirale", è un componente fondamentale del meccanismo di sterzo di un veicolo. Consente la trasmissione di segnali elettrici tra il volante e altri sistemi, come i meccanismi di attivazione degli airbag, il clacson e i comandi audio, consentendo al contempo la rotazione del volante. Il termine "molla a spirale" si riferisce principalmente alla connessione elettrica continua che i dispositivi elettronici hanno con il movimento rotatorio. Questo cavo di collegamento è dotato di una fascia piatta flessibile avvolta in una struttura progettata per essere montata sul piantone dello sterzo; questo, a sua volta, impedisce la perdita di segnale quando si gira il volante.
I cavi a spirale si adattano alla pista per garantire il funzionamento affidabile del sistema airbag. Trasmettono i segnali durante un incidente mantenendo la continuità elettrica dalla centralina del veicolo al modulo airbag. Il sistema deve ricevere un input corretto anche se il volante viene ruotato, consentendo all'airbag di attivarsi in pochi millisecondi, lasciando così un po' di tempo alla protezione del conducente.
L'Importanza della Sicurezza nel Veicolo
La sicurezza dei veicoli rimane un fattore chiave per prevenire lesioni e decessi correlati agli incidenti stradali. Sistemi di sicurezza adeguatamente manutenuti, come airbag, cinture di sicurezza e sistemi avanzati di assistenza alla guida, proteggono gli occupanti durante le collisioni. Questi sistemi attenuano l'impatto degli incidenti sulla strada, creando un ambiente più sicuro per tutti gli utenti.
Un cavo a spirale o a spirale è un componente fondamentale dei moderni sistemi airbag, in quanto fornisce un collegamento elettrico tra il piantone dello sterzo fisso del veicolo e il volante rotante. Il dispositivo è costituito da un conduttore elettrico a spirale, di tipo a nastro, alloggiato in un involucro piatto e circolare. La spirale del volante funziona svolgendosi e riavvolgendosi durante la rotazione del volante, con la possibilità di effettuare alcune rotazioni complete del volante in entrambe le direzioni, consentendo la continuità del segnale tra le parti del volante e il resto del veicolo. Il suo materiale conduttore interno è solitamente costituito da un materiale molto resistente, in grado di resistere a ripetute flessioni per un periodo di tempo significativo. Qualsiasi guasto alla spirale del volante, come l'usura o il danneggiamento del conduttore interno, può causare problemi di connessione intermittenti, che potrebbero eventualmente attivare la spia di allarme airbag o rendere inutilizzabili alcune funzioni del volante.
I produttori testano rigorosamente i gruppi molla a spirale per garantire la conformità ai rigorosi standard di sicurezza automobilistica, tenendo conto di fattori quali la durevolezza dei materiali, la resistenza alla temperatura e l'integrità elettrica. La molla a spirale funge da interfaccia di collegamento principale tra il volante e il modulo airbag.
TRASFORMATORE | Il suo Funzionamento e la Spiegazione in 3D

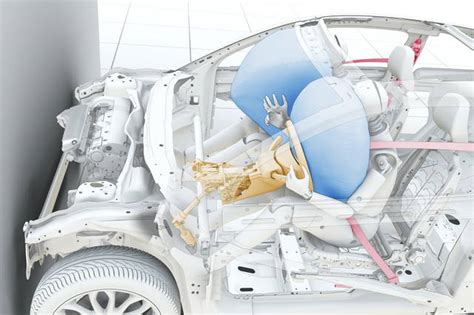

Evoluzione della Tecnologia dei Cavi Spiralati e degli Airbag
In molti veicoli moderni, la molla a spirale è dotata di un meccanismo a cavo a spirale che fornisce un percorso di segnale continuo, indipendentemente dalla rotazione del volante. La progettazione dei sistemi di molle a spirale nelle automobili è diventata sempre più complessa con l'avvento delle nuove tecnologie automobilistiche. Alcuni di questi sistemi installano fino a 20 o più circuiti elettrici e consentono velocità di trasferimento dati nell'ordine di pochi megabit al secondo, abbinandosi a funzioni di sicurezza avanzate come il cruise control adattivo e il mantenimento della corsia. Inoltre, vengono eseguiti approfonditi test di qualità e controllo per garantire che la molla a spirale e il resto del sistema elettrico superino i massimi livelli di sicurezza e resistenza. Viene persino sottoposto a prove di stress per lunghi periodi di cicli di movimento rotatorio, che in genere superano 1.000.000 di rotazioni, per garantirne l'affidabilità a lungo termine.
I moderni sistemi di controllo devono la loro esistenza ai segnali elettrici, che trovano perfetta applicazione principalmente nei macchinari di trasporto e nell'industria. Consentono di trasmettere le informazioni necessarie da un'unità all'altra, garantendo così un'interazione in tempo reale e una regolazione accurata. I dati sono cruciali per dimostrare l'efficacia di questi chip. A questo proposito, le centraline elettroniche di fascia alta possono ora gestire numerosi comandi in pochi secondi, svolgendo funzioni come il cruise control adattivo e il sistema di prevenzione dell'abbandono della corsia. Inoltre, dopo diverse indagini condotte per valutare l'effetto degli algoritmi di elaborazione adattiva del segnale sui tempi di risposta utilizzati nei meccanismi di protezione dagli urti, come gli airbag, la loro implementazione sarà al 50%. Di conseguenza, ciò porterà a una maggiore sicurezza ed efficienza in tali sistemi.
I recenti sviluppi nella tecnologia dei cavi a spirale si sono concentrati sul miglioramento delle caratteristiche di sicurezza delle automobili moderne. Materiali migliorati garantiscono una maggiore durata, garantendo prestazioni garantite anche a temperature estreme e periodi di utilizzo prolungati, evitando così guasti improvvisi del sistema. I moderni cavi a spirale possono persino essere dotati di sensori per il monitoraggio in tempo reale delle condizioni di funzionamento. I recenti sviluppi nei sistemi airbag evidenziano la necessità di integrare tecnologie adattive e intelligenti per massimizzare la sicurezza degli occupanti. Un'altra tendenza nello sviluppo degli airbag multistadio è la loro capacità di variare la forza di attivazione a seconda della gravità della collisione, delle dimensioni dell'occupante e della posizione del sedile. Un'altra modifica significativa riguarda l'aggiunta di airbag laterali, a tendina e per le ginocchia nei veicoli moderni, garantendo una protezione che va oltre i semplici impatti frontali. Inoltre, l'integrazione degli airbag con i sistemi ADAS definirà il futuro della sicurezza dei veicoli, in particolare per quanto riguarda le tecnologie SRS. Ad esempio, i sensori pre-collisione possono attivare l'attivazione anticipata degli airbag o regolarne l'attivazione in tempo reale, a seconda della dinamica del veicolo. Infine, l'uso di materiali e design sostenibili nella produzione di airbag sta guadagnando terreno. Le case automobilistiche stanno puntando su alternative ecocompatibili, come tessuti riciclabili e propellenti atossici, per ridurre l'impatto ambientale dei sistemi airbag senza comprometterne le prestazioni.
Problemi Comuni e Sintomi di Guasto del Cavo Spiralato
Quando la spia di avvertenza dell'airbag del veicolo si accende sul cruscotto, significa che potrebbe essersi verificato un problema nel sistema airbag, che richiede un intervento di manutenzione urgente. Uno dei motivi più comuni è la rottura del cavo a spirale o della molla a spirale, che collega elettricamente il volante al modulo airbag. Altre cause dell'attivazione della spia airbag potrebbero essere malfunzionamenti dei sensori, problemi di cablaggio o una batteria di backup scarica del modulo di controllo dell'airbag. Con collegamenti disturbati o invecchiamento nel tempo dovuto, ad esempio, a urti e vibrazioni, l'integrità del sistema airbag diminuisce. Il sistema diagnostico di bordo (OBD-II) è uno strumento prezioso per individuare la causa principale del problema. Una volta rilevati i codici di errore, i tecnici possono identificare problemi specifici, come l'assenza di un circuito, la mancanza di un sensore di impatto e altri dettagli tecnici. Ricerche di settore indicano che questi tipi di malfunzionamenti si riscontrano frequentemente durante le ispezioni tecniche dei veicoli, con cablaggio. Il malfunzionamento della spia airbag deve essere risolto il prima possibile, poiché compromette il funzionamento del sistema di sicurezza passeggeri.
I cavi a spirale difettosi rappresentano un grave rischio per la sicurezza, poiché il loro guasto può impedire l'attivazione degli airbag in caso di collisione. Ciò riduce il livello di protezione offerto dai sistemi del veicolo, esponendo gli occupanti a un rischio maggiore di lesioni gravi. Analogamente, il malfunzionamento dei cavi a spirale può causare il guasto di altri comandi al volante, compromettendo funzioni come il clacson e riducendo così la sicurezza in circostanze estreme. Supponiamo che abbiate notato situazioni insolite, come avvisi di airbag sul cruscotto, comandi al volante persi, un clacson che non funziona quando si preme il pulsante audio o forse strani rumori mentre si gira il volante. In questi casi, potrebbe essere necessario sostituire il cavo a spirale. Ispezioni regolari: ispezionare periodicamente l'usura visibile del cavo a spirale per verificare eventuali danni.
Esperienze Dirette di Guasti
Un utente ha riportato un guasto al "cavo spiralato" della sua Toyota, descrivendolo come un cavo piatto a 6 fili (lamelle), di cui 2 grossi per l'airbag e 4 per il clacson. Il cavo era "spiegazzato in un paio di punti, e in una delle spiegazzature le lamelle sono uscite dalla plastica perché spezzate". Questo tipo di danno, spesso dovuto a un montaggio errato in seguito a incidenti o interventi, compromette la funzionalità di airbag e clacson. Un altro utente ha riscontrato che i comandi al volante per l'autoradio funzionavano solo quando girava il volante, indicando un problema all'anello spiralato dell'airbag.
Riparazione del Cavo Spiralato: Rischi e Considerazioni
La riparazione di un cavo spiralato, specialmente quello che gestisce l'airbag, è una questione delicata e comporta significativi rischi per la sicurezza. Molti esperti sconsigliano vivamente la riparazione, optando per la sostituzione del ricambio originale. Un utente ha giustamente sottolineato che "se gestisce anche l'airbag, è una questione di 'pelle'. La tua… Con la sicurezza io non ci scherzerei, per risparmiare qualcosa". L'eventualità che l'airbag non si attivi in caso di incidente può portare a gravi conseguenze.
Nonostante questi avvertimenti, un elettrauto ha riferito di aver riparato alcuni di questi cavi, sostenendo che si tratta "solo questione di tanta pazienza nel saldare i sei cavetti e fare un lavoro pulito". Ha aggiunto che "corrente ne passa pochissima, ciò che importa è che la spia dell'airbag si spenga". Le piste del cavo possono avere una larghezza di 2-3 mm, rendendo l'operazione di saldatura fattibile con un saldatore piccolo e stagno per elettronica. L'idea proposta includeva l'utilizzo di nastro americano come supporto e rinforzo.
Tuttavia, il problema principale di questi cavi non è la corrente, ma la loro resistenza al continuo movimento dello sterzo. Se il cavo si è logorato, c'è un'alta probabilità che si logori di nuovo. La parte rotta potrebbe essere stata quella più interna e quindi meno soggetta a movimento, ma il rischio rimane. Un costo di 200 euro più IVA per il ricambio originale è un dato da considerare attentamente di fronte ai potenziali pericoli di una riparazione.
Perché la Sostituzione è Spesso Preferibile
Il cavo spiralato non si è logorato, è stato semplicemente montato male in seguito ad un incidente che aveva causato l'esplosione degli airbag. Spesso, il problema deriva da un montaggio errato, ad esempio non aver fatto i due giri e mezzo dal limite sinistro prima di montare il volante. Questo fa sì che il cavo lavori tutto da un lato, attorcigliandosi, piegandosi e spezzandosi. Quando si cambia l'airbag, è consigliabile cambiare anche il cavo spiralato.
Un'altra considerazione importante riguarda l'integrità del sistema in caso di incidente. Se l'airbag non dovesse esplodere a causa di una manomissione dell'impianto elettrico, si potrebbe passare dalla ragione al torto in brevissimo tempo durante una perizia. I sistemi di sicurezza non dovrebbero essere manomessi.
Procedure di Sostituzione e Montaggio
Sostituire un cavo spiralato dell'airbag richiede precisione e attenzione.
Attenzione: NON SIAMO RESPONSABILI PER EVENTUALI DANNI O LESIONI CHE POSSONO VERIFICARSI DURANTE L’ESECUZIONE DI QUESTA PROCEDURA. NON CONOSCIAMO LE CONDIZIONI OPERATIVE DI OGNI SINGOLA INSTALLAZIONE, NÉ L’EFFETTIVA COMPETENZA ED ESPERIENZA DELL’OPERATORE. L’INTERA PROCEDURA DEVE ESSERE ESEGUITA DOPO CHE LA BATTERIA È STATA SCOLLEGATA PER ALMENO MEZZ’ORA.
È fondamentale fare attenzione durante la manipolazione dei cavi. Non tirarli mai. Hanno tutti connettori a scatto, prenditi un po’ di tempo per capire come sbloccarli. In caso di dubbio, è sempre meglio interrompere il lavoro e chiedere aiuto a un professionista o consultare il manuale d’officina della casa automobilistica.
Metodo di Giunzione: Crimpatura vs. Saldatura
Molti esperti preferiscono crimpare i cavi piuttosto che saldarli. La saldatura dei cavi comporta la trasmissione di molto calore ai cavi stessi che, essendo buoni conduttori di calore, possono generare un rapido flusso di calore in grado di danneggiare i circuiti elettronici. Questo può portare a guasti elettronici sull’intero sistema dell’auto, pericolosi, difficili da diagnosticare e potenzialmente costosi da riparare.
Questa guida è generica e può essere applicata ogni volta che si installa un distanziale sul volante e ci si trova nella situazione di dover allungare i cavi dell’airbag perché non sono abbastanza lunghi. La procedura inizia con il volante già smontato.
- Tagliare i fili: Ci si renderà subito conto che si tratta di normali fili elettrici.
- Spellare i conduttori: Scoprire il conduttore principale dei cavi con uno spellacavi, sia sul lato dell’auto che sull’estremità che rimane in mano.
- Preparare le prolunghe: Procurarsi dei fili elettrici della stessa sezione di quelli del filo dell’airbag, e possibilmente anche degli stessi 2 colori. Tagliarli alla lunghezza richiesta, solitamente pari a quella del distanziale (5 o 6 cm). Spellare le estremità dei fili e fissare i tubi a crimpare alle stesse estremità. Avrete così preparato le vostre prolunghe.
- Crimpare i cavi: Utilizzando la pinza a crimpare, stringere i terminali dei 2 cavi di prolunga ai rispettivi cavi provenienti dal connettore dell’airbag. Alla fine del lavoro si otterrà il cablaggio esteso completo, che sarà collegato all’auto. Continuare crimpando i 2 terminali della prolunga creata ai 2 fili che escono dalla macchina. FARE ATTENZIONE A NON INVERTIRLI. Il filo che esce dalla macchina, ad esempio viola, deve unirsi al filo che, dopo la prolunga, sarà ancora viola.
- Doppio Connettore: Alcune auto hanno 2 connettori per l’airbag: significa che tutte le operazioni finora svolte devono essere eseguite 2 volte.
Dopo l'installazione di un nuovo cavo a spirale, potrebbe essere necessario resettare il sistema airbag. Se la spia dell'airbag si accende dopo aver sostituito il cavo a spirale, significa che l'installazione non è andata a buon fine, oppure che il problema potrebbe risiedere nel sistema airbag stesso.
Acquisizione del Ricambio
Esistono diverse opzioni per acquistare un nuovo cavo a spirale, tra cui eBay, negozi di ricambi auto o un concessionario ufficiale. È importante verificare la compatibilità del ricambio con il modello specifico dell'auto, in quanto possono esserci differenze anche tra volanti simili, come quelli Audi A4 e A5. Le posizioni dei pin all'interno dei connettori possono variare, e una verifica attenta è necessaria per evitare malfunzionamenti.
Un utente ha risolto un problema di comandi al volante non funzionanti dopo aver sostituito il cavo dell'airbag verificando la giusta posizione di ogni pin dal vecchio airbag e replicandola sul cablaggio del nuovo. Erano sbagliate le posizioni di quasi tutti i cavi (massa, clacson, comandi al volante). Dopo aver posizionato tutti i pin nella sequenza corretta e aver limato le guide esterne che ne impedivano l'inserimento, tutto ha funzionato correttamente, ad eccezione di un pulsante specifico che non era presente sul vecchio volante.
Nel caso di airbag multistadio o con più connettori, la complessità aumenta. Ad esempio, in un nuovo airbag a tre razze, i connettori massa potevano essere due, mentre nel vecchio cavo era uno su cui arrivavano due cavi. Un errore nel collegare questi cavi di massa può causare il malfunzionamento dei comandi al volante.
TRASFORMATORE | Il suo Funzionamento e la Spiegazione in 3D
Considerazioni Finali
Il cavo spiralato dell'airbag, noto anche come "molla a spirale", è un componente essenziale che collega il sistema airbag al volante del veicolo. La sua integrità è fondamentale per la sicurezza e la funzionalità dei comandi al volante. Sebbene la riparazione possa essere tentata in alcuni casi, i rischi associati, specialmente per un sistema di sicurezza critico come l'airbag, sono elevati. La sostituzione con un ricambio originale o compatibile, seguendo procedure precise e prestando attenzione ai dettagli di montaggio e cablaggio, è generalmente la soluzione più sicura e raccomandata.
