Estrazione e Sostituzione del Giunto Omocinetico su Fiat Doblò: Guida Completa

Il giunto omocinetico è un componente cruciale del sistema di trasmissione di un veicolo, responsabile della trasmissione della potenza dal differenziale alle ruote, consentendo al contempo il movimento delle sospensioni e la sterzata. Quando questo componente si usura o si danneggia, può causare una serie di problemi, dai rumori anomali alla perdita di trazione. In questo articolo, esploreremo in dettaglio il processo di estrazione e sostituzione di un giunto omocinetico su un Fiat Doblò, basandoci su esperienze pratiche e fornendo consigli utili.

Comprendere il Giunto Omocinetico e i Segnali di Guasto

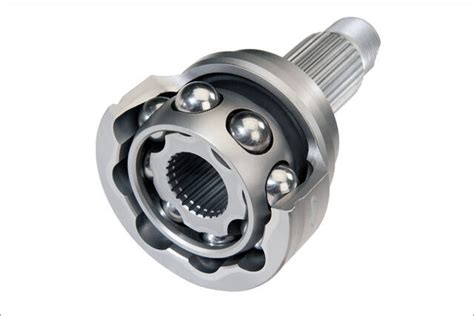

Un giunto omocinetico, noto anche come giunto a velocità costante, è progettato per trasferire la coppia in modo uniforme, indipendentemente dall'angolo tra l'albero di trasmissione e il semiasse. Questo è fondamentale per la fluidità di guida e per prevenire vibrazioni indesiderate. I giunti omocinetici sono protetti da un soffietto in gomma, che impedisce l'ingresso di sporco e acqua e mantiene il grasso lubrificante all'interno.

I segnali di un giunto omocinetico difettoso possono variare, ma spesso includono:

• Rumori anomali: Uno dei sintomi più comuni è un rumore "clack-clack" o "tac-tac" proveniente dalla ruota durante la sterzata, specialmente a bassa velocità o in accelerazione. Questi rumori possono diventare più insistenti man mano che il problema si aggrava.
• Vibrazioni: In alcuni casi, un giunto danneggiato può causare vibrazioni percepibili attraverso il volante o il pavimento del veicolo.
• Perdita di grasso: Se il soffietto protettivo è danneggiato, si può notare una fuoriuscita di grasso dal giunto, spesso visibile sulla parte interna della ruota o sul passaruota.
• Guida in folle: Quando un giunto si rompe completamente, "è come se la macchina andasse in folle", ovvero la potenza non viene più trasmessa alla ruota, lasciando il veicolo immobilizzato o con difficoltà di movimento.

L'esperienza ha dimostrato che la sottovalutazione di questi segnali può portare a guasti improvvisi e costosi. "Papà dice che aveva sentito qualcosa nei giorni scorsi e anche ieri aveva fatto dei rumori che erano scomparsi. Proprio prima di rompersi erano tornati con insistenza". È fondamentale intervenire tempestivamente per prevenire danni maggiori.

Il Processo di Estrazione del Giunto Omocinetico

L'estrazione di un giunto omocinetico richiede una certa conoscenza meccanica e gli strumenti appropriati. Di seguito, i passaggi principali:

Preparazione del Veicolo

1. Sicurezza: Parcheggiare il veicolo su una superficie piana e solida. Inserire il freno a mano e posizionare dei cunei sotto le ruote posteriori (se si lavora sull'asse anteriore) per evitare movimenti accidentali.
2. Sollevamento del veicolo: Utilizzare un crick idraulico per sollevare la parte anteriore del Doblò e posizionare dei cavalletti di sicurezza sotto il telaio per un supporto stabile. Questa è una misura di sicurezza indispensabile per evitare cedimenti del veicolo. "Appena alzo la Aygo sul ponte li controllo e chiedo al meccanico di ingrassare tutto quello che può ingrassare". Un ponte sollevatore è l'ideale per un accesso ottimale.
3. Rimozione della ruota: Svitare i dadi della ruota con la chiave a croce o un'avvitatrice pneumatica e rimuovere la ruota.

Accesso al Giunto

1. Sgancio del mozzo: Il giunto omocinetico è fissato al mozzo della ruota da un grande dado centrale (dado del mozzo). Questo dado è spesso molto serrato e può richiedere una chiave dinamometrica o una chiave a bussola con una leva lunga per essere allentato. A volte, è necessario rimuovere un cappuccio o una coppiglia che blocca il dado.
2. Sgancio del braccio oscillante e del fusello: Per avere lo spazio sufficiente per estrarre il semiasse, potrebbe essere necessario sganciare il braccio oscillante inferiore dal fusello o, in alcuni casi, allentare la testina dello sterzo. Questo permette al gruppo mozzo/fusello di muoversi lateralmente.

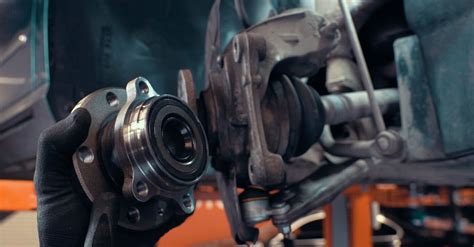

3. Disconnessione del semiasse: Una volta allentato il dado del mozzo e liberato il fusello, il semiasse può essere sfilato dal mozzo della ruota. Potrebbe essere necessario fare leva con un piede di porco o un attrezzo simile per separare il giunto dal mozzo, facendo attenzione a non danneggiare altri componenti, come i soffietti della scatola sterzo.

Estrazione del Giunto dal Semiasse

1. Rimozione del soffietto: Il vecchio soffietto, se danneggiato o da sostituire, va rimosso tagliando le fascette metalliche che lo fissano.
2. Rimozione dell'anello Seeger: "Nella foto di galerio si vede la controparte del giunto fissata con il seeger al semiasse." Questo è un passaggio cruciale. L'anello Seeger (o anello elastico di ritegno) è un anello di metallo che mantiene il giunto saldamente attaccato all'albero del semiasse. Per rimuoverlo, è necessario utilizzare delle pinze apposite per anelli Seeger, che lo allargano o lo stringono per permetterne la rimozione.
3. Sfilamento del giunto: Una volta rimosso l'anello Seeger, il giunto può essere sfilato dall'albero del semiasse. A volte, può essere necessario un leggero colpo con un martello di gomma o un martello normale e un pezzo di legno per disinnestare il giunto, specialmente se è molto corroso o incastrato. "Cavar- sigli il ferro piccolissimo de la freccia e nel tagliatigli il nerbo" è un'espressione che, seppur antica e metaforica, richiama la precisione e la delicatezza richieste per estrarre un elemento incastrato.

La Sostituzione del Giunto Omocinetico

Una volta estratto il vecchio giunto, si procede con la sostituzione.

Preparazione del Nuovo Giunto

1. Pulizia: Pulire accuratamente l'estremità dell'albero del semiasse da eventuali residui di grasso o sporco.
2. Applicazione del grasso: Applicare abbondante grasso specifico per giunti omocinetici all'interno del nuovo giunto. Questo grasso è solitamente fornito nel kit di ricambio. "Chiedo al meccanico di ingrassare tutto quello che può ingrassare". È essenziale per la lunga durata del componente.
3. Montaggio del soffietto: Far scorrere il nuovo soffietto sull'albero del semiasse prima di montare il giunto. Assicurarsi che sia orientato correttamente.

Installazione del Nuovo Giunto

1. Inserimento del giunto: Inserire il nuovo giunto sull'albero del semiasse, allineando le scanalature. Potrebbe essere necessario applicare una leggera pressione o qualche colpetto per farlo scorrere completamente.
2. Fissaggio con l'anello Seeger: Reinstallare l'anello Seeger con le apposite pinze, assicurandosi che sia ben posizionato nella sua sede e che il giunto sia saldamente bloccato sull'albero.
3. Fissaggio del soffietto: Fissare saldamente il soffietto al giunto e all'albero del semiasse utilizzando le nuove fascette metalliche fornite nel kit. Assicurarsi che il soffietto non sia attorcigliato e che sia ben sigillato per impedire l'ingresso di contaminanti.

Rimontaggio del Semiasse e Verifica Finale

1. Reinserimento nel mozzo: Reinserire il semiasse nel mozzo della ruota. Potrebbe essere necessario spingere il mozzo verso l'esterno per facilitare l'allineamento.
2. Fissaggio del mozzo: Avvitare il dado del mozzo e serrarlo alla coppia specificata dal produttore, utilizzando una chiave dinamometrica. Questo dado è cruciale per la sicurezza del veicolo e non deve essere sottovalutato.
3. Riconnessione dei componenti: Ricollegare il braccio oscillante o la testina dello sterzo, serrando tutti i bulloni alle coppie corrette.
4. Rimontaggio della ruota: Rimontare la ruota e serrare i dadi alla coppia specificata.
5. Abbassamento del veicolo: Abbassare il veicolo e rimuovere i cavalletti.
6. Test su strada: Effettuare un breve test su strada per verificare il corretto funzionamento del nuovo giunto. Ascoltare eventuali rumori anomali e prestare attenzione alla fluidità della sterzata e all'assenza di vibrazioni.

Casistiche e Consigli Utili

L'Importanza della Diagnosi Precoce

Come accennato, "L'errore è stato di sottovalutare il problema". La tempestività nella diagnosi e nella riparazione è fondamentale. Un giunto che fa rumore è un giunto che sta subendo un'usura eccessiva. Ignorare questi segnali può portare a un guasto improvviso e potenzialmente pericoloso, soprattutto se si verifica "in montagna" o in altre situazioni critiche.

Materiali e Qualità dei Ricambi

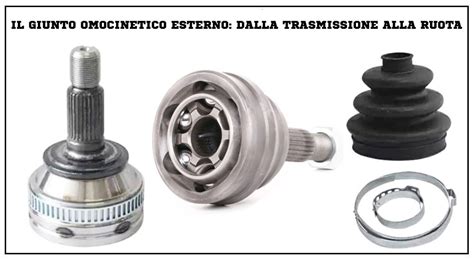

Un nuovo giunto, "fatturato" per 120€, suggerisce un costo ragionevole per un ricambio di qualità. È sempre consigliabile utilizzare ricambi originali o di qualità equivalente per garantire la durata e l'affidabilità della riparazione. I kit di giunti omocinetici di solito includono il giunto, il soffietto, le fascette e il grasso.

Situazioni di Emergenza

"Purtroppo era in montagna e ha dovuto guidarlo fino a quasi casa (era ad appena 2km) e l'avremmo sistemato noi con un nuovo giunto, ma non abbiamo fatto in tempo. La fortuna ha voluto che sia successo a 500 metri da un'officina, che a sua volta è direttamente di fronte al luogo dove papà sta lavorando questi giorni." Questa situazione evidenzia l'imprevedibilità dei guasti meccanici. In caso di rottura completa del giunto in viaggio, guidare a bassa velocità e con estrema cautela per raggiungere un luogo sicuro o un'officina è l'unica opzione, se il veicolo è ancora in grado di muoversi. "Tant'è che gli ho detto di andare piano, evitare i fossi e di fare la strada normale anziché il raccordo."

Considerazioni aggiuntive

• Ingrassaggio preventivo: Sebbene non sia una pratica comune per i giunti sigillati, "chiedo al meccanico di ingrassare tutto quello che può ingrassare" suggerisce un approccio proattivo alla manutenzione. Mantenere i soffietti integri e il grasso sufficiente è la chiave per la longevità di questi componenti.
• Controlli regolari: Un'ispezione visiva periodica dei soffietti dei giunti omocinetici durante la manutenzione ordinaria del veicolo può aiutare a individuare per tempo eventuali crepe o perdite.
• Rumori coperti: "Molto probabilmente si, però è anche vero che negli scaffali c'è tanta tanta roba che fa rumore che l'ha probabilmente coperto." Questo sottolinea come altri rumori del veicolo possano mascherare i primi segnali di un problema al giunto, rendendo più difficile la diagnosi precoce.

La corretta estrazione e sostituzione del giunto omocinetico su un Fiat Doblò, sebbene sia un intervento che richiede attenzione e precisione, è una riparazione gestibile con gli strumenti e le conoscenze adeguate. Prevenire il guasto attraverso la manutenzione e l'ascolto dei segnali del veicolo è sempre la migliore strategia.
