Guida Completa al Montaggio della Frizione del Rotax 123

Il sistema di frizione è un componente cruciale per il corretto funzionamento di ogni motocicletta, e un suo malfunzionamento può compromettere l'esperienza di guida o, nel peggiore dei casi, causare danni. Il Rotax 123 è un motore apprezzato per la sua robustezza e prestazioni, ma come ogni meccanismo, anche la sua frizione richiede manutenzione e, talvolta, la sostituzione. Questa guida è pensata per offrire un percorso dettagliato sul montaggio della frizione, basandosi sull'esperienza pratica e su informazioni tecniche.

Quando è il Momento di Sostituire la Frizione?

Molteplici sono i segnali che indicano l'usura o il malfunzionamento della frizione. Uno dei più comuni è lo "slittamento". Se la moto raggiunge un chilometraggio elevato, come i 101.700 km circa menzionati da un utente, è naturale che la frizione inizi a slittare, riducendo l'efficacia della trasmissione di potenza dal motore alla ruota. Altri segnali possono includere:

• Difficoltà nel cambio marcia: La frizione potrebbe non staccare completamente, rendendo difficile l'inserimento delle marce o causando "impuntamenti".
• La moto tira da ferma con la marcia inserita: Questo indica che la frizione non disinnesta correttamente il motore dalla trasmissione, anche con la leva tirata.
• Rumori anomali: Cigolii o rumori metallici provenienti dal carter frizione possono essere un indicatore di problemi.
• Leva della frizione eccessivamente dura o morbida: Una variazione significativa nella resistenza della leva può segnalare problemi alle molle o al sistema di attuazione.

Non bisogna sottovalutare questi segnali. Un intervento tempestivo può prevenire problemi più gravi.

Componenti Fondamentali del Kit Frizione

Un kit frizione completo è essenziale per garantire il perfetto funzionamento del gruppo frizione e include dischi guarniti, dischi metallici e molle frizione. È una filosofia di prodotto che mira a garantire un funzionamento ottimale e una durata prolungata, offrendo un prezzo decisamente competitivo rispetto all'acquisto separato dei singoli componenti. Questo perché l'usura non interessa solo i dischi guarniti, ma anche i dischi condotti. Le molle, sottoposte a un gravoso stress, lentamente si snervano, diminuendo il carico e quindi la vita utile delle future frizioni.

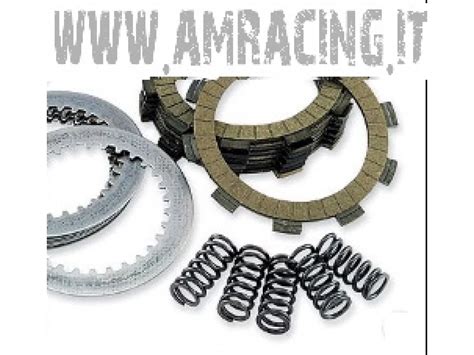

Per esempio, il kit DS02.0247 SERIE KIT DISCHI FRIZIONE COMPLETA NRTEAM per Aprilia RS-RX 125 Rotax 122-123 include:

• 6 dischi guarniti: Questi sono i dischi frizione che, quando compressi, generano l'attrito necessario per trasmettere la potenza.
• 6 dischi acciaio: Intercalati tra i dischi guarniti, questi dischi condotti sono anch'essi soggetti a usura e deformazione.
• 6 molle: Le molle mantengono il pacco frizione compresso, garantendo l'innesto. Con l'uso, possono snervarsi, perdendo la loro efficacia. Per impegni gravosi, le molle sono già fornite con carico aumentato del 10% per migliorare le prestazioni e la durata.

Preparazione al Montaggio e Controlli Preliminari

Prima di procedere con lo smontaggio e il montaggio, è fondamentale eseguire alcuni controlli preliminari e avere tutto il necessario a portata di mano.

1. Verifica delle Misure: È consigliabile verificare, prima del montaggio, le misure del pacco frizione completo facendo riferimento al manuale di istruzione della vostra moto. Questo assicura che il nuovo kit sia compatibile e che non ci siano differenze dimensionali che potrebbero compromettere il funzionamento.
2. Ispezione dei Componenti Correlati: Controllate lo stato di usura del piatto portamolle e della base del mozzetto. L'usura di queste parti potrebbe vanificare l'operazione di sostituzione del pacco frizione, anche se i nuovi dischi e molle sono perfetti. Un piatto portamolle o un mozzetto usurati non garantirebbero una corretta compressione del pacco frizione o un movimento fluido dei dischi.

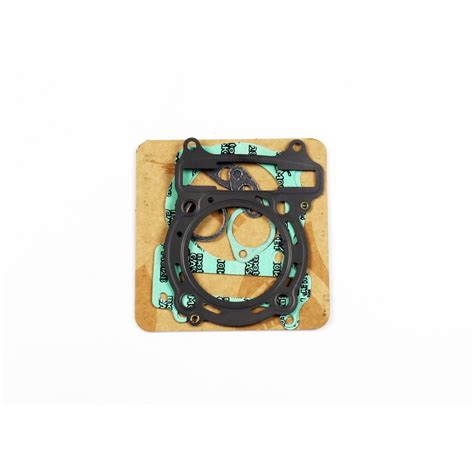

3. Guarnizione Carter: Un consiglio prezioso, basato sull'esperienza pratica di chi ha compiuto questa operazione una dozzina di volte su moto diverse, è di cambiare sempre la guarnizione del carter. Costa pochi euro e ti garantisce la perfetta tenuta. Molte volte, finito di montare il tutto, il carter gocciolava olio, poco ma gocciolava. Questo accadeva perché la guarnizione si era rotta, oppure era stata montata male o, spesso, aveva una microfrattura invisibile a occhio nudo e su una guarnizione intrisa d'olio.

4. Strumenti Necessari: Assicurarsi di avere tutti gli attrezzi specifici per lo smontaggio e il montaggio della frizione, inclusi chiavi dinamometriche per serrare le viti alla coppia corretta.
5. Drenaggio dell'Olio: Prima di aprire il carter frizione, è indispensabile drenare l'olio motore, in quanto l'operazione di sostituzione comporta l'accesso diretto alla camera della frizione.

Processo di Smontaggio della Vecchia Frizione

Lo smontaggio deve essere eseguito con attenzione per evitare danni ad altri componenti.

1. Rimozione del Carter Frizione: Iniziate rimuovendo le viti che fissano il carter frizione. Prestate attenzione a eventuali perni di centraggio o guarnizioni che potrebbero aderire al carter.
2. Allentamento delle Molle: Una volta rimosso il carter, avrete accesso al pacco frizione. Le molle sono generalmente tenute in posizione da bulloni o viti. Allentatele in modo uniforme, procedendo a croce per evitare di deformare il piatto portamolle.
3. Rimozione del Piatto Portamolle e dei Dischi: Una volta allentate le molle, rimuovete il piatto portamolle. Successivamente, estraete i dischi guarniti e i dischi in acciaio. È utile annotare l'ordine in cui sono stati rimossi e l'orientamento di ogni disco, anche se il nuovo kit dovrebbe fornire indicazioni precise.

Montaggio della Nuova Frizione

Il montaggio richiede precisione e il rispetto di alcune regole fondamentali.

1. Immersione dei Dischi Guarniti nell'Olio: Un passaggio spesso sottovalutato, ma cruciale, è quello di immergere i nuovi dischi guarniti nell'olio motore per almeno 30 minuti (o anche diverse ore) prima del montaggio. Questo permette alle guarnizioni di assorbire l'olio, prevenendo uno slittamento iniziale e prolungandone la vita utile.

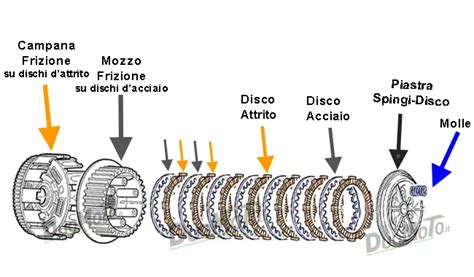

2. Sequenza di Montaggio dei Dischi: Inserite i dischi alternando un disco guarnito e un disco in acciaio. Fate riferimento al manuale della vostra moto per la sequenza esatta.
3. L'Ultimo Disco: Una Questione di Verso: Come sottolineato da un utente, "il verso dell'ultimo disco deve essere diverso dagli altri…come già detto." Questa è una pratica comune su alcuni modelli di frizione e può influenzare la scorrevolezza e la presa della frizione stessa. Se non siete sicuri, consultate il manuale di servizio specifico per il Rotax 123 o il modello della vostra moto. Un utente ha raccontato di aver montato tutti i dischi allo stesso modo sulla sua Aprilia Replica AF-1 89', inclusa l'ultima, e si è chiesto se ciò potesse causare danni al motore. La risposta è che "a livello motore niente, grava un po' sulla regolazione". Questo suggerisce che, mentre un montaggio non corretto dell'ultimo disco potrebbe non distruggere il motore, può compromettere la funzionalità e la regolazione della frizione.
4. Posizionamento delle Molle: Una volta inserito il pacco dischi completo e il piatto portamolle, posizionate le nuove molle.
5. Serraggio Uniforme delle Molle: Stringete le viti o i bulloni delle molle in modo uniforme, procedendo a croce, fino a raggiungere la coppia di serraggio specificata nel manuale. Un serraggio non uniforme può causare una pressione disomogenea sui dischi e un funzionamento anomalo della frizione.
6. Sostituzione della Guarnizione del Carter: Come già menzionato, montate una nuova guarnizione del carter per garantire una perfetta tenuta e prevenire perdite d'olio.
7. Rimontaggio del Carter Frizione: Riposizionate il carter frizione e serrate le viti alla coppia corretta.

Regolazione della Frizione Post-Montaggio

Dopo aver rimontato tutto, la regolazione della frizione è un passo fondamentale per assicurare un funzionamento ottimale. Se la moto tira da ferma con la marcia inserita, è perché c'è da regolare la frizione.

1. Regolazione Interna al Carter: Alcuni Rotax 123 potrebbero avere una regolazione interna al carter. Fate riferimento al manuale per individuare questa regolazione e impostarla correttamente.
2. Regolazione Sulla Leva: La regolazione più comune si effettua tramite il registro sulla leva della frizione al manubrio. Regolate la tensione del cavo fino a ottenere il "gioco" desiderato sulla leva, ovvero quella piccola corsa a vuoto prima che la frizione inizi a disinnestarsi. Un gioco eccessivo o insufficiente può causare problemi di innesto o disinnesto.
3. Prova su Strada: Una volta effettuate le regolazioni di base, è consigliabile eseguire una breve prova su strada per verificare il comportamento della frizione. Prestate attenzione a eventuali slittamenti, difficoltà nel cambio marcia o alla sensazione della leva.

Consigli Aggiuntivi e Problemi Comuni

• Scelta dei Componenti: In un mercato sempre più ambizioso, ci sono aziende che rappresentano un riferimento costante per prodotti offroad ad alta tecnologia e qualità. Progettano e fanno produrre su loro specifiche, a fornitori affidabili e selezionati, i componenti per offrire agli appassionati un prodotto pronto da montare e dalle performance impareggiabili. Questi kit frizione vengono volutamente forniti solo completi per poter garantire il perfetto funzionamento del gruppo frizione e un prezzo decisamente concorrenziale. Credono nella filosofia "quality by design" e sono a disposizione con assistenza dedicata, pronta a intervenire e supportare ogni vostra scelta, prima, durante e dopo la vendita.
• Compatibilità del Prodotto: È fondamentale prestare molta attenzione alla correttezza delle applicazioni per evitare fastidiosi problemi e perdite di tempo in fase di montaggio. I prodotti vengono garantiti compatibili solo con i rispettivi componenti al contorno originali e si riferiscono a moto senza allestimenti speciali (SIX DAYS, versioni speciali, ecc.). In caso di modifiche, di componenti non originali o di annate della moto non corrette, potrebbero essere applicate condizioni di reso standard.
• Problemi Comuni Post-Montaggio: Se, dopo il montaggio, riscontrate problemi come la prima marcia che si spegneva o tendeva a camminare con la leva della frizione abbassata, come descritto da un utente che ha effettuato un intervento simile sul Rotax 122, questo potrebbe essere risolto con la sostituzione della frizione, che diventa più rigida. Questo indica un miglioramento della capacità di disinnesto della frizione.
• Molle Rinforzate: Le molle con carico aumentato del 10% sono un'ottima soluzione per impegni gravosi, offrendo una maggiore resistenza allo snervamento e una durata superiore, garantendo una presa più decisa della frizione.

La sostituzione della frizione del Rotax 123, sebbene possa sembrare un'operazione complessa, è fattibile anche per chi non è un esperto, purché si seguano attentamente le istruzioni e si presti attenzione ai dettagli. La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perché. Un approccio combinato di conoscenza teorica e esperienza pratica è la chiave per un lavoro ben fatto.
