La serie sterzo di una mountain bike è un componente cruciale, sottoposto a usura, che richiede una manutenzione regolare e, talvolta, la sostituzione per garantire una guida fluida e sicura. Installare una forcella a doppia piastra, in particolare, presenta sfide e considerazioni specifiche che è fondamentale comprendere. Questo articolo si propone di guidarti attraverso il processo, dalla comprensione dei componenti alla loro corretta installazione, affrontando sia le serie sterzo filettate tradizionali che gli standard moderni.
Anatomia e Funzionamento della Serie Sterzo
Prima di addentrarci nel montaggio, è essenziale comprendere le parti che compongono una serie sterzo e il loro ruolo. La funzione primaria di una serie sterzo è consentire il movimento fluido e senza giochi dello sterzo.

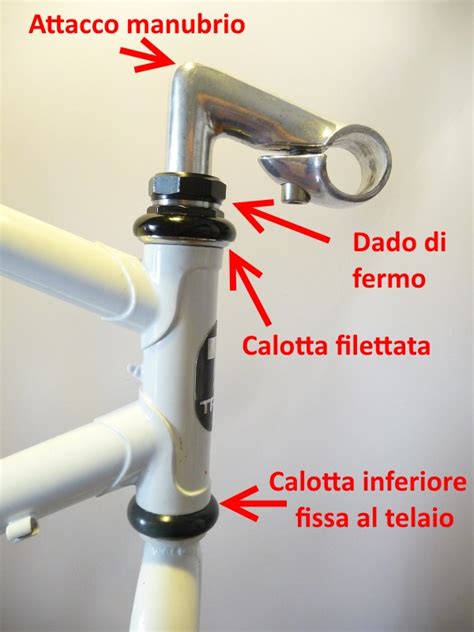

Una serie sterzo filettata, pur essendo una tecnologia superata in ambito sportivo, è ancora presente su city bike, bici di primo prezzo e alcuni modelli da donna. Le sue componenti includono:
- Controdado superiore: Blocca il dado superiore in posizione, prevenendo allentamenti accidentali.
- Rondella di sicurezza: Crea una superficie di appoggio per i due dadi, aumentando il serraggio e prevenendo l'allentamento.
- Dado superiore: Chiude la pista superiore e permette la regolazione effettiva dello sterzo.
- Sfere: Possono essere libere o ingabbiate in gabbietta, consentono il movimento rotatorio.
- Pista di scorrimento superiore: Elemento su cui lavorano le sfere, inserito a pressione nel telaio.
- Pista di scorrimento inferiore: Inserita a pressione nel cannotto di sterzo, lavora sulle sfere inferiori.
- Sfere (inferiori): Una seconda serie di sfere che lavora sulla pista inferiore per una maggiore scorrevolezza.
- Guarnizioni: Presenti su modelli di qualità, offrono protezione dall'acqua e dal dilavamento del grasso, prolungando la vita delle sfere.
- Pista di scorrimento della forcella: Inserita a pressione nel tubo forcella, chiude il sistema.
Le serie sterzo moderne, note come "aheadset", presentano una struttura diversa, solitamente integrata o semi-integrata nel telaio, e sono progettate per cannotto forcella con diametri standardizzati come 1"1/8 o 1.5".
Manutenzione e Sostituzione della Serie Sterzo
Una serie sterzo necessita di revisioni periodiche, la cui frequenza dipende dall'uso e dalle condizioni. Tuttavia, ci sono ragioni specifiche che rendono necessaria una sostituzione completa:
- Riverniciatura del telaio: Se il telaio viene riverniciato o restaurato, la serie sterzo deve essere rimossa e rimontata sul telaio finito.
- Upgrade tecnico: A volte si effettuano upgrade su biciclette, anche vintage, per uniformare la componentistica a standard più elevati.
- Piste di scorrimento rovinate: L'usura delle sfere può lasciare impronte sulle piste di scorrimento, creando "bugne" e ricalchi. Un test con la punta di una penna a sfera sulla superficie interna delle piste può rivelare queste irregolarità. Se la scorrevolezza persiste dopo una revisione, la sostituzione dell'intera serie sterzo è consigliata.
Montaggio di una Serie Sterzo Filettata: Procedura Passo-Passo
Il montaggio di una serie sterzo filettata, sebbene richieda una certa manualità e attrezzatura specifica, è un'operazione di media difficoltà che può essere eseguita in autonomia.
Attrezzatura Necessaria:
- Chiave a brugola da 6mm
- Martello di gomma
- Chiave per serie sterzo
- Chiave inglese da 32mm
- Martello in acciaio
- Estrattore per piste (o tubo in acciaio di dimensioni adeguate)
- Pressa manuale per piste (o alternativa fai-da-te)
- Tubo da 1-1/4″ (per pista forcella)
- Grasso bianco antigrippante
- Grasso al litio
- Sgrassatore per bicicletta e straccio
Procedura:
- Rimozione della pipa: Allentare la vite della pipa con la chiave a brugola e rimuovere l'espansore con un colpo deciso di martello di gomma sulla testa. Estrarre la pipa dal tubo forcella.
- Rimozione del controdado: Con la chiave da 32mm, svitare il controdado superiore, rimuovendo anche la rondella di sicurezza.
- Rimozione del dado superiore e della forcella: Svitare a mano il dado superiore. Tenere salda la forcella, poiché dopo aver svitato il dado non avrà più supporto. Estrarre la forcella dal cannotto e liberare le sfere dalle piste.
- Estrazione delle piste: Utilizzare l'estrattore e il martello in acciaio per rimuovere le piste di scorrimento dal telaio. Fare attenzione a non colpirsi con le piste che potrebbero schizzare. Ripetere l'operazione per la pista superiore.
- Pulizia e controllo del canotto: Spruzzare sgrassatore e rimuovere tutto lo sporco, il grasso e l'ossido dal tubo di sterzo. Controllare la planarità delle estremità del canotto. Se presenti difetti, è consigliabile far fresare le facce dal meccanico per garantire la perfetta planarità delle piste.
- Montaggio delle nuove piste: Spargere grasso bianco antigrippaggio sulla parte delle piste da inserire nel telaio (diametro più piccolo). Inserire la pista superiore nel tubo di sterzo e posizionare la dima della pressa. Ripetere per la pista inferiore. Utilizzare la pressa per inserire le piste a pressione nel telaio, controllando la loro parallelismo. Assicurarsi che le piste siano completamente in battuta senza spazi d'aria. Pulire il grasso in eccesso.
- Montaggio della pista sulla forcella: Rimuovere la vecchia pista dalla testa della forcella, eventualmente con un cacciavite e un panno per evitare di rigare il tubo. Pulire e inserire la nuova pista, assicurandosi del verso corretto. Utilizzare un tubo di diametro adeguato e un martello per inserirla a pressione fino alla battuta sulla testa della forcella.
- Inserimento delle sfere: Riempire le piste di scorrimento con grasso al litio e immergere le sfere. Prestare attenzione al verso di montaggio delle gabbietta, se presenti. In genere, le sfere superiori dovrebbero guardare verso il basso e quelle inferiori verso l'alto, ma esistono eccezioni. Aggiungere un ulteriore strato di grasso per proteggere le sfere.
- Montaggio della forcella: Inserire la forcella nel cannotto di sterzo.
- Avvitare il dado superiore: Avvitare il dado superiore sulla testa della forcella fino a battuta, evitando di serrare eccessivamente. La forcella deve ruotare liberamente senza giochi trasversali.
- Inserire la rondella di sicurezza e avvitare il controdado: Inserire la rondella di sicurezza, facendo combaciare il dente con la fresata sul tubo forcella. Avvitare il controdado a mano fino a battuta.
- Bloccare il controdado: Tenendo fermo il dado superiore con l'apposita chiave, bloccare il controdado con la chiave inglese da 32mm.
- Montaggio pipa e manubrio: Avvitare l'espansore sulla vite della pipa. Inserire la pipa nel tubo forcella, regolare l'altezza desiderata e serrare.
- Regolazione della serie sterzo: Procedere con la regolazione finale come descritto in apposite guide.
DIFETTO DA REGOLAZIONE - COME REGOLARE LA SERIE STERZO DELLA BICI
Montaggio di una Serie Sterzo per Forcella a Doppia Piastra (Standard Moderni)

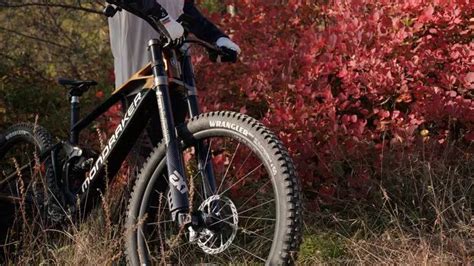

L'installazione di una forcella a doppia piastra, comune nelle mountain bike moderne e nelle bici da discesa, segue principi simili alle forcelle tradizionali, ma con alcune peculiarità legate alla struttura stessa della forcella.
Considerazioni Preliminari:
- Diametro cannotto: Le forcelle a doppia piastra utilizzano comunemente cannotto da 1"1/8 o 1.5" (conico o dritto). È fondamentale che la serie sterzo sia compatibile con il diametro del cannotto della forcella e del tubo sterzo del telaio. Un telaio con un tubo sterzo da 49mm di diametro interno, ad esempio, può ospitare una serie sterzo adatta a forcelle moderne.
- Compatibilità telaio-forcella: Assicurarsi che la forcella sia compatibile con il telaio, considerando angoli di sterzo e spaziature.
- Taglio del cannotto forcella: Il taglio del cannotto forcella è un passaggio critico che determina l'altezza del manubrio. Questo richiede precisione e gli strumenti adeguati.
Procedura Generale:
- Rimozione della vecchia forcella: Smontare la vecchia forcella rimuovendo pinze freno, coperchio dello stelo, distanziali e allentando le viti di bloccaggio dello stelo. Raccogliere il cono della forcella se presente e riutilizzabile sulla nuova.
- Preparazione della nuova forcella: Installare il cono della forcella sulla nuova forcella, se necessario, battendolo con un martello e il manico del cono fino a un suono sordo. Se la forcella è dotata di una piastra superiore, questa andrà installata in seguito.
- Montaggio preliminare (per determinare il taglio del cannotto):
- Installare la serie sterzo nel telaio (coppe inserite a pressione).
- Far scorrere la nuova forcella nel telaio.
- Posizionare i distanziali, la piastra superiore e l'attacco manubrio.
- Determinare l'altezza desiderata del manubrio e segnare il cannotto forcella.
- Smontare nuovamente la forcella.
- Taglio del cannotto forcella:
- Utilizzare una guida di taglio bloccata in una morsa.
- Inserire il cannotto nella guida e tagliare circa 2-3 mm al di sotto del segno con una sega a lama fine per un taglio pulito.
- Rifinire il taglio su una superficie piana con carta vetrata.
- Assemblaggio finale:
- Installare la forcella nel telaio, prestando attenzione al passaggio di cavi e tubi.
- Posizionare la serie sterzo (cuscinetti, guarnizioni, ecc.) secondo le indicazioni del produttore.
- Installare la piastra superiore, l'attacco manubrio e i distanziali.
- Inserire la "stella" (o espansore) nel cannotto forcella, se necessario, battendola con un mazzuolo.
- Effettuare una prima regolazione della serie sterzo avvitando il tappo per serrare il tutto.
- Comprimere la forcella più volte per assestare i componenti.
- Procedere alla regolazione finale della serie sterzo e dell'attacco manubrio.
Considerazioni Specifiche per Forcelle a Doppia Piastra:

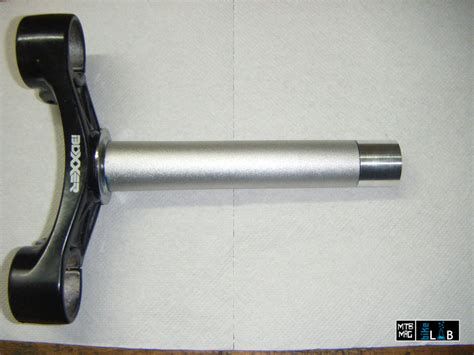

- Piastra Superiore e Inferiore: Le forcelle a doppia piastra hanno una piastra superiore e una inferiore che si serrano agli steli. Il serraggio di queste piastre avviene solitamente dopo aver tirato la serie sterzo, assicurando la stabilità complessiva del sistema.
- Integrazione Attacco Manubrio: In alcuni casi, l'attacco manubrio può essere integrato direttamente sulla piastra superiore della forcella.
- Pulizia e Ingrassaggio: Come per le serie sterzo tradizionali, è fondamentale pulire accuratamente i componenti e utilizzare grasso appropriato per garantire scorrevolezza e prevenire l'usura.
- Compatibilità Serie Sterzo Integrata: Alcune forcelle moderne, specialmente quelle in carbonio, sono progettate per serie sterzo integrate, dove le calotte sono direttamente inserite nel telaio e nella forcella. In questi casi, la "ralla" (la pista di scorrimento inferiore sulla forcella) è parte integrante della forcella stessa. L'installazione può richiedere una battitura precisa per garantire la perfetta planarità e l'assenza di giochi. Se la ralla non va a battuta per un piccolo margine (es. 1mm), ciò può influire sull'estetica e sulla rigidità, e potrebbe richiedere soluzioni specifiche come l'uso di grasso o, in casi estremi, una leggera lavorazione della testa della forcella.
DIFETTO DA REGOLAZIONE - COME REGOLARE LA SERIE STERZO DELLA BICI
La corretta installazione di una serie sterzo e di una forcella, specialmente una a doppia piastra, richiede attenzione ai dettagli, gli strumenti giusti e una comprensione dei diversi standard e componenti. Sebbene possa sembrare un'operazione complessa, con la giusta guida e pazienza, è possibile ottenere un risultato professionale, garantendo la longevità e le prestazioni della propria bicicletta.
