La manutenzione del sistema frizione è fondamentale per garantire il corretto funzionamento del veicolo e prevenire costosi guasti. Uno degli interventi più comuni, soprattutto in caso di sostituzione di componenti o di perdite, è lo spurgo della pompa frizione. Questa guida, pensata per essere comprensibile sia per l'appassionato che per il meccanico esperto, illustrerà passo dopo passo come eseguire questa operazione su una Volkswagen Golf 4, utilizzando le informazioni disponibili e ampliandole per una comprensione completa.
Comprendere il Sistema Frizione e la Necessità dello Spurgo

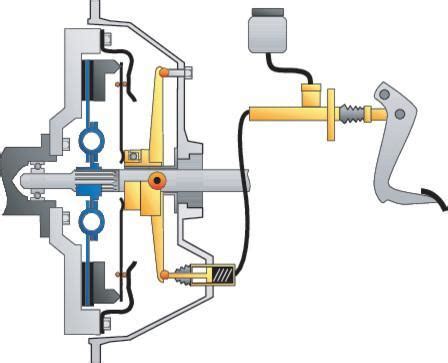

Il sistema frizione idraulico è composto da diversi elementi chiave: il pedale della frizione, la pompa frizione (o cilindro maestro), il tubo di collegamento, il cilindro secondario (spingidisco) situato sul cambio e il fluido idraulico. La pompa frizione è il componente che trasforma la forza meccanica esercitata sul pedale in pressione idraulica, spingendo il fluido attraverso il tubo fino allo spingidisco. Quest'ultimo, a sua volta, agisce sul meccanismo della frizione, disinnestandola.
Lo spurgo è necessario quando nell'impianto è presente aria. L'aria, essendo comprimibile, impedisce al fluido di trasmettere la pressione in modo efficiente, causando sintomi come un pedale della frizione spugnoso, che va a vuoto, o che non disinnesta completamente la marcia. La presenza di aria è spesso una conseguenza di interventi sull'impianto, come la sostituzione della pompa, dello spingidisco, o la riparazione di perdite.
Identificare la Valvola di Spurgo e i Componenti Chiave
La valvola di spurgo è un elemento cruciale per l'operazione. Solitamente si trova sul pistoncino dello spingidisco o sul tubetto in uscita dal cambio. Si presenta come una vite con un esagono da 8 o 10 mm e un foro centrale passante. La sua particolarità è quella di chiudere il passaggio del fluido quando è stretta, grazie alla sua forma conica.
È importante saper distinguere tra un impianto con vaschetta separata per la pompa frizione e uno che attinge direttamente dalla vaschetta dei freni. Negli impianti con vaschetta separata, il livello dell'olio deve essere costantemente al massimo. Negli impianti che condividono la vaschetta con il sistema frenante, invece, è normale che il livello dell'olio si abbassi con l'usura delle pastiglie dei freni; questo non indica necessariamente una perdita nell'impianto frizione, ma è un comportamento fisiologico del sistema frenante.
La Procedura di Spurgo: Due Metodi a Confronto
Esistono principalmente due metodi per effettuare lo spurgo della pompa frizione: con l'ausilio di uno spurgatore professionale ad aria o con la collaborazione di una seconda persona.
Metodo 1: Con Spurgatore Professionale ad Aria
Questo metodo, utilizzato comunemente nelle officine, sfrutta la pressione dell'aria per spingere il fluido e l'aria fuori dall'impianto. Si collega lo spurgatore alla valvola di spurgo e si applica una pressione controllata. L'aria e il vecchio fluido vengono espulsi attraverso il sistema, mentre il nuovo fluido viene immesso. Questo metodo è generalmente più rapido ed efficiente, poiché permette di lavorare in autonomia.
Metodo 2: In Due Persone
Questo è il metodo più accessibile per chi desidera eseguire lo spurgo in autonomia, a condizione di avere un aiutante. La procedura si articola come segue:
- Preparazione: Assicurarsi che la vaschetta del liquido frizione sia piena fino al livello massimo con olio DOT4 o DOT5 (a seconda delle specifiche del veicolo).
- Spurgo Chiuso: La valvola di spurgo deve essere inizialmente chiusa.
- Pompare il Pedale: La persona all'interno del veicolo pompa il pedale della frizione più volte. Questo serve a creare pressione nell'impianto.
- Apertura della Valvola: Al comando vocale della persona che si trova all'esterno, e subito dopo che il pedale è stato premuto più volte e tenuto giù, si apre repentinamente la valvola di spurgo (circa 1/2 - 3/4 di giro). In questo momento si osserverà uscire aria in pressione e spruzzi di olio.
- Chiusura Immediata: La valvola di spurgo deve essere richiusa immediatamente dopo l'uscita di aria e olio.
- Ripetizione del Ciclo: L'operazione (pompare più volte, premere il pedale a fondo, aprire la valvola, chiudere immediatamente la valvola) viene ripetuta più e più volte.
Come spurgare il circuito idraulico della frizione agendo dalla vaschetta superiore (ANTEPRIMA)
È fondamentale durante questo processo controllare costantemente il livello del liquido nella vaschetta e rabboccarlo man mano che si spura, per evitare che l'impianto si svuoti e aspiri altra aria.
Sintomi di Problemi nell'Impianto Frizione
Diversi segnali possono indicare la presenza di problemi nel sistema frizione, tra cui la necessità di spurgo o la presenza di perdite.
- Pedale "Spugnoso" o a Vuoto: Se il pedale della frizione appare morbido, non oppone resistenza e scende a vuoto, è un chiaro sintomo di aria nell'impianto idraulico. Teoricamente, il pedale non dovrebbe mai scendere a vuoto o aumentare il proprio gioco perché il sistema non dovrebbe consumare olio.
- Perdita d'Olio: Un'ispezione visiva dei componenti (pompa, tubazioni, spingidisco) è essenziale. Se si notano tracce di olio giallastro sui componenti, è necessario intervenire tempestivamente. Una perdita dal pistoncino interno al cambio richiede lo smontaggio completo del cambio, una riparazione complessa che si manifesta con la caduta di olio dalla campana del cambio, tra l'accoppiamento motore/cambio.
- Cedimento della Pompa: Similmente a quanto accade con la pompa dei freni, la pompa frizione può cedere. Inizialmente, il pedale potrebbe andare giù a vuoto, per poi tornare normale alla seconda pompata. Questo indica un problema interno alla pompa stessa.
Considerazioni Aggiuntive: Turbo e Soft-Off Diesel
Sebbene non direttamente collegati allo spurgo della frizione, alcuni termini tecnici menzionati nel materiale fornito meritano una spiegazione per fornire un quadro più completo della meccanica automobilistica moderna, specialmente in riferimento ai motori del gruppo VW-Audi.
La Wastegate e il Controllo della Sovralimentazione
Il riferimento al "SURGE" del turbo e alla valvola wastegate introduce il concetto di sovralimentazione. In condizioni di forte accelerazione, il turbo può lavorare in una zona critica (SURGE) dove l'aria non riesce ad essere spinta in avanti, ma tende ad avvitarsi su se stessa. Questo crea un'enorme forza sui cuscinetti del turbo, fino alla rottura. La valvola wastegate, posizionata nel collettore di scarico, interviene per evitare questo scenario. Quando la pressione dei gas di scarico supera un certo limite, la wastegate si apre, permettendo a una parte dei gas di bypassare la turbina e defluire direttamente verso l'esterno. Questo riduce la velocità di rotazione della turbina e, di conseguenza, la pressione di sovralimentazione, proteggendo il sistema.
L'overboost è una funzione temporanea che blocca la wastegate per pochi secondi durante forti accelerazioni, consentendo al motore di beneficiare della massima pressione generata dalla turbina.
Il Dispositivo Soft-Off nei Motori Diesel TDI
Il dispositivo "soft-off" è un sistema introdotto dal gruppo VW-Audi, in particolare sui motori 1.9 TDI con pompa rotativa Bosch. I motori diesel, a causa del loro elevato rapporto di compressione (superiore a quello dei motori a benzina), subiscono forti sollecitazioni durante lo spegnimento. Negli ultimi giri che il motore compie per inerzia, senza iniezione di carburante, i pistoni continuano ad aspirare aria e a comprimerla verso il Punto Morto Superiore (PMS). Questa compressione genera una forza significativa che può danneggiare il motore.
Il soft-off è costituito da una valvola a farfalla posta nel condotto che proviene dall'intercooler, immediatamente prima dei collettori di aspirazione. Questa valvola è pilotata da un modulatore di depressione comandato dalla centralina EDC. In fase di spegnimento del motore, la centralina pilota il modulatore per chiudere la farfalla del soft-off. In questo modo, viene limitata la massa d'aria aspirata negli ultimi cicli, contenendo la compressione sul PMS e riducendo le sollecitazioni sul motopropulsore.
Conclusione Parziale
Lo spurgo della pompa frizione è un'operazione di manutenzione essenziale per garantire il corretto funzionamento del cambio e la sicurezza di guida. Comprendere i sintomi di un impianto difettoso e seguire attentamente la procedura di spurgo, sia con attrezzatura professionale che con l'aiuto di un'altra persona, permette di risolvere efficacemente problemi legati alla presenza di aria nell'impianto. È sempre consigliabile consultare il manuale d'uso e manutenzione del proprio veicolo per specifiche dettagliate sui fluidi da utilizzare e sulle procedure raccomandate.
