Smontaggio della Plancia Centrale sulla Toyota Yaris (Modello Restyling 2004)

Lo smontaggio della plancia centrale su una Toyota Yaris, in particolare il modello restyling del 2004, può presentare delle specificità che differiscono dalle versioni precedenti. Questa operazione è spesso necessaria per diverse ragioni, come la sostituzione di componenti interni, l'installazione di un nuovo autoradio, o, come nel caso più comune, la sostituzione di una delle lampadine bruciate che illuminano le manopole del climatizzatore. A causa delle variazioni introdotte con il restyling, una guida fotografica pensata per la Yaris prima serie potrebbe non essere sufficiente a garantire il successo dell'operazione, rendendo la plancia ostinatamente inamovibile se ci si attiene strettamente a quelle indicazioni.

Comprendere la corretta procedura è fondamentale per evitare danni ai delicati componenti in plastica e ai cablaggi elettrici. Sebbene la logica di base dello smontaggio rimanga simile tra i modelli, i punti di fissaggio, il tipo di clip o viti e l'ordine delle operazioni possono variare significativamente. Il processo richiede pazienza e attenzione ai dettagli, preferibilmente con l'ausilio di strumenti adeguati per evitare di graffiare o rompere le superfici.

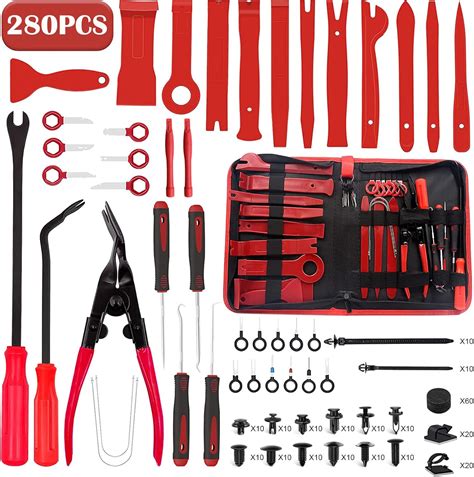

Strumenti Necessari per lo Smontaggio

Prima di iniziare qualsiasi operazione di smontaggio, è essenziale procurarsi gli strumenti corretti. L'uso di attrezzi improvvisati o non specifici può facilmente causare danni irreversibili alle plastiche interne, lasciando segni antiestetici o compromettendo l'integrità dei componenti. Gli strumenti consigliati includono:

• Levette di plastica o spatole in nylon: Questi attrezzi sono progettati specificamente per fare leva sui pannelli in plastica senza lasciare segni o graffi. Sono preferibili ai cacciaviti metallici, che possono facilmente rovinare le superfici.
• Cacciavite a croce (Phillips): Necessario per rimuovere eventuali viti che fissano la plancia o i pannelli circostanti.
• Cacciavite a taglio piccolo: Potrebbe essere utile per alcune clip o per fare leva in punti specifici con estrema delicatezza.
• Un panno morbido: Da utilizzare per proteggere le superfici adiacenti o per appoggiare i componenti smontati.
• Contenitore per le viti: Un piccolo recipiente per conservare le viti rimosse ed evitare di perderle.

Fasi Preliminari e Preparazione

Prima di procedere con lo smontaggio effettivo, è consigliabile eseguire alcune fasi preliminari per garantire la sicurezza e la facilità dell'operazione.

1. Parcheggio in un luogo sicuro: Assicurarsi che il veicolo sia parcheggiato su una superficie piana e stabile, con il freno a mano tirato.
2. Scollegamento della batteria: Anche se non strettamente necessario per la sola sostituzione di una lampadina, scollegare il terminale negativo della batteria è una buona pratica di sicurezza per prevenire cortocircuiti accidentali, specialmente se si lavora vicino ai cablaggi elettrici o si prevede di installare un nuovo autoradio.
3. Rimozione di oggetti personali: Liberare l'area di lavoro da eventuali oggetti personali che potrebbero ostacolare l'operazione o essere danneggiati.
4. Verifica del modello: Ribadire che si sta lavorando su una Yaris restyling del 2004, poiché le differenze rispetto alla prima serie sono cruciali. Molti utenti hanno risolto il problema di smontare la plancia centrale proprio comprendendo le specificità del proprio modello.

Smontaggio dei Pannelli Circostanti e della Cornice

Il processo di smontaggio della plancia centrale sulla Yaris restyling del 2004 inizia generalmente con la rimozione dei pannelli adiacenti e delle cornici che la contengono. Questi elementi sono spesso tenuti in posizione da una combinazione di clip a pressione e, a volte, viti nascoste.

1. Rimozione della cornice dell'autoradio: Questo è spesso il primo passo. Utilizzare le levette di plastica per fare leva delicatamente attorno ai bordi della cornice dell'autoradio. Le clip a pressione sono distribuite uniformemente. Iniziare da un angolo e procedere con cautela, facendo leva gradualmente fino a quando la cornice non si stacca completamente. Non tirare con forza eccessiva, poiché le clip potrebbero rompersi. Dopo aver liberato la cornice, potrebbe essere necessario scollegare eventuali connettori elettrici, come quelli per le luci di emergenza o per l'eventuale display integrato nella cornice stessa.
2. Svitamento dell'autoradio: Una volta rimossa la cornice, l'autoradio sarà accessibile e probabilmente fissato da quattro viti (a croce) negli angoli. Svitare queste viti e far scorrere delicatamente l'autoradio fuori dal suo alloggiamento. A questo punto, è necessario scollegare tutti i cavi sul retro dell'autoradio: il connettore ISO di alimentazione e altoparlanti, il cavo dell'antenna radio e, se presenti, i cavi per eventuali accessori (come un caricatore CD esterno o un ingresso AUX). Mettere l'autoradio in un luogo sicuro.

3. Accesso alle viti nascoste: In molti modelli di Yaris restyling, una volta rimosso l'autoradio, si rivelano viti aggiuntive che fissano la plancia centrale o i pannelli circostanti. È fondamentale ispezionare attentamente l'area per identificare tutte le viti. Queste potrebbero trovarsi ai lati dell'alloggiamento dell'autoradio o in posizioni meno evidenti.

Smontaggio della Plancia del Climatizzatore e dei Comandi

Dopo aver rimosso l'autoradio e aver identificato eventuali viti aggiuntive, si può procedere con la plancia vera e propria del climatizzatore. Questa sezione è particolarmente delicata a causa della presenza delle manopole e dei cavi dei comandi.

1. Rimozione delle manopole: Le manopole del climatizzatore (ventilazione, temperatura, direzione del flusso d'aria) sono solitamente a pressione. Afferrarle saldamente e tirarle verso l'esterno. Potrebbero essere un po' dure da rimuovere, ma non dovrebbero esserci viti che le fissano direttamente. Fare attenzione a non piegare o forzare eccessivamente l'albero su cui sono montate.
2. Svitamento della plancia del climatizzatore: Dopo aver rimosso le manopole, potrebbero rendersi visibili altre viti che fissano la plancia del climatizzatore al cruscotto. Queste viti sono spesso posizionate dietro le manopole stesse o lungo i bordi del pannello. Svitare tutte le viti identificate.
3. Distacco delle clip: La plancia del climatizzatore è quasi certamente fissata anche da clip a pressione, simili a quelle della cornice dell'autoradio. Utilizzare le levette di plastica per fare leva con delicatezza attorno ai bordi della plancia, procedendo gradualmente. L'obiettivo è liberare le clip senza romperle.
4. Scollegamento dei cavi: Man mano che la plancia del climatizzatore si allenta e viene estratta leggermente, si renderanno visibili i connettori elettrici e, cosa importante per la Yaris, i cavi meccanici delle manopole. Questi ultimi sono generalmente due o tre e sono collegati a sistemi di tiranti che regolano la temperatura e la direzione del flusso d'aria. Per scollegarli, è necessario sganciare l'estremità metallica del cavo dalla sua sede sul meccanismo della plancia e, successivamente, liberare la guaina del cavo dal suo alloggiamento. Prestare molta attenzione a come sono fissati per poterli ricollegare correttamente in seguito.

Questo è il passaggio dove spesso si incorre in difficoltà, soprattutto se si sta seguendo una guida per una versione precedente. Le specifiche del fissaggio dei cavi e la posizione delle clip possono variare leggermente. Una volta che tutti i cavi e i connettori sono stati scollegati, la plancia del climatizzatore potrà essere rimossa completamente.

Sostituzione delle Lampadine del Climatizzatore

Con la plancia del climatizzatore smontata, si avrà pieno accesso al retro del pannello dove si trovano le lampadine bruciate. Nel caso della Yaris del 2004, la causa principale dello smontaggio è spesso la sostituzione di una delle due lampadine che illuminano le manopole.

1. Identificazione delle lampadine: Sul retro del pannello dei comandi del climatizzatore, si noteranno dei piccoli portalampade, solitamente di colore nero o marrone, inseriti con un quarto di giro.
2. Rimozione delle lampadine: Utilizzare un piccolo cacciavite a taglio o un paio di pinzette sottili per ruotare i portalampade di circa un quarto di giro in senso antiorario e tirarli fuori.

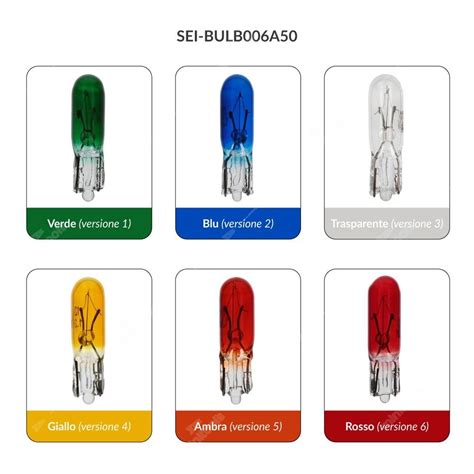

3. Sostituzione: Le lampadine sono generalmente del tipo "T5" o "neo wedge". Possono essere saldate al portalampade o semplicemente inserite a pressione. Se sono inserite, è sufficiente estrarre quella bruciata e inserire la nuova. Se sono saldate, sarà necessario acquistare un nuovo portalampade con lampadina già integrata o tentare di dissaldare e risaldare la nuova lampadina, operazione più complessa. È consigliabile sostituire entrambe le lampadine, anche se solo una è bruciata, per garantire una luminosità uniforme e prevenire una futura rottura dell'altra.
4. Test: Prima di rimontare tutto, è una buona idea ricollegare temporaneamente i connettori elettrici e verificare che le nuove lampadine funzionino correttamente accendendo le luci del veicolo.

Reinstallazione della Plancia Centrale

Il rimontaggio della plancia centrale segue l'ordine inverso dello smontaggio. È cruciale procedere con attenzione per assicurarsi che tutti i componenti siano riposizionati correttamente e che tutti i collegamenti siano saldi.

1. Ricollegamento dei cavi del climatizzatore: Questo è il passaggio più delicato. Ricollegare i cavi meccanici alle rispettive sedi sul retro del pannello del climatizzatore, assicurandosi che siano ben agganciati sia l'estremità metallica che la guaina. Testare il movimento delle manopole per verificare che i cavi operino correttamente i flap interni. Ricollegare anche i connettori elettrici.
2. Riposizionamento della plancia del climatizzatore: Spingere delicatamente la plancia del climatizzatore nel suo alloggiamento, assicurandosi che tutte le clip a pressione si aggancino e che le viti si allineino con i fori. Avvitare tutte le viti rimosse in precedenza.
3. Rimontaggio delle manopole: Spingere le manopole del climatizzatore sui rispettivi alberi fino a quando non si bloccano in posizione.
4. Ricollegamento e riposizionamento dell'autoradio: Ricollegare tutti i cavi all'autoradio (alimentazione, altoparlanti, antenna, accessori). Far scorrere l'autoradio nel suo alloggiamento e avvitarlo con le quattro viti.
5. Reinstallazione della cornice dell'autoradio: Posizionare la cornice dell'autoradio e spingerla con decisione fino a quando tutte le clip a pressione non si agganciano e la cornice non è ben salda. Assicurarsi di ricollegare eventuali connettori elettrici presenti sulla cornice stessa.
6. Ricontrollo: Eseguire un controllo finale di tutti i pannelli e i componenti per assicurarsi che siano ben fissati e che non ci siano parti allentate.
7. Ricollegamento della batteria: Se la batteria è stata scollegata, ricollegare il terminale negativo. A questo punto, potrebbe essere necessario reimpostare l'orologio dell'auto e i preset della radio.

Consigli Utili e Accorgimenti

• Fotografare i passaggi: Durante lo smontaggio, scattare fotografie ad ogni passaggio. Questo può essere estremamente utile come riferimento durante il rimontaggio, specialmente per i collegamenti dei cavi e la posizione delle viti.
• Delicatezza: Agire sempre con delicatezza. Le plastiche interne, soprattutto sui veicoli più datati, possono essere fragili e tendere a rompersi se sollecitate con forza eccessiva.
• Variazioni del modello: Anche all'interno dello stesso anno di produzione e dello stesso "restyling", potrebbero esserci leggere variazioni a seconda dell'allestimento o del mercato di destinazione. Non dare nulla per scontato e osservare attentamente il proprio specifico veicolo.
• Cercare guide specifiche: Sebbene questa guida sia pensata per la Yaris restyling del 2004, la ricerca di guide o video tutorial specifici per il proprio modello esatto (magari con riferimenti a codici telaio o versioni particolari) può offrire dettagli ancora più precisi.

Lo smontaggio della plancia centrale sulla Toyota Yaris restyling del 2004, sebbene richieda attenzione e precisione, è un'operazione che può essere portata a termine con successo seguendo i passaggi corretti. L'esperienza di molti utenti, come chi ha risolto il problema della lampadina bruciata o chi ha installato un autoradio, dimostra che con le informazioni giuste e gli strumenti adeguati, è possibile intervenire autonomamente sul proprio veicolo.
