Guida Completa allo Smontaggio e alla Sostituzione delle Testine di Sterzo nei Trattori Fiat

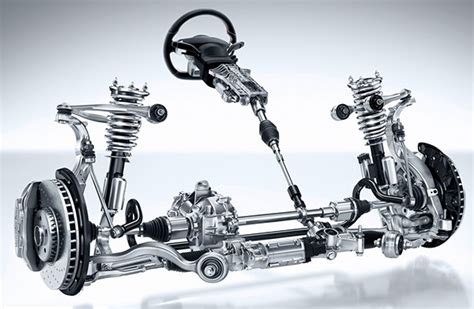

Le testine di sterzo sono componenti cruciali per la sicurezza e la precisione di guida di qualsiasi veicolo, inclusi i trattori Fiat. Permettono il collegamento tra il braccio dello sterzo e le ruote anteriori, consentendo al conducente di controllare la direzione del mezzo. L'usura o il danneggiamento di queste parti può compromettere seriamente la manovrabilità e la stabilità del trattore, rendendo necessarie la loro sostituzione per mantenere una guida sicura e precisa. Questo articolo fornisce una guida dettagliata su come affrontare lo smontaggio e il rimontaggio delle testine di sterzo su trattori Fiat, come i modelli 926 e 3050, e affronta anche argomenti correlati come la convergenza e alcuni problemi del sollevatore idraulico.

Identificazione dei Problemi e Sintomi di Usura

Il primo passo per un intervento efficace è saper riconoscere i segnali che indicano un problema alle testine di sterzo. Sintomi comuni che suggeriscono la necessità di una verifica o sostituzione includono:

• Gioco nel volante: Una sensazione di "vuoto" o eccessiva libertà di movimento del volante prima che le ruote rispondano.
• Rumori durante la sterzata: Clunk, scricchiolii o rumori metallici che si manifestano quando si gira il volante.
• Vibrazioni: Vibrazioni anomale avvertite attraverso il volante, soprattutto a determinate velocità.
• Necessità di continue correzioni in strada: Se il trattore tende a "vagare" o richiede costanti piccole correzioni al volante per mantenere una traiettoria rettilinea, questo può essere un segnale di usura delle testine o di problemi di convergenza.

In alcuni casi, un leggero gioco in una delle testine, come menzionato per un trattore che "in strada richiede sempre correzioni", è un chiaro indicatore che è giunto il momento di un intervento. Controllare regolarmente le testine di sterzo è fondamentale per prevenire problemi di usura più gravi e garantire la sicurezza operativa del mezzo.

Preparazione all'Intervento e Strumenti Necessari

Prima di iniziare qualsiasi operazione di smontaggio, è fondamentale preparare adeguatamente l'area di lavoro e disporre degli strumenti necessari. La sicurezza è prioritaria, quindi assicurarsi di lavorare su una superficie piana e stabile.

Strumenti Indispensabili:

• Crick idraulico e cavalletti di sicurezza: Per sollevare il trattore e mantenerlo in sicurezza.
• Chiavi fisse o a bussola: Di diverse dimensioni, in particolare per il dado di fissaggio della testina e per l'eventuale "26 mal concia" menzionata per lo stelo.
• Estrattore per testine di sterzo: Esistono vari tipi, dai più semplici a quelli professionali. L'uso di un estrattore è preferibile al martello per evitare danni.
• Martello (con cautela): Se si opta per il metodo a percussione, è necessaria una mazzetta da 1 kg o simile. Tuttavia, l'uso improprio può causare rotture.
• Grasso antigrippante al rame: Da applicare sulla conicità della nuova testina per facilitare futuri smontaggi.
• Chiave dinamometrica: Per serrare i dadi con la coppia specificata dal costruttore.
• Pennarello o vernice: Per segnare la posizione della vecchia testina sul tirante e facilitare il rimontaggio e la pre-convergenza.
• Occhiali di protezione e guanti da lavoro: Per la sicurezza personale.

Processo di Smontaggio delle Testine di Sterzo

Le testine di sterzo "sono avvitate allo stelo e non sarà facile" rimuoverle se grippate o molto serrate. Il processo richiede attenzione e l'uso delle tecniche corrette per evitare danni.

1. Sollevare e Stabilizzare il Trattore

Utilizzare il crick idraulico per sollevare la parte anteriore del trattore, garantendo che le ruote interessate siano sollevate da terra. Una volta sollevato, posizionare i cavalletti di sicurezza sotto il telaio del trattore in punti robusti. È fondamentale che il veicolo sia completamente stabile prima di procedere.

2. Rimuovere la Ruota (Opzionale ma Consigliato)

Sebbene non sempre strettamente necessario, rimuovere la ruota anteriore può offrire un accesso migliore alla testina di sterzo e facilitare le operazioni.

3. Allentare il Dado di Fissaggio della Testina

Individuare il dado castellato che fissa la testina di sterzo alla sede conica sul braccio dello sterzo o sul fuso a snodo. Rimuovere la coppiglia (se presente) e allentare il dado, senza rimuoverlo completamente in questa fase.

4. Staccare la Testina dalla Sede Conica

Questa è spesso la fase più critica. Esistono diversi metodi:

• Con l'estrattore per testine: Questo è il metodo più sicuro e raccomandato per staccare la testina dal braccio dello sterzo. L'estrattore applica una pressione controllata che separa il cono senza danneggiare i componenti circostanti.
• Metodo del "cilindretto filettato": Un utente ha descritto la realizzazione di "un cilindretto con un foro filettato del passo delle testine, dopodiché avvitato per 3 filetti sulla testina e con una mazzetta da 1 kg dati due colpi decisi la testina salta fuori!! anche senza nessun contrasto!". Questo metodo, seppur efficace, richiede una certa manualità e la costruzione di un attrezzo specifico.
• Metodo del crick idraulico e martello (con cautela): Una tecnica descritta consiste nel posizionare "crick idraulico sotto la barra da smontare vicino alla testina da levare, leggermente in spinta (basta poco, troppo rischi di piegare la barra), un paio di martellate di lato a dove sono infilate le testine e saltano fuori dalla sede in un attimo grazie alle vibrazioni!". È cruciale evitare di martellare direttamente sulla testina stessa, specialmente sul perno, per prevenire rotture come il "perno rotto dell'idroguida" menzionato. I colpi dovrebbero essere "di lato a dove sono infilate le testine", sulle "spalle" della sede conica, non sul perno. L'accoppiamento conico "deve 'sentire' il colpo, non la mazzata, si può operare anche con il martello, e la mazzetta contrapposta, ma bisogna saperlo fare, di solito basta un colpo, secco e dato nel punto giusto, diversamente diventa una violenza senza senso, con relativi danni irreparabili."
• Con il dado castellato invertito: "Se si è sicuri che le testine non siano inchiodate si può usare lo stesso dado castellato svitato e ri-avvitato dalla parte della merlatura, in modo da battere sulla faccia piana e non sui merli." Questo offre una superficie di battuta più ampia e meno dannosa.

5. Svitare la Testina dal Tirante

Una volta staccata dalla sede conica, la testina è avvitata al tirante dello sterzo. Prima di svitarla completamente, è fondamentale "segna la posizione della vecchia testina sul tirante per mantenere l'allineamento corretto." Questo è cruciale per una pre-convergenza che permetta di muovere il trattore dopo il rimontaggio e prima di una convergenza professionale. "Sullo stelo c'è uno squadro. Il problema è stato che dopo lo squadro c'è uno spazio di 2/3 mm e poi una linguetta in ferro." Queste particolarità costruttive possono richiedere attrezzi specifici o chiavi più sottili per accedere e allentare i controdadi o le linguette di bloccaggio prima di svitare la testina. Un utente ha menzionato di aver usato "una vecchia 26 mal concia" per far fronte a spessori anomali delle chiavi.

Installazione delle Nuove Testine di Sterzo

Le nuove testine, disponibili "a quasi 100 euro (l'uno) iva compresa", sono spesso compatibili con diversi modelli Fiat, come il 926 e il 3050.

1. Avvitare la Nuova Testina sul Tirante

"Avvita la nuova testina di sterzo sul tirante nella stessa posizione della vecchia," facendo riferimento ai segni precedentemente realizzati. Assicurarsi che i filetti siano puliti e, se necessario, lubrificati per facilitare l'avvitamento.

2. Fissare la Testina al Braccio dello Sterzo

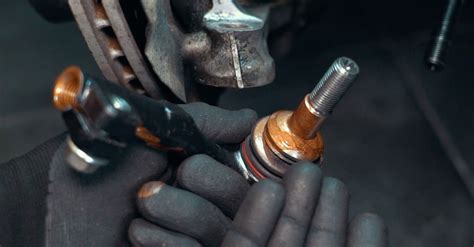

Inserire il perno conico della nuova testina nella sua sede sul braccio dello sterzo. Serrare il dado di fissaggio con una chiave dinamometrica, applicando la coppia di serraggio specificata dal costruttore. "Ad ogni rimontaggio va messo un po' di grasso antigrippante al rame sulla conicità della testina" per facilitare futuri smontaggi e prevenire il grippaggio.

3. Rimontare la Ruota e Abbassare il Trattore

Se la ruota è stata rimossa, rimontarla e serrare i dadi con la coppia appropriata. Successivamente, abbassare il trattore dai cavalletti di sicurezza e rimuovere il crick.

Convergenza delle Ruote Anteriori

Dopo aver sostituito le testine di sterzo, la convergenza delle ruote anteriori è un passaggio obbligato e cruciale. Sebbene "per la convergenza di solito si dà qualche piccolo grado di chiusura, senza impazzire troppo misurando i cerchi anteriori davanti e dietro all'altezza dell'asse," una regolazione precisa da parte di un professionista è sempre consigliata per garantire la massima efficienza e durata degli pneumatici.

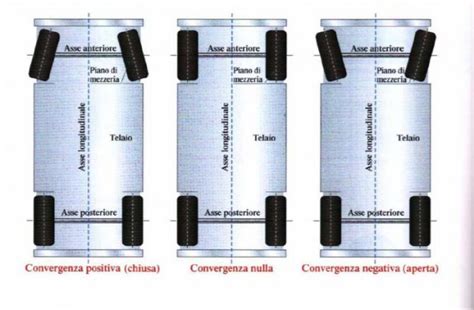

Principi Base della Convergenza:

La convergenza si riferisce alla differenza di distanza tra i bordi anteriori e posteriori dei pneumatici sulla stessa altezza.

• Convergenza positiva (chiusura): I pneumatici sono più vicini nella parte anteriore rispetto alla posteriore. Questo è spesso il caso per i trattori, per favorire la stabilità.
• Convergenza negativa (apertura): I pneumatici sono più lontani nella parte anteriore.

Una convergenza errata può causare usura irregolare degli pneumatici, maggiore consumo di carburante e una guida instabile. Dopo un intervento sulle testine, anche se è stata prestata attenzione a riposizionare le nuove testine in modo identico alle vecchie, è consigliabile far controllare e regolare la convergenza da un'officina specializzata.

Considerazioni Aggiuntive: Problemi del Sollevatore Idraulico

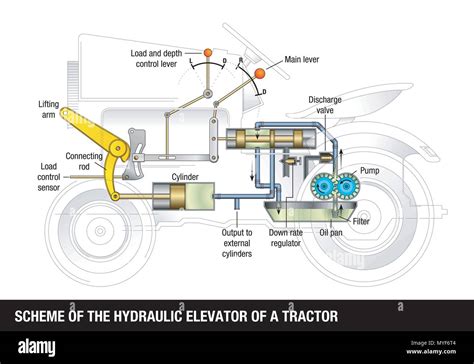

Durante la discussione sulle testine di sterzo, è emerso anche un problema relativo al sollevatore idraulico, con sintomi di "sali-scendi" dell'attrezzo. "Quello in foto è un sollevatore standard. Effettivamente quello del sali-scendi è il tipico segnale della tenuta del pistone interno rotta. Se alzi arriva a fine corsa, ma poi l'olio trafila e scende fino a quando il sistema livellante non si accorge che la posizione è sbagliata e procede al recupero."

Questo fenomeno suggerisce un difetto nel sistema di tenuta del pistone interno del sollevatore, che permette all'olio di trafilare e causare l'abbassamento graduale dell'attrezzo. Altre possibili cause, sebbene "le diagnosi da lontano sono sempre difficili," potrebbero essere "qualche valvola sporca o non ben funzionante".

Olio Idraulico Corretto:

Un altro punto sollevato riguarda il tipo di olio idraulico. L'utente ha notato che "l'olio all'interno del serbatoio c'è" ma ha dubbi sulla sua adeguatezza, poiché il "vecchio proprietario del trattore mi diceva che ci andava l'olio idraulico tipo il 46," mentre il "libretto che ci va il 15W40." È fondamentale attenersi scrupolosamente alle indicazioni del libretto di uso e manutenzione del trattore. L'uso di un olio non corretto può compromettere le prestazioni e la durata dei componenti idraulici. Il 15W40 è un olio motore multigrado che, in alcuni sistemi combinati motore/trasmissione/idraulico di trattori più vecchi, poteva essere specificato anche per l'idraulica, mentre l'olio idraulico 46 è specifico per sistemi idraulici. La verifica del libretto è l'unica via per determinare l'olio corretto.

Prevenzione e Manutenzione Regolare

La prevenzione è sempre la migliore cura. Una manutenzione regolare può estendere la vita delle testine di sterzo e di altri componenti vitali del trattore.

• Ispezione visiva: Durante ogni tagliando o cambio olio, dedicare qualche minuto all'ispezione visiva delle testine di sterzo. Controllare la presenza di crepe nelle cuffie in gomma, che possono permettere l'ingresso di sporco e acqua, accelerando l'usura.
• Verifica del gioco: Con il trattore sollevato e le ruote libere, afferrare la ruota alle ore 3 e 9 e provare a muoverla orizzontalmente. Un gioco eccessivo può indicare problemi alle testine di sterzo o ad altri componenti dello sterzo.
• Lubrificazione: Alcune testine di sterzo sono dotate di ingrassatori. Se presenti, lubrificarli regolarmente con grasso specifico.

Seguendo queste linee guida e prestando attenzione ai segnali di usura, è possibile mantenere il sistema di sterzo del trattore Fiat in condizioni ottimali, garantendo sicurezza ed efficienza nelle operazioni agricole.
