La Fiat Panda 4x4, icona di versatilità e robustezza, ha un impianto elettrico protetto da fusibili, componenti essenziali per la sicurezza dei circuiti. Se un dispositivo elettrico non funziona correttamente o presenta problemi, è probabile che il fusibile corrispondente si sia bruciato. La sostituzione è un'operazione relativamente semplice che può essere eseguita anche da chi non ha particolare esperienza meccanica, a patto di seguire attentamente le istruzioni.
Individuare le scatole dei fusibili
La Fiat Panda, e in particolare il modello 4x4 dell'anno 1988, presenta diverse scatole dei fusibili per organizzare e proteggere i vari circuiti elettrici. È fondamentale individuare la scatola corretta a seconda del problema riscontrato. Le informazioni specifiche sulle posizioni si trovano solitamente nel libretto di uso e manutenzione del veicolo o, in molti casi, sui coperchi stessi delle scatole dei fusibili.
Per facilitare la sostituzione dei fusibili, si possono utilizzare le pinze agganciate all'interno del coperchio della scatola dei fusibili, generalmente sul lato sinistro del cruscotto. Queste pinze sono progettate specificamente per afferrare e rimuovere i fusibili in modo sicuro e senza sforzo.

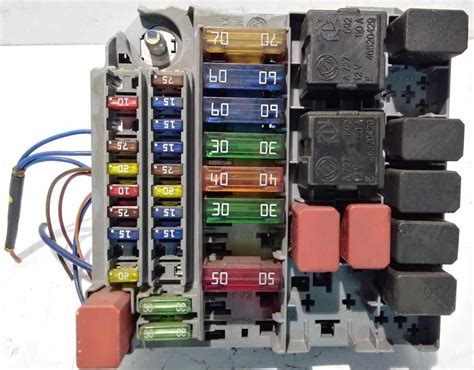

Scatola dei fusibili del vano motore
Una delle principali scatole dei fusibili della Fiat Panda si trova all'interno del vano motore, precisamente accanto alla batteria. Questa posizione è strategica per proteggere i componenti elettrici ad alto assorbimento e quelli direttamente collegati al motore e agli accessori principali.
Per accedere ai fusibili in questa scatola, è necessario svitare la vite (A) (come illustrato nella Fig. 109 nel manuale d'uso, per esempio) e successivamente sollevare il coperchio (B) verso l'alto. È importante notare che sul coperchio è riportato il numero che identifica il componente elettrico corrispondente a ciascun fusibile. Questa "mappa" è cruciale per identificare rapidamente il fusibile guasto e il suo ricambio corretto. Dopo aver sostituito il fusibile, è fondamentale assicurarsi di chiudere correttamente il coperchio (B) sull'unità di giunzione per proteggere i fusibili da agenti esterni come umidità e polvere.
Ecco un elenco parziale dei fusibili che potrebbero trovarsi in questa scatola e le loro corrispondenze, anche se alcune specifiche potrebbero variare leggermente a seconda dell'allestimento esatto della Panda 4x4 del 1988. Questo elenco è basato su informazioni generali per modelli simili e può servire come riferimento.
- F01 60 Amplificatori: Ventola abitacolo
- F08 40 Amplificatori: Fendinebbia
- F09 15 Amplificatori: Corna (clacson)
- F10 15 Amplificatori: Fari abbaglianti
- F14 15 Amplificatori: Parabrezza riscaldato
- F15 70 Amplificatori: Compressore aria condizionata
- F19 7.5 Amplificatori: Presa di alimentazione frontale (con o senza accendisigari)
- F20 15 Amplificatori: Pompa di benzina
- F21 15 Amplificatori: Blow-by
- F30 5 Amplificatori: +15 (*) luci di retromarcia
- F87 5 Amplificatori: Disappannamento dello specchio
- F88 7.5 Amplificatori: Finestra posteriore riscaldata
- F89 30 Amplificatori: Sensore dello stato di carica della batteria
- F90 5 Amplificatori: (*)+15 = polo positivo comandato dall'accensione
Scatola dei fusibili del cruscotto
Un'altra scatola dei fusibili importante, come indicato nella Fig. 110 (tipica nei manuali d'uso), si trova all'interno dell'abitacolo, vicino al lato sinistro del piantone dello sterzo. I fusibili in questa posizione sono facilmente accessibili dalla parte inferiore della plancia, rendendo la sostituzione relativamente comoda anche senza attrezzi particolari, se non le pinzette specifiche.
Questi fusibili tendono a proteggere i circuiti relativi agli accessori interni, alle luci dell'abitacolo, alla radio e ad altri sistemi di comfort e sicurezza meno direttamente collegati al motore. Anche in questo caso, le mappe che indicano a quali dispositivi sono collegati i vari fusibili si trovano nel libretto di uso e manutenzione o, frequentemente, sul coperchio che copre i fusibili stessi.
L' AUTO NON PARTE ? PROBLEMA ELETTRICO ? COME TROVARLO ?
Il processo di sostituzione del fusibile
Il processo per cambiare un fusibile bruciato è standard per la maggior parte dei veicoli, inclusa la Fiat Panda 4x4.
- Individuare la scatola e il fusibile: Partendo dal presupposto che un dispositivo elettrico non stia funzionando, il primo passo è identificare la scatola dei fusibili pertinente e, all'interno di essa, il fusibile specifico che protegge quel circuito. Le mappe dettagliate, come menzionato, si trovano nel libretto di uso e manutenzione o sul coperchio della scatola.
- Preparazione: È consigliabile spegnere il quadro e, se possibile, scollegare il terminale negativo della batteria per prevenire cortocircuiti accidentali durante la sostituzione, anche se per fusibili a basso amperaggio è spesso sufficiente spegnere il quadro.
- Rimozione del fusibile bruciato: Prendere la pinzetta apposita, che spesso si trova all'interno del vano stesso dei fusibili. Agganciare il fusibile che interessa e tirare energicamente per estrarlo.
- Ispezione del fusibile: Una volta estratto, osservare attentamente il filamento interno del fusibile. Questo deve essere intatto per funzionare correttamente. Se il filamento è spezzato o fuso, il fusibile è bruciato e deve essere sostituito. Se il filamento è intatto, il problema potrebbe risiedere altrove nel circuito elettrico, e si potrebbe rimontare il fusibile semplicemente.

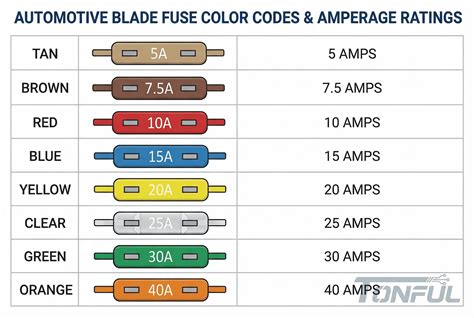

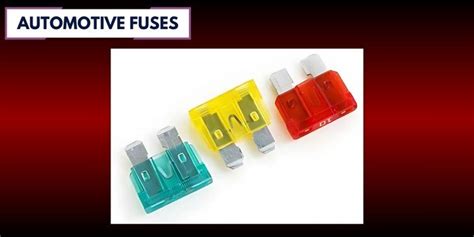

- Scelta del fusibile di ricambio: È di vitale importanza prendere un fusibile nuovo che abbia la stessa grandezza fisica, lo stesso colore (il colore indica l'amperaggio) e, soprattutto, lo stesso valore di amperaggio di quello bruciato. L'utilizzo di un fusibile con un amperaggio superiore può causare danni gravi all'impianto elettrico e ai componenti, mentre un fusibile con amperaggio inferiore si brucerà di nuovo immediatamente.
- Installazione del nuovo fusibile: Riposizionare il fusibile nuovo nello stesso posto da dove è stato rimosso quello bruciato. Assicurarsi che sia inserito saldamente nei contatti.
- Verifica: Dopo aver installato il nuovo fusibile, chiudere il coperchio della scatola dei fusibili, ricollegare la batteria (se scollegata) e accendere il quadro. Provare il dispositivo elettrico che prima non funzionava. Se il problema era effettivamente dovuto al fusibile, il dispositivo dovrebbe ora funzionare correttamente.
Considerazioni importanti sulla diagnostica
È importante sottolineare che la sostituzione di un fusibile è una soluzione temporanea se il problema che lo ha causato non viene risolto. Un fusibile si brucia per un motivo, che spesso è un sovraccarico del circuito o un cortocircuito. Se un fusibile si brucia ripetutamente, è un chiaro indicatore di un problema più serio nell'impianto elettrico che richiede l'intervento di un professionista.
Tutte le informazioni e gli schemi forniti, anche se basati su dati per Fiat Panda III, sono da intendersi come riferimento generale per la comprensione del sistema. Per la Fiat Panda 4x4 anno 1988, si raccomanda sempre di consultare il manuale d'uso e manutenzione specifico del veicolo, che fornirà le informazioni più precise e dettagliate per quel modello e anno di produzione. Le illustrazioni come Fig. 109 e Fig. 110 sono esempi tipici di come le informazioni sono presentate nei manuali tecnici.
Capire come cambiare i fusibili non solo risolve un problema immediato ma contribuisce anche a una maggiore consapevolezza del funzionamento della propria auto e alla capacità di gestire piccole emergenze in autonomia, mantenendo la Fiat Panda 4x4 efficiente e sicura sulla strada.
