Sostituzione della Frizione nel Martello Tassellatore Makita HR2470F: Guida Approfondita

Il martello tassellatore Makita HR2470F è un utensile robusto e versatile, apprezzato per la sua capacità di affrontare lavori impegnativi su calcestruzzo, muratura, legno e metallo. La sua efficacia è garantita da un motore potente e da caratteristiche di sicurezza integrate, tra cui una frizione di sicurezza. Tuttavia, come ogni componente meccanico soggetto a usura, anche la frizione può richiedere la sostituzione nel tempo. Comprendere come intervenire su questo elemento è fondamentale per prolungare la vita dell'utensile e garantirne un funzionamento sicuro e performante.

Il Martello Tassellatore Makita HR2470F: Caratteristiche Principali

Il Makita HR2470 è un trapano tassellatore con una fascia di prezzo media, in grado di tassellare calcestruzzo e muratura fino a 24 millimetri. Questo strumento è progettato per forare e scalpellare legno e metallo. È dotato di frizione di sicurezza e di reversibilità. La frizione di sicurezza garantisce all'operatore di essere sempre protetto, rendendola indispensabile ai fini della sicurezza. La reversibilità consente un cambio di rotazione istantaneo da antiorario ad orario e viceversa.

Ogni singolo colpo del martello perforatore Makita HR2470 sprigiona un'energia pari a 2,4 J (M), rendendolo molto potente ed efficace nell'uso. Le sue tre funzioni principali permettono di ruotare, percuotere o scalpellare. Il martello perforatore Makita HR2470 ha un giunto limitatore di coppia che protegge l'elettroutensile quando la punta è bloccata. L'interruttore del Makita è elettronico, studiato per un andamento a sinistra o a destra, e l'impugnatura è antiscivolo e pratica per essere utilizzata in qualsiasi condizione. La punta del trapano tassellatore Makita HR2470 è rinforzata, più resistente rispetto a quella di altri modelli della stessa categoria.

Il martello combinato Makita HR2470 pesa 2,9 kg e le sue dimensioni sono 370x84x214 mm. Per quanto riguarda le prestazioni, la potenza assorbita è di 780 W. Le capacità di foro sono le seguenti: acciaio 13 mm, legno 32 mm, cemento 24 mm, corona diamantata cemento 65 mm. Il Makita HR2470 è un robusto trapano SDS Plus per lavori impegnativi, ideale per forare e scalpellare cemento, pietra o ferro senza problemi. Grazie al design ergonomico e al peso contenuto, è facile da maneggiare e comodo da usare. Offre prestazioni affidabili nella foratura e scalpellatura di blocchi di cemento e metallo. Con una potente forza d'urto e tre modalità operative (foratura, foratura a percussione e scalpellatura), offre un'ampia gamma di applicazioni. L'impugnatura ergonomica e il peso ridotto garantiscono un lavoro confortevole anche per periodi prolungati.

Componenti Essenziali e Ricambi Originali Makita

Per la sostituzione o la riparazione di parti danneggiate del Martello Tassellatore SDS-PLUS 780 W 24 mm C/Led HR2470FT, è fondamentale utilizzare ricambi originali Makita. La qualità dei ricambi assicura la compatibilità e la longevità dell'utensile.

Tra i ricambi originali Makita specifici per i tassellatori SDS-PLUS HR2450FT, HR2470F, HR2470FT, BHR202RFE, BHR241RFE, BHR240RFE, BHR261DP1 e BHR262RDE, è disponibile la Frizione. Altri componenti rilevanti per la manutenzione e la riparazione includono:

• Coppia di Carboncini CB-325: per Smerigliatrici Angolari 9554HN - 9554HNG - 9554NB - 9555NB - 9557HN - 9557HNG - 9557HP - 9557NB.
• Anello O-Ring: per Martelli Tassellatori SDS PLUS e Scalpellatori, BHR202RFE - BHR240RFE - HK0500 - HR2020 - HR2450 - HR2470F e compatibili.
• Ingranaggio 51: per Tassellatori SDS-PLUS Makita HR2450FT - HR2470F - HR2470FT - BHR202RFE - BHR241RFE - BHR240RFE - BHR261DP1.
• Sfera in Acciaio Diametro mm 6: per Martelli Tassellatori SDS Plus ed Avvitatori a Batteria.
• Indotto: per Tassellatore 24 mm SDS Plus 780 W Makita HR2460 - HR2470F - HR2470FT.
• Statore: per Tassellatore 24 mm SDS Plus 780 W Makita HR2460 - HR2470F - HR2470FT.
• Ingranaggio 10: per Martelli Tassellatori :8HR202RFE - 8HR241RFE - 8HR261DP1 - 8HR262RDE - DHR202RMJ - HR2470FT - DHR263Z.
• Cuscinetto 606 2Z: per Smerigliatrice Angolare 9524NB.
• Molla 21-29: per Tassellatore 20 mm SDS Plus 710 W Makita HR2020.
• Portapunte Rapido SDS-PLUS: per Martelli Tassellatori, 2610T - HR2611FT - HR2470FT - DHR264Z.
• Guarnizione 17,5 X HR2210/20: per Tassellatori Makita HR2600 - HR2601 - HR2610T - BHR242RFE - DHR243RMJ.
• Deflettore: per Martelli Tassellatori HR2230 - HR2460 - HR2470 - HR2470F - HR2470FT.
• Portapunte: per Tassellatori HR2450FT - BHR243RFE - BHR261TDP1 - BHR262TRDE - DHR243RMJ.

È importante notare che le informazioni tecniche sui prodotti si basano su fonti ufficiali, ma possono contenere errori o errori di stampa. I produttori si riservano il diritto di modificare le caratteristiche dei prodotti o completare le descrizioni senza preavviso. Si consiglia vivamente di verificare i parametri importanti con un assistente alla vendita al momento dell'acquisto. Tutti i contenuti inclusi in questo catalogo sono proprietà intellettuale di www.bricoutensili.com.

La Frizione di Sicurezza: Funzione e Importanza

La frizione di sicurezza, o giunto limitatore di coppia, è un componente cruciale nel Makita HR2470. La sua funzione principale è proteggere sia l'operatore che l'utensile. Quando la punta del trapano si blocca improvvisamente in un materiale duro, la frizione interviene scollegando il motore dall'utensile di lavoro. Questo impedisce un contraccolpo violento che potrebbe causare lesioni all'operatore o danni irreparabili al motore e agli ingranaggi interni del trapano.

Senza una frizione funzionante, un blocco improvviso della punta potrebbe torcere il polso dell'operatore o, nel peggiore dei casi, far girare l'intero trapano in modo incontrollato. Inoltre, il motore subirebbe uno sforzo eccessivo, portando a surriscaldamento e potenziale bruciatura, e gli ingranaggi potrebbero rompersi a causa dello stress meccanico. La presenza di una frizione efficiente garantisce così un ambiente di lavoro più sicuro e una maggiore durata dell'elettroutensile.

Segnali di una Frizione Difettosa

Identificare i segnali di una frizione difettosa è il primo passo per una sostituzione tempestiva. I sintomi più comuni includono:

• Slittamento della Punta: Il trapano gira, ma la punta non ruota o ruota debolmente, specialmente sotto carico. Questo è un chiaro indicatore che la frizione non riesce a trasmettere la coppia necessaria.
• Rumori Strani: Si possono udire rumori di macinazione o "clic" ripetuti quando si tenta di forare, specialmente in materiali duri. Questi rumori suggeriscono che gli ingranaggi della frizione o altri componenti interni stanno slittando o ingaggiando in modo errato.
• Perdita di Potenza: Il trapano sembra avere meno forza di impatto o di rotazione del solito, anche se il motore gira regolarmente. Questo può essere dovuto a una frizione che non si innesta completamente o che slitta costantemente.
• Surriscaldamento Anomalo: Se la frizione slitta continuamente, genera attrito e calore, portando a un surriscaldamento del corpo dell'utensile, anche senza un uso prolungato o intenso.
• Mancato Arresto del Motore in Caso di Blocco: Se la punta si blocca e il motore continua a girare senza che la frizione scatti per disingaggiare la trasmissione, significa che il meccanismo di sicurezza è compromesso. Questo è il segnale più grave, poiché mette a rischio l'operatore e l'utensile.

Preparazione alla Sostituzione della Frizione

Prima di iniziare qualsiasi operazione di smontaggio, è fondamentale adottare alcune precauzioni per garantire la propria sicurezza e la corretta esecuzione del lavoro.

Sicurezza Prima di Tutto:

1. Scollegare l'Alimentazione: Assicurarsi sempre che l'utensile sia scollegato dalla rete elettrica. Questo previene avviamenti accidentali che potrebbero causare gravi infortuni.
2. Indossare DPI: Utilizzare occhiali di sicurezza, guanti da lavoro e, se necessario, una mascherina antipolvere. La polvere metallica o i frammenti possono essere pericolosi.

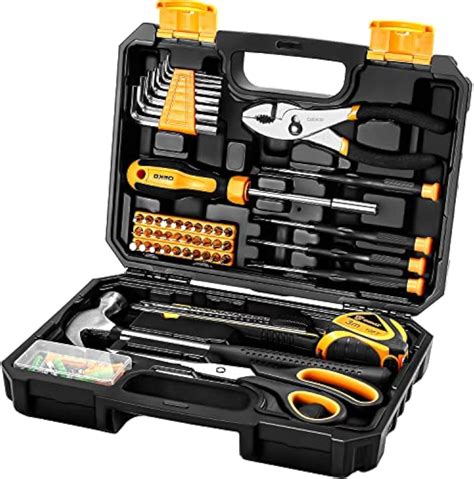

Strumenti Necessari:Per smontare il Makita HR2470F e sostituire la frizione, avrete bisogno di alcuni attrezzi comuni:

• Cacciaviti (a croce e a taglio di varie dimensioni)
• Chiavi a brugola o Torx (a seconda del tipo di viti utilizzate nel modello specifico)
• Pinze (a becco, a punta, per anelli Seeger se presenti)
• Sgrassatore e panno pulito
• Grasso per ingranaggi specifico per utensili elettrici
• Una superficie di lavoro pulita e ben illuminata
• Un contenitore per le viti e le piccole parti smontate (per evitare di perderle)

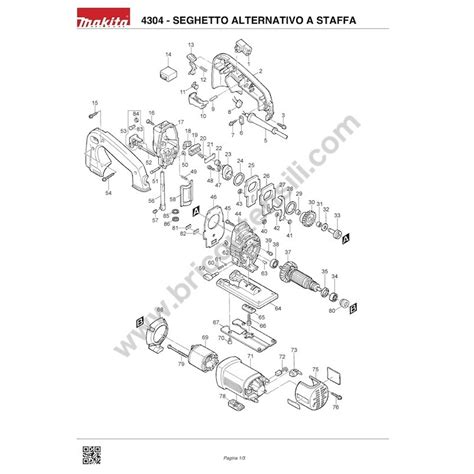

• Un esploso dell'utensile (reperibile online o nel manuale di servizio), che è un diagramma dettagliato che mostra l'assemblaggio dei componenti.

Smontaggio del Makita HR2470F: Passo Dopo Passo

Il processo di smontaggio deve essere eseguito con cautela e metodo, prestando attenzione a documentare (con foto o video) ogni passaggio.

1. Rimozione della Scocca Esterna:

   • Individuare e rimuovere tutte le viti che fissano le due metà del corpo dell'utensile. Queste sono solitamente viti a croce o Torx.
   • Separare delicatamente le due metà della scocca, facendo attenzione a non danneggiare i cavi interni o i componenti elettronici.
   • Prendere nota della posizione dei cavi e dei collegamenti prima di disconnetterli, se necessario, per accedere ai componenti interni.

2. Accesso al Gruppo Ingranaggi e Frizione:

   • Una volta aperta la scocca, si avrà accesso al motore e al gruppo ingranaggi. La frizione è tipicamente situata all'interno del riduttore, tra il motore e l'albero di trasmissione del mandrino.
   • Potrebbe essere necessario rimuovere ulteriori viti per separare il gruppo ingranaggi dal motore o dal resto della carcassa.

3. Localizzazione e Rimozione della Frizione Vecchia:

   • Consultare l'esploso del Makita HR2470F per identificare la posizione esatta della frizione e i componenti ad essa associati (molle, anelli, sfere).

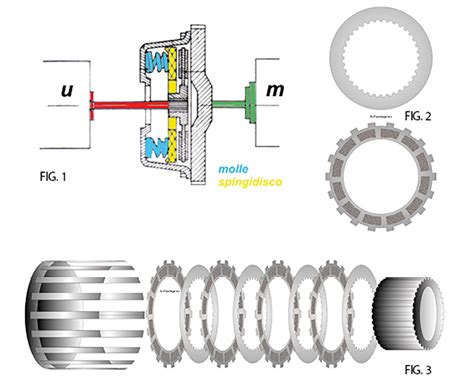

   • La frizione è spesso composta da dischi, molle di compressione (come la "Molla di Compres." menzionata nei ricambi), e un meccanismo di sfere o pioli che permettono lo slittamento controllato.
   • Utilizzare pinze adatte per rimuovere anelli Seeger o altre clip di fissaggio. Prestare particolare attenzione alla direzione e all'ordine di montaggio di molle e rondelle. È presente una "Sfera in Acciaio Diametro mm 6" che fa parte del meccanismo di innesto.

4. Pulizia e Ispezione:
   • Una volta rimossa la frizione difettosa, pulire accuratamente l'area circostante da residui di grasso vecchio, polvere e frammenti metallici.
   • Ispezionare gli ingranaggi adiacenti per segni di usura, scheggiature o deformazioni. Verificare anche lo stato di cuscinetti (come il "Cuscinetto 606 2Z" o altri cuscinetti rilevanti nel gruppo ingranaggi) e guarnizioni ("Guarnizione 17,5 X HR2210/20", "Anello O-Ring" per Martelli Tassellatori SDS PLUS e Scalpellatori) e sostituirli se appaiono danneggiati.

Installazione della Nuova Frizione

L'installazione della nuova frizione richiede precisione e l'applicazione corretta del lubrificante.

1. Assemblaggio della Nuova Frizione:

   • Montare la nuova frizione (Ricambio originale Makita, Frizione per Tassellatori SDS-PLUS Makita HR2450FT - HR2470F - HR2470FT - BHR202RFE - BHR241RFE - BHR240RFE - BHR261DP1 - BHR262RDE) seguendo l'ordine inverso dello smontaggio. Assicurarsi che tutti i componenti, come la "Molla di Compres." e la "Sfera in Acciaio Diametro mm 6", siano posizionati correttamente.
   • Applicare il grasso specifico per ingranaggi sui componenti della frizione e sugli ingranaggi adiacenti. Il grasso riduce l'attrito, il rumore e l'usura. Non esagerare con la quantità, ma assicurarsi che tutte le superfici di contatto siano ben lubrificate.

2. Rimontaggio del Gruppo Ingranaggi e della Scocca:

   • Reassemblare il gruppo ingranaggi, assicurandosi che tutti gli ingranaggi (come l'"Ingranaggio 51" e l'"Ingranaggio 10" per i vari modelli di tassellatori) siano correttamente allineati e ingaggiati.
   • Verificare che i cavi elettrici siano posizionati in modo da non essere pizzicati o schiacciati durante la chiusura della scocca.
   • Richiudere le due metà della scocca esterna, fissandole con tutte le viti rimosse in precedenza. Serrare le viti con una forza adeguata, evitando di stringere eccessivamente per non danneggiare la plastica.

Test Funzionale e Manutenzione Preventiva

Dopo aver rimontato l'utensile, è essenziale eseguire un test funzionale per assicurarsi che la sostituzione della frizione sia avvenuta correttamente e che l'utensile funzioni in sicurezza.

1. Test Iniziale:

   • Collegare l'utensile all'alimentazione.
   • Avviarlo a vuoto per qualche secondo, in tutte le modalità disponibili (rotazione, percussione, scalpellatura), per verificare che non ci siano rumori anomali o vibrazioni eccessive.
   • Controllare la reversibilità (cambio di rotazione istantaneo da antiorario ad orario e viceversa) per assicurarsi che funzioni correttamente.

2. Test Sotto Carico Leggero:

   • Utilizzare il trapano su un materiale non troppo resistente, come legno o un mattone morbido, per verificare che la frizione trasmetta la coppia in modo efficace.
   • Provocare un leggero blocco della punta per testare l'intervento della frizione di sicurezza. Dovrebbe scattare e limitare la rotazione della punta, proteggendo l'operatore.

3. Manutenzione Preventiva:
   • Pulizia Regolare: Dopo ogni utilizzo, pulire l'esterno dell'utensile e rimuovere la polvere dal portapunta (come il "Portapunte Rapido SDS-PLUS" o il "Portapunte per Tassellatori" a seconda del modello) e dalle prese d'aria. Questo previene l'accumulo di sporco che potrebbe ostacolare il funzionamento o causare surriscaldamento.
   • Lubrificazione Periodica: Se il modello lo permette, applicare periodicamente un lubrificante specifico ai meccanismi interni del mandrino SDS-Plus.
   • Controllo dei Carboncini: Se il trapano presenta carboncini (come i "Carboncini CB-325" per smerigliatrici angolari, o equivalenti per il tassellatore), monitorarne l'usura e sostituirli quando necessario per mantenere l'efficienza del motore.

Importanza dell'Utilizzo di Ricambi Originali

Come menzionato, l'utilizzo di ricambi originali Makita è cruciale. Sebbene possano esistere alternative più economiche sul mercato, i ricambi originali sono progettati specificamente per l'utensile, garantendo:

• Compatibilità Perfetta: Nessun adattamento o modifica necessaria, evitando potenziali danni o malfunzionamenti.
• Qualità dei Materiali: I ricambi originali sono realizzati con materiali di alta qualità, progettati per resistere allo stress e all'usura tipici dell'utensile. Questo include la "Molla di Compres." e la "Sfera in Acciaio Diametro mm 6" che sono parti integranti del meccanismo della frizione.
• Prestazioni Ottimali: La frizione, l'indotto, lo statore, gli ingranaggi (come l'Ingranaggio 51 e l'Ingranaggio 10), e gli altri componenti originali lavorano in armonia per assicurare che il trapano mantenga le sue prestazioni dichiarate, inclusa la forza d'impatto di 2,7 joule e la potenza assorbita di 780 W.
• Sicurezza Accresciuta: I componenti di sicurezza, come la frizione stessa, sono testati per rispondere ai più elevati standard di sicurezza, proteggendo l'operatore dal contraccolpo in caso di blocco della punta.
• Garanzia del Produttore: L'utilizzo di ricambi originali può essere un requisito per mantenere valida la garanzia del produttore.

Considerazioni Finali

Il Makita HR2470F è un eccellente tassellatore/scalpellatore con un rapporto qualità/prezzo eccellente. Un modello leggermente più costoso è l'HR2470FT, che offre la possibilità di sostituire molto rapidamente il mandrino SDS Plus con un mandrino autoserrante (in dotazione con l'FT). Questo particolare permette di utilizzare l'utensile sia come ottimo trapano per qualunque materiale con punte ad attacco cilindrico, sia come eccellente tassellatore/scalpellatore su calcestruzzo utilizzando SDS. Adattatori aftermarket per montare un mandrino a cremagliera o autoserrante su un mandrino SDS tendono a produrre un trapano mediocre con "giochi" troppo elevati, che possono portare alla rottura delle punte al di sotto di 4-5 mm. Pertanto, la scelta di ricambi originali e la corretta manutenzione sono fondamentali per preservare la versatilità e l'efficacia di questi strumenti.

La sostituzione della frizione, pur essendo un intervento che richiede attenzione, è alla portata di chi ha una buona manualità e gli strumenti giusti. Seguire attentamente le istruzioni e consultare la documentazione tecnica del produttore assicurerà un risultato ottimale, riportando il vostro Makita HR2470F alla sua piena efficienza e sicurezza.
