La sostituzione del kit frizione in veicoli con cambio manuale, come l'Opel Astra H, è generalmente considerata un'operazione che non presenta particolari difficoltà o procedure complesse, a differenza di quanto accade con i cambi automatici o robotizzati. Tuttavia, possono insorgere imprevisti che complicano l'intervento, come si è verificato in alcune vetture Opel, in particolare un'Astra H GTC con codice motore Z19D. Questo articolo approfondirà un caso specifico di malfunzionamento del pedale della frizione, esplorando le cause e le soluzioni.
Il Volano a Doppia Massa e la Necessità di Sostituzione

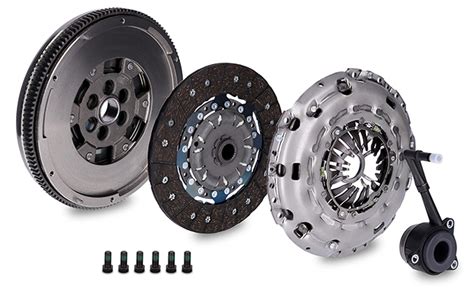

Il problema iniziale riscontrato sulla vettura era legato al volano a doppia massa. Il veicolo presentava forti vibrazioni del motore che si ripercuotevano sull'intera scocca, un sintomo inequivocabile di un malfunzionamento di questo componente. Per risolvere il problema, è stato necessario procedere con la sostituzione del volano, del kit frizione autoregolante e del cuscinetto reggispinta idraulico. L'operazione di sostituzione di questi componenti è stata eseguita senza particolari inconvenienti fino alla prova su strada del veicolo.
Anomale Comportamento del Pedale Frizione Dopo la Riparazione
Durante la prova su strada successiva alla sostituzione, sono state riscontrate anomalie significative nei cambi di marcia. Il funzionamento del pedale della frizione, in particolare, si è rivelato irregolare. Premendo il pedale per effettuare un cambio di marcia, questo scendeva con fatica e, soprattutto, tornava indietro molto lentamente, al punto che il veicolo rimaneva in folle per un tempo eccessivo. Questo comportamento anomalo ha subito destato preoccupazione, suggerendo un problema nel sistema della frizione appena revisionato.
Come funziona la Frizione?
Indagine sul Problema: Cuscinetto o Pompa Frizione?
Il problema riscontrato sembrava riguardare direttamente il cuscinetto della frizione. Si aveva l'impressione che il cuscinetto continuasse a spingere il diaframma del meccanismo anche nella fase di rilascio del pedale, impedendo il corretto ripristino della posizione di riposo. Per escludere altre possibili cause, è stato verificato il funzionamento della pompa frizione, constatando che quest'ultima operava correttamente e non era la fonte del malfunzionamento.
Data la persistenza del problema e l'esclusione della pompa, si è proceduto con un nuovo smontaggio del cambio per controllare l'integrità dei componenti appena installati. Tuttavia, un'ispezione approfondita non ha evidenziato anomalie particolari o difetti nei nuovi pezzi. Questo ha reso la situazione ancora più enigmatica, portando a riconsiderare l'intera sequenza delle operazioni svolte.
L'importanza dell'O-ring: Un Dettaglio Cruciale

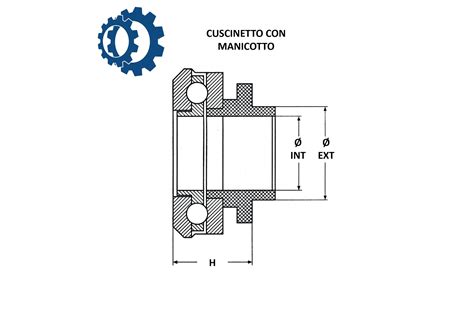

Ripercorrendo attentamente le fasi di montaggio, l'attenzione si è concentrata sul cuscinetto reggispinta idraulico, sospettando che, nonostante fosse nuovo, potesse essere la causa del problema. Per un confronto diretto, è stato rimosso il nuovo cuscinetto con la relativa tubazione idraulica fino al raccordo del tubo di mandata. Confrontandolo con il vecchio cuscinetto, è emersa un'anomalia cruciale: l'O-ring situato all'estremità della tubazione di ingresso olio non era presente sul vecchio componente.

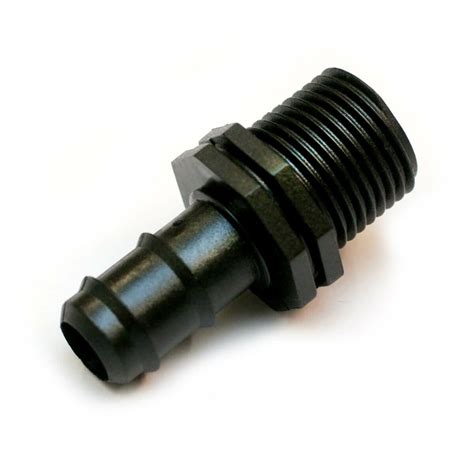

Questa osservazione ha indirizzato l'indagine verso la tubazione idraulica del cuscinetto reggispinta. È stato controllato il raccordo in plastica sul tubo di mandata dell'olio, dove si trova l'ugello di spurgo del circuito. A un primo esame visivo, l'O-ring non sembrava essere presente all'interno del raccordo in plastica. Tuttavia, una volta svitato l'ugello di spurgo, è stato inserito un piccolo perno sottile per verificare l'assenza di ostruzioni nel tubo. È stato proprio grazie a questa operazione che si è potuta riscontrare la presenza del vecchio O-ring all'interno del raccordo. Un controllo visivo iniziale aveva mancato questo dettaglio, poiché sia l'interno del raccordo che l'O-ring stesso sono di colore nero, rendendo difficile l'individuazione.
La Causa del Malfunzionamento: Un O-ring "di Troppo"
Il malfunzionamento della frizione era stato innescato durante la riparazione del guasto al volano. Nel rimuovere il cuscinetto reggispinta originale, il relativo O-ring era rimasto incastrato nell'estremità inferiore del raccordo in plastica sulla mandata dell'olio. Questo semplice O-ring, rimasto erroneamente nel raccordo, creava un'ostruzione.
Questo O-ring "di troppo" impediva al fluido idraulico di tornare correttamente nel senso opposto, dopo essere stato messo in pressione per azionare l'avanzamento del cuscinetto reggispinta verso il meccanismo della frizione. Di conseguenza, l'olio idraulico faticava a defluire, causando un accumulo di pressione e un ritorno lento e incompleto del pedale.
La Durezza del Pedale della Frizione Spiegata
Ecco la spiegazione dell'indurimento del pedale della frizione riscontrato durante una scalata o dopo due o tre azionamenti ripetuti del pedale. In pratica, a causa di questa ostruzione nella tubazione (che funge sia da mandata che da ritorno), l'olio incontrava molta difficoltà a tornare alla sua posizione originale, rendendo il pedale della frizione sempre meno azionabile e bloccandolo in una posizione intermedia.
La scoperta di questo piccolo, ma cruciale, dettaglio ha risolto il mistero del malfunzionamento. Si è rivelato un esempio lampante di come anche un componente apparentemente insignificante possa avere un impatto significativo sul funzionamento di un sistema complesso come la frizione di un veicolo. Fortunatamente, non si è forzato il pedale, altrimenti il cuscinetto reggispinta avrebbe potuto subire danni irreparabili a causa di un'eccessiva corsa.
Compatibilità dei Ricambi e Codici Specifici
Quando si parla di ricambi, in particolare per componenti di carrozzeria, la maggior parte di essi sono uguali a prescindere dall'alimentazione (benzina o diesel) e dalla motorizzazione specifica dell'auto. Tuttavia, per componenti meccanici complessi come quelli della frizione, la compatibilità è critica.
È fondamentale verificare che il codice del ricambio, come ad esempio il codice 90590574, coincida con quello presente sul ricambio originale del veicolo. Se non è possibile verificare il codice perché il pezzo è ancora montato, è consigliabile contattare una concessionaria ufficiale Opel o qualsiasi altra concessionaria autorizzata, fornendo il numero di telaio del veicolo. La concessionaria sarà in grado di fornire tutti i codici relativi al ricambio specifico, permettendo così di verificare la compatibilità in modo accurato e prevenire ulteriori inconvenienti.
