L'installazione di un nuovo autoradio sulla Fiat Bravo può presentare alcune sfide, specialmente quando si tratta di gestire la connettività e le funzionalità specifiche del veicolo. Questo articolo si propone di fornire una guida dettagliata, affrontando i dubbi più comuni relativi ai connettori, ai segnali CAN bus, all'alimentazione dell'antenna e ai collegamenti per la telecamera posteriore. Utilizzeremo le informazioni disponibili per chiarire questi aspetti, offrendo soluzioni pratiche per un'installazione senza intoppi.

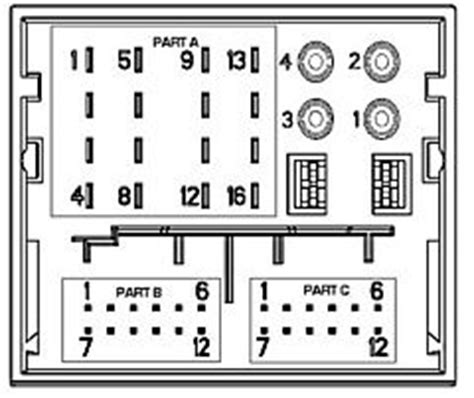

La Complessità del Connettore Autoradio: Oltre i Colori Standard
Uno degli aspetti più frustranti nell'installazione di un autoradio aftermarket è la potenziale discrepanza tra i colori dei cavi dell'autoradio e quelli del cablaggio del veicolo. Mentre in molti casi i colori seguono uno standard ISO, la Fiat Bravo può presentare delle eccezioni, rendendo indispensabile l'uso di un tester per una corretta identificazione dei fili.

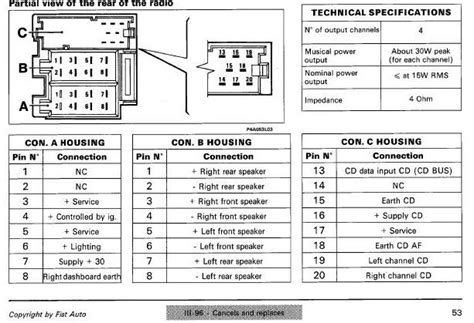

Le informazioni disponibili suggeriscono che i cavi Giallo-Nero (posizione 6) e Nero (posizione 8) siano collegati all'illuminazione dell'autoradio e alla massa, rispettivamente. Tuttavia, la presenza di fili tranciati e tirati sullo spinotto di alimentazione indica la necessità di un'indagine approfondita.
Per determinare la funzione dei cavi rimanenti, è consigliabile utilizzare un tester. Tenendo un puntale fisso sul cavo di massa (solitamente nero), si può passare l'altro puntale sui restanti fili. La presenza di 12V attivi indicherà i fili di alimentazione. Si dovrebbero identificare il positivo (solitamente giallo) e il sotto chiave (solitamente rosso), che riceve alimentazione solo quando il quadro è acceso.
Per l'illuminazione notturna, è necessario identificare il cavo che fornisce 12V quando i fari sono accesi. Questo cavo è responsabile della riduzione dell'illuminazione dell'autoradio durante la guida notturna, migliorando la visibilità.
Un altro cavo da considerare è quello destinato all'antenna elettrica (spesso blu), che potrebbe non essere utilizzato se l'antenna della Bravo è passiva o se si opta per un'antenna diversa.
Decodificare il CAN bus: Comandi al Volante e Segnali Essenziali
La Fiat Bravo, come molti veicoli moderni, utilizza il sistema CAN bus per la comunicazione tra le varie centraline e componenti. Questo sistema può rappresentare una sfida durante l'installazione di un autoradio non originale, poiché i comandi al volante e altri segnali utili potrebbero non essere direttamente accessibili.
La menzione di una "scatoletta per il canbus" in un adattatore acquistato su Amazon suggerisce l'uso di un decodificatore CAN bus. Questo dispositivo è fondamentale per interpretare i segnali trasmessi sulla rete CAN e renderli compatibili con l'autoradio aftermarket. Senza un decodificatore adeguato, i comandi al volante, il segnale di retromarcia e altri dati potrebbero non funzionare.
Se l'adattatore non include un decodificatore CAN bus, o se questo non funziona correttamente, potrebbe essere necessario esternalizzare i cavi KEY e collegarli direttamente ai pin del connettore presente sotto il volante. Questa operazione, sebbene più complessa, può garantire il recupero delle funzionalità desiderate. La ricerca di tutorial video specifici per la Fiat Bravo può essere molto utile in questo scenario.
Un aspetto cruciale è il segnale "Reverse Detecting Line" (spesso collegato al pin A5). Questo segnale informa l'autoradio quando viene inserita la retromarcia, permettendo, ad esempio, l'attivazione automatica della telecamera posteriore. Con un adattatore CAN bus, è probabile che questo segnale venga recuperato direttamente dalla rete CAN. In assenza di un sistema CAN bus, l'indicazione di collegarlo al filo della telecamera e poi al positivo del fanale di retromarcia è una soluzione alternativa, sebbene debba essere verificata la compatibilità con il nuovo adattatore.
CANBUS spiegato! Configura l'autoradio Android con il cablaggio della tua auto
Alimentazione dell'Antenna e Segnale "Rev-out": Dettagli da Non Sottovalutare
L'alimentazione dell'antenna è un altro punto che richiede attenzione. Il cavo dell'antenna sulla Fiat Bravo è descritto come un cavo nero senza sigle, posizionato esternamente rispetto agli altri cavi di alimentazione e casse. Se si sospetta un malfunzionamento dell'antenna, potrebbe essere necessario sostituire l'intero cavo fino al tetto.
Per quanto riguarda il segnale "Rev-out" (uscita retromarcia), vi è un dubbio riguardo al suo utilizzo per alimentare la telecamera posteriore oltre che come segnale alla radio. Un tutorial suggerisce di tagliare il cavo che va dal decoder all'ingresso radio e prelevare l'alimentazione della retrocamera da lì. Tuttavia, l'alimentazione della telecamera direttamente dal fanale di retromarcia è un'alternativa valida, soprattutto considerando che l'assorbimento di una retrocamera raramente supera i 500 mA, rendendo la sezione del filo adeguata. La scelta dipende dalla configurazione dell'impianto e dalla preferenza personale.
Valutazione degli Adattatori e Sostituzione Componenti
Di fronte alle problematiche dei connettori originali, l'acquisto di un nuovo spinotto ISO può essere una soluzione economica ed efficace, con un costo che si aggira solitamente tra i 5 e i 7 euro. Questa operazione consente di avere connessioni pulite e sicure, evitando problemi legati a fili tranciati o deteriorati.
Anche lo spinotto dell'antenna merita attenzione. Sebbene possa sembrare integro, un'ispezione più approfondita con il tester può rivelare problemi nascosti. La sostituzione completa del cavo dell'antenna è la soluzione più sicura per garantirne il corretto funzionamento.
Quando si seleziona un adattatore per autoradio, è fondamentale verificare che sia specificamente progettato per il modello di veicolo, come nel caso di un adattatore "fatto apposta per la bravo" che include un decodificatore CAN bus. La mancanza di istruzioni da parte del venditore sottolinea l'importanza di ricercare autonomamente schemi e guide online, come quelli disponibili su piattaforme come AliExpress.
La comprensione di ogni singolo pin e della sua funzione è cruciale. L'utilizzo di un tester, unito a una buona dose di pazienza e ricerca, permette di superare gli ostacoli legati ai cablaggi non standardizzati, assicurando che il nuovo autoradio funzioni al meglio, integrandosi perfettamente con le funzionalità del veicolo.
