L'integrazione di dispositivi audio esterni nelle autoradio di serie è una funzionalità sempre più richiesta dagli automobilisti moderni. Per i possessori di Opel Mokka, e in particolare per quelli dotati di autoradio come la CD30 MP3, comprendere il funzionamento e l'attivazione dell'ingresso AUX tramite connettore mini ISO maschio è fondamentale. Questo articolo esplora in dettaglio le specifiche tecniche, le procedure di installazione e le possibili problematiche relative a questa configurazione, mirando a fornire una guida esaustiva sia per l'utente alle prime armi che per l'appassionato più esperto.
Comprendere i Connettori Audio nelle Autoradio Opel
Ogni casa automobilistica sviluppa soluzioni specifiche per collegare l'impianto audio principale dell'auto ai vari componenti, come l'autoradio, gli altoparlanti e i servizi accessori. Questi servizi accessori possono includere display multifunzione, porte USB per la riproduzione di file multimediali, e comandi al volante che permettono di gestire l'impianto audio senza distogliere l'attenzione dalla guida. L'autoradio originale funge da cuore del sistema, gestendo tutte queste connessioni.
Nel caso specifico delle autoradio Opel, sono comunemente impiegati diversi tipi di connettori, tra cui il connettore mini ISO. Questo connettore, di forma compatta e con un sistema di aggancio a incastro, è spesso utilizzato per convogliare segnali audio e dati. La configurazione "maschio" si riferisce alla parte del connettore che presenta i pin sporgenti, destinati ad essere inseriti in una presa femmina corrispondente sull'autoradio o su un cablaggio adattatore.
Il Caso Specifico della CD30 MP3 e l'Attivazione dell'AUX-IN
Molti utenti hanno riscontrato la necessità di attivare l'ingresso AUX-IN su autoradio come la CD30 MP3, specialmente quelle con 9 tasti, che non dispongono nativamente di una presa jack per dispositivi esterni. La domanda che sorge spontanea è se esista un cavo "già fatto" con un connettore mini ISO maschio da un lato e un jack audio standard dall'altro, o se sia necessario un approccio più manuale.
La realtà è che, sebbene esistano in commercio cavi adattatori specifici, la loro reperibilità nei negozi fisici può essere limitata, rendendo la ricerca online più fruttuosa. In alternativa, è possibile realizzare un cavo personalizzato. Questo implica procurarsi un jack maschio da 3.5mm e dei fili conduttori, per poi inserirli nei pin corretti del connettore mini ISO. La piedinatura esatta dei pin è cruciale per il corretto funzionamento. Generalmente, i pin dedicati all'ingresso AUX sono identificati come AUX L (segnale audio sinistro), AUX R (segnale audio destro) e AUX GND (massa).
Una volta effettuato il cablaggio, la domanda che segue è se sia sufficiente premere il tasto "FM" ripetutamente per commutare sull'ingresso AUX, o se sia necessaria un'attivazione software tramite la diagnostica Opel. L'esperienza degli utenti suggerisce che, in molti casi, l'attivazione via software è un passaggio obbligato.
Problematiche Comuni e Soluzioni Tentate
Diversi utenti hanno condiviso le loro esperienze, evidenziando le sfide incontrate. Un utente ha descritto di aver preparato un cavo utilizzando fili di una vecchia ventola per PC e un jack audio, inserendo i cavi nei pin 31, 32 e 38 del connettore. Nonostante l'accensione della radio e i tentativi di commutazione tramite il tasto FM, l'ingresso AUX non è stato rilevato. Questo scenario sottolinea l'importanza non solo del cablaggio corretto, ma anche dell'attivazione elettronica della funzione.
Un altro caso riguarda un'Astra Van, ordinata con il pack MP3 ma consegnata con una semplice CD30. Il concessionario ha inizialmente affermato che la versione van non supportava l'opzione MP3 e non poteva essere sostituita. Tuttavia, un'indagine personale ha rivelato la presenza di un connettore dietro il freno a mano e che l'ingresso AUX era già collegato allo stereo. L'acquisto e il collegamento del jack originale non hanno risolto il problema, portando alla conclusione che fosse necessario o "mandare a massa il mute" o richiedere l'attivazione in officina.
L'Importanza dell'Attivazione tramite Diagnostica Opel (Tech2)
La necessità di un intervento tramite la diagnostica Opel, come il sistema Tech2, emerge con forza dalle testimonianze. In alcuni casi, i pin dedicati all'AUX-IN sull'etichetta della radio erano visibili ma privi di cavi. Il problema si è spesso rivelato essere la mancata attivazione della funzione nel software dell'autoradio.
Un utente ha descritto un tentativo di attivazione in officina Opel. Dopo un'iniziale reticenza del tecnico, è stato fissato un appuntamento per una modifica che prevedeva il cambio del "code-index" della radio, con un costo stimato intorno ai 40€. Questo suggerisce che l'operazione è tecnicamente possibile, ma richiede strumenti e conoscenze specifiche.
La procedura di attivazione tramite Tech2 può essere complessa. Si procede con la selezione del modello e dell'anno del veicolo, e il Tech2 riconosce automaticamente l'autoradio. La fase cruciale è la programmazione, dove si può incontrare un bivio: attivare l'AUX-IN o meno. La scelta errata o l'inserimento di codici non corretti impediscono il corretto funzionamento. La mancanza della CD30 MP3 nelle liste di programmazione ufficiali per alcune versioni di Astra H ha creato ulteriore confusione. È stato ipotizzato che gli accordi tra GM e Grundig per l'attivazione AUX-IN fossero stati stipulati dopo il 2007, il che potrebbe spiegare perché autoradio prodotte nel 2006, ma installate su veicoli del 2007, non presentino la funzione attiva di default.
Identificare la Propria Autoradio: CD30 vs CD30 MP3
Un dubbio comune riguarda l'identificazione della propria autoradio, in particolare se si tratta di una CD30 o di una CD30 MP3. La distinzione è fondamentale perché la capacità di riprodurre file MP3 e la disponibilità di funzionalità aggiuntive come l'AUX-IN possono variare. Solitamente, le autoradio CD30 MP3 presentano il tasto "MP3" ben visibile sul pannello frontale. In assenza di questo tasto, è probabile che si tratti di una versione standard CD30. L'etichetta posta sul corpo dell'autoradio può fornire ulteriori dettagli tecnici, inclusi codici prodotto e date di produzione.
Il Mistero del Cavo Mancante: Dove Va a Finire?
Un enigma che ha lasciato perplessi diversi utenti è la presenza del cablaggio dei pin AUX-IN dietro la radio, ma la sua sparizione prima di raggiungere la zona del freno a mano o del vano portaoggetti. In alcuni casi, il cavo sembra "svanire" nella calza protettiva, senza una destinazione apparente. Questo può portare a speculazioni sulla presenza di un connettore intermedio o su un percorso di cablaggio non convenzionale.
La scoperta di un connettore specifico, che potrebbe essere il pezzo mancante per collegare il cavo AUX alla presa jack, è stata un passo avanti per alcuni. Questo pezzo, spesso identificato con codici GM, richiede poi l'aggiunta di un cavo con presa jack da un lato e l'attacco a questo connettore dall'altro. La difficoltà sta nel farlo comprendere al personale dell'officina, talvolta poco informato su queste modifiche aftermarket.
CAVO ADATTATORE AUTORADIO OPEL CON CONNETTORE MOST - 59177
La Ricerca del Connettore Mini ISO Maschio Corretto

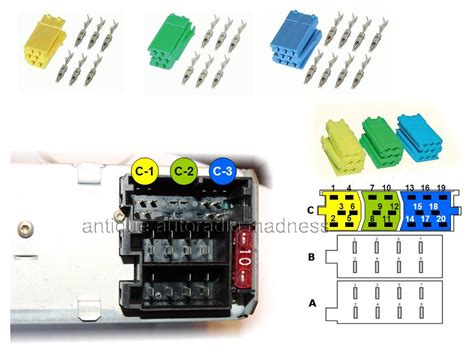

Per coloro che intendono procedere autonomamente o fornire indicazioni precise all'officina, è utile conoscere le specifiche del connettore mini ISO maschio. Questo connettore è caratterizzato da una serie di pin disposti su più file. La configurazione più comune per le funzionalità audio e di controllo nelle autoradio Opel prevede connettori a 6 pin, 8 pin e 12 pin, spesso identificati con colori diversi (ad esempio, giallo, verde, blu). Per l'ingresso AUX, è tipicamente necessario un connettore che permetta di accedere ai pin dedicati al segnale audio e alla massa.
Considerazioni sulla Compatibilità e Versioni del Veicolo
È fondamentale ricordare che, sebbene un determinato cavo o adattatore possa essere commercializzato come compatibile con un'ampia gamma di veicoli Opel, in alcuni casi specifici potrebbero esserci discrepanze. Questo è dovuto alla presenza di versioni e allestimenti differenti per lo stesso modello di auto, che possono impiegare autoradio di serie diverse. Pertanto, prima di effettuare qualsiasi acquisto o modifica, è sempre consigliabile verificare la compatibilità con il proprio modello specifico di Opel Mokka, possibilmente consultando il manuale dell'autoradio o chiedendo consiglio a specialisti del settore.
La ricerca del connettore mini ISO maschio corretto e la comprensione delle procedure di attivazione sono passaggi chiave per sbloccare il potenziale del proprio sistema audio. Nonostante le sfide, con le informazioni adeguate e un po' di perseveranza, è possibile godere della comodità di collegare dispositivi audio esterni alla propria autoradio Opel.
