L'Universal Serial Bus (USB) ha rivoluzionato il modo in cui interagiamo con i dispositivi elettronici, passando da una moltitudine di connettori proprietari a uno standard universale. Sebbene nato per il mondo dei personal computer, l'USB ha rapidamente trovato la sua strada anche nel settore automobilistico, trasformando l'esperienza di bordo e offrendo nuove funzionalità per l'infotainment, la navigazione e la connettività. Questo articolo esplora l'evoluzione dello standard USB, i suoi diversi tipi di connettori, le specifiche tecniche rilevanti per l'automotive e le applicazioni pratiche che ne derivano.
Le Origini e l'Evoluzione dello Standard USB
La genesi dell'USB risale alla metà degli anni '90, con l'obiettivo primario di semplificare il collegamento di dispositivi esterni ai PC. Prima dell'USB, la connessione di periferiche richiedeva una varietà di porte spesso poco intuitive e configurazioni software complesse. Ajay Bhatt e il suo team presso Intel hanno giocato un ruolo cruciale nello sviluppo di questo standard. La specifica USB 1.0 è stata introdotta nel gennaio 1996, e il primo supporto software OEM per dispositivi USB è stato fornito da Microsoft con la versione OSR 2.1 di Windows 95.
L'iMac G3, lanciato nel 1998, è stato il primo prodotto di massa a integrare l'USB, contribuendo significativamente alla sua popolarità. L'evoluzione dello standard è proseguita con la pubblicazione della specifica USB 2.0 nell'aprile 2000, che ha introdotto una velocità di trasferimento dati notevolmente aumentata. Hewlett-Packard, Intel, Lucent Technologies, NEC e Philips hanno guidato congiuntamente questa iniziativa per migliorare le prestazioni.
Un salto generazionale è avvenuto con la pubblicazione della specifica USB 3.0 il 12 novembre 2008. Questa versione ha introdotto il bus "SuperSpeed", capace di raggiungere velocità di trasferimento dati fino a 4,8 Gbit/s, dieci volte superiori rispetto all'USB 2.0. La compatibilità con le versioni precedenti è stata mantenuta, ma i fattori di forma fisica dei connettori sono stati modificati per ospitare i nuovi pin necessari per la modalità SuperSpeed. Le porte e i connettori USB 3.0 sono facilmente riconoscibili grazie al supporto interno dei contatti di colore blu.
Nel dicembre 2014, USB-IF ha presentato le specifiche USB 3.1, USB Power Delivery 2.0 e USB-C all'IEC per l'inclusione nello standard internazionale IEC 62680. Questo ha segnato l'introduzione del connettore USB Type-C, una delle innovazioni più significative.

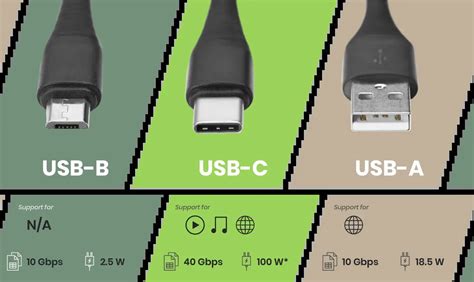

I Diversi Tipi di Connettori USB
Lo standard USB prevede diverse tipologie di connettori, progettate per adattarsi a varie esigenze di dimensioni e funzionalità.

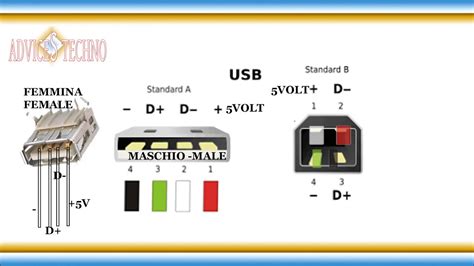

Connettori USB Tipo-A e Tipo-B
Le versioni standard iniziali includono il connettore USB Tipo-A e il USB Tipo-B. Il connettore Tipo-A è un connettore rettangolare, comunemente utilizzato per collegare dispositivi a una porta USB di un computer o di un hub. Il connettore Tipo-B è un connettore quadrato con gli angoli superiori smussati, utilizzato per collegare un cavo USB a un dispositivo USB. Questi connettori sono stati progettati per consentire un semplice inserimento e rimozione.
Mini-USB e Micro-USB
Con la miniaturizzazione dei dispositivi elettronici, sono emerse varianti più piccole dei connettori standard. I connettori Mini-A e Mini-B sono stati introdotti come connettori di dimensione intermedia, spesso utilizzati per dispositivi compatti. Successivamente, i connettori Micro-USB (di tipo A e B) hanno guadagnato una vasta popolarità, diventando lo standard de facto per la maggior parte dei telefoni cellulari, smartphone e altri dispositivi portatili a partire dal 2011. Questi connettori, sebbene fisicamente più piccoli, rispettano lo standard di comunicazione USB.
USB Type-C
Il connettore USB Type-C (o USB-C) rappresenta un'evoluzione fondamentale. Introdotto con lo standard USB 3.1, il Type-C è caratterizzato da un design reversibile, che elimina la frustrazione di dover inserire il connettore nell'orientamento corretto. Oltre alla reversibilità, il Type-C supporta velocità di trasferimento dati fino a 10 Gbit/s (con USB 3.1) e introduce significative capacità di erogazione di potenza attraverso la specifica USB Power Delivery (USB-PD).
USB Power Delivery (USB-PD) e Applicazioni Automotive
La specifica USB Power Delivery (USB-PD) ha ampliato notevolmente le capacità di alimentazione dell'USB. Lo standard di base prevede una tensione di alimentazione di 5 volt, ma USB-PD implementa uno schema di alimentazione flessibile. Attraverso un canale di comunicazione dati dedicato, i dispositivi possono richiedere livelli di tensione più elevati, che possono variare da 5V, 9V, 15V, fino a 20V, e persino 50V in alcune configurazioni avanzate.
Con l'USB Type-C e USB-PD, i dispositivi con un consumo energetico fino a 100W possono essere alimentati senza la necessità di alimentatori aggiuntivi. Questo apre la porta alla ricarica di dispositivi come laptop, monitor, stampanti e altoparlanti attivi direttamente tramite una porta USB-C. La specifica USB Power Delivery 3.0 ha ulteriormente raffinato questo sistema, sostituendo i profili rigidi con regole di alimentazione più dinamiche.
Nel settore automobilistico, l'integrazione dei connettori USB è diventata una caratteristica standard a partire dagli anni 2000. Le connessioni USB vengono utilizzate per:
- Sistemi di infotainment: Collegamento di smartphone per la riproduzione musicale, l'accesso a playlist e l'utilizzo di app come Android Auto e Apple CarPlay.
- Sistemi di navigazione GPS: Fornire alimentazione e, in alcuni casi, aggiornamenti per i dispositivi di navigazione.
- Ricarica dei dispositivi personali: Offrire porte USB per caricare telefoni cellulari, tablet e altri gadget dei passeggeri.
- Aggiornamenti firmware: In alcune automobili, le chiavette USB possono essere utilizzate per aggiornare il firmware di moduli specifici, come quello del Bluetooth.
- Sistemi video/TV: Nei modelli di lusso, le porte USB possono essere impiegate per la riproduzione di contenuti multimediali su schermi dedicati.
APPLE CAR PLAY: cos'è e come funziona
Specifiche Tecniche Rilevanti per l'Automotive
I cavi e i connettori utilizzati in ambito automotive devono soddisfare requisiti stringenti in termini di resistenza e affidabilità. Le specifiche menzionate includono:
- Flessibili in rame stagnato (Cu-ETP1): Materiale conduttivo utilizzato per i cavi, che offre buona flessibilità e resistenza alla corrosione.
- Mescola termoplastica speciale a base poliolefinica senza PVC: Questo materiale per l'isolamento del cavo è ritardante di fiamma, offre resistenza a oli e carburanti e può operare a temperature fino a 125°C (classe T3 secondo ISO 6722 classe C e ISO 14572 classe C).
- Tolleranza sul diametro esterno medio: Una tolleranza nominale di ±3% sul diametro esterno del cavo garantisce una certa uniformità.
La lunghezza massima di un cavo USB standard senza degrado significativo del segnale è di 5 metri. Oltre questo limite, è necessario l'uso di hub attivi per amplificare il segnale. Le porte USB standard sono progettate per fornire alimentazione (tramite il cavo VBUS) alle periferiche a basso consumo. Le periferiche con richieste energetiche elevate necessitano di alimentazione separata.
USB On-The-Go (OTG) e Funzionalità Avanzate
L'estensione USB On-The-Go (OTG) permette a un singolo dispositivo USB di agire sia come host (controllore) sia come periferica. Questa funzionalità è particolarmente utile per dispositivi come PDA o smartphone, che a volte devono interagire direttamente tra loro senza la necessità di un computer host. Ad esempio, un telefono può essere collegato direttamente a una fotocamera per scaricare foto o a un disco rigido esterno per trasferire file. I connettori Micro-USB e Mini-USB supportano questa specifica, spesso tramite un pin aggiuntivo.
Considerazioni sull'Implementazione in Veicolo
L'adozione di diversi standard USB nei veicoli pone alcune sfide. Mentre le porte USB Type-A rimangono diffuse per la loro compatibilità retroattiva, l'ascesa del Type-C sta cambiando il panorama. Molti veicoli moderni offrono una combinazione di porte Type-A e Type-C per soddisfare le esigenze di una gamma più ampia di dispositivi.
La presenza di porte USB Type-C nei veicoli è particolarmente vantaggiosa, dato che questo standard supporta non solo velocità di trasferimento dati più elevate ma anche una maggiore erogazione di potenza, permettendo la ricarica rapida di dispositivi più esigenti. Tuttavia, la transizione non è priva di complessità. Adattatori e cavi specifici (come "A to C") sono spesso necessari per garantire la connettività tra i dispositivi più vecchi e le nuove porte del veicolo.
La funzionalità di un dispositivo USB è definita da un codice di classe inviato all'host USB. Questo sistema permette all'host di riconoscere il tipo di dispositivo collegato (ad esempio, adattatori UART, modem, adattatori Wi-Fi, adattatori Ethernet) e di caricare il driver appropriato.
Il Futuro dell'USB in Automobilistico
L'evoluzione dello standard USB continua, con nuove specifiche come USB4 che mirano a un ulteriore aumento della velocità di trasferimento e a una maggiore integrazione con altre tecnologie. L'USB4, ad esempio, unisce le capacità di Thunderbolt 3 per offrire velocità fino a 40 Gbit/s e una gestione più intelligente dei trasferimenti dati.
Parallelamente, si esplora la strada del "Wireless USB", che mira a eliminare i cavi per comunicazioni basate su onde radio. Sebbene questa tecnologia non sia ancora diffusa nel settore automotive quanto le connessioni cablate, rappresenta una potenziale direzione futura per una connettività ancora più fluida e integrata nei veicoli.
L'industria automobilistica, in linea con le tendenze tecnologiche globali, continuerà a integrare e sviluppare l'uso dei connettori USB per migliorare l'esperienza utente, aumentare la funzionalità dei sistemi di bordo e prepararsi alle future innovazioni nel campo della connettività veicolare.
