Il contachilometri, o quadro strumenti, della Volkswagen Golf 4 TDI è un componente cruciale che fornisce al conducente una vasta gamma di informazioni essenziali per la guida e il monitoraggio del veicolo. Questo articolo offre una panoramica dettagliata sulle diverse tipologie di contachilometri disponibili per la Golf 4, le loro funzionalità, le possibilità di personalizzazione e le soluzioni per i problemi più comuni, con un focus particolare sui modelli TDI.
Le Diverse Tipologie di Contachilometri: VDO e Motometer
Nel mondo della Golf 4, i contachilometri si dividono principalmente in due categorie: VDO e Motometer. I VDO sono generalmente considerati superiori, nonostante il costo leggermente più elevato presso i concessionari VW. La loro superiorità risiede nella programmabilità e nella disponibilità di funzioni nascoste che i loro "compagni" Motometer, sebbene esteticamente identici, non possono offrire. Questa distinzione è fondamentale per chi desidera personalizzare o migliorare le funzionalità del proprio quadro strumenti.
Display: Half FIS vs. Full FIS
Una delle differenze più evidenti tra i vari contachilometri è il tipo di display del computer di bordo (CDB).
- Half FIS: Questo display occupa solo la metà inferiore della parte centrale del quadro strumenti.
- Full FIS: Caratterizzato da un display più grande e completo, il Full FIS integra al suo interno anche le spie luminose che, nei modelli Half FIS, si trovavano al di sopra del computer di bordo, mostrandole come disegni sullo schermo.
Il Full FIS offre anche un'interfaccia con le radio GAMMA (ma non le BETA) e con i navigatori VW, permettendo di visualizzare le informazioni della radio e/o della navigazione direttamente sul display del contachilometri. Questa funzionalità non è, invece, realizzabile sugli Half FIS.
Il Ruolo dell'Immobilizer: Immo2 e Immo3
I contachilometri si distinguono anche per il tipo di immobilizer integrato: Immo2 e Immo3. I modelli Immo2 sono stati prodotti fino all'ottobre 2001, mentre da quella data in poi sono stati introdotti esclusivamente gli Immo3. Questa distinzione è cruciale in quanto gli Immo2 non sono in grado di attivare molte delle funzioni avanzate menzionate in precedenza. Anche se graficamente possono apparire simili agli "sport edition" o "R32 edition", le loro funzionalità sul display, grande o piccolo che sia, sono ridotte. Solo i contachilometri Immo3 offrono tutte le funzioni prodotte dalla casa VW.
Contachilometri Non Canbus (Pre-2000)
Prima dell'anno 2000, i contachilometri e le automobili non erano dotati di tecnologia CAN-bus. Ciò significa che i contachilometri prodotti nel 1998 o 1999 non sono CAN-bus e presentano ancora meno funzioni, senza possibilità di attivazioni aggiuntive. Per una Golf del 1998/1999, è possibile montare un contachilometri CAN-bus solo tramite l'installazione di una centralina di conversione prodotta dalla tedesca Tixxon, con un costo aggiuntivo di circa 160 euro oltre al costo del contachilometri stesso. Un'auto del 2000/2001, invece, può montare un contachilometri Immo2 o Immo3 senza problemi, a condizione di avere il "login code" del nuovo contachilometri. Questo codice a 5 cifre è indispensabile per la memorizzazione delle chiavi e per permettere l'accensione dell'auto. Il codice 6 indica un contachilometri Immo3.
Edizioni Speciali e Modifiche del Firmware
Grazie alle potenzialità dei contachilometri VDO, esistono esemplari sapientemente modificati che offrono funzionalità e estetiche uniche.
R32 Edition e R32 Puro
La "R32 edition" è essenzialmente un contachilometri "sport edition" con il fondino di un Passat 3BG, che presenta una grafica simile a quella di un R32 puro. Tuttavia, può essere sia diesel che benzina e ha una scala a 260 km/h, a differenza dei 300 km/h del R32 puro.
Contachilometri Modificati con Fondoscala a 300 km/h
È possibile trovare contachilometri, pur essendo diesel, con fondoscala a 300 km/h e grafica R32 o "sport edition". Questi sono tachimetri "sport edition" modificati nel firmware con fondini Passat W8 o R32, abbinati alla scala diesel del contagiri. È importante sottolineare che questi contachilometri non esistono "in natura" come prodotti originali VW, ma sono il risultato di assemblaggi esperti di tre contachilometri e modifiche al firmware.
Modifiche al Firmware: Un Processo Complesso
Le modifiche al firmware non si effettuano tramite VAG-COM, ma richiedono cavi e programmi specifici, oltre a una notevole esperienza nella decrittazione binaria. Per attivare queste funzioni avanzate, è indispensabile modificare il firmware e il contachilometri DEVE essere VDO e Immo3.
Differenze tra Versioni Benzina e Diesel
Per la maggior parte dei ricambi di carrozzeria, l'alimentazione e la motorizzazione dell'auto non fanno differenza. Tuttavia, per i contachilometri, la distinzione tra benzina e diesel è rilevante, soprattutto per quanto riguarda la scala del contagiri e, in alcuni casi, le grafiche specifiche. Per verificare la compatibilità di un ricambio, è fondamentale controllare che il codice VDO (ad esempio, 110.080.076/002) coincida con quello presente sul ricambio originale. Se non è possibile verificarlo direttamente sull'auto, è consigliabile contattare una concessionaria fornendo il numero di telaio per ottenere tutti i codici relativi al ricambio.

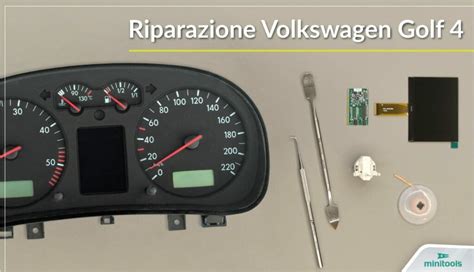

Problemi Comuni e Soluzioni per i Quadri Strumenti Golf 4
I quadri strumenti delle Volkswagen Golf IV, V e VI possono presentare problemi comuni, come il display LCD difettoso o le lancette che non funzionano correttamente. Invece di sostituire l'intero quadro strumenti, un'operazione che comporta tempi di attesa lunghi e una spesa significativa, esistono alternative più economiche e veloci.
Problemi al Display LCD
Se il display è sbiadito o spento, è possibile procedere con la sostituzione del display Golf 4 originale con uno dei display compatibili Minitools. È cruciale scegliere il display corretto, verificando che la dimensione del display Minitools e il numero di Pin che lo collegano al PCB del quadro strumenti corrispondano a quelli del display originale.
Ecco alcuni esempi di display compatibili per la Golf 4:
- SEPDISP36: Per Volkswagen Golf 4 con contachilometri VDO e display full FIS di dimensioni 58x74mm.
- SEPDISP20: Per VW Golf 4 con contachilometri VDO e display half FIS a 26 Pin di dimensioni 56x45mm.
- SEPDISP23: Per VW Golf IV con contachilometri VDO e display half FIS a 34 Pin di dimensioni 56x45mm.
L'installazione del display richiede la saldatura del flat al quadro strumenti.
VW T4 (2000) / VW Golf 4 / VW Bora Instrument Cluster VW e riparazione del display del tachimetro
Problemi alle Lancette

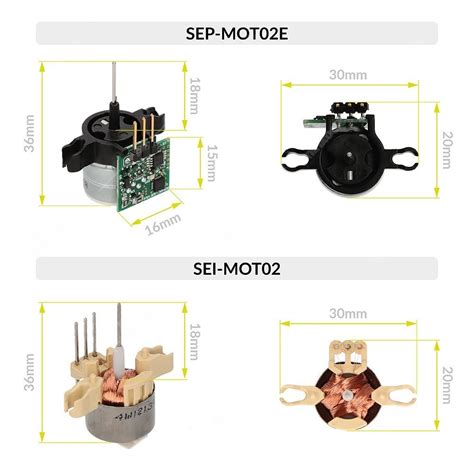

Nel caso in cui il quadro strumenti abbia problemi con le lancette che oscillano o sono bloccate, esistono motorini specifici che risolvono questo tipo di malfunzionamenti. Per identificare il motorino corretto per la riparazione delle lancette della Golf IV, è necessario confrontare il motorino originale con quelli indicati, come:
- SEI-MOT13
- SEI-MOT08-002
- SEI-MOT08-008
- SEI-X27-589
Una volta effettuata la sostituzione del display o del motorino, è possibile testare il quadro strumenti e rimontare il cruscotto.
Manutenzione e Ricambi: Consigli Utili
Per evitare la sostituzione completa del contachilometri, è fondamentale identificare il ricambio utile per la riparazione dopo aver smontato il quadro strumenti.
Quadri Strumenti Golf 5 e Golf 6
Sebbene l'articolo si concentri sulla Golf 4, è utile sapere che problemi simili possono affliggere anche i quadri strumenti delle Golf 5 e 6, e per essi esistono soluzioni di riparazione analoghe.
Per la Golf 5 (dal 2003 al 2009 e Golf 5 Plus dal 2005 al 2009), se il display del computer di bordo non funziona o presenta pixel sbiaditi, si può optare per la sostituzione con display LCD di ricambio Minitools:
- SEPDISP10: Per VW Golf 5 con contachilometri VDO e display half FIS di dimensioni 63x49mm.
- SEPDISP12: Per Volkswagen Golf V con quadro strumenti VDO e display full FIS di dimensioni 67x85mm.
- SEPDISP31: Per Volkswagen Golf 5 e per VW Golf 5 Plus con contachilometri VDO e display full FIS di dimensioni 75x84mm.
Per i problemi alle lancette della Golf 5, lo stepper motor SEI-MOT10-C può risolvere i malfunzionamenti di tutte le lancette del quadro strumenti.
Per la Golf 6 (dal 2008 al 2016), in caso di display illeggibile, la sostituzione con un nuovo display o flat Minitools è la soluzione più economica:
- SEPDISP57A: Per Volkswagen Golf VI con contachilometri VDO in Km e display di dimensioni 61,5x83,5 mm.
- SEPDISP57B: Per VW Golf 6 con contachilometri VDO in Miglia e display di dimensioni 61,5x83,5 mm.
- SEPFLAT44: Per VW Golf 6 con quadro strumenti VDO in Miglia o Km e display di dimensioni 61,5x83,5 mm.
Per la riparazione con il SEPFLAT44, è necessaria la saldatura a caldo del flat sia al PCB che al display originale. I display SEPDISP57A o SEPDISP57B, invece, si saldano a stagno solo sulla scheda del quadro strumenti, semplificando la riparazione. Se ci sono problemi con le lancette (ad esempio, contagiri o contachilometri non funzionanti), è possibile sostituire il motorino originale con lo stepper motor SEI-MOT10-D.
Alcuni codici di quadri strumenti Golf 6 originali che possono essere riparati includono: 110.080.374/005, 1K0920864B, 1K0920862A, A2C53101013, VP6V1F-10849-GB, 1K0920863A, A2C53164665, 1K0920860L, 110.080.247/024, 110080247034.
Supporto Tecnico
Per qualsiasi problema o per ulteriori informazioni, è possibile avvalersi della chat di Minitools per parlare con un tecnico specializzato nella riparazione di contachilometri. Questo supporto può guidare nell'acquisto e nell'esecuzione della riparazione.
Spie di Allarme e Avvertimento sul Cruscotto
Il cruscotto della Golf 4, come quello di qualsiasi veicolo, è dotato di diverse spie luminose che indicano lo stato del veicolo e segnalano eventuali problemi. Queste spie si distinguono per colore: rosso, giallo/arancione e verde.
Spie Rosse (di Allarme)
Le spie rosse sono le più gravi e segnalano un problema che altera il comportamento del veicolo, richiedendo un'azione immediata. Tra le spie di allarme sono presenti:
- Batteria: Indica un problema con il sistema di ricarica.
- Pressione dell'olio motore: Segnala una pressione dell'olio insufficiente.
- Temperatura dell'olio motore: Indica un surriscaldamento dell'olio.
- Temperatura del liquido di raffreddamento: Avvisa di una temperatura eccessiva del liquido di raffreddamento.
- Problema relativo alla frenata: Può indicare una perdita di pressione del sistema frenante o un livello del liquido dei freni troppo basso.
Queste spie rosse avvisano il conducente di fermare immediatamente il veicolo. Alcune luci rosse si accendono sempre prima dell'avvio del motore e si spengono successivamente. Le vetture sono inoltre dotate di segnalatori acustici che si attivano in caso di guasti o anomalie.
Spie Gialle/Arancioni (di Avvertimento)
Le spie di avvertimento, visualizzate in giallo o arancione, indicano un problema meccanico o elettronico senza invitare a fermarsi immediatamente. Tuttavia, è consigliabile non sottovalutare l'avviso e recarsi presso la propria officina di fiducia. Queste includono:
- Livello dell'olio motore: Da non confondere con la pressione dell'olio.
- Malfunzionamento dell'airbag o del sistema frenante: Problemi ai sistemi di sicurezza.
- Problema di controllo della trazione, disinquinamento, servosterzo o illuminazione: Indicano anomalie nei rispettivi sistemi.
- Presenza di acqua nel filtro diesel: Richiede un rapido spurgo del filtro.
- Guasto elettronico del motore: Il veicolo può circolare, ma potrebbero verificarsi guasti e prestazioni ridotte.
- Preriscaldamento delle candelette: Si accende per indicare il preriscaldamento.
- Basso livello di carburante: Indica che il serbatoio è quasi vuoto.
- Pressione pneumatici insufficiente: Avvisa di una perdita di pressione degli pneumatici.
Spie Verdi (Informative)
Le spie verdi indicano in genere lo stato di un accessorio o una funzione attivata o disattivata dal conducente. Indicano informazioni generali e possono segnalare un controllo da effettuare:
- Sistema Start-Stop attivato: Si accende non appena il motore si spegne.
- Cruise Control attivato: Indica che il controllo automatico della velocità è in funzione.
Manuale Digitale di Uso e Manutenzione Volkswagen
Per tutti i modelli Volkswagen prodotti dal 01.08.2019 in poi, è disponibile un manuale digitale di uso e manutenzione. Questo strumento online offre tutte le informazioni sulla vettura, inclusi istruzioni complete, funzioni e spiegazioni delle spie luminose. Per accedervi, è sufficiente utilizzare il numero di telaio del veicolo, un codice univoco di 17 caratteri che lo identifica. Per i veicoli antecedenti a tale data, è necessario consultare il manuale cartaceo.
