Un moderno sistema di iniezione carburante è estremamente preciso, efficiente e controllabile, ma poiché si tratta di un kit di precisione, di tanto in tanto qualcosa può andare storto. Per prestazioni ottimali e per funzionare correttamente, il motore ha bisogno del giusto rapporto tra carburante e aria, che può variare a seconda delle sue esigenze. Se questa miscela non è corretta o non viene fornita correttamente, il motore semplicemente non funzionerà come dovrebbe, e rischierebbe dei guasti. La diagnostica dei problemi legati all'iniezione, in particolare nei motori diesel, è cruciale per la longevità e l'efficienza del veicolo. Questo articolo esplora il funzionamento dei sistemi di iniezione, le tecniche di controllo e le problematiche comuni, con un focus sulle metodologie che impiegano l'aria per la diagnosi.
Il Sistema di Iniezione Carburante: Una Panoramica
Il sistema di iniezione carburante di un veicolo fornisce, o più precisamente, spruzza carburante altamente pressurizzato nelle camere di combustione del veicolo. Esistono diverse tipologie di sistemi, ciascuna con le proprie peculiarità.
Tipi di Sistemi di Iniezione del Carburante
I sistemi di iniezione carburante sono generalmente classificati in due categorie principali:
- Iniezione indiretta: in questa configurazione, tutti i cilindri hanno i propri iniettori di carburante, e il carburante viene iniettato nel collettore di aspirazione. L'iniezione sequenziale offre un miglioramento dell'efficienza del carburante ed è un sistema molto più rispettoso delle emissioni. In questo caso, ogni iniettore è controllato separatamente, quindi ognuno spruzza carburante solo quando la valvola di aspirazione si apre.
- Iniezione diretta: sviluppato inizialmente per i motori diesel, ora è la tecnologia principale anche per i motori benzina. Il carburante viene erogato direttamente ai cilindri, il che significa un maggiore controllo e precisione, riducendo sia i consumi che le emissioni.
Problemi degli Iniettori Common Rail e Diagnosi
Gli iniettori dei motori diesel common rail sono componenti fondamentali per il corretto funzionamento del motore. Tuttavia, possono essere soggetti a diverse problematiche, tra cui usura e incrostazioni, perdite interne e malfunzionamenti elettronici. Questi problemi possono generare sintomi come perdita di potenza, aumento dei consumi, fumosità e difficoltà di accensione.
Sintomi Comuni di Guasto al Sistema di Iniezione
Ci sono alcune chiare indicazioni che un veicolo ha un guasto al sistema di iniezione del carburante. Questi includono:
- Il motore non si accende correttamente
- Bassa potenza/scarsa accelerazione
- Riduzione dell'efficienza del carburante
- Problemi di avviamento
- Rumori insoliti del motore
- Spia ECU accesa
Sintomi come questi possono essere causati da una varietà di problemi, quindi è consigliabile controllare tutti i soliti sospetti quando si diagnostica il problema. Questi possono includere iniettori di carburante sporchi (poiché i depositi di carburante possono accumularsi nel tempo, gli iniettori possono eventualmente ostruirsi e limitare l'alimentazione di carburante), perdite (l'usura può causare danni, causando la perdita di un iniettore di carburante) o un guasto dell'iniettore stesso (che potrebbe essere causato da problemi elettrici o danni fisici). Il tuo iniettore diesel potrebbe soffrire di diversi problemi, come perdite, vibrazioni degli ugelli o semplicemente non essere all'altezza.
launch crp919e test portata iniettori su giulietta 1600mjet
Passaggi per il Test del Sistema di Iniezione del Carburante
Ci sono una serie di passaggi che puoi eseguire per testare un iniettore di carburante che sospetti possa aver acquisito un guasto o come parte della manutenzione generale.
Ispezione Iniziale
Inizia con le basi e conduci un'ispezione visiva del motore. Quello che stai cercando sono segni evidenti che qualcosa non va: c'è una fuoriuscita di carburante che indicherebbe una perdita? Qualcosa è scollegato? C'è un'usura sostanziale? È una buona idea controllare anche i componenti per eventuali tubi piegati o attorcigliati, connettori elettrici danneggiati o un serbatoio del carburante ammaccato che potrebbe impedire il corretto funzionamento del modulo della pompa carburante.
Test della Pressione del Carburante
Per verificare che venga erogata la corretta quantità di carburante, eseguire un test della pressione del carburante. Questa è una procedura abbastanza semplice. Installare un manometro del carburante, far funzionare la pompa e annotare la lettura della pressione. Quindi, confrontalo con le specifiche del produttore. In alternativa, è possibile utilizzare kit diagnostici specifici che consentono di controllare la pressione generata da una pompa ad alta pressione e identificare i singoli iniettori che si guastano, il che significa che verranno sostituiti solo i componenti difettosi.
Prove Elettriche

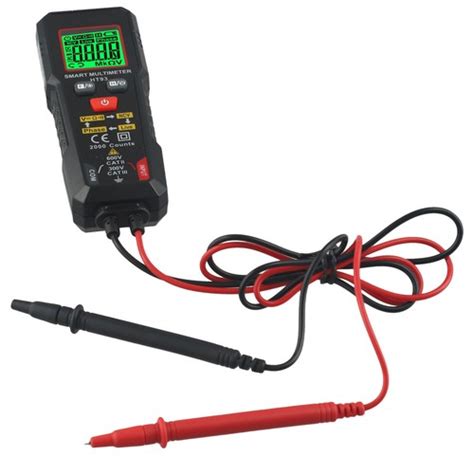

A volte un guasto elettrico può causare mancati avviamenti o mancate accensioni. Un modo per eseguire il test è con un multimetro mentre il veicolo è spento. Effettuare una lettura della resistenza del connettore elettrico e confrontarla con i dati tecnici del veicolo. Se le letture non rientrano nell'intervallo approvato, c'è un guasto elettrico con l'iniettore e dovrebbe essere sostituito. Tuttavia, il modo più semplice e veloce per eseguire test elettrici è con kit di test per iniettori elettronici. Con un solo strumento è possibile misurare e confrontare i valori degli iniettori e identificare se non rientrano in un intervallo di prestazioni comparabile o visualizzare guasti elettronici.
Per un risultato completo, gli iniettori possono essere valutati su un banco di prova Excalibur GDi Master, fornendo le seguenti caratteristiche:
- Capacità di test di bobine e iniettori piezoelettrici di tutte le marche
- Piano di test completo con semplici criteri di accettazione/rifiuto
- Valutazione innovativa del ventaglio di spruzzo
- Capacità di test ad alta pressione e alta portata di livello OE
- Ideale per la diagnostica e la rigenerazione degli iniettori
- Funzione di risciacquo integrata
Diagnostica Avanzata dell'Iniezione del Carburante

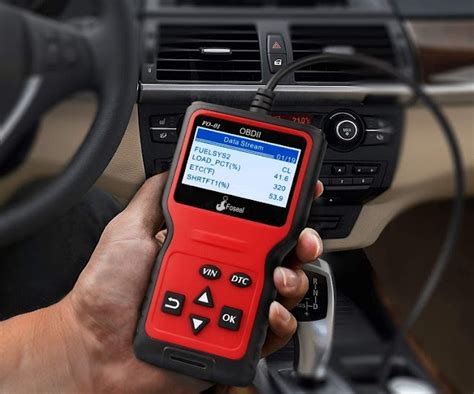

Strumenti accurati e potenti sono disponibili per la diagnosi dei problemi. I sistemi diagnostici di bordo (OBD) di un veicolo memorizzeranno le informazioni nell'unità di controllo del motore (ECU) sullo stato dei componenti, inclusi gli iniettori di carburante. Una volta collegata, la ECU può comunicare con lo strumento diagnostico in modo che possa accedere a codici di errore, feed di dati e test diagnostici. In caso di problemi, lo scanner dovrebbe leggere codici di errore come:
- P0200 - un guasto con più iniettori
- I codici compresi nell'intervallo da P0201 a P0208 indicherebbero un problema con iniettori specifici
- Codici compresi tra P0300 e P0308 l'autonomia sono generalmente correlati a guasti del carburante
La Verifica degli Iniettori Diesel con Aria: Il Ruolo del Vacuometro e Altre Metodologie
La verifica degli iniettori con vacuometro è una procedura efficace per individuare perdite interne e valutare lo stato di funzionamento delle unità di iniezione. Questo metodo è particolarmente utile per identificare la presenza di aria nell'impianto di alimentazione del gasolio, un problema che può causare difficoltà di avviamento, specialmente a freddo.
Quando si sospetta che l'aria entri nell'impianto, come nel caso di un veicolo che presenta difficoltà di avviamento a freddo, si possono adottare diverse strategie. Una prova utile, suggerita da esperti del settore, consiste nel posizionare l'auto in pendenza con la parte posteriore sollevata per una notte. Questo permette al gasolio di dirigersi verso la pompa, eventualmente spingendo l'aria verso il serbatoio. Se il giorno dopo il veicolo parte bene, ciò suggerisce che la difficoltà di avviamento precedente era legata alla presenza di aria nel sistema che si era scaricato.

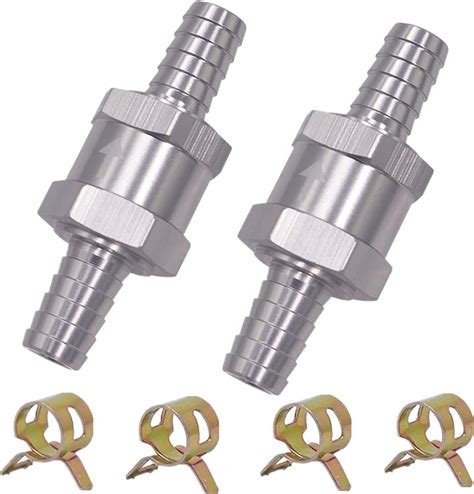

Un componente cruciale per prevenire lo svuotamento dell'impianto è la valvola di non ritorno. Se questa valvola, montata tra la pompa e il filtro gasolio, dovesse malfunzionare o se si verificassero perdite, l'impianto potrebbe svuotarsi e causare problemi all'avvio. La verifica di questa valvola è quindi fondamentale.
Identificazione delle Perdite d'Aria
Un modo per capire se da un tubo in gomma entra aria è l'ispezione visiva e tattile delle connessioni e dei tubi stessi. Nonostante l'assenza di macchie o odore di gasolio, una perdita d'aria può comunque essere presente. Si possono controllare le connessioni dei vari tubi che portano il gasolio al filtro e poi avanti fino agli iniettori, provando il serraggio di fascette e dadi. Un dado lento su un tubo vicino al filtro gasolio, o un O-ring usurato, possono essere la causa di ingresso d'aria.
Un test più approfondito e definitivo consiste nell'alimentare la pompa direttamente da un recipiente esterno contenente gasolio, utilizzando tubi trasparenti. Questa prova permette di escludere problemi nelle tubazioni che vanno dal serbatoio alla pompa, inclusi raccordi, filtro e, se presente, la pompetta di alimentazione. Se con questa configurazione il motore parte senza problemi, il difetto è da ricercare nell'impianto di alimentazione principale.
La Pompa di Iniezione e le Perdite d'Aria
La pompa di iniezione, pur essendo un componente robusto, può usurarsi, soprattutto dopo un elevato chilometraggio. Un pompista potrebbe suggerire che una pompa usurata in qualche componente interno possa essere la causa. In particolare, se la pompa tende a svuotarsi, il gasolio potrebbe tornare indietro attraverso il tubo di recupero che va al serbatoio, o attraverso il paraolio dell'alberino, lato ingranaggio di traino, causando l'ingresso di aria. Tuttavia, alcuni esperti sostengono che la pompa stessa non possa "inspirare" aria attraverso l'alberino di trascinamento, e che le pompe a iniezione non abbiano valvole di tenuta nel senso tradizionale, ma che la pressione sia mantenuta da un raccordo con foro calibrato all'uscita della pompa.
Se la pompa si svuota, e l'impianto di alimentazione è integro fino alla pompa (valvola di non ritorno inclusa), allora il problema potrebbe essere interno alla pompa stessa o nel tratto immediatamente precedente, tra il filtro e la pompa, dove una perdita permetterebbe al gasolio di defluire e all'aria di entrare.
Soluzioni e Palliativi per l'Aria nell'Impianto
Se il problema è la perdita di tenuta della pompa o l'ingresso di aria da altre parti dell'impianto, una soluzione definitiva potrebbe essere la revisione della pompa. Tuttavia, esistono anche dei palliativi. Ad esempio, una piccola valvola di non ritorno aggiuntiva sul tubo di aspirazione gasolio dal serbatoio, in prossimità della pompa, può impedire che il tubo si svuoti completamente, agevolando l'avviamento.
Un'altra idea, nel caso in cui la pompa si svuoti e non sia possibile una revisione immediata, potrebbe essere l'installazione di una pompina elettrica a bassa pressione (12V) tra il filtro e il tubo di mandata alla pompa. Queste pompe, talvolta dotate di pressostato (es. 0,1-0,4 bar), possono riportare gasolio alla pompa di iniezione quando la pressione è bassa e poi fermarsi autonomamente, come fanno le pompe Shurflo.
Attrezzature per il Controllo e la Manutenzione degli Iniettori Diesel

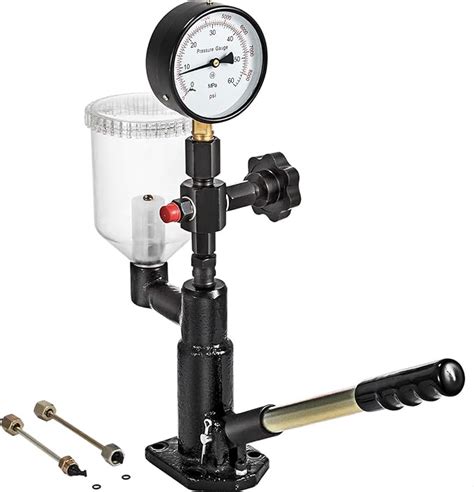

I tester per l'iniezione di carburante diesel sono ottimali per testare gli iniettori di carburante per motori diesel, iniettori meccanici e motori fuoristrada. Il fatto che il tuo veicolo o la tua macchina perdano carburante può rivelarsi disastroso, sia che tu sia un tuttofare che lavora sulle macchine o un civile alla guida di un veicolo. Potresti essere circondato da gas che possono significare la tua rovina, oppure il tuo motore può andare in cortocircuito in un momento cruciale, lasciandoti bloccato e incapace di metterti in salvo in tempo. Per dirla semplicemente, dovresti acquistare un tester per l'iniezione di carburante diesel per prevenire qualsiasi situazione in cui sei bloccato con un motore difettoso o perdite di carburante. Dovresti acquistare un tester per l'iniezione di carburante diesel per assicurarti che il carburante che inietti nel tuo motore o macchina funzioni correttamente, nonché per verificare la qualità dell'iniettore stesso, nel caso in cui sia necessario sostituire parti identificate da usura.
Come Scegliere un Tester per Iniettori Diesel
La domanda migliore è: che tipo di tester per l’iniezione di carburante diesel dovresti acquistare? La prima caratteristica che dovresti cercare quando acquisti un tester per l'iniezione di carburante diesel è l'intervallo di pressione del tester. Il prossimo è la versatilità dei test. Un tester per l'iniezione di carburante diesel dovrebbe disporre di test multifunzionali che verifichino varie situazioni, come atomizzazione, vibrazioni e perdite. Se un tester di iniezione non è in grado di testare questi scenari, allora è funzionalmente inutile come tester. Infine, vale la pena esaminare la capacità del serbatoio del carburante.
Sul mercato esistono diverse opzioni di tester per iniettori diesel, ognuno con le sue peculiarità:
- VEVOR: È un prodotto di alta qualità dotato di un pesante manometro a doppia scala da 0 a 600 BAR / da 0 a 8000 psi. Offre test multifunzionali, tra cui un test della pressione di apertura, un test di atomizzazione, un test di vibrazione e un test di tenuta. Il kit include tutte le parti e gli accessori necessari per iniziare immediatamente i test.
- Mophorn: Un'azienda collegata a VEVOR, offre un tester leggermente meno potente (400Bar, 60000PSI) ma con un materiale in ghisa di alluminio di alta qualità per un'incredibile durata e rigidità. Viene fornito con una tazza in plastica per il carburante e un manometro in acciaio inossidabile. Il kit include accessori come tubi ad alta pressione, tubi dell'olio extra e una valvola di mandata.
- MS: Si distingue per i test accurati eseguiti presso lo stabilimento di produzione per garantirne prestazioni e funzionamento adeguati. Offre caratteristiche simili a VEVOR e Mophorn, garantendo un'efficacia elevata.
- Nozlrater: Ha una forma unica e distinta. Permette di controllare perdite, sbalzi di pressione, schemi di spruzzo e vibrazioni. Viene fornito con adattatori per ugelli usati in motori automobilistici e da costruzione e un serbatoio leggero che contiene il 70% di un litro di carburante.
- NICCOO: Impressiona con una pressione e un campo di misurazione di 8,7000 psi, la pressione maggiore in questa lista, consentendo test e accuratezza ancora più accurati dalla valvola di pressione.
Esistono diversi tipi di iniettori diesel di carburante, come meccanici o benzina. In termini di tester, tuttavia, esiste in gran parte solo una variante del prodotto, poiché esiste un solo modo per testare l'iniettore, il che rende almeno semplice l'acquisto.
L'Aspiratore Fumi Gasolio di Zeca
L’aspiratore fumi gasolio di Zeca è una soluzione indispensabile per le officine che si occupano della manutenzione e del collaudo di iniettori diesel tradizionali. Il principio di funzionamento dell’aspiratore Zeca si basa sull’effetto Venturi: sfruttando la velocità dell’aria compressa, viene creata una depressione che aspira il liquido di prova nebulizzato.
Questo aspiratore è stato specificamente progettato per lavorare in sinergia con la pompa taratura iniettori art. 470, un altro prodotto Zeca. L’accoppiamento di questi due dispositivi consente di eseguire un collaudo completo e accurato degli iniettori diesel tradizionali. L’aspiratore è dotato di una pinza di sostegno che blocca saldamente l’iniettore durante le prove, assicurando la sua corretta posizione e la precisione del collaudo. Un dettaglio importante è la presenza di un attacco rapido opzionale per iniettori, che consente di raccordare rapidamente il tubo del gasolio all’iniettore con filettatura M12 o M14 senza la necessità di utilizzare chiavi. Nella pompa 470 collegata all’aspiratore Zeca viene utilizzato un liquido specifico per la pulizia degli iniettori che, una volta nebulizzato, viene aspirato dal dispositivo tramite un sistema Venturi.
L’aspiratore dei fumi gasolio Zeca è un alleato insostituibile per ogni officina che si dedichi alla manutenzione degli iniettori diesel tradizionali. La sua efficacia nel rimuovere il liquido di prova nebulizzato non solo protegge la salute dei meccanici, ma contribuisce anche a un collaudo più preciso e affidabile. L’aspiratore, infatti, si integra perfettamente con la pompa taratura iniettori 470, garantendo il corretto funzionamento degli iniettori e l’ottimizzazione delle prestazioni del motore. Grazie alla sua combinazione di design intelligente, costruzione robusta e facilità d’uso, l’aspiratore fumi gasolio Zeca si afferma come uno strumento indispensabile per ogni professionista del settore.
