La Geometria delle Ruote e la Posizione del Volante: Un'Analisi Approfondita

La corretta geometria delle ruote e la posizione centrale del volante sono elementi fondamentali per la sicurezza, il comfort e l'efficienza di un veicolo. Spesso, i conducenti si trovano ad affrontare problematiche apparentemente inspiegabili legate al comportamento dell'auto: una tendenza a deviare dalla traiettoria rettilinea, un volante che non ritorna nella posizione centrale dopo una curva, o la necessità di correggere costantemente la traiettoria. Questi sintomi possono derivare da una serie di fattori, che vanno dalla semplice convergenza delle ruote a problematiche più complesse inerenti al sistema di sterzo e alle sospensioni. Comprendere i principi che governano questi aspetti è cruciale per diagnosticare e risolvere efficacemente tali inconvenienti.

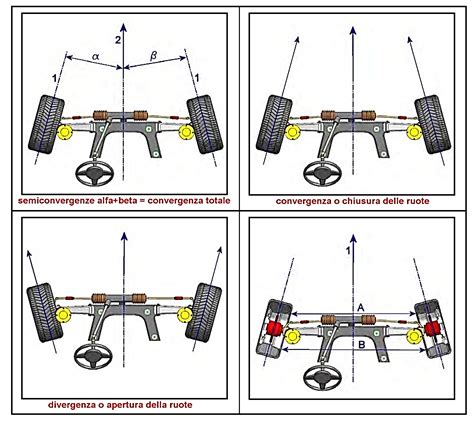

La Convergenza: Definizione e Impatto sull'Assetto

La convergenza (o allineamento delle ruote anteriori) è uno degli angoli geometrici fondamentali che definiscono l'assetto di un veicolo. Si riferisce all'angolo formato dalle ruote rispetto alla linea che passa longitudinalmente per il centro dell'auto. In termini più semplici, è la misura di quanto le ruote anteriori puntano verso l'interno o verso l'esterno quando viste dall'alto. Ogni vettura è prodotta sulla base di uno specifico assetto geometrico, in modo da garantire che le ruote che si trovano sullo stesso asse siano tendenzialmente parallele tra loro. Questo assetto è progettato per ottimizzare la tenuta di strada, la stabilità direzionale e ridurre l'usura degli pneumatici.

Quando la convergenza è "ok", ci si aspetta che l'auto mantenga una traiettoria rettilinea senza richiedere continui aggiustamenti del volante. Tuttavia, come molti conducenti hanno riscontrato, la realtà può essere diversa. Una delle osservazioni comuni è che "l'auto con lo sterzo lasciato un pó a sx va dritta (anche se inevitabilmente il manto stradale porta ad andare a dx)". Questo fenomeno è parzialmente attribuibile alla pendenza intrinseca del manto stradale, progettata per favorire il drenaggio dell'acqua; tale pendenza tende a spingere l'auto verso il fosso o il bordo destro della carreggiata. Il sistema di sterzo e l'assetto devono quindi compensare questa tendenza naturale.

Il problema emerge quando, con lo sterzo dritto, "l'auto tende ad andare a dx rapidamente". Questo suggerisce una discordanza tra l'allineamento delle ruote e la posizione desiderata di marcia rettilinea, o che altri fattori stiano influenzando la traiettoria. È fondamentale comprendere che "convergenza e volante dritto non sono direttamente collegati". Gli angoli delle ruote possono essere regolati secondo le specifiche, ma la posizione centrale del volante potrebbe non corrispondere alla linea retta delle ruote. In questi casi, "gli angoli possono essere perfetti e la posizione del volante errata". La soluzione, in linea di principio, è quella di "riportare 'al centro' la posizione zero del volante".

Sottocategorie di Problemi Legati alla Convergenza

Le problematiche legate alla convergenza e all'assetto delle ruote si manifestano in diverse forme e possono avere cause differenti.

Tendenza a Deviare dalla Traiettoria Rettilinea

Uno dei sintomi più comuni è la tendenza dell'auto a deviare verso un lato quando si lascia il volante. Ad esempio, su una Qashqai AWD, si può notare che "con sterzo dritto l'auto tende ad andare a dx rapidamente". Se la convergenza è stata verificata e risulta corretta, ciò non esclude necessariamente la presenza di problemi di assetto. L'assetto è un concetto più ampio che include non solo la convergenza, ma anche la campanatura e altri angoli.

Esperienze simili sono state riportate su altri modelli. Una Honda Civic di nona serie, ad esempio, dopo un urto del cerchio ruota anteriore sinistra contro un marciapiede che ha piegato il trapezio della sospensione, è stata restituita con il volante storto sul dritto. Nonostante le correzioni meccaniche sui braccetti dello sterzo, il problema non è stato risolto perfettamente. In questi casi, un gommista esperto, dotato di strumentazione adeguata, può intervenire per ripristinare la corretta geometria.

Volante Non Centrato

Un altro problema frequente è il volante che, pur mantenendo l'auto in linea retta, non si trova nella sua posizione centrale ideale. Può essere leggermente inclinato a sinistra o a destra. In alcuni scenari, il capo officina di una concessionaria può considerare "normale avere il volante leggermente storto", un'affermazione che spesso contrasta con l'esperienza di molti automobilisti. La corretta procedura prevede che, dopo aver regolato la convergenza, il volante debba essere riportato in posizione centrale.

Il meccanismo di correzione può variare. Su modelli come la Fiat 147, ci si interroga su come posizionare dritto il volante: "agendo su qualche vite o bullone all'altezza delle ruote oppure agendo direttamente sul volante dentro l'abitacolo?". La risposta consolidata è che la regolazione avviene agendo sui tiranti dello sterzo ad altezza delle ruote. "Blocchi il volante e agisci sui tiranti dello sterzo di ogni ruota". Il volante è l'elemento che comanda il movimento delle ruote tramite il piantone e una cremagliera, collegata alle ruote da barre filettate. "Quando vai a fare la convergenza agisci su queste barre filettate".

La Questione della "Posizione Zero"

Un punto di dibattito e confusione riguarda l'esistenza e l'individuazione di una "posizione zero" del volante o della scatola sterzo. Alcuni professionisti sostengono che "NON esiste uno zero e non c'è modo di trovarlo, ma si va 'a mano'" o che "va regolato sulla percezione del guidatore". Tuttavia, da un punto di vista ingegneristico, ci si può domandare: "il volante avrà uno zero di fabbrica che a livello strumentale si può individuare? Un servo elettrico nella scatola sterzo avrà un punto 'di partenza' della colonna sterzo?".

L'idea che esista un punto centrale neutro nella scatola dello sterzo, dove la pressione generata dalla pompa (nei sistemi idraulici) si autoscarica senza agire né a destra né a sinistra, è tecnicamente valida. "Appena giri il volante la pressione della pompa spinge a dx o sx".

Casi Specifici e Esperienze Dirette

Le problematiche possono manifestarsi anche dopo interventi specifici. Dopo aver sostituito la scatola guida, è stato necessario rifare la convergenza, ma si è notato che in alcuni casi il volante non ritornava alla posizione di centro, rimanendo girato o facendo uno "scatto" in retromarcia. In questi casi, è consigliabile tornare da chi ha effettuato la sostituzione della scatola guida, poiché il problema potrebbe non essere legato direttamente alla convergenza.

La Roomster ha presentato un problema simile, accentuato dall'usura delle gomme invernali. Una nuova Civic, dopo un intervento, mostrava il volante storto. In entrambi i casi, dopo varie insistenze e correzioni, il problema è stato sistemato, seppur non sempre perfettamente.

Un caso emblematico riguarda una Fiat Grande Punto 1.9 che, lasciando il volante, iniziava a girare a destra. Nonostante gomme nuove, pressione corretta e interventi di convergenza e campanatura da tre gommisti diversi, il problema persisteva. Questo suggerisce che la causa potesse risiedere altrove, forse nel sistema di sterzo stesso o in componenti non immediatamente evidenti.

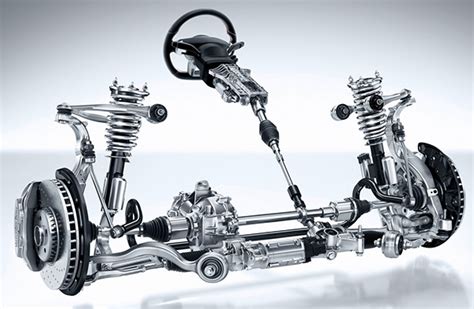

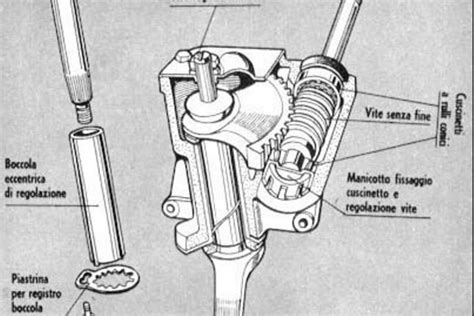

La Scatola dello Sterzo: Cuore del Sistema di Direzione

La scatola dello sterzo è un componente meccanico o elettromeccanico cruciale che traduce il movimento rotatorio del volante in movimento lineare o angolare delle ruote. La sua corretta funzionalità è essenziale per la precisione e la sicurezza della guida. Problemi a questo componente possono manifestarsi in vari modi, spesso confondendosi con difetti di convergenza o assetto.

Funzionamento e Possibili Malfunzionamenti

Il funzionamento base prevede che, agendo sul volante, si muove un piantone che aziona una cremagliera. Questa cremagliera, scorrendo lateralmente, comanda le ruote attraverso collegamenti specifici (tiranti dello sterzo). La convergenza viene regolata agendo sulla lunghezza di queste barre filettate, che hanno degli snodi sferici alle estremità.

Tuttavia, la scatola dello sterzo stessa può presentare difetti. In alcune vetture, come una serie 240, era presente una regolazione specifica sulla scatola (una ghiera) per ripristinare il punto neutro o correggere la pressione interna, specialmente in caso di usura. Su modelli successivi, come la 940, questa regolazione potrebbe non essere presente. Un sintomo di un problema alla scatola sterzo può essere una tendenza dell'auto a tirare verso un lato, anche con convergenza e campanatura apparentemente corrette. Un test che può evidenziare questo problema è: con le ruote anteriori sollevate e il motore acceso, il volante dritto, si osserva che lo sterzo "scarta un po'" verso il lato verso cui tira l'auto.

Servo Assistenza Elettrica e Calibrazione

Nei veicoli moderni, i sistemi di servo assistenza sono prevalentemente elettrici (EPS). Questi sistemi sono gestiti da centraline elettroniche e richiedono calibrazioni specifiche. "Nei servo elettronici ci sono calibrazioni da fare". Un gommista di quartiere potrebbe limitarsi a montare sensori solo sulle ruote anteriori, mentre un centro gomme più attrezzato utilizzerà sempre quattro sensori per una diagnosi completa e precisa.

Un problema con il servo sterzo elettrico può manifestarsi con un volante che "non ritorna alla posizione di centro, ma rimane girato da una parte", oppure con uno "scatto" quando viene ruotato velocemente nella direzione opposta. A volte, dopo aver allentato la cinghia che serve anche la pompa dell'idroguida (nei sistemi idraulici, non elettrici) per altri interventi (come la sostituzione della pompa dell'acqua), e rimontandola con una tensione inferiore, lo sterzo può iniziare a piegare. Questo indica che la forza di assistenza fornita dal sistema idraulico non è più ottimale.

La Campanatura e Altri Angoli di Assetto

Oltre alla convergenza, la campanatura è un altro angolo geometrico fondamentale che influenza il comportamento del veicolo. La campanatura si riferisce all'inclinazione verticale della ruota rispetto alla superficie stradale, vista frontalmente.

Comprendere la Campanatura

"La convergenza altro non è che l'angolo che fanno le ruote rispetto alla linea che passa longitudinalmente per il centro dell'auto." Questa definizione si riferisce alla convergenza. La campanatura, invece, è l'inclinazione della ruota rispetto al piano verticale. Una campanatura negativa significa che la parte superiore della ruota è inclinata verso l'interno del veicolo; una campanatura positiva significa che è inclinata verso l'esterno.

La campanatura non è quasi mai regolata in modo da avere il pneumatico perfettamente perpendicolare al suolo (un angolo di 90°). Questo è particolarmente vero per le sospensioni di tipo MacPherson, dove la geometria della sospensione fa variare l'angolo di campanatura al variare del carico. Per compensare questo effetto, specialmente in curva dove le forze laterali sono maggiori, si tende ad avere un angolo di campanatura negativa. L'obiettivo è fare in modo che, sotto carico (come in curva), la campanatura diventi più neutra (vicina ai 90°), garantendo la massima impronta al suolo del pneumatico e quindi una migliore tenuta.

Impatto della Campanatura sull'Assetto

"Se una delle due ruote ha una campanatura diversa dall'altra ecco che questo equilibrio viene a mancare e l'auto tirerà storta." Una differenza di campanatura tra la ruota sinistra e quella destra è una delle cause più probabili di un'auto che tira da un lato. Altri fattori che influenzano la traiettoria sono:

1. Volante dello sterzo che rimane tirato da un lato: meno probabile come causa primaria, ma può essere correlato a problemi meccanici.
2. Campanatura differente tra ruote sinistra e destra: una causa molto frequente.
3. Consumo non omogeneo degli pneumatici: spesso una conseguenza, ma a volte può indicare un problema di assetto preesistente.

La geometria degli avantreni, specialmente su auto a trazione posteriore, è progettata per inclinare le ruote durante le sterzate al fine di consentire l'autoraddrizzamento del volante. "Le ruote si inclinano ulteriormente quando vengono sterzate, ma lo stesso peso dell'auto induce una forza contraria che le porta a ritornare nella posizione in cui sono meno inclinate, ossia dritte." Se la campanatura è sbilanciata, questo meccanismo di autoraddrizzamento viene compromesso.

Diagnosi e Soluzioni: Un Approccio Integrato

Affrontare problemi di assetto e sterzo richiede un approccio metodico e l'utilizzo di attrezzature adeguate. La confusione tra i vari componenti e le loro funzioni è comune, sia tra gli automobilisti che, a volte, tra i professionisti meno esperti.

Il Ruolo del Gommista e dell'Officina

La "convergenza è ok e l'auto con lo sterzo lasciato un po' a sx va dritta (anche se inevitabilmente il manto stradale porta ad andare a dx)… Con sterzo dritto l'auto tende ad andare a dx rapidamente… È un Qashqai AWD… Se la convergenza è ok non dovrei avere problemi di assetto… È spostato leggermente…" Questa descrizione evidenzia la necessità di guardare oltre la semplice misura della convergenza.

Molte officine si affidano a gommisti di fiducia dotati di attrezzature specifiche per le regolazioni di assetto. Questi strumenti permettono di misurare con precisione gli angoli delle ruote e di apportare le correzioni necessarie. Tuttavia, l'esperienza e la competenza del tecnico sono altrettanto importanti. Un "ragazzino di una 20ina d'anni" da un gommista è riuscito a sistemare ciò che il personale di una concessionaria non aveva risolto, laddove il capo officina riteneva la situazione "normale".

Test e Procedure di Verifica

Per diagnosticare accuratamente i problemi, si possono eseguire diversi test:

• Prova su strada con volante dritto: Verificare se l'auto mantiene la traiettoria rettilinea o se tende a deviare.
• Prova su strada con volante leggermente girato: Osservare se il volante ritorna autonomamente nella posizione centrale dopo aver rilasciato la presa.
• Controllo visivo degli pneumatici: Verificare la presenza di usura irregolare, che può essere un sintomo di problemi di allineamento o pressione non corretta.
• Prova con auto sollevata: In officina, sollevare l'avantreno e far girare il volante per verificare la fluidità e l'assenza di attriti anomali. Se, con le ruote sollevate e il volante dritto, il sistema di sterzo mostra una tendenza a ruotare in una direzione, ciò può indicare un problema nella scatola dello sterzo o nel sistema di servo assistenza.

Regolazioni e Calibrazioni

Le regolazioni standard includono la convergenza e, se previsto dal modello, la campanatura e l'incidenza. La possibilità di regolazione varia a seconda dell'auto: "sulle auto 'normali' è quasi tutto fisso e quindi non regolabile."

Se il problema persiste nonostante le regolazioni standard, è necessario esaminare componenti più complessi come la scatola dello sterzo o i montanti delle sospensioni. La sostituzione di parti danneggiate (come un trapezio sospensione piegato dopo un urto) è spesso necessaria per ripristinare la geometria originale.

L'Importanza della Manutenzione Preventiva

In generale, la convergenza va controllata e regolata se si hanno problemi di centraggio del volante, se la macchina non riesce ad andare dritta, se si hanno vibrazioni particolari e, solitamente, anche quando si cambiano gomme e cerchi. Una manutenzione preventiva e controlli regolari possono evitare l'insorgere di problemi più gravi e costosi da riparare.

La comprensione dei principi che regolano la geometria delle ruote e il funzionamento del sistema di sterzo è essenziale per affrontare efficacemente qualsiasi anomalia. Un approccio diagnostico completo, che consideri tutti gli angoli di assetto, la scatola dello sterzo, il sistema di servo assistenza e le condizioni generali delle sospensioni, è la chiave per garantire la sicurezza e il corretto funzionamento del veicolo.
