Il Convertitore di Coppia con Frizione di Lock-Up: Funzionamento e Evoluzione

Il convertitore di coppia con frizione di lock-up rappresenta un pilastro nel panorama delle trasmissioni automatiche, offrendo un'esperienza di guida fluida e confortevole. Nato negli anni '50 negli USA, ha sostituito la frizione classica presente nel cambio manuale, diventando la tipologia di cambio automatico più comune. Questo dispositivo fluido-meccanico è cruciale per trasferire la potenza dal motore alle ruote, gestendo con precisione la coppia motrice e consentendo una transizione morbida tra i diversi regimi di funzionamento.

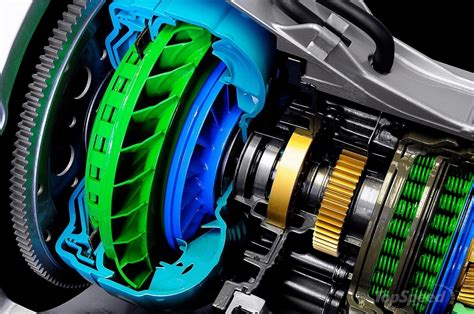

Anatomia di un Convertitore di Coppia

Un convertitore di coppia è un dispositivo sofisticato che si posiziona tra il motore e la trasmissione. A differenza dei sistemi puramente meccanici o delle frizioni multidisco, si basa su un fluido di trasmissione e su elementi rotanti interconnessi per trasferire il momento torcente attraverso forze idrauliche.

I suoi componenti principali sono:

• Pompa (o Impulsore): Collegata direttamente all'albero motore, la pompa è una ruota dotata di palette disposte radialmente. Ruotando, spinge il fluido di trasmissione verso l'esterno per effetto della forza centrifuga, impartendogli energia cinetica e un momento angolare.
• Turbina: Similmente costituita da una ruota a palette, la turbina è collegata all'albero di ingresso del cambio. Il fluido spostato dalla pompa è costretto a rientrare verso il centro attraverso le pale della turbina, trascinandola in rotazione e convertendo l'energia idraulica in energia rotante meccanica che viene trasferita al cambio.
• Statore (o Reattore): Questo elemento, assente nel giunto idraulico semplice, è montato su una ruota libera che gli impedisce di ruotare in senso opposto a quello della pompa. La sua funzione è cruciale: modifica la direzione del flusso di fluido proveniente dalla turbina prima che esso ritorni nell'impulsore. Raccoglie il fluido idraulico in uscita dalla turbina, che ha un momento angolare pressoché nullo, e lo devia imprimendogli uno "swirl" tale da fargli incontrare le palette della pompa con un angolo di incidenza ottimale. Questo permette un aumento della coppia in un fattore compreso tra 1,8 e 2,5 nella gamma di velocità più bassa, soprattutto a bassi regimi e in fase di accelerazione.
• Frizione di Lock-Up: Un miglioramento fondamentale nei convertitori di coppia moderni. Questa frizione connette meccanicamente la pompa e la turbina tramite un'azione di bloccaggio ("lock-up"), riducendo lo slittamento e aumentando l'efficienza.

Questi componenti sono alloggiati in un contenitore proprio, pieno d'olio.

Come Funziona una Trasmissione a Convertitore di Coppia

Il funzionamento di una trasmissione a convertitore di coppia si articola in diverse fasi, ciascuna ottimizzata per garantire la massima efficienza e comfort di guida.

Regime di Minimo e Partenza

Quando il motore è al minimo, il convertitore di coppia ha lo stesso effetto di una frizione separata in un cambio manuale: separa il motore dalla trasmissione. La ruota della pompa, collegata all'albero motore, ruota alla stessa velocità del motore. La ruota della turbina opposta, collegata alla scatola del cambio, rimane ferma al minimo. Il fluido nel convertitore viene spinto verso l'esterno dalla forza centrifuga, creando un vortice e aumentando la pressione. L'energia meccanica del motore viene convertita in energia di flusso dell'olio, che viene poi trasferita alla ruota della turbina. Non appena la resistenza dell'albero di trasmissione/riduttore viene superata, la ruota della turbina e il cambio iniziano a ruotare, mettendo in movimento il veicolo. Questo fenomeno è noto come "automatic creep" e consente al veicolo di muoversi lentamente quando si rilascia il freno, evitando che il motore vada in stallo alla partenza.

Accelerazione e Moltiplicazione della Coppia

Durante l'accelerazione, la velocità relativa tra l'ingresso (pompa) e l'uscita (turbina) crea una moltiplicazione della coppia. L'olio viene convogliato dalla ruota della turbina verso l'albero centrale e raggiunge lo statore, situato tra la ruota della turbina e la ruota della pompa. L'olio tenta di far ruotare lo statore in senso opposto alla direzione di rotazione della turbina e della pompa. Poiché lo statore non può ruotare in senso opposto grazie alla ruota libera, l'olio si appoggia sulle sue palette e torna alla ruota della pompa, chiudendo il circuito. Sostenendo l'olio sullo statore, la coppia in uscita dal convertitore può essere superiore a quella in entrata (anche di 2-2,5 volte), il che è particolarmente utile per la partenza del veicolo o per superare ostacoli.

Velocità di Crociera e la Frizione di Lock-Up

A velocità di crociera, lo slittamento intrinseco del convertitore di coppia causa una certa perdita di rendimento (tipicamente 4-5%) sotto forma di calore disperso dal fluido. Per prevenire questo fenomeno e ridurre il consumo di carburante, i moderni convertitori integrano un sistema a frizione, la cosiddetta frizione di lock-up. Questa frizione collega meccanicamente la pompa con la turbina, unendo le due giranti e riducendo al minimo lo slittamento quando la velocità del veicolo è pari o superiore a una certa soglia (spesso intorno ai 60 km/h).

La frizione di lock-up è installata sul mozzo della turbina, di fronte ad essa. Una molla smorzata assorbe la torsione durante la fase di innesto per prevenire il trasferimento di urti. Il materiale di attrito riportato sul pistone di lock-up è lo stesso usato sui dischi della frizione nella trasmissione. Quando attivata, la frizione di lock-up ruota insieme alla pompa e alla turbina.

L'attivazione e la disattivazione della frizione di lock-up sono determinate dalla direzione in cui il fluido entra nel convertitore di coppia:

• Bassa Velocità (minore di 60 km/h): Il fluido pressurizzato fluisce verso il fronte della frizione di lock-up. La pressione sul fronte e sul retro della frizione è uguale, mantenendola disattivata.
• Velocità Medio-Alte (maggiore di 60 km/h): Il fluido pressurizzato fluisce nella zona retrostante la frizione. Una valvola di relay apre lo scarico di fronte alla frizione, creando una zona di bassa pressione. La differenza di pressione sui due lati della frizione forza il pistone di lock-up contro la cassa del convertitore, rendendola solidale con quest'ultima.

Il fluido usato per controllare il dispositivo è anche utilizzato per rimuovere il calore dal convertitore e trasferirlo al sistema di raffreddamento del motore. Questo procedimento, detto "lock-up", ha la funzione, nel momento del rilascio del pedale acceleratore, di consentire un'azione frenante da parte del motore, come accade nelle trasmissioni manuali. Le moderne trasmissioni automatiche tendono a bloccare il convertitore il più presto possibile per ridurre i consumi di carburante.

Vantaggi e Svantaggi del Convertitore di Coppia

Come ogni tecnologia, il convertitore di coppia presenta sia pregi che difetti.

Vantaggi

• Fluidità di Marcia: I cambi di marcia sono praticamente impercettibili, offrendo un comfort di guida superiore.
• Riduzione dell'Usura: Non essendoci superfici solide di contatto come in una frizione manuale (almeno prima dell'attivazione del lock-up), si riduce significativamente l'usura delle componenti.
• Assorbimento delle Vibrazioni: La trasmissione idraulica smorza le vibrazioni del motore, contribuendo a una marcia più stabile e meno rumorosa, specialmente a bassi regimi.
• Facilità di Partenza: Il veicolo non si muove all'indietro quando si ferma in pendenza ("automatic creep"), rendendo più facile l'allontanamento anche con un rimorchio pesante. Non è possibile che il motore vada in stallo alla partenza.
• Moltiplicazione della Coppia: Durante l'avvio e la ripresa, la coppia moltiplicata consente di superare ostacoli con minori sforzi del motore.
• Funzione di Parcheggio: L'introduzione della funzione di parcheggio ha consentito alla vettura di fermarsi senza il rischio di minimi movimenti dovuti all'assenza di coppia frenante.

Svantaggi

• Perdita di Efficienza: Prima dell'introduzione del lock-up, lo slittamento residuo causava una perdita di energia sotto forma di calore e un maggiore consumo di carburante. Sebbene i moderni sistemi di lock-up abbiano mitigato questo problema, una minima perdita può ancora persistere.
• Manutenzione: Sebbene l'usura sia minore, il convertitore di coppia necessita comunque di controlli e manutenzione regolare, inclusa la sostituzione dell'olio. Il degrado dell'olio con il tempo può portare a un funzionamento irregolare della frizione di lock-up.
• Impossibilità di Traino/Spinta: A seconda del design, i veicoli con trasmissione a convertitore di coppia potrebbero non poter essere trainati se è in moto anche l'asse condotto, e non è possibile spingerli per avviarli.
• Rallentamento Percepibile: Nonostante i cambi di marcia siano fluidi, l'interruzione della forza di trazione è solitamente percepibile.

L'Importanza della Manutenzione

Nonostante un'usura minore rispetto ai cambi manuali, il convertitore di coppia, e l'intera trasmissione automatica, richiede una manutenzione accurata nel tempo. Molti costruttori parlano di lubrificante "a vita", ma in realtà l'olio si degrada, si contamina con residui metallici e perde capacità lubrificante. Se la pressione non è stabile, il lock-up inizia a funzionare in modo irregolare.

Quando il lock-up è compromesso o si sono formati detriti metallici, la soluzione diventa più impegnativa, potendo richiedere interventi specifici sull'unità. È fondamentale far effettuare una corretta manutenzione del cambio e delle altre componenti meccaniche dell'auto per garantirne la longevità e l'efficienza. La sostituzione dell'olio del cambio, magari con un lavaggio interno, è un'operazione consigliabile intorno ai 100.000 km, o comunque secondo le indicazioni del produttore e l'esperienza del personale qualificato.

Il Convertitore di Coppia nel Contesto Moderno: Confronto con Altre Trasmissioni

Oggi, il panorama dei cambi automatici è più vario che mai, con soluzioni principali che includono il convertitore di coppia, il cambio a doppia frizione e la trasmissione a variazione continua (CVT). Ognuna offre caratteristiche specifiche, vantaggi e limiti.

Convertitore di Coppia vs. Trasmissione a Doppia Frizione

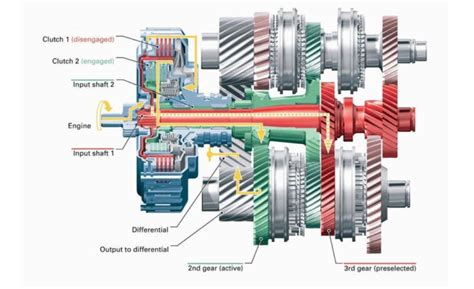

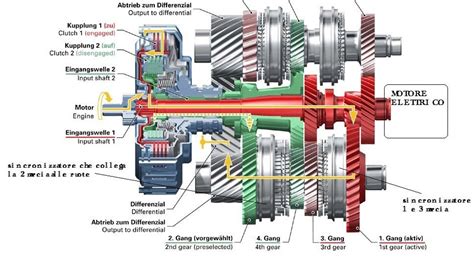

La trasmissione a doppia frizione non è un classico cambio automatico, ma un cambio diretto, un cambio manuale automatizzato. È composto da due sotto-trasmissioni, due frizioni e due alberi di trasmissione. Le marce dispari sono gestite da una sotto-trasmissione, mentre le marce pari dall'altra. Il vantaggio principale è che la marcia successiva viene cambiata già durante la guida, consentendo processi di cambio in frazioni di secondo, praticamente senza interruzione della trazione.

• Vantaggi della Doppia Frizione: Cambi di marcia estremamente rapidi e impercettibili, efficienza elevata grazie alla possibilità di mantenere il motore nella gamma di velocità ottimale. Ottima per veicoli sportivi.
• Svantaggi della Doppia Frizione: Peso maggiore, prezzo leggermente più alto, e maggiore usura delle frizioni rispetto ai convertitori di coppia, sebbene la prima marcia sia solitamente molto corta per minimizzare l'usura alla partenza.

Convertitore di Coppia vs. Trasmissione a Variazione Continua (CVT)

Il cambio continuo (CVT) è un tipo di cambio automatico in cui il rapporto di trasmissione può variare senza soluzione di continuità tra due valori limite, offrendo un numero infinito di rapporti. Questo tipo di cambio utilizza pulegge collegate da una cinghia in gomma rivestita di acciaio o una catena. Le pulegge, costituite da due coni affacciati per la base minore, avvicinandosi o allontanandosi variano il diametro apparente su cui si avvolge la cinghia, cambiando il rapporto di trasmissione.

• Vantaggi del CVT: Semplicità costruttiva e manutentiva rispetto al cambio automatico idraulico, migliore rendimento energetico eliminando il convertitore di coppia. Permette al motore di lavorare sempre al suo regime di coppia massima, aumentando la resa energetica e riducendo le emissioni.
• Svantaggi del CVT: L'esperienza di guida è completamente differente, con il suono del motore che rimane costante e privo di risposta sonora, il che può non piacere a tutti.

Scelta della Trasmissione Giusta

La scelta tra un convertitore di coppia, un cambio a doppia frizione o un CVT dipende da una serie di fattori e dalle esigenze specifiche del guidatore.

• Convertitore di Coppia: Ideale se si cerca una guida confortevole, una gestione efficace della potenza e un equilibrio tra prestazioni e consumi, specialmente su percorsi urbani e in situazioni dove è necessario trainare regolarmente un rimorchio o trasportare carichi pesanti. Offre una guida fluida e una buona capacità di assorbire variazioni di carico.
• Doppia Frizione: Perfetta per i veicoli sportivi, dove l'accelerazione ottimale e i cambi di marcia rapidissimi sono prioritari. Questi cambi consentono prestazioni superiori rispetto ai manuali e possono essere utilizzati anche nel traffico cittadino con comfort.
• CVT: Una buona opzione per chi privilegia l'efficienza energetica, la riduzione delle emissioni e un'esperienza di guida senza "scatti", anche se con una risposta sonora del motore diversa dal solito.

Il Convertitore di Coppia oltre l'Automotive

Oltre all'automotive, i convertitori di coppia trovano impiego anche in macchine utensili, metallurgiche e sistemi di azionamento industriale. In tutti questi contesti, dove è richiesta una gestione precisa e affidabile del trasferimento di potenza con variazioni di carico, il convertitore di coppia dimostra la sua versatilità e affidabilità.

Guidare con un convertitore di coppia difettoso può compromettere la dinamica di guida, aumentare i consumi e accelerare l'usura di altri componenti. Pertanto, la comprensione del suo funzionamento, dei tipi disponibili e dei criteri di selezione è fondamentale per effettuare una scelta informata e ottimizzare la dinamica di guida in base all'applicazione specifica. Il convertitore di coppia non è il "nemico" del cambio automatico; è una componente chiave che, se ben gestita e mantenuta, garantisce una tecnologia solida e affidabile.
