La Ford Fiesta 1.4 TDCI, un modello che ha riscosso notevole successo nel mercato automobilistico, specialmente nelle sue versioni prodotte tra il 2008 e il 2017, presenta una componentistica sofisticata, tra cui spiccano gli iniettori del sistema Common Rail. La corretta manutenzione e, in caso di necessità, la sostituzione di questi componenti sono cruciali per garantire prestazioni ottimali del motore, efficienza nei consumi e riduzione delle emissioni. Un aspetto fondamentale in queste operazioni è il rispetto delle specifiche di coppia di serraggio, un dato tecnico che assicura il corretto funzionamento e la tenuta dei componenti.
Identificazione e Sintomi di Problemi agli Iniettori
Prima di addentrarci nei dettagli tecnici del serraggio, è utile comprendere come riconoscere un potenziale problema agli iniettori nella Ford Fiesta 1.4 TDCI. Per i modelli prodotti tra il 2002 e il 2008, così come per le generazioni successive, i sintomi di un iniettore difettoso possono manifestarsi in diverse forme. Un avviamento difficoltoso, specialmente a freddo, è uno dei segnali più comuni. Altri indicatori includono un funzionamento irregolare del motore al minimo, perdite di potenza, un aumento del consumo di carburante, un aumento delle emissioni di fumo (spesso nero o bianco) e, in alcuni casi, rumori anomali provenienti dal vano motore, come un ticchettio persistente o un battito in testa.
Un'altra indicazione può essere la presenza di un odore di gasolio non bruciato o di un eccessivo calore proveniente dal collettore di scarico. Se si sospetta un problema agli iniettori, è consigliabile effettuare una diagnosi approfondita. Questa può includere il controllo della pressione del carburante nel sistema Common Rail, la verifica della tenuta degli iniettori e, se necessario, la loro rimozione per un'ispezione visiva e test specifici.
A RIPARARE MALE UN AUTO SI SPENDE IL DOPPIO ! SI PUÒ CONTROLLARE LO STATO DEGLI INIETTORI P0087
Smontaggio degli Iniettori: Procedura e Componenti da Rimuovere
La procedura per la sostituzione degli iniettori su una Ford Fiesta 1.4 TDCI, sia per i modelli 2002-2008 che per quelli 2008-2017, richiede una certa manualità e l'utilizzo di attrezzi specifici. Per accedere agli iniettori, è necessario rimuovere una serie di componenti per garantire un lavoro pulito e sicuro. La lista dei componenti da rimuovere include: la vaschetta del liquido refrigerante, il tubo dell'EGR (Exhaust Gas Recirculation), il filtro del carburante, la scatola del filtro dell'aria, il tubo d'aspirazione dell'aria e il coperchio delle valvole.
L'operazione inizia con la rimozione della vaschetta del liquido refrigerante, fissata con bulloni da 7mm. È importante scollegare anche i cavi elettrici ad essa collegati e spostare la vaschetta e i cavi per liberare l'area di lavoro. Successivamente, si procede alla rimozione del coperchio laterale del motore.
La seconda operazione prevede la rimozione del filtro del carburante, utilizzando una chiave a bussola da 8mm e una chiave Torx T25.
Come terza fase, si rimuove il tubo di aspirazione dell'aria insieme alla scatola del filtro dell'aria, scollegando preventivamente i relativi connettori.
La quarta operazione consiste nella rimozione del tubo dell'EGR. Questo richiede lo svitamento di un bullone con chiave Torx T30 e un altro da 10mm.
A questo punto, è necessario disconnettere la linea del carburante che alimenta il coperchio delle valvole.
L'accesso agli iniettori avviene dopo la rimozione del coperchio delle valvole. Questo componente è fissato da bulloni da 8mm e un bullone da 10mm posizionato nella parte posteriore. Il coperchio va rimosso con delicatezza. Una volta rimosso il coperchio delle valvole, si avrà accesso agli iniettori, che sono fissati da dadi di dimensioni variabili: 13mm, 15mm e 17mm. Dopo aver rimosso questi dadi, l'iniettore può essere estratto. È fondamentale, una volta estratto l'iniettore, rimuovere la vecchia guarnizione e pulire accuratamente la sede dell'iniettore nel monoblocco per garantire una perfetta tenuta al nuovo componente.
La Coppia di Serraggio degli Iniettori: Dati Tecnici Cruciali
Per i modelli di Ford Fiesta 1.4 TDCI prodotti tra il 2008 e il 2017, il dato relativo alla coppia di serraggio degli iniettori è di fondamentale importanza per garantire la corretta installazione e il funzionamento ottimale. Sebbene le informazioni specifiche possano variare leggermente tra diverse fonti o revisioni tecniche, i valori comunemente indicati per il serraggio dei dadi che fissano gli iniettori si aggirano intorno ai 10 Nm (Newton metri).

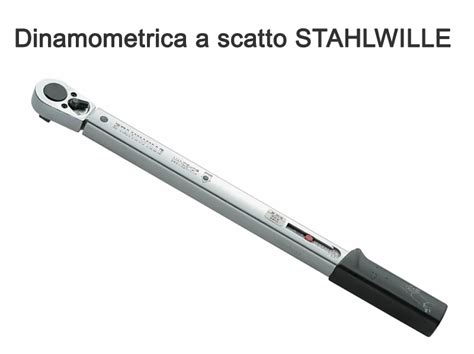

È cruciale sottolineare che questo valore si riferisce solitamente alla fase finale di serraggio, spesso preceduta da una fase di pre-serraggio o da un serraggio sequenziale in più passaggi. Alcune procedure potrebbero indicare un valore di serraggio iniziale seguito da un angolo di serraggio aggiuntivo (ad esempio, 10 Nm + 90°). La precisione in questa fase è vitale: un serraggio insufficiente può portare a perdite di carburante, compromissione della tenuta e potenziali danni al motore dovuti a contaminazione. Al contrario, un serraggio eccessivo può danneggiare l'iniettore stesso, la sua sede o i componenti circostanti, come la testata del motore.
È sempre consigliabile consultare il manuale di officina specifico per il modello e l'anno di produzione della propria Ford Fiesta 1.4 TDCI per ottenere i valori esatti e la procedura di serraggio raccomandata dal costruttore. In assenza di tale manuale, un valore di riferimento di 10 Nm è un buon punto di partenza, ma la verifica tramite fonti attendibili è caldamente raccomandata.
Risoluzione dei Problemi di Avviamento e Costi degli Iniettori
I problemi di avviamento, specialmente a freddo, nella Ford Fiesta 1.4 TDCI (modelli 2008-2017) possono essere direttamente correlati allo stato degli iniettori. Se questi non polverizzano correttamente il carburante o presentano perdite, l'avviamento può diventare difficoltoso. La risoluzione di tale problema, oltre al controllo della batteria e del motorino d'avviamento, implica spesso la verifica e, se necessario, la sostituzione degli iniettori.
Per quanto riguarda i costi degli iniettori per una Ford Fiesta 1.4 TDCI, questi possono variare significativamente in base a diversi fattori: la marca dell'iniettore (originale Ford, Bosch, Delphi, ecc.), il tipo di componente (nuovo, rigenerato), il rivenditore e la regione geografica. In linea generale, il costo di un singolo iniettore può oscillare tra i 100€ e i 300€ o più, per un componente nuovo di marca. Gli iniettori rigenerati, che sono stati smontati, puliti, ispezionati e riparati con parti nuove, possono rappresentare un'alternativa più economica, con prezzi che partono da circa 70-80€ per unità.
È importante considerare che, in molti casi, quando si riscontra un problema a un iniettore, può essere consigliabile sostituirli tutti. Questo perché gli altri iniettori potrebbero avere un chilometraggio simile e presentare segni di usura, portando a futuri problemi. Sostituire l'intero set garantisce un funzionamento più omogeneo e affidabile del sistema di iniezione. Il costo totale della sostituzione di tutti e quattro gli iniettori, comprensivo di manodopera, può quindi variare da circa 400-500€ per componenti rigenerati fino a oltre 1200-1500€ per componenti nuovi originali.
Tecniche Alternative per la Rimozione di Iniettori Bloccati
In alcune situazioni, gli iniettori possono risultare bloccati nelle loro sedi a causa di depositi carboniosi o corrosione, rendendo la rimozione particolarmente difficile. Sebbene la procedura standard preveda la rimozione tramite attrezzi manuali dopo aver allentato i fermi, in casi ostinati si ricorre a tecniche più avanzate.
Una tecnica comunemente discussa, anche se potenzialmente rischiosa se non eseguita correttamente, consiste nell'allentare leggermente i fermi degli iniettori, avviare il motore e farlo girare a un regime leggermente elevato (sgasare) finché gli iniettori non iniziano a muoversi. La pressione e le vibrazioni generate dal motore in questa fase possono aiutare a "sbloccare" gli iniettori. Tuttavia, questa pratica richiede cautela estrema per evitare danni al motore o perdite di carburante incontrollate.
Se questa tecnica non dovesse funzionare, si ricorre a estrattori specifici per iniettori. Questi attrezzi sono progettati per fare leva o esercitare una forza controllata sull'iniettore per estrarlo dalla sua sede senza danneggiarlo o la testata del motore. L'uso di questi estrattori, unito a smontaggi parziali di altri componenti e, a volte, a un linguaggio colorito, fa parte dell'arsenale di chi si confronta regolarmente con questi problemi.
È fondamentale sottolineare che la pulizia della sede dell'iniettore dopo la rimozione è un passaggio non negoziabile. L'accumulo di detriti o depositi nella sede può impedire il corretto alloggiamento e la tenuta del nuovo iniettore, compromettendo il lavoro svolto.
Considerazioni sul Sistema Common Rail e Componenti Correlati

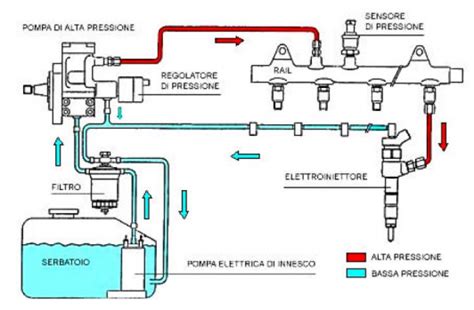

Il sistema Common Rail, adottato dalla Ford Fiesta 1.4 TDCI, rappresenta una tecnologia avanzata per l'iniezione di carburante nei motori diesel. In questo sistema, il carburante viene mantenuto ad altissima pressione in una "barra comune" (il Common Rail) da una pompa ad alta pressione, e gli iniettori, controllati elettronicamente, spruzzano il gasolio direttamente nella camera di combustione al momento opportuno e con la quantità precisa.
All'interno del sistema, diversi componenti giocano un ruolo cruciale. Tra questi, la pompa del carburante, il regolatore di pressione del carburante e il filtro del carburante sono essenziali per garantire che il gasolio arrivi agli iniettori nelle condizioni ottimali. Il filtro del carburante, in particolare, è un elemento di consumo che necessita di sostituzione periodica per prevenire l'ingresso di impurità nel sistema, che potrebbero danneggiare gli iniettori o la pompa. La sua sostituzione, come menzionato nella procedura di smontaggio, è un'operazione relativamente semplice, solitamente effettuata con chiavi a bussola e Torx.
La testata del motore, spesso realizzata in alluminio, ospita gli iniettori e le valvole. La sua integrità è fondamentale per il corretto funzionamento del motore. Il monoblocco, anch'esso in alluminio con canne in ghisa, costituisce la struttura portante del motore.
Aspetti Generali della Ford Fiesta 1.4 TDCI
La Ford Fiesta 1.4 TDCI è stata equipaggiata con un motore diesel common rail che ha contribuito alla sua reputazione di veicolo efficiente e affidabile. Le versioni prodotte dal 2002 al 2008 e quelle successive (2008-2017) condividono molte caratteristiche ingegneristiche, pur presentando evoluzioni tecnologiche.
Il motore, in generale, presenta un monoblocco in alluminio con canne in ghisa per garantire un buon compromesso tra leggerezza e robustezza. Il sistema di raffreddamento, che include il radiatore e il serbatoio di espansione del liquido refrigerante, è progettato per mantenere la temperatura operativa ottimale del motore.
La gestione del motore è affidata a una centralina elettronica (PCM - Powertrain Control Module) che riceve segnali da vari sensori, tra cui quello della posizione dell'albero motore, e gestisce l'iniezione del carburante, l'anticipo e altri parametri operativi.
Il sistema EGR (Exhaust Gas Recirculation) è presente per ridurre le emissioni di ossidi di azoto (NOx) ricircolando una parte dei gas di scarico nella camera di combustione. Il tubo dell'EGR è un componente che, come visto, deve essere rimosso durante la manutenzione degli iniettori.
La Ford Fiesta, in tutte le sue generazioni, è stata progettata con particolare attenzione alla sicurezza, includendo zone di assorbimento d'urto anteriori e posteriori e sistemi di ritenuta come gli airbag. L'integrità di questi sistemi è fondamentale per la protezione degli occupanti.
In sintesi, la corretta manutenzione della Ford Fiesta 1.4 TDCI, con particolare attenzione ai dettagli tecnici come la coppia di serraggio degli iniettori, è essenziale per preservarne le prestazioni, l'affidabilità e la longevità.
