La corretta applicazione delle coppie di serraggio nella sostituzione o manutenzione di componenti della frizione e di altre parti critiche di una motocicletta è fondamentale per garantire la sicurezza, l'affidabilità e le prestazioni ottimali del veicolo. Questo articolo esplora in dettaglio le procedure e le considerazioni essenziali per l'utilizzo di elementi di fissaggio, con un focus particolare sui prodotti Pro-Bolt, offrendo una guida completa che copre diversi materiali, applicazioni specifiche e principi fondamentali di montaggio.
La Scelta dei Materiali: Resistenza e Applicazione

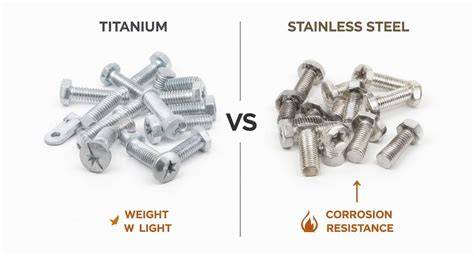

Pro-Bolt offre una gamma di prodotti realizzati in tre materiali distinti: acciaio inossidabile, titanio ed Ergal (una lega di alluminio). Ogni materiale presenta un diverso livello di resistenza, rendendolo più o meno adatto a specifiche applicazioni.
- Acciaio Inossidabile: Offre un eccellente equilibrio tra resistenza, durabilità e resistenza alla corrosione, rendendolo una scelta versatile per molte applicazioni generiche.
- Titanio: Leggero e incredibilmente resistente, il titanio è spesso utilizzato in applicazioni ad alte prestazioni dove la riduzione del peso è prioritaria. Tuttavia, richiede una maggiore attenzione durante il montaggio per evitare danni ai filetti.
- Ergal (Lega di Alluminio): Caratterizzato da leggerezza eccezionale, l'Ergal è ideale per applicazioni dove il peso è una preoccupazione critica e le sollecitazioni non sono estreme. È importante notare che i bulloni in Ergal non dovrebbero essere utilizzati in aree soggette a elevate sollecitazioni strutturali.
Le aree in cui i bulloni in Ergal possono essere utilizzati con successo includono: coperchi carter motore, carenature, cupolini, tappi dei serbatoi carburante, targhe, paratacchi e copricatena.
Principi Fondamentali di Montaggio: Precisione e Attenzione
Indipendentemente dal materiale scelto, la precisione durante il montaggio è un aspetto non negoziabile. ProBolt Fasteners Limited raccomanda vivamente di richiedere il parere di un professionista per il montaggio di qualsiasi bullone.
Quando si installa un kit di bulloni Pro-Bolt o un accessorio, è essenziale confrontare la parte Pro-Bolt con l'originale del produttore. Pro-Bolt fornisce un calibro filettato per facilitare questo controllo critico. Sebbene gli accessori Pro-Bolt siano abbinati a specifici modelli di moto, verificando preventivamente le misure, è possibile che i produttori introducano modifiche in corso di produzione a loro insaputa. Pertanto, è fondamentale prestare la massima attenzione prima di procedere al montaggio.
La procedura di sostituzione dei bulloni dovrebbe sempre seguire una logica rigorosa:
- Sostituire un bullone alla volta: Questo approccio minimizza il rischio di disallineamento o di allentamento di altre parti.
- Utilizzare bulloni di lunghezza identica: È imperativo che il bullone di ricambio abbia la stessa lunghezza dell'originale per garantire un corretto accoppiamento e una distribuzione uniforme delle forze.
- Lubrificare dove richiesto: L'applicazione di un lubrificante adatto sulle filettature è cruciale per prevenire grippaggi e garantire un serraggio corretto e uniforme.
Per i kit di bulloni che entrano in contatto con il cupolino o la carenatura, è necessario utilizzare le rondelle di plastica fornite. Queste vanno posizionate sotto la testa di tutti i bulloni per prevenire graffi sulla vernice o sulla plastica.
Coppie di Serraggio Specifiche per Componenti
La corretta applicazione delle coppie di serraggio è un pilastro della sicurezza in motociclistica. Ogni componente e materiale ha requisiti specifici.
Dadi Corona
I dadi corona in Ergal sono progettati per una coppia di serraggio di 33 ft/lbs o 44 Nm. Durante il montaggio, è consigliabile avvolgere il dado con un nastro sottile e resistente, come il Teflon, per evitare graffi.
Tappi di Rabbocco dell'Olio
I tappi di rabbocco dell'olio sono solitamente forniti con un O-ring, essenziale per garantire una chiusura ermetica. È imperativo assicurarsi che non vi siano perdite di olio dopo il montaggio.
Tappi del Serbatoio Olio Freni/Frizione
Il liquido del serbatoio dell'olio freni e frizione è corrosivo. È necessario agire con cautela per evitare versamenti su mani o altre parti della moto. In caso di versamento, lavare immediatamente l'area interessata con abbondante acqua saponata. I tappi del serbatoio devono essere montati utilizzando la membrana originale. Se necessario, vengono forniti bulloni di ricambio di lunghezza identica agli originali. Questi devono essere serrati a mano per ottenere una chiusura ermetica, che deve essere verificata dopo un breve giro di prova per assicurarsi che non vi siano perdite di fluido. NON UTILIZZARE se si sono verificate perdite, poiché ciò potrebbe compromettere le prestazioni dei freni o della frizione.
Registri Pre-carico Forcella
Questi registri sono utilizzabili con raccordi standard. Se vengono utilizzati in combinazione con un ammortizzatore di sterzo, è fondamentale verificare che lo sterzo non venga influenzato negativamente.

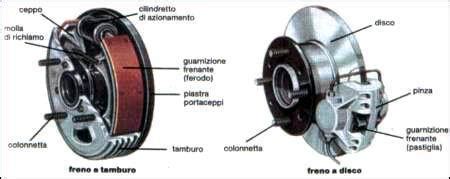

Viti Disco Freno
Per le viti dei dischi freno, sia in titanio che in acciaio inossidabile, si raccomanda l'uso di un serrafiletti a media resistenza. Pro-Bolt replica le dimensioni delle parti originali del produttore, il che spesso si traduce in bulloni con un profilo di testa basso, richiedendo quindi una guida piccola e poco profonda. Per ottenere un accoppiamento uniforme, si consiglia l'uso di una chiave a T o di una chiave dinamometrica.
Bulloni Coperchio Camme
- Bulloni del Coperchio della Camma Superiore: Rimuovere e montare un bullone alla volta. Per evitare potenziali problemi di aggancio del filetto, assicurare un appoggio uniforme durante il montaggio. Utilizzare le guarnizioni originali del produttore insieme a quelle fornite da Pro-Bolt.
- Bulloni del Coperchio della Camma Laterale: Anche in questo caso, rimuovere e montare un bullone alla volta.
Guida Generale alle Coppie di Serraggio
Per elementi di fissaggio in uso generale, sia in titanio che in acciaio inossidabile, ove possibile, utilizzare la stessa coppia raccomandata dal costruttore per i bulloni originali. Per gli elementi di fissaggio in applicazioni critiche per la sicurezza su una motocicletta, è essenziale consultare la guida torsiometrica del produttore quando si montano dispositivi di fissaggio con esagono incassato flangiato o con testa conica.
La Sequenza di Serraggio: Un Fattore Critico
La sequenza con cui vengono serrate le viti è di importanza capitale, specialmente in giunzioni complesse come la testata del motore o accoppiamenti flangiati. La regola generale prevede di iniziare serrando le due viti centrali, per poi proseguire a croce verso destra e sinistra.
Questa procedura è fondamentale perché permette di scaricare verso l'esterno eventuali deformazioni o imperfezioni della guarnizione della testata motore. Se si procedesse al contrario, cioè dall'esterno verso il centro, si potrebbero creare delle "pieghe", compromettendo il corretto schiacciamento uniforme della testata.
Il precarico delle viti o dei bulloni allo stesso valore garantisce il parallelismo tra le due parti meccaniche. Se le due facce non sono accoppiate perfettamente, si verificheranno inevitabilmente delle perdite.
Sicurezza Generale e Procedure di Controllo
Prima di iniziare qualsiasi lavoro sul veicolo, assicurarsi che la motocicletta sia stabile e posizionata su un cavalletto, se necessario.
Dopo aver montato nuove parti, è consigliabile effettuare un breve giro di prova, guidando con cautela. Esaminare attentamente le parti dopo la prova per assicurarsi che siano saldamente fissate e che non vi siano segni di allentamento o usura anomala.
Montaggio Cuscinetti di sterzo, forcelle e ruota + coppie di serraggio BMW F650GS Dakar
In sintesi, la scelta dei materiali, la precisione nel montaggio, il rispetto delle coppie di serraggio specifiche e l'adozione di sequenze corrette sono tutti elementi interconnessi che contribuiscono in modo determinante alla sicurezza e alla longevità della propria motocicletta. Consultare sempre le specifiche del produttore e, in caso di dubbi, affidarsi a un professionista qualificato.
