Il Corpo Farfallato nella Mercedes Classe A 160: Funzionamento, Problemi e Soluzioni

Il corpo farfallato è un componente di cruciale importanza all'interno del sistema di gestione di un'automobile, svolgendo un ruolo fondamentale nel controllo delle emissioni e nell'efficienza generale del motore. La sua funzione primaria è quella di regolare con precisione il flusso d'aria che viene immesso all'interno del propulsore. Questo controllo meticoloso garantisce una combustione ottimale, che a sua volta si traduce in un aumento significativo dell'efficienza del motore, una riduzione del consumo di carburante e, non meno importante, una diminuzione delle emissioni di CO2.

La rilevanza del corpo farfallato non accenna a diminuire; anzi, è previsto che questo componente continuerà a essere un ricambio molto richiesto nei prossimi anni. Questo scenario è motivato dal fatto che i veicoli che utilizzano motori a benzina e diesel continueranno a costituire la stragrande maggioranza del parco circolante globale. La transizione verso la mobilità elettrica, pur essendo un obiettivo a lungo termine, sta subendo un forte rallentamento, il che significa che la tecnologia dei motori a combustione interna rimarrà predominante per un periodo considerevole.

La Struttura e il Funzionamento Dettagliato

Nelle automobili dotate di motore endotermico, il corpo farfallato si posiziona come un componente essenziale nel sistema di aspirazione dell'aria. La sua funzione principale è quella di modulare la quantità d'aria che entra nei cilindri del motore. Questo processo è vitale per ottenere il corretto rapporto stechiometrico della miscela aria-carburante, che è la proporzione ideale di aria e carburante necessaria per una combustione completa ed efficiente.

Il corpo farfallato ha quindi un ruolo fondamentale nell'iniezione del carburante, poiché regola la quantità d'aria che deve essere presente nella miscela aria-carburante. Questa regolazione è direttamente collegata alla coppia desiderata e alla potenza erogata dal motore in un dato momento.

All'interno del corpo farfallato, troviamo due elementi chiave:

• Valvola a Farfalla: Questa è una valvola rotante, il cui movimento è controllato da un attuatore elettrico. È posizionata all'interno del condotto cilindrico del corpo farfallato. L'angolazione di apertura o chiusura di questa valvola è determinata dall'input ricevuto dal pedale dell'acceleratore. La variazione dell'angolo di apertura di questa valvola modifica direttamente la quantità di aria che entra nel motore e che andrà a comporre la miscela aria-carburante. Contemporaneamente, il sistema di iniezione immette la quantità esatta di carburante necessaria per mantenere l'efficienza nella gestione del motore.
• Sensore di Posizione (TPS - Throttle Position Sensor): Questo sensore ha il compito di misurare con estrema precisione l'angolo di apertura della valvola a farfalla. Una volta acquisito questo dato, lo invia alla centralina elettronica del motore (ECU - Engine Control Unit). La centralina, che elabora costantemente tutti i segnali ricevuti, analizza le informazioni provenienti dal sensore di posizione e calcola la posizione ottimale di apertura o chiusura della valvola per rispondere alle richieste del conducente e alle condizioni di guida.

Tipologie di Corpi Farfallati

I corpi farfallati montati sui veicoli moderni possono essere suddivisi in due categorie principali, che si differenziano per il modo in cui la valvola a farfalla viene controllata:

1. Corpo Farfallato Meccanico: In questa configurazione, l'apertura e la chiusura della valvola a farfalla avvengono in modo diretto e meccanico. Un cavo collega fisicamente il pedale dell'acceleratore alla valvola stessa. Quando il conducente preme il pedale, il cavo tira o rilascia la valvola, modificandone l'angolazione. Questo sistema è stato prevalente nei veicoli più datati.

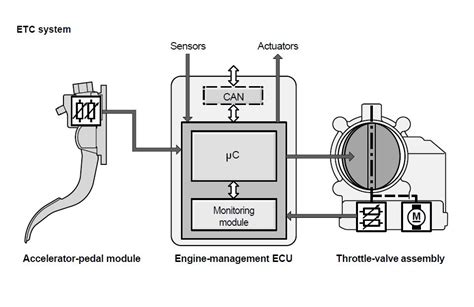

2. Corpo Farfallato Elettronico (Drive-by-Wire): Nei sistemi più moderni, si adotta la tecnologia "Drive-by-Wire" (o acceleratore elettronico). In questo caso, non esiste un collegamento meccanico diretto tra il pedale e la valvola. Invece, un sensore di posizione è montato sul pedale dell'acceleratore; questo sensore invia un segnale elettronico alla centralina del motore (ECU). La centralina, analizzando questo segnale, comanda a sua volta un attuatore elettronico integrato nel corpo farfallato, il quale provvede ad aprire o chiudere la valvola a farfalla nella posizione desiderata. Questo sistema offre maggiore flessibilità e precisione nel controllo del motore.

Posizionamento nel Sistema di Aspirazione

Il corpo farfallato è collegato direttamente al collettore di aspirazione. Il collettore di aspirazione è il componente responsabile della distribuzione dell'aria filtrata ai vari cilindri del motore. La posizione precisa del corpo farfallato è a valle del filtro dell'aria e a monte del collettore di aspirazione. L'aria esterna viene prima aspirata e fatta passare attraverso il filtro dell'aria, un passaggio fondamentale per trattenere e rimuovere ogni tipo di impurità, polvere, detriti e residui che potrebbero danneggiare le componenti interne del motore. L'aria, una volta filtrata, raggiunge quindi il corpo farfallato, dove il suo flusso viene regolato prima di essere immesso nel collettore e da lì nei cilindri.

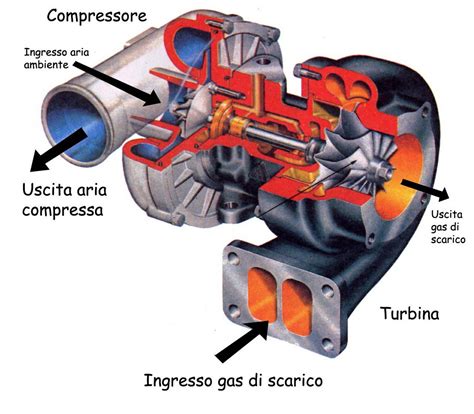

Nel caso di motori dotati di turbocompressore, il posizionamento del corpo farfallato può subire una leggera variazione. In questi motori, l'aria compressa dal turbo viene prima raffreddata da un intercooler. Il corpo farfallato può quindi trovarsi posizionato dopo l'intercooler. Tuttavia, indipendentemente da questa leggera differenza, la sua funzione rimane la stessa: regolare il flusso d'aria tra il sistema di filtrazione e l'ammissione nei cilindri.

Problemi Comuni e Sintomi di Malfunzionamento

È evidente che un guasto o un malfunzionamento del corpo farfallato ha un impatto diretto e significativo sulle prestazioni del motore. Questo accade perché la miscela aria-carburante non viene più elaborata nelle proporzioni ottimali, compromettendo l'efficienza della combustione.

I sintomi di un corpo farfallato difettoso possono manifestarsi in vari modi:

• Eccessivo Consumo di Carburante: Se l'automobile inizia a consumare una quantità di carburante superiore alla norma, una delle possibili cause potrebbe essere proprio il corpo farfallato. Un suo malfunzionamento impedisce una corretta regolazione del flusso d'aria, portando a una combustione inefficiente e a un maggiore spreco di carburante.
• Spia Motore Accesa: Le anomalie nel funzionamento del corpo farfallato, come un flusso d'aria anomalo o un segnale errato dal sensore di posizione, vengono generalmente rilevate dalla centralina elettronica del motore (ECU). La centralina monitora costantemente questi parametri e, in caso di scostamenti significativi o segnali incoerenti, accende la spia "Check Engine" sul cruscotto, segnalando al conducente la presenza di un problema.
• Irregolarità del Motore ai Bassi Giri: Si può notare che il motore funziona in modo irregolare quando è al minimo o a bassi regimi di rotazione. Potrebbe "strappare", perdere potenza in modo improvviso o avere un andamento altalenante. Questo è spesso dovuto a un'errata gestione dell'aria in ingresso, cruciale per il funzionamento del motore a bassi carichi.
• Problemi durante la Frenata: In alcuni casi, il conducente potrebbe avvertire che il motore "strappa" o presenta un comportamento anomalo quando si rilascia l'acceleratore e si frena. Questo sintomo è strettamente legato alla difficoltà del corpo farfallato nel gestire il passaggio da una condizione di carico elevato a una di minimo.

Cause Principali di Malfunzionamento

Come ogni componente meccanico o elettronico, anche la valvola a farfalla e il corpo farfallato nel suo complesso possono perdere la loro piena funzionalità nel tempo. Le cause dei problemi più comuni sono generalmente riconducibili a due fattori principali:

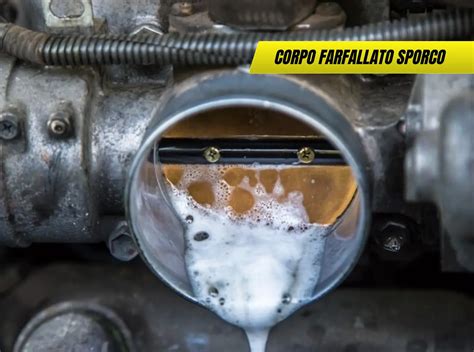

• Accumulo di Sporco e Incrostazioni Carboniose: La causa più frequente di malfunzionamento è l'accumulo di sporco, residui carboniosi e depositi oleosi sulla superficie della valvola a farfalla stessa o sulle pareti interne del condotto del corpo farfallato. Questi depositi possono impedire alla valvola di aprirsi e chiudersi correttamente, limitandone il movimento o impedendone la completa sigillatura. Questo causa perdite d'aria o restrizioni nel flusso.
• Guasto del Sensore di Posizione (TPS): Se il malfunzionamento della valvola farfallata non è dovuto a sporco o incrostazioni, potrebbe trattarsi di un guasto del sensore di posizione della valvola farfallata (TPS). Se questo sensore inizia a inviare letture errate o incoerenti alla centralina elettronica (ECU), il funzionamento della valvola ne risulterà inevitabilmente compromesso, anche se il meccanismo fisico della valvola è integro. La centralina riceverà informazioni sbagliate sull'effettiva posizione della valvola, portando a una gestione errata della miscela.
• Rottura dell'Attuatore Elettrico: Nei sistemi Drive-by-Wire, è molto comune anche la rottura del motorino elettrico (attuatore) che comanda l'apertura e la chiusura della valvola a farfalla. Questo componente, sottoposto a stress meccanici ed elettrici continui, può usurarsi o guastarsi, rendendo impossibile il movimento della valvola e causando i sintomi di malfunzionamento.

Manutenzione e Sostituzione

Quando si sospetta un problema al corpo farfallato, è importante intervenire tempestivamente. In molti casi, i meccanici possono consigliare la sostituzione dell'intero corpo farfallato, anche se il difetto sembra riguardare solo una parte specifica (come il sensore o l'attuatore). Questa prassi è spesso adottata per evitare che, dopo un'eventuale pulizia o riparazione parziale, il problema si ripresenti a breve distanza di tempo. La sostituzione completa garantisce una soluzione più duratura e affidabile.

Prima di procedere alla rimozione del corpo farfallato per una diagnosi o sostituzione, è necessario eseguire alcune procedure preliminari per scollegare in sicurezza i vari componenti ad esso collegati. È fondamentale scollegare il cablaggio del sensore di posizione della farfalla (TPS), così come i cablaggi degli altri eventuali sensori connessi direttamente al corpo farfallato. Inoltre, è necessario scollegare tutti i tubi (ad esempio, i tubi del sistema di aspirazione o del sistema di recupero vapori olio) che sono collegati al componente.

La presenza di produttori indipendenti (IAM - Independent AfterMarket) che stanno iniziando a inserire corpi farfallati di qualità equivalente all'originale nelle loro gamme è un chiaro segnale. Questo indica che la richiesta di questo specifico ricambio è in costante aumento. L'offerta di questi componenti è funzionale a coprire la crescente necessità di prodotti che migliorino l'efficienza del motore e la gestione delle emissioni, affiancandosi ad altri componenti legati a questi ambiti, come scambiatori di calore, intercooler e turbocompressori.
