Il Corpo Farfallato nelle Volvo: Guida Completa per la Manutenzione e la Risoluzione dei Problemi

Il corpo farfallato, noto anche come "throttle body" in inglese, è un componente cruciale del sistema di aspirazione di un motore a combustione interna. Nelle vetture Volvo, in particolare nei modelli come la serie 200, 700, 900, V70, V50 e XC90, questo componente gioca un ruolo fondamentale nel regolare la quantità di aria che entra nel motore, influenzando direttamente le prestazioni, i consumi e la stabilità del minimo. Questo articolo si propone di esplorare in dettaglio il funzionamento del corpo farfallato Volvo, le problematiche comuni, le soluzioni e le informazioni utili per i proprietari di questi veicoli.

Funzionamento del Corpo Farfallato Volvo

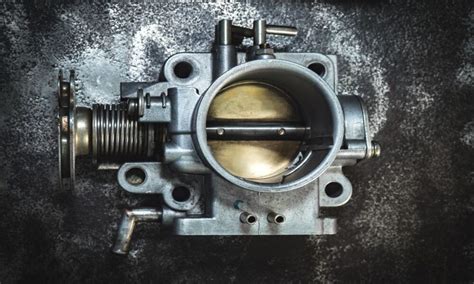

Il corpo farfallato è posizionato tra il debimetro (misuratore di massa d'aria) e il collettore di aspirazione. La sua funzione principale è quella di controllare il flusso d'aria verso il motore attraverso una valvola a farfalla. La posizione di questa valvola è determinata dalla pressione esercitata sul pedale dell'acceleratore dal conducente.

Nelle Volvo più datate, come quelle dotate di motori B230F/FT o B234, si utilizzava un sistema di farfalla meccanica. Tuttavia, con l'evoluzione tecnologica, molti modelli Volvo, inclusi quelli con motori turbo come il T5, hanno adottato corpi farfallati elettronici (ETM - Electronic Throttle Module). Questi sistemi sono gestiti dalla centralina motore (ECM) e utilizzano sensori per monitorare la posizione della farfalla e attuatori elettronici per regolarla con maggiore precisione.

Il Ruolo della Valvola Regime Minimo Motore

Un aspetto strettamente correlato al corpo farfallato è la valvola del regime minimo. Come descritto nelle informazioni reperite dal sistema VIDA, questa valvola ha due ruoli primari:

1. Mantenere costante la velocità minima del motore: Indipendentemente dai carichi aggiuntivi come il cambio automatico, il condizionatore d'aria (AC), l'elettroventola di raffreddamento, il servosterzo o l'alternatore, la valvola assicura che il motore giri a un regime stabile.
2. Fornire aria al motore in fase di frenata: Durante la frenata, la valvola contribuisce a mantenere una depressione accettabile nel collettore di aspirazione, garantendo un funzionamento fluido.

La centralina motore comanda la valvola del regime minimo basandosi su una serie di input, tra cui:

• Regime motore
• Temperatura motore
• Portata d'aria (misurata dal debimetro)
• Segnale dal tachimetro (per determinare se il veicolo è in movimento)
• Stato del condizionatore d'aria (AC inserito/disinserito, avvio/arresto compressore)
• Marcia innestata (per i veicoli con cambio automatico)

Compensazione Aria al Minimo Adattiva

Con il tempo, l'usura e l'accumulo di depositi possono influenzare l'efficienza della farfalla, alterando il flusso d'aria. Per contrastare questo fenomeno, le centraline moderne implementano una funzione di "compensazione aria al minimo adattiva". Anziché basarsi su valori preimpostati, la centralina utilizza le informazioni raccolte durante le precedenti operazioni per regolare attivamente il minimo, compensando le variazioni dovute all'usura.

Problemi Comuni del Corpo Farfallato Volvo

I corpi farfallati, specialmente quelli elettronici, possono essere soggetti a diverse problematiche che si manifestano con sintomi vari.

Problemi di Minimo Instabile o Alto

Uno dei sintomi più comuni di un corpo farfallato difettoso è un minimo irregolare, troppo alto o instabile. Questo può essere causato da diverse ragioni:

• Sporcizia e depositi: L'accumulo di olio, fuliggine e altre impurità sul corpo farfallato e sulla valvola a farfalla può impedire una chiusura ermetica o un movimento fluido. Questo può portare a un aumento del flusso d'aria al minimo, facendolo salire.
• Tubazioni di aspirazione deteriorate: Come evidenziato nelle esperienze degli utenti, i tubicini di raccordo del sistema di aspirazione possono diventare "cotti e screpolati" a causa dell'età e del calore. Se questi tubi presentano crepe o rotture, possono causare perdite d'aria nel sistema, alterando la miscela aria-carburante e influenzando negativamente il minimo. La sostituzione di questi tubi, anche quelli dello stabilizzatore del minimo, è spesso una soluzione efficace.
• Guasto alla valvola del regime minimo: Un malfunzionamento della valvola stessa o del suo attuatore può impedire il corretto controllo del flusso d'aria al minimo.
• Problemi alla farfalla elettronica (ETM): Nei sistemi elettronici, il motore elettrico che muove la farfalla, i sensori di posizione o il modulo di controllo elettronico possono guastarsi. Questo può portare a un minimo non gestito correttamente dalla centralina, a volte con l'attivazione della modalità di "recovery" del motore, con conseguente riduzione della potenza.

Errori in Centralina e Modalità di Recovery

Un corpo farfallato elettronico difettoso spesso genera codici di errore memorizzati nella centralina motore (ECM). Tra i codici più comuni si trovano quelli relativi al "Throttle Position Sensor" (sensore di posizione farfalla) o al "Throttle/Pedal Position Sensor/Switch 'B' Circuit Low Input" (circuito sensore posizione farfalla/pedale B, ingresso basso). Questi errori possono attivare la modalità di recovery del motore, limitando le prestazioni per proteggere il veicolo da danni maggiori.

Farfalla "Turbulenza" Rotta o Bloccata

In alcuni motori Volvo, specialmente sui modelli diesel più recenti e su quelli dotati di filtro antiparticolato (FAP o DPF), è presente una seconda farfalla, spesso chiamata "farfalla di turbolenza" o "valvola swirl". Questa farfalla ha funzioni specifiche legate alla gestione delle emissioni e alla rigenerazione del FAP.

• Funzione della Farfalla di Turbolenza: In alcuni sistemi, questa farfalla si chiude quando la valvola EGR (Exhaust Gas Recirculation) è aperta, per ridurre le emissioni inquinanti. Nei veicoli con FAP, la sua chiusura può essere impiegata per aumentare la temperatura dei gas di scarico durante la fase di rigenerazione del filtro, in combinazione con l'apertura della EGR e l'aumento del flusso di gasolio.
• Rottura del Perno Dentato: Un problema comune su questa farfalla è la rottura del perno dentato in plastica che ne comanda il movimento. Questo può causare il blocco della farfalla in una posizione non corretta, alterando il flusso d'aria e causando problemi di prestazioni e consumi.

Soluzioni e Manutenzione

La risoluzione dei problemi legati al corpo farfallato Volvo dipende dalla natura del guasto.

Pulizia del Corpo Farfallato

La pulizia è spesso il primo passo per risolvere problemi di minimo instabile o irregolare causati da depositi.

• Spray pulisci corpo farfallato: L'utilizzo di uno spray specifico per la pulizia del corpo farfallato e dell'impianto di aspirazione è un metodo comune. La domanda cruciale riguarda dove immettere il liquido: generalmente, si consiglia di spruzzare il prodotto nel tubo che va al corpo farfallato, con il motore spento, o nel condotto di aspirazione dopo il debimetro, seguendo attentamente le istruzioni del produttore dello spray. È importante evitare di dirigere il getto direttamente sul debimetro, poiché potrebbe danneggiarlo.
• Smontaggio e pulizia manuale: In casi di sporcizia ostinata, potrebbe essere necessario smontare il corpo farfallato per una pulizia più approfondita con uno straccio imbevuto di detergente specifico.

Sostituzione dei Tubi di Aspirazione

Se si riscontrano crepe o screpolature nei tubi di raccordo del sistema di aspirazione, la loro sostituzione è fondamentale. Questo include i tubicini che vanno al filtro a carbone attivo e quelli che collegano il sistema al collettore di aspirazione.

Riparazione o Sostituzione della Farfalla Elettronica (ETM)

Nei casi in cui il corpo farfallato elettronico è guasto, le opzioni sono:

• Riparazione: Alcune officine specializzate offrono servizi di riparazione per i corpi farfallati elettronici Volvo, sostituendo i componenti difettosi come il motore elettrico o i sensori.
• Sostituzione: L'acquisto di un nuovo corpo farfallato è un'opzione più costosa. È importante verificare la compatibilità del pezzo con il proprio modello di Volvo.
  • Codifica e Aggiornamento Software: Dopo la sostituzione di un corpo farfallato elettronico, spesso è necessaria la sua "codifica" o "riconoscimento" da parte della centralina motore. Questo processo, che può richiedere un software specifico e strumenti diagnostici, assicura che la centralina dialoghi correttamente con il nuovo componente. In alcuni casi, come riportato da alcuni utenti, può essere utile anche un aggiornamento del software della centralina motore (ECM) e del modulo ETM stesso, che può migliorare le prestazioni generali della vettura.
  • Ricambi Usati: L'acquisto di ricambi usati è un'alternativa più economica, ma è fondamentale verificare lo stato del componente e la sua provenienza. Le condizioni di vendita per i ricambi usati, come quelle indicate da Ricambiusati.it, disciplinano l'acquisto e le garanzie.

Gestione della Farfalla "Turbulenza"

Per la farfalla di turbolenza, specialmente se il perno dentato è rotto:

• Riparazione fai-da-te: Alcuni utenti hanno tentato di riparare il perno dentato utilizzando plastiche bicomponenti e limatura, con risultati variabili.
• Sostituzione del corpo farfallato: Se la riparazione non è possibile o efficace, potrebbe essere necessario sostituire l'intero corpo farfallato.
• Eliminazione della farfalla: In alcuni casi, si valuta la possibilità di escludere o bloccare la farfalla di turbolenza, soprattutto se non è strettamente legata al corretto funzionamento del FAP. Tuttavia, è fondamentale comprendere a fondo le implicazioni di questa operazione, poiché potrebbe influenzare le prestazioni e le emissioni.
• Kit aftermarket: Per alcuni modelli, esistono kit aftermarket in alluminio o acciaio che sostituiscono le parti in plastica soggette a rottura, offrendo una soluzione più duratura rispetto ai componenti originali.

Considerazioni Specifiche per Modelli Volvo

Le problematiche e le soluzioni possono variare leggermente a seconda del modello e dell'anno di produzione della Volvo.

Volvo V70II T5 (Farfalla Elettronica)

Nei modelli come la V70II T5 con farfalla elettronica, la pulizia può risolvere problemi di minimo, ma se la centralina continua a segnalare errori o a entrare in modalità di recovery, potrebbe essere necessario un aggiornamento software o la sostituzione del modulo ETM.

Volvo V50 2.0d my 2006 (Doppio Tubo e Farfalla di Turbolenza)

La V50 2.0d del 2006 con FAP presenta un corpo farfallato a doppio tubo, con una farfalla di turbolenza sul tubo di sinistra (o destra, a seconda delle interpretazioni) che può guastarsi. La rottura del perno dentato di questa farfalla è un problema noto. La gestione di questa farfalla, specialmente in relazione al FAP e alla EGR, è complessa. La sostituzione del corpo farfallato potrebbe essere necessaria, ma è importante verificare se i sensori sono inclusi e se richiedono codifica.

Volvo XC90 (Farfalle Antiturbolenza)

Anche sull'XC90 si possono riscontrare problemi alle farfalle antiturbolenza, con costi di riparazione significativi presso le concessionarie ufficiali. La ricerca di soluzioni alternative o di riparazioni specializzate può essere vantaggiosa.

Conclusione Parziale

Il corpo farfallato nelle Volvo è un componente vitale che richiede attenzione e manutenzione. Comprendere il suo funzionamento, i sintomi dei guasti e le possibili soluzioni è fondamentale per mantenere il veicolo in perfette condizioni. Dalla semplice pulizia alla sostituzione di componenti elettronici complessi, una diagnosi accurata e un intervento mirato sono la chiave per ripristinare le prestazioni ottimali del motore. La consultazione di manuali tecnici come il VIDA e il confronto con le esperienze di altri proprietari possono fornire preziose indicazioni nella risoluzione di problemi specifici.
