Lo scambiatore di calore olio-acqua, spesso chiamato anche radiatore olio, è un componente cruciale nei veicoli moderni, in particolare nelle auto diesel più recenti come la Opel Zafira 1.7 CDTI 110 Ecotec. La sua funzione principale è quella di mantenere la temperatura dell'olio motore entro un intervallo ottimale, contribuendo così all'efficienza e alla longevità del propulsore. Questa necessità è diventata ancora più pressante con l'evoluzione tecnologica dei motori e le normative sulle emissioni, che hanno portato all'adozione di sistemi sempre più sofisticati.
Cos'è e Come Funziona lo Scambiatore di Calore Olio-Acqua

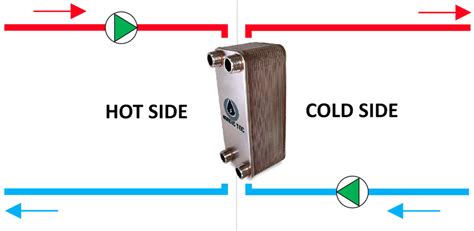

Uno scambiatore acqua olio classico è composto da una serie di piastre metalliche a tenuta stagna che delimitano due circuiti di liquido circolanti all’interno: quello dell’olio motore e quello del liquido refrigerante. Il principio di funzionamento è relativamente semplice: il liquido refrigerante, che solitamente circola a una temperatura più bassa, passa attraverso le piastre adiacenti a quelle dove scorre l'olio. Questo contatto, sebbene indiretto, consente un trasferimento di calore, abbassando così la temperatura dell'olio motore. Un conseguente abbassamento della temperatura dell'olio porta a un raffreddamento più efficiente del motore nel suo complesso, prevenendo il surriscaldamento e garantendo una lubrificazione adeguata.
È importante notare che la funzione dello scambiatore acqua olio è in parte simile a quella del radiatore di raffreddamento del motore, ma specificamente mirata al mantenimento della temperatura dell'olio. Questa combinazione di raffreddamento ha portato in molti casi all'adozione del radiatore olio per abbassare la temperatura del motore più facilmente, specialmente in condizioni di carico elevato o durante la guida sportiva.
Sintomi di uno Scambiatore Acqua Olio Guasto
Il principale e più allarmante sintomo di uno scambiatore acqua olio guasto è il ritrovamento di olio all’interno della vaschetta del liquido refrigerante, quella del radiatore. Questa condizione si manifesta spesso come una temuta emulsione color nocciola, che può essere erroneamente confusa con i sintomi di una guarnizione della testata "bruciata". In generale, il problema è quasi sempre dovuto all’olio che entra a contatto con il circuito del liquido refrigerante e non viceversa, a causa della maggiore pressione a cui è sottoposto l'olio.
Un utente ha riportato di aver trovato "un po' di olio nell'acqua, ma proprio poco", e "più che altro mi sembrano dei depositi di sporco, l'acqua è pulita". Questo indica una fase iniziale di potenziale guasto o una contaminazione lieve. Altri casi hanno visto un "olio di nuovo presente in seguito sostituzione di sto scambiatore ma a tutt'oggi mai risolto". Questo suggerisce che la diagnosi del problema può essere complessa e che la semplice sostituzione del componente potrebbe non risolvere la causa sottostante.
Cause del Malfunzionamento
Le cause che possono portare al danneggiamento di uno scambiatore di calore olio-acqua sono diverse:
- Ossidazione delle piastre a tenuta stagna: Questa è una delle cause più comuni e può accadere se si utilizza acqua al posto del liquido refrigerante specifico per il veicolo. I liquidi refrigeranti moderni contengono additivi anticorrosione che proteggono i componenti metallici del circuito. L'utilizzo di acqua distillata per la miscela antigelo è una pratica consigliata, ma la scelta dell'antigelo stesso è fondamentale. Un utente ha menzionato di aver usato un "antigelo color rosa (direi quasi fluorescente)", e che anche dopo un antigelo messo dalla Opel a caro prezzo, lo scambiatore si è bucato dopo due anni, suggerendo che la qualità o la specifica dell'antigelo potrebbe non essere l'unica causa.
- Manutenzione non adeguata: Cambi di lubrificante ad intervalli troppo lunghi o l'utilizzo di olio motore con specifiche e gradazioni non corrette per la vettura possono compromettere l'integrità dello scambiatore. L'olio esausto o di bassa qualità può degradare le guarnizioni e le piastre interne.
- Guarnizioni usurate: Le guarnizioni all’interno dello scambiatore sono particolari in gomma e sono i primi a subire i danni da stress termico. La loro integrità è fondamentale per mantenere i due circuiti separati.
Scambiatore di Calore!😊😎 mai visto?
Diagnosi e Soluzioni
Quando si sospetta un guasto allo scambiatore acqua olio, è fondamentale rivolgersi a un'officina specializzata per una diagnosi accurata. Come capire se il radiatore dell’olio è rotto? Oltre alla presenza di olio nella vaschetta dell'acqua, i meccanici possono escludere altre possibili cause dell’acqua che si mescola con l’olio, come una guarnizione della testata danneggiata. "In tutti i casi, per capire se il radiatore acqua olio perde o è rotto bisogna rivolgersi in officina ed escludere le altre possibili cause dell’acqua che si mescola con l’olio."
La prima e più ovvia soluzione è la sostituzione dello scambiatore acqua olio. È importante considerare che tale scambiatore è nella quasi totalità dei casi montato su un supporto, per cui vale la pena di considerare il cambio del solo radiatore olio o dello scambiatore completo. Anche la verifica e la sostituzione delle guarnizioni interne, se danneggiate, è un passaggio cruciale.
Il costo per sostituire lo scambiatore olio-acqua dipende molto dal modello dell’auto, dall’accessibilità del pezzo e dalla manodopera. Per vetture standard, le cifre indicative sono circa € 200 - € 700. Un utente ha riportato una spesa di "1200€ per crepa della testa con tanto di saldatura radiografata", sottolineando come la diagnosi errata o la complessità del problema possano portare a costi elevati.
La Soluzione del Bypass: Pro e Contro
In alcuni casi, la soluzione più estrema e controversa può essere quella di bypassare lo scambiatore acqua olio con una modifica che lo esclude dal circuito. Diversi utenti hanno condiviso le loro esperienze a riguardo. Un utente ha "bypassato orma oltre 150.000 km fa. tutto ok. forse un leggero aumento di temperatura, ma solo ultimamente…". Un altro ha dichiarato che "il mio meccanico mi ha fatto il bypass già da anni".
L'idea di bypassare lo scambiatore nasce spesso da una serie di guasti ripetuti, come nel caso di chi ha visto il "3° che mi si buca nel giro di 4 anni!". L'intenzione è quella di "lasciare lo scambiatore bucato in sede e raccordare con un tubetto l'entrata ed uscita della circolazione dell'acqua dello scambiatore. Poi, ovviamente anche i tubi di gomma collegati allo scambiatore che portavano l'acqua verrebbero raccordati fra loro, in modo di bypassare lo scambiatore." Per fare questo, si può utilizzare un tubo di rame per "fare il bypass ai tubi dell'acqua".
Tuttavia, è fondamentale comprendere le conseguenze di tale operazione. "In tutti i casi, sebbene la soluzione più economica e facile possa sembrare quella di escludere lo scambiatore acqua olio, è una riparazione che porterà a un funzionamento del motore a temperature più alte." Quando si rompe lo scambiatore dell’olio, l’olio motore può contaminarsi con il liquido di raffreddamento o viceversa. "Se cammini con lo scambiatore rotto, rischi di mescolare olio e liquido refrigerante. Questo può causare surriscaldamento, perdita di pressione dell’olio e danni gravi al motore in pochi chilometri."
La preoccupazione che "se lo elimino rischio di friggere le patatine nell'olio" è legittima, poiché un'eccessiva temperatura dell'olio può degradare le sue proprietà lubrificanti, portando a maggiore usura dei componenti interni del motore. Un leggero aumento di temperatura, anche se inizialmente non sembra causare problemi immediati, potrebbe avere implicazioni a lungo termine.
Un meccanico aveva espresso dubbi riguardo ai tubi sullo scambiatore collegati con un tubo di gomma, in quanto "l'olio in pressione che entra nel circuito dell'acqua dello scambiatore, accumulandosi nello scambiatore trasmette la pressione anche al tubo di gomma che potrebbe quindi rompersi". È importante "che è proprio la pressione di tale olio che danneggia i condotti di alluminio dello scambiatore." Pertanto, l'utilizzo di un tubo in gomma "vulgaris" non è consigliabile; i materiali devono essere specifici per resistere a pressione e temperature elevate.
Chi opta per il bypass potrebbe considerare l'aggiunta di un radiatore di raffreddamento per l'olio di tipo aftermarket, "tipo quelli da competizione", per compensare la perdita della funzione di raffreddamento integrata. In ogni caso, dopo un bypass, è "ovvio un buon lavaggio ci vuole di sicuro" per eliminare eventuali residui di olio dal circuito di raffreddamento. "L'acqua è ancora sporca di olio, non ho pulito il circuito, ma pulisco la vaschetta tutti i giorni", indicando l'importanza di una pulizia profonda.
Considerazioni Finali sulla Manutenzione
La prevenzione è la chiave per evitare i guasti allo scambiatore di calore. Una manutenzione regolare, con cambi d'olio secondo le specifiche del costruttore e l'utilizzo di liquido refrigerante di qualità e appropriato, può prolungare significativamente la vita dello scambiatore.
Distribuendo diversi marchi di scambiatori acqua olio, "Autoricambi Gonnella a Battipaglia in via Belvedere 246/249" offre la possibilità di trovare il modello adatto per la propria vettura o di ordinarlo. Questo sottolinea l'importanza di affidarsi a ricambi di qualità e specifici per il proprio veicolo.
Ricordiamo che "la vita è come una corsa in moto, nessuno sa quanta benzina il destino ha messo nel serbatoio. C'è chi nasce con il pieno e chi viene al mondo già in riserva… Ma che tu abbia il pieno o due gocce di benzina poco importa, l'importante è andare al massimo! Sempre!". Questa filosofia può applicarsi anche alla manutenzione dell'auto: prendersi cura del proprio veicolo, anche di componenti apparentemente minori come lo scambiatore di calore, è fondamentale per garantire che continui a "andare al massimo" in sicurezza e affidabilità.
