Perdita di Acqua dallo Scambiatore nei Motori Multijet: Cause, Sintomi e Soluzioni

I motori Multijet, apprezzati per la loro efficienza e le prestazioni, possono talvolta presentare problematiche legate al sistema di raffreddamento, tra cui la perdita di acqua dallo scambiatore. Questo componente, essenziale per il corretto funzionamento del motore, è un punto critico che, se danneggiato, può portare a conseguenze gravi. Capire i sintomi, le cause e le possibili soluzioni è fondamentale per una diagnosi accurata e una riparazione efficace.

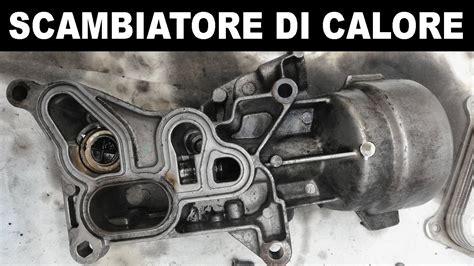

Lo Scambiatore Acqua-Olio: Funzione e Importanza

Lo scambiatore acqua-olio, spesso chiamato anche radiatore olio, svolge una funzione cruciale nel mantenere la temperatura del motore entro limiti ottimali. Agisce scambiando calore tra il liquido di raffreddamento e l'olio motore. L'evoluzione tecnologica dei motori più recenti, combinata alle stringenti normative sulle emissioni, ha portato all'adozione di sistemi come lo scambiatore acqua-olio per abbassare la temperatura del motore più facilmente. Questo consente all'olio di operare a temperature ideali, migliorando la lubrificazione e la durata dei componenti del motore. La sua integrità è quindi vitale per la salute complessiva del propulsore.

I radiatori, in generale, sono scambiatori di calore aria-acqua (o aria-olio). Negli impianti di raffreddamento ad acqua, è l'elemento che provvede a cedere all'atmosfera il calore sottratto dal liquido refrigerante nel suo passaggio all'interno del motore. Schematicamente è costituito da due vaschette collegate da un "pacco radiante" formato da una serie assai fitta di tubetti metallici, collegati da alette trasversali, tra i quali passa l'aria. I radiatori possono essere a flusso verticale o a flusso trasversale (o orizzontale); in questi ultimi le vaschette sono collocate ai due lati del pacco radiante e non una sotto e una sopra di esso.

Sintomi di uno Scambiatore Acqua-Olio Danneggiato

Uno scambiatore acqua-olio rotto, soprattutto sulle auto diesel più recenti, è tra i problemi più difficili da diagnosticare. Tuttavia, ci sono diversi segnali che possono indicare un malfunzionamento.

Uno degli indizi più allarmanti di solito è la temuta emulsione color nocciola che si trova nella vaschetta di espansione del radiatore. Questa condizione è esattamente ciò che accade anche con la guarnizione della testata "bruciata", rendendo la diagnosi più complessa. A differenza del radiatore del motore, lo scambiatore acqua-olio tradizionale è formato da una serie di piastre metalliche. Quando la tenuta delle piastre viene meno, è quasi sempre l'olio (per la maggiore pressione rispetto al refrigerante) a inquinare il liquido di raffreddamento, circolando nel motore e arrivando fino alla vaschetta.

Altri sintomi possono includere:

• Consumo anomalo di liquido di raffreddamento: Il cliente potrebbe notare che la vaschetta di espansione si trova vuota, anche se non ci sono perdite visibili a terra. Un consumo di circa 1 litro ogni 1000 km, non sempre sistematico, è un campanello d'allarme.
• Patina oleosa nella vaschetta del radiatore: Come accennato, la presenza di una patina oleosa o schiumosa nel liquido di raffreddamento, o un colore del liquido che appare quasi oleoso, è un forte indicatore di contaminazione.
• Perdita di pressione dell'olio o surriscaldamento: Se si cammina con lo scambiatore rotto, si rischia di mescolare olio e liquido refrigerante. Questo può causare surriscaldamento, perdita di pressione dell'olio e danni gravi al motore in pochi chilometri.
• Problemi di riscaldamento interno all'abitacolo: In alcuni casi, un malfunzionamento del sistema di raffreddamento può influire sul riscaldamento dell'abitacolo, rendendo difficile sbrinare i vetri.
• La ventola del radiatore rimane accesa a motore spento: Questo può indicare che il motore non riesce a dissipare il calore correttamente, costringendo la ventola a lavorare più a lungo.

È importante sottolineare che molti di questi sintomi possono essere comuni ad altri problemi del motore, come una guarnizione della testata bruciata o un radiatore del riscaldamento danneggiato. Pertanto, è essenziale rivolgersi a un'officina specializzata per una diagnosi accurata ed escludere altre possibili cause dell'acqua che si mescola con l'olio o della perdita di liquido.

Cause della Perdita dallo Scambiatore Acqua-Olio

Le cause di un malfunzionamento o di una rottura dello scambiatore acqua-olio possono essere molteplici:

• Usura e invecchiamento dei materiali: Con il passare del tempo e l'accumulo di chilometri, i materiali di cui è composto lo scambiatore, in particolare le piastre metalliche e le loro guarnizioni, possono deteriorarsi. La tenuta delle piastre può venire meno a causa della fatica del materiale o dell'esposizione a cicli termici.
• Difetti di fabbricazione o progettazione: Talvolta, i problemi possono derivare da difetti cronici di progettazione, come evidenziato in alcune generazioni di veicoli Fiat dove si è riscontrata una tendenza a rotture precoci.
• Corrosione: La corrosione può colpire i raccordi o le superfici interne dello scambiatore, creando piccole fessure o indebolendo la struttura.
• Danni da impatto o vibrazioni: Anche se meno comune per lo scambiatore acqua-olio rispetto al radiatore principale, urti o vibrazioni eccessive possono causare microfratture.
• Sovraccarico termico: Un funzionamento prolungato a temperature elevate può accelerare l'usura dei componenti dello scambiatore.

In alcuni casi, la perdita può essere minima e non immediatamente visibile, come una piccola crepa in un condotto di scarico che con la dilatazione della temperatura motore e in situazioni particolari consuma liquido. Questa situazione può essere particolarmente difficile da individuare, anche con prove di pressione, poiché non è sempre possibile ricreare le condizioni operative a cui il motore è sottoposto quando è montato e in funzione.

Diagnosi Approfondita e Difficoltà di Rilevamento

La diagnosi di una perdita dallo scambiatore acqua-olio, o di una più generica perdita di liquido di raffreddamento, richiede un approccio metodico e strumenti specifici. Naturamente è essenziale controllare sia lo scambiatore che il radiatore del riscaldamento per escludere eventuali perdite.

• Ispezione visiva: La prima verifica consiste in un'attenta ispezione visiva del motore, alla ricerca di tracce di liquido o umidità. Ad esempio, uno scambiatore acqua-olio "parecchio umido" può essere un segnale.
• Controllo della vaschetta di espansione: La presenza di emulsione color nocciola o di una patina oleosa è un indicatore significativo.
• Prova di pressione del circuito di raffreddamento: Questa prova permette di individuare perdite nel sistema pressurizzando il circuito e monitorando eventuali cali di pressione. Tuttavia, come menzionato, piccole crepe che si manifestano solo con la dilatazione termica o in particolari condizioni operative potrebbero non essere rilevate con una prova a testa smontata.
• Controllo della pompa dell'acqua: Se la pompa dell’acqua perde liquidi, può darsi che sia colpa dell’usura o si è rotta in qualche punto, o la corrosione ha colpito i raccordi, oppure le guarnizioni rotte che la collegano al liquido di raffreddamento. Anche una pompa ostruita viene a meno nel suo funzionamento.
• Analisi dei gas di scarico nel liquido di raffreddamento: Questo test può aiutare a distinguere tra una perdita dello scambiatore e un problema alla guarnizione della testata, sebbene entrambi possano causare la contaminazione del liquido.
• Termostatica guasta: Ho letto che una termostatica guasta sul 1.3 fa "ballare" la lancetta della temperatura, e se col freddo il motore si raffredda alla svelta, d'altronde è piccolo, questo potrebbe essere un altro indizio.
• Controllo della valvola EGR: La valvola EGR è raffreddata ad acqua, e una perdita da un manicotto che gocciola sull'EGR stessa, su un suo tubo o sul basamento e poi evapora, potrebbe spiegare un consumo di liquido senza perdite visibili a terra.

Il problema dello scambiatore acqua-olio rotto può essere difficile da risolvere. A volte, anche dopo tutte le verifiche, si può arrivare a dare una risposta come la presenza di una piccola crepa in un condotto di scarico che con la dilatazione della temperatura motore e in situazioni particolari consuma liquido. Le probabilità sono molte, ma ce ne sono anche che fanno pensare che il problema non sia né visibile neppure facendo prova di pressione a testa smontata, perché non si possono creare le condizioni come se fosse montata. E se non è visibile, la testa la si dovrà sostituire con costi che si lasciano immaginare e senza certezza assoluta di risolvere. Questo rende i meccanici, come nel caso del problema sulla Hyundai Santafe CRD, molto cauti, prendendo tempo per essere certi di risolvere il problema in maniera drastica senza far spendere soldi al cliente inutilmente.

Conseguenze della Perdita e Importanza dell'Intervento Rapido

Ignorare una perdita dallo scambiatore acqua-olio o dal sistema di raffreddamento in generale può avere conseguenze devastanti per il motore.

• Danni gravi al motore: Se si cammina con lo scambiatore rotto, si rischia di mescolare olio e liquido refrigerante. Questo può causare surriscaldamento, perdita di pressione dell'olio e danni gravi al motore in pochi chilometri. L'emulsione olio-acqua riduce drasticamente le proprietà lubrificanti dell'olio, portando a usura accelerata dei cuscinetti, degli alberi e di altri componenti vitali del motore.
• Surriscaldamento: Una riduzione del liquido di raffreddamento o la sua contaminazione compromettono la capacità del motore di dissipare il calore, portando al surriscaldamento. Il motore raggiunge temperature altissime, fino a 90° C e oltre, e se la pompa dell’acqua si ostruisce viene a meno il suo funzionamento.
• Costi di riparazione elevati: La sostituzione dello scambiatore acqua-olio ha un costo che dipende molto dal modello dell'auto, dall'accessibilità del pezzo e dalla manodopera. In molti casi, si parla di circa € 200 - € 700 per vetture standard. Tuttavia, se il problema viene trascurato e causa danni maggiori al motore, come la bruciatura della guarnizione della testata o addirittura la necessità di sostituire la testata stessa, i costi possono aumentare esponenzialmente. Nel peggiore dei casi, può letteralmente cuocere la guarnizione della testata del motore e causare sia che il radiatore perde del liquido di raffreddamento ma anche dell’olio.

È quindi fondamentale intervenire subito. Se si hanno problemi con la pompa dell’acqua della propria macchina o con lo scambiatore, non bisogna aspettare e non rimandare l’intervento, ma agire immediatamente.

Soluzioni e Manutenzione Preventiva

La soluzione più diretta a uno scambiatore acqua-olio danneggiato è la sua sostituzione. Sebbene la soluzione più economica e facile possa sembrare quella di escludere lo scambiatore acqua-olio, è una riparazione che porterà a un funzionamento del motore a temperature più alte, con conseguenze negative a lungo termine.

Per quanto riguarda la manutenzione preventiva, è consigliabile:

• Controlli regolari del livello del liquido di raffreddamento: Verificare periodicamente il livello nella vaschetta di espansione e rabboccare con il liquido specifico raccomandato dal produttore.
• Ispezione visiva del sistema di raffreddamento: Controllare regolarmente tubi, raccordi e lo scambiatore stesso per individuare segni di usura, crepe o perdite.
• Sostituzione del liquido di raffreddamento: Sebbene alcune auto moderne abbiano liquidi di raffreddamento a lunga durata, in generale il liquido del radiatore andrebbe sostituito ogni due anni, eseguendo anche un lavaggio del radiatore e del circuito. Questo aiuta a prevenire la corrosione e l'accumulo di sedimenti. Dopo aver sostituito la guarnizione della testata, ad esempio, è importante pulire l'impianto di raffreddamento se si ritrova il circuito tutto imbrattato di olio.
• Non mescolare liquidi diversi: Nel radiatore ho messo un goccio di olio da motore anzichè il paraflu, ci saranno problemi? Sì, ci saranno problemi. È cruciale utilizzare il tipo di liquido refrigerante specificato dal costruttore per evitare reazioni chimiche e danni ai componenti.

La diagnosi e la riparazione dei problemi al sistema di raffreddamento richiedono competenza e strumenti specifici. È sempre consigliabile rivolgersi a professionisti qualificati per garantire un intervento corretto e duraturo. Aziende leader nel settore offrono soluzioni innovative e risposte chiare a ogni richiesta personalizzata, con le migliori garanzie sempre a portata di mano.
