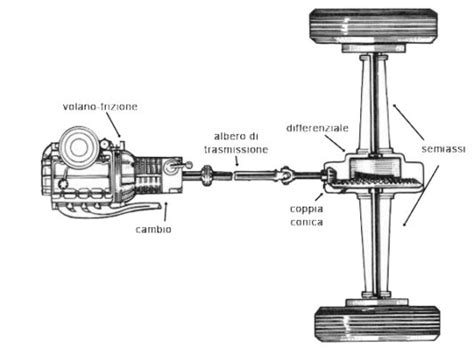

L'albero cardanico, noto anche come albero longitudinale o albero di trasmissione, riveste un'importanza cruciale nei veicoli a trazione integrale, quali la Volkswagen Touareg (in particolare i modelli 7L6, 7L7, 7LA fino al 2010) e la Porsche Cayenne (modelli 9PA, 92A dal 2007 in poi). La sua funzione principale è quella di trasferire la potenza dal motore ai differenziali, sia anteriore che posteriore. La trasmissione di questi veicoli è tipicamente suddivisa in due sezioni distinte: un albero di trasmissione anteriore, che si estende dal differenziale anteriore al cambio, e un albero di trasmissione posteriore, che si connette con un giunto elastico dall'uscita del cambio al differenziale posteriore.
I principali segnali di usura o malfunzionamento dell'albero di trasmissione includono vibrazioni anomale, rumori metallici distinti e perdite di olio. Questi sintomi possono indicare problemi a diversi componenti chiave dell'albero cardanico, tra cui il supporto di trasmissione, il giunto elastico e la cuffia dell'albero cardanico.
Componenti Fondamentali dell'Albero di Trasmissione
Per comprendere appieno la funzionalità e la manutenzione dell'albero di trasmissione, è essenziale analizzare i suoi componenti principali.
Il Supporto di Trasmissione (Supporto Centrale)

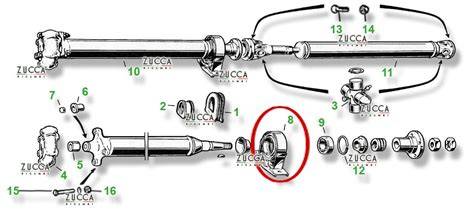

Il supporto di trasmissione, spesso denominato "supporto centrale" o "cuscinetto centrale dell’albero di trasmissione", ha il compito fondamentale di mantenere l'albero cardanico allineato e di minimizzare le vibrazioni durante il funzionamento del veicolo. Questo componente è costituito da due elementi principali: un cuscinetto centrale e una struttura metallica resistente. Il cuscinetto centrale, situato all'interno del supporto, permette all'albero cardanico di ruotare liberamente, riducendo significativamente l'attrito. La struttura in metallo, robusta e durevole, è necessaria per mantenere saldamente in posizione sia il cuscinetto che l'albero cardanico, garantendo stabilità e integrità strutturale.
Un malfunzionamento del supporto centrale può causare vibrazioni percepibili nell'abitacolo, specialmente a determinate velocità, e può portare a un'usura accelerata di altri componenti della trasmissione. La sua integrità è quindi vitale per il comfort di guida e la longevità dell'intero sistema di trasmissione.
Il Giunto della Trasmissione (Giunto Elastico)
Il giunto della trasmissione, conosciuto anche come giunto elastico o giunto flessibile, serve a collegare le diverse sezioni della trasmissione e a mitigare vibrazioni e colpi che si verificano durante il funzionamento del veicolo. Questo componente è fondamentale per migliorare il comfort di guida, poiché riduce le vibrazioni che vengono trasferite dalla trasmissione all'albero cardanico e viceversa. Inoltre, il giunto elastico consente un leggero movimento tra le parti connesse, compensando efficacemente eventuali disallineamenti e i bruschi movimenti del veicolo che possono verificarsi durante la marcia.
Il corpo del giunto di trasmissione è realizzato in un materiale "elastico", comunemente gomma, che incorpora inserti metallici circolari in corrispondenza dei fori destinati al fissaggio alla trasmissione. Questa combinazione di materiali conferisce al giunto le sue proprietà di assorbimento degli urti e di flessibilità. L'usura o il danneggiamento del giunto elastico possono manifestarsi con rumori sordi, scatti in fase di accelerazione o decelerazione, e un aumento delle vibrazioni.
[ITA] Ispezione e sostituzione del giunto trasmissione
La Cuffia dell'Albero Cardanico (Cuffia di Protezione)

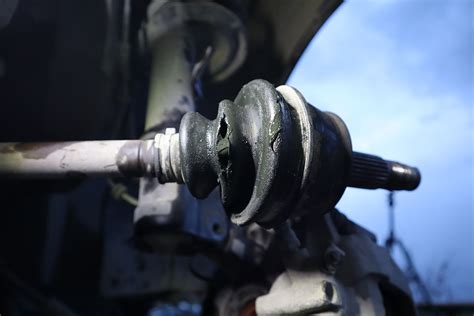

La cuffia dell'albero cardanico, altresì denominata "cuffia di protezione" o "cuffia del giunto cardanico", svolge un ruolo critico nella salvaguardia del giunto fisso dell'albero cardanico. La sua funzione principale è quella di proteggere il giunto da elementi esterni nocivi come polvere, sporco e umidità, che altrimenti potrebbero causare un'usura prematura e accelerata dei componenti interni. Oltre alla protezione fisica, le cuffie contengono il lubrificante essenziale che mantiene il giunto adeguatamente lubrificato, riducendo l'attrito e prevenendo il surriscaldamento e l'usura abrasiva.
Se la cuffia si danneggia (ad esempio, a causa di tagli, screpolature o rotture), il lubrificante può fuoriuscire e contaminanti esterni possono penetrare nel giunto, portando rapidamente a usura, rumori (come scricchiolii o clunk) e, in ultima analisi, al guasto del giunto stesso. È quindi di vitale importanza ispezionare regolarmente le cuffie e sostituirle tempestivamente in caso di danneggiamento per preservare l'integrità dell'albero di trasmissione.
Manutenzione e Ricambi per la Trasmissione
La disponibilità di ricambi specifici è fondamentale per la manutenzione e la riparazione degli alberi di trasmissione di veicoli come la Volkswagen Touareg e la Porsche Cayenne. Esistono sul mercato diverse opzioni, sia nuove che rigenerate, per apparati del sistema sterzante e componenti della trasmissione.
Ricambi Disponibili
La gamma di ricambi e accessori per il sistema di trasmissione è vasta e include elementi essenziali per la funzionalità del veicolo. Tra questi si annoverano:
- Cambio Automatico: Include il filtro del cambio automatico e l'albero di trasmissione specifico per il cambio automatico.
- Cambio Manuale: Anche qui, l'albero di trasmissione è un componente chiave.
- Olio Trasmissione: Fondamentale per la lubrificazione e il corretto funzionamento degli ingranaggi.
- Semiasse: Componente che trasferisce il movimento dal differenziale alle ruote.
- Cuffia Semiasse e Giunto Omocinetico: Protezioni e giunti essenziali per il movimento delle ruote.
- Frizione: Insieme a pompa frizione, cuscinetto reggispinta e kit frizione, è cruciale per i cambi manuali.
- Crociera Trasmissione e Differenziale: Componenti interni della trasmissione che gestiscono la distribuzione della potenza.
Inoltre, il mercato offre una vasta selezione di ricambi per altre sezioni del veicolo, come freni (dischi, pastiglie, pinze), impianto sterzante (albero cardanico colonna sterzo, scatola sterzo, pompa servosterzo), motore (candele, catena distribuzione, filtri, turbocompressore), e sospensioni (snodi assiali, testine sterzo).
Esempi di Ricambi Specifici per VW Touareg

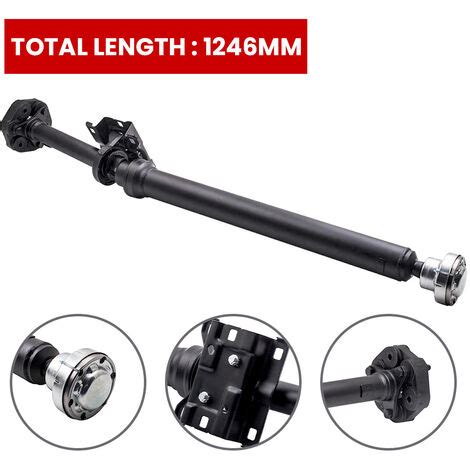

Per la Volkswagen Touareg I (7L_)[02 - 10], sono disponibili alberi di trasmissione posteriori specifici. Ad esempio, un albero di trasmissione posteriore con codice prodotto TRA009 è compatibile con diverse motorizzazioni:
- 2.5 R5 TDI [KW 120] dal 2003 al 2010
- 2.5 R5 TDI [KW 128] dal 2003 al 2010
- 5.0 R50 TDI [KW 257] dal 2007 al 2010
- 5.0 V10 TDI [KW 230] dal 2002 al 2010
Un altro esempio è l'albero di trasmissione per Volkswagen Touareg / Cayenne da 1185mm, adatto ai modelli R5 2.5 TDI e 5.0 TDI V10. Questo ricambio, con riferimento KL1185Aftermarket, ha equivalenti codici di riferimento come 7L6521102B, 7L6521102C, 7L6521102D, 7L6521102E, 7L6521102F, 7L6521102H, 7L6521102N, 7L6521102Q. Questi ricambi sono generalmente disponibili come nuovi prodotti.
La Scelta dei Ricambi
Quando si acquistano ricambi per l'albero di trasmissione, è fondamentale assicurarsi della compatibilità con il modello e l'anno di produzione del veicolo. È consigliabile consultare il codice prodotto e i riferimenti equivalenti per garantire la corretta applicabilità. Molti fornitori offrono assistenza da parte di team di esperti per aiutare nella scelta del ricambio più adatto e garantiscono spedizioni veloci e un diritto di recesso entro un periodo definito.
La manutenzione preventiva, inclusa l'ispezione regolare della cuffia dell'albero cardanico e degli altri componenti della trasmissione, può prevenire guasti costosi e prolungare la vita utile dell'intero sistema.
