Il sistema di trasmissione di un veicolo è un insieme complesso di componenti che lavorano in armonia per trasferire la potenza dal motore alle ruote, consentendo il movimento dell'auto. Tra questi elementi fondamentali, spesso nascosti alla vista ma di cruciale importanza, troviamo il semiasse e i giunti omocinetici, protetti da un componente apparentemente semplice ma essenziale: la cuffia semiasse. In particolare, per modelli come la Fiat Panda 169, comprendere il funzionamento e la manutenzione di questi elementi è vitale per garantire sicurezza e longevità al veicolo.
Il Semiasse: Ponte tra Potenza e Ruota

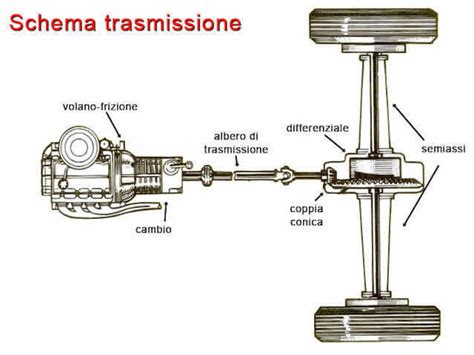

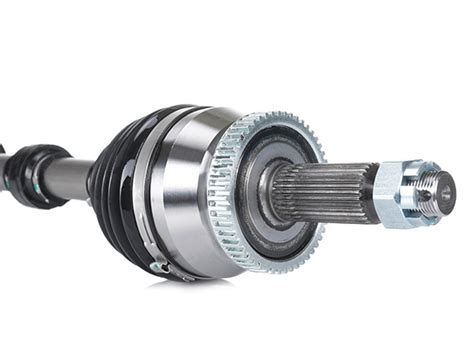

Il semiasse è un albero meccanico che riveste un ruolo primario nella trasmissione del veicolo. Il suo compito principale è trasferire il moto dal differenziale alle ruote motrici. In termini più semplici, è il componente che permette alle ruote di girare e al veicolo di muoversi. Senza il semiasse, la potenza generata dal motore non raggiungerebbe mai le ruote, lasciando il veicolo immobile anche con il motore acceso e la marcia inserita.
Ogni semiasse, nella maggior parte delle auto e dei veicoli moderni, è equipaggiato con uno o più giunti omocinetici. Questi giunti sono indispensabili poiché permettono alla trasmissione di funzionare efficacemente anche quando le sospensioni si muovono o le ruote sterzano. Esistono due principali tipologie di semiasse in base alla posizione: il semiasse anteriore, presente nelle auto a trazione anteriore o integrale, e il semiasse posteriore, nelle auto a trazione posteriore o integrale. Per la Fiat Panda 169, essendo un veicolo a trazione anteriore (o integrale nelle versioni 4x4), i semiassi anteriori sono ovviamente di primaria importanza, mentre nelle versioni a trazione integrale sono presenti anche al retrotreno.
Il Giunto Omocinetico: Un Articolazione Essenziale
Fra gli elementi dell’avantreno (e nel retrotreno nelle vetture a trazione integrale) si trova il giunto omocinetico esterno. Questo può essere descritto come l’estremità esteriore del semiasse, situato sul lato ruota, all’interno del mozzo. La funzione principale di un giunto omocinetico è quella di distribuire la potenza raccolta dalla trasmissione (attraverso la rotazione dei semiassi) alle ruote e di garantirla anche quando queste non sono perfettamente allineate, come avviene in fase di sterzata.

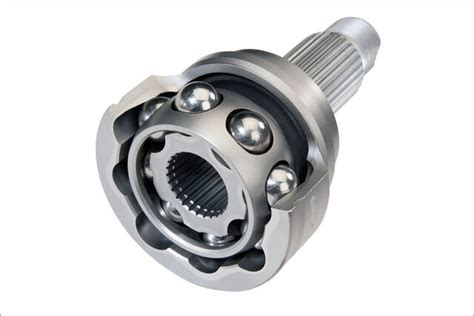

Un giunto omocinetico si presenta come una sorta di campana con uno sperone scanalato. Questo è l’elemento che trasmette la forza di trasmissione alle ruote, ruotando all’interno del mozzo. All’interno della "campana", il giunto riceve la potenza di trasmissione attraverso il semialbero interno che va a ruotare dentro una gabbia metallica contenente delle sfere d’acciaio. Le sfere della gabbietta metallica sono fondamentali per far ruotare al meglio le parti e devono essere continuamente lubrificate attraverso l’apposito grasso. Il giunto omocinetico è bloccato sul semiasse da un anello di tenuta in metallo e saldato al piattello che supporta a sua volta disco e ruota grazie ad un dado centrale dentellato nella parte del perno che si congiunge al piattello verso l’esterno della ruota. La durata del giunto omocinetico dipende in larga misura dal grado di lubrificazione che ricevono le sfere in acciaio roteanti internamente.
La Cuffia Semiasse: La Guardiana del Giunto

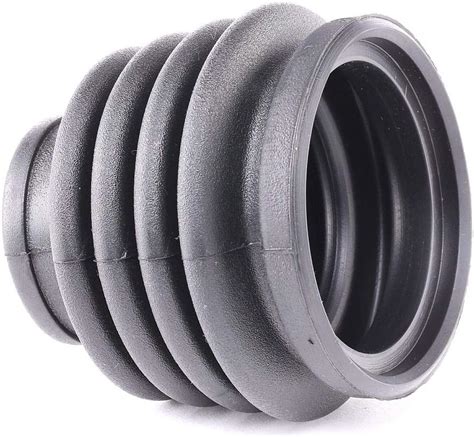

La cuffia semiasse è un manicotto in gomma a soffietto che svolge un ruolo critico nella protezione dei giunti omocinetici. Il suo compito principale è quello di isolare i giunti dall'ambiente esterno, proteggendoli da terra, sale, acqua e detriti che potrebbero altrimenti causare corrosione e usura precoce. Inoltre, le cuffie semiasse contengono uno speciale grasso che mantiene sempre ben lubrificato il giunto, garantendo il corretto funzionamento delle sfere d'acciaio interne.

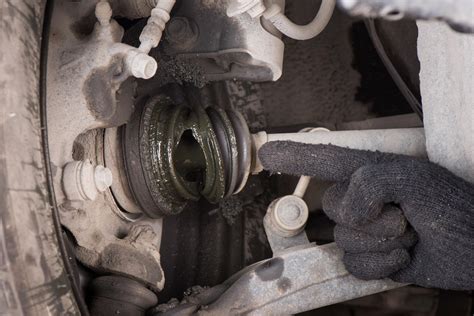

Una cuffia semiasse danneggiata può causare gravi problemi. Se si rompe o si fessura, si verifica una combinazione di due effetti deleteri: le contaminazioni esterne possono entrare in contatto con il giunto e il grasso lubrificante inizierà a fuoriuscire, depositandosi sulla parte interna del cerchione o sulla sospensione. Se non si interviene tempestivamente, il giunto si corroderà, inizierà a fare rumore e si rischia il suo blocco o la rottura, un evento che può compromettere seriamente la sicurezza del veicolo. Proprio per i motivi sopra elencati, è chiaro che una delle cause principali del guasto di un giunto omocinetico è la rottura della cuffia di protezione. È di vitale importanza fare dei controlli periodici alle cuffie di gomma di protezione verificando il loro funzionamento e controllando che non ci siano tagli o fascette spezzate, soprattutto girando lo sterzo.
Know-how: Cambio cuffia semiasse Honda (civic, integra, prelude, accord)
Sintomi di un Semiasse o Giunto Omocinetico Danneggiato
Riconoscere i sintomi di un semiasse o giunto omocinetico difettoso è fondamentale per intervenire tempestivamente e prevenire danni maggiori o situazioni pericolose.
- Rumori metallici o "ticchettii" in curva: Uno dei segnali più comuni di un semiasse danneggiato è un rumore secco e ritmico durante le curve, soprattutto in accelerazione. Questo suono può sembrare un ticchettio metallico o uno “scatto” ripetuto. Spesso indica che il giunto omocinetico è usurato o compromesso, con le sfere che hanno cominciato a fare eccessivo gioco. Un giunto omocinetico danneggiato dà segni di usura quando si iniziano ad avvertire rumori a scatto sotto lo sterzo, proprio come se da un momento all'altro il semiasse dovesse uscire fuori dalla sua sede.
- Vibrazioni insolite al volante o al telaio: Se si avvertono vibrazioni anomale durante la guida, in particolare in accelerazione, il problema potrebbe essere un semiasse piegato, sbilanciato o con un giunto difettoso. Queste vibrazioni tendono a peggiorare con l'aumentare della velocità e possono ridurre significativamente il comfort e la sicurezza di guida.
- Perdita di grasso vicino alla ruota: La fuoriuscita di grasso lubrificante dal soffietto protettivo (la cuffia) è un sintomo inequivocabile di una cuffia rotta o fessurata. Il grasso si depositerà sulla parte interna del cerchione o sulla sospensione. Questo non solo riduce la lubrificazione interna del giunto, ma accelera la sua usura, potando alla rottura vera e propria.
- Difficoltà nella trasmissione della potenza: Un semiasse danneggiato potrebbe non trasferire più in maniera fluida la potenza dal motore alle ruote. Ciò può manifestarsi con accelerazioni irregolari, “vuoti” di spinta o, nei casi più gravi, una perdita completa di trazione su una delle ruote motrici.
- Rumori o colpi in accelerazione o decelerazione: Se, accelerando o rilasciando l’acceleratore, si percepisce un colpo secco o un rumore insolito provenire da sotto il veicolo, potrebbe essere un sintomo di gioco eccessivo nel semiasse o nei giunti collegati.
- Difficoltà materiale a sterzare o blocco della ruota: Se il danno al giunto è maggiore, può verificarsi una difficoltà materiale a sterzare in fase di manovra, una perdita di potenza, un impuntamento del volante, oppure, in taluni casi più gravi, il blocco della ruota. Un giunto omocinetico guasto può essere pericoloso anche per la sicurezza.
Per avere la certezza che il giunto omocinetico sia difettoso, si consiglia di recarsi in un parcheggio vuoto e ampio. Inserire la retromarcia, girare lo sterzo e proseguire in questo senso, prestando attenzione ad ascoltare l’eventuale rumore emesso dall’auto. Ripetere la stessa operazione per ogni direzione, sia a destra che a sinistra.
Cosa fare in caso di sospetto guasto
Un semiasse o un giunto omocinetico difettoso non si ripara da solo e non può essere trascurato. Continuare a circolare con un componente danneggiato può portare a un guasto improvviso e a conseguenze ben più gravi, come danni al differenziale o alla trasmissione, con costi di riparazione notevolmente maggiori. Se si notano uno o più dei sintomi descritti, è fondamentale fermare il veicolo e rivolgersi immediatamente a un'officina qualificata per una diagnosi accurata e un intervento professionale.
Sostituzione della Cuffia Semiasse: Un Processo Dettagliato
La sostituzione della cuffia semiasse è un'operazione che richiede precisione e l'uso di attrezzi specifici. Ecco i passaggi principali:
- Messa in sicurezza del veicolo: Innanzitutto, si alza la macchina con il cric e, dopo averla messa in sicurezza con un cavalletto, si svita e si rimuove la ruota anteriore (o posteriore, a seconda del semiasse interessato).
- Accesso al semiasse: Occorre staccare il bullone che fissa il mozzo all’asse. Successivamente, è necessario scollegare il tirante di sterzo e il collegamento della barra stabilizzatrice, poiché potrebbero impedire la completa rotazione verso il basso del braccio inferiore della sospensione, che andrà anch’esso scollegato per liberare completamente il portamozzo.
- Rimozione della vecchia cuffia: A questo punto si ha accesso alla cuffia semiasse. Per asportarla, occorrerà prima aprire le fascette, in genere metalliche, che la tengono in posizione, per poi tagliarla.
- Pulizia del giunto: Una volta rimossa la vecchia cuffia, si potrà pulire l’estremità del semiasse e il giunto, prima con uno straccio e poi con un solvente per asportare completamente il grasso vecchio e ogni traccia di contaminazione.
- Installazione della nuova cuffia: Per inserire la nuova cuffia, si utilizza un attrezzo a cono che la allarga gradualmente fino a superare il diametro del giunto. La cuffia semiasse andrà riempita di grasso specifico e altro grasso andrà applicato direttamente sul giunto per garantire una lubrificazione ottimale delle sfere interne.
- Fissaggio e rimontaggio: È il momento di sistemare le nuove fascette che terranno la cuffia in posizione. Successivamente, si possono rimontare i vari componenti della sospensione e dello sterzo, riavvitare il bullone dell’asse e infine quelli della ruota.
Un'annotazione importante riguarda l'installazione della crociera: essa va messa solo da un lato specifico. Se viene invertita, sarà quasi impossibile inserire il seeger, una situazione che può causare frustrazione e ritardi. Inoltre, il tappo di scolo dell'olio deve essere chiuso senza forzare, mentre il tappo di carico del cambio è posto nella parte superiore, anch'esso accessibile con la stessa chiave esagonale.
Affidarsi a ricambi di qualità è fondamentale. Distributori specializzati offrono diversi brand di giunti omocinetici, tra cui Metelli, Gsp Freccia, Lobro, Skf ed altri, garantendo la disponibilità del componente adatto per la propria auto.
Prevenzione e Longevità
Per far sì che la componente funzioni a regola d’arte e per scongiurare il rischio di bloccaggio delle ruote, che può danneggiare il giunto omocinetico, è consigliabile eseguire controlli periodici. La prevenzione è l'unico modo per evitare costi di riparazione più elevati e un fermo macchina prolungato. La tempestività nell'intervento in caso di sospetto malfunzionamento è cruciale per la sicurezza e la durata del veicolo.
