La Sostituzione dei Cuscinetti di Sterzo della Moto: Funzionamento, Problemi e Guida Completa

I cuscinetti di sterzo sono componenti vitali per la sicurezza e la maneggevolezza di una moto. Permettono la rotazione fluida e stabile dello sterzo e sono soggetti a usura nel tempo, rendendone la sostituzione un intervento di manutenzione cruciale. Questa guida approfondirà il funzionamento, i problemi comuni e una metodologia dettagliata per la sostituzione dei cuscinetti di sterzo.

Funzionamento dei Cuscinetti di Sterzo

I cuscinetti sono dispositivi meccanici che trasformano l'attrito radente (quello generato dallo strisciamento) in attrito volvente (molto minore), permettendo così il movimento rotatorio con uno sforzo minimo. Nel contesto dello sterzo di una moto, essi si trovano nel cannotto di sterzo e consentono alla forcella e al manubrio di girare liberamente.

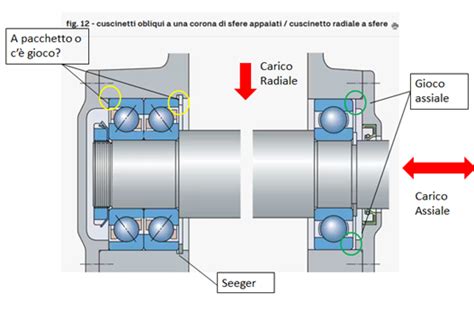

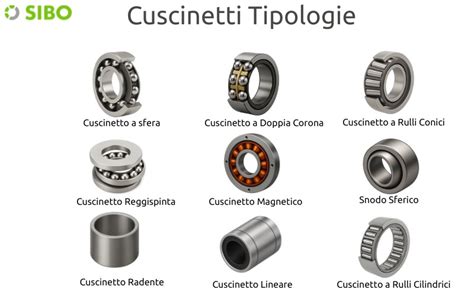

Tipicamente, i cuscinetti sono composti da due anelli, uno esterno e uno interno, tra i quali si interpongono elementi volventi: sfere o rulli. Esistono moltissimi tipi di cuscinetti, dalle più disparate dimensioni e forme, a seconda del loro impiego. Nello sterzo, i tipi più comuni sono:

• Cuscinetti a sfere: Sono costituiti da sfere che scorrono su apposite guide (ralline interne ed esterne). Le sfere sono spesso contenute in una gabbietta per mantenerle distanziate. Questi cuscinetti sono stati ampiamente utilizzati per decenni, come ad esempio dalla Honda su quasi tutta la sua produzione "da turismo" degli anni '80-'90.
• Cuscinetti a rulli conici: Presentano rulli conici che rotolano su piste coniche sia sull'anello interno che su quello esterno. Se le varie superfici coniche venissero prolungate, convergerebbero in un unico punto sull'asse del cuscinetto. La loro forma costruttiva li rende particolarmente indicati per i carichi combinati (radiali ed assiali), e la loro capacità di carico è in larga misura determinata dall'angolo di contatto: quanto più grande, tanto maggiore è la capacità di carico assiale. Sono considerati molto più robusti di quelli a sfere e durano quindi molto più a lungo, grazie all'area di contatto dei rulli che è assolutamente maggiore di quella delle sfere.

Un aspetto fondamentale dei cuscinetti di sterzo, specialmente quelli esposti all'esterno, è la protezione contro acqua, polvere e detriti vari, che ne comprometterebbero rapidamente l'integrità. Per questo motivo, sono spesso dotati di schermature o parapolvere, che sono anelli in materiale sintetico inseriti nelle parti laterali per sigillare gli elementi volventi.

Problemi Comuni e Sintomi di Usura

Come molti componenti meccanici, i cuscinetti di sterzo sono soggetti ad usura e, in alcuni casi, a rotture. Una corretta manutenzione e la tempestiva individuazione dei problemi possono prevenire situazioni pericolose.

I Sintomi dell'Usura

Diversi segnali possono indicare che i cuscinetti di sterzo necessitano di attenzione o sostituzione:

• "Scalino" o impuntamenti dello sterzo: Questo è uno dei difetti più seri, noto come "impallinamento". In pratica, lo sterzo si impunta in una determinata posizione, rendendo difficile il movimento della sterzata. Avviene quando la parte su cui scorrono le sfere (o i rulli) subisce ripetutamente dei colpi e si intacca in uno o più punti, creando un piccolo avvallamento. Nel momento in cui una delle sfere (o uno dei rulli) passa sopra uno di questi avvallamenti, si incastra, bloccando (anche se lievemente all'inizio) lo sterzo. Questa situazione tende a peggiorare rapidamente ed è pericolosa perché per "forzare" lo sterzo nel punto di blocco si possono provocare sbandamenti repentini e cadute.
• Leggera inerzia o difficoltà nel girare il manubrio dalla posizione centrale: Lo sterzo può sembrare "duro" o meno reattivo, rendendo la guida meno fluida.
• Gioco eccessivo nello sterzo: Si può avvertire un "toc" o un leggero movimento verticale o orizzontale del cannotto quando si frena o si sollecita la forcella. Questo indica che i cuscinetti sono troppo lenti e non mantengono il corretto precarico.
• Vibrazioni o rumori anomali: Una leggera vibrazione sul manubrio o un suono di "grattamento" quando si gira lo sterzo possono essere segnali di usura.
• Moto "dura da inserire" in curva: La moto sembra difficile da piegare o da mantenere in traiettoria, richiedendo uno sforzo maggiore rispetto al normale.
• Oscillazioni anomale del manubrio in curva: Specialmente a velocità o in determinate curve (ad esempio, solo a destra), il manubrio può oscillare sensibilmente, togliendo sicurezza.

Cause dell'Usura Precoce

L'usura dei cuscinetti di sterzo può essere accelerata da diversi fattori:

• Mancanza di manutenzione: Un ingrassaggio insufficiente o l'uso di grasso non idoneo può ridurre drasticamente la vita utile dei cuscinetti.
• Infiltrazioni di acqua o sporco: I parapolvere danneggiati o inefficaci permettono all'acqua e ai detriti di entrare nei cuscinetti, causando corrosione e abrasione.
• Regolazione errata: Sia un serraggio insufficiente (che porta a gioco) sia un serraggio eccessivo (che crea un precarico eccessivo e danneggia gli elementi volventi) possono accorciare la vita dei cuscinetti.
• Urti e sollecitazioni: Prese di buche profonde, cadute, o anche tentativi di furto con forzature al manubrio possono danneggiare le piste dei cuscinetti, creando gli "scalini".
• Qualità dei componenti: Cuscinetti di scarsa qualità o ricambi commerciali troppo economici possono avere una durata inferiore rispetto agli originali o a quelli di marche rinomate.

È importante notare che se non si verifica l'impallinamento, l'unico modo per stabilire con certezza se c'è usura eccessiva o l'inizio di una rottura è l'esame visivo. Per questo motivo, molti meccanici, di fronte a problemi non evidenti, preferiscono controllare il serraggio e rinviare l'intervento.

Sostituzione dei Cuscinetti di Sterzo: Guida Pratica

La sostituzione dei cuscinetti di sterzo è un'operazione che richiede una buona manualità, precisione e gli attrezzi adeguati. Non è un lavoro per tutti e, se non si è sicuri delle proprie capacità, è consigliabile rivolgersi a un meccanico professionista.

Preparazione e Strumenti Necessari

Prima di iniziare, è fondamentale preparare l'area di lavoro e assicurarsi di avere tutti gli attrezzi e i ricambi necessari.

Attrezzi Indispensabili:

• Cavalletto posteriore e sollevatore anteriore: È cruciale sostenere la moto in modo stabile. Un cavalletto posteriore è un buon punto di partenza, ma per l'avantreno si può usare un sollevatore da enduro (sotto la doppia culla del telaio, assicurandosi che ci sia una zona piatta e stabile) o blocchi prismatici sotto i carter del motore. Alcuni usano anche pesi sul posteriore (ad esempio, confezioni d'acqua) per bilanciare il peso.
• Chiavi a brugola, a forchetta, a bussola: Di diverse misure per bulloni e dadi.
• Chiave dinamometrica: Tarabile da 20 Nm a 100 Nm (o un range simile) per serrare i dadi alla coppia corretta.
• Scalpelli in acciaio duro: Con punta a taglio, a forma di cacciavite piano, per rimuovere le ghiere vecchie.
• Mazzetta da 1 Kg o martello in gomma: Per battere sui cuscinetti e le ghiere.
• Tubo di diametro adeguato: Lungo circa 250 mm con diametro interno di 30 mm e spessore di 2 mm, o un pezzo di tubo più grosso (circa 60 mm di diametro) con tondini saldati all'interno o all'esterno, per installare i nuovi cuscinetti e ghiere senza danneggiarli. In alternativa, si possono usare le vecchie ghiere come battente.
• Cacciavite a taglio grande: Per fare leva.
• Smerigliatrice angolare (flex): Con disco grande, per rimuovere il cono del cuscinetto inferiore in modo più agevole, se necessario.
• Occhiali di protezione: Assolutamente obbligatori quando si batte sui cuscinetti, poiché le schegge d'acciaio sono affilatissime e pericolose.
• Pistola termica (phon da carrozziere): Per scaldare il cannotto di sterzo o i cuscinetti, facilitando smontaggio e montaggio.
• Detergente o cherosene e stracci puliti: Per pulire accuratamente i componenti.
• Grasso al litio o grasso bianco idrorepellente: Per lubrificare i nuovi cuscinetti.
• Contenitori: Almeno tre, per suddividere le viti e i componenti smontati in base alla fase.
• Filo di ferro o spago: Per sostenere la pinza del freno e il tubo.
• Pluriball o panni protettivi: Per proteggere le carene.

Ricambi Essenziali:

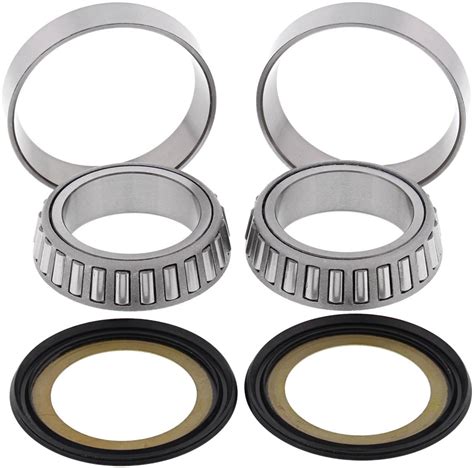

• Kit cuscinetti di sterzo nuovi: È consigliabile sostituire entrambi, superiore e inferiore. Per la Dominator, ad esempio, i cuscinetti originali a sfere hanno misure speciali (26-47-15) e non sono a catalogo standard. Si trovano spesso come "kit modifica" a rulli conici, che sono generalmente più robusti e duraturi. Marche consigliate includono NACHI, NTN, KOYO. Verificare sempre la compatibilità delle misure.
• Parapolvere nuovi: Indispensabili, specialmente quello inferiore che viene quasi sempre danneggiato durante la rimozione.

Fasi di Smontaggio

Lo smontaggio deve essere eseguito con attenzione e metodo per evitare danni e facilitare il rimontaggio.

1. Messa in sicurezza della moto: Posizionare la moto sul cavalletto posteriore e sollevare l'avantreno in modo stabile. Proteggere le carene con pluriball o panni.
2. Smontaggio ruota anteriore, pinza freno e parafango: Se non si è esperti in queste operazioni, è consigliabile fermarsi e rivolgersi a un professionista.
3. Sostenere la pinza del freno: Legarla al telaio con filo di ferro o spago; non deve assolutamente restare penzoloni per evitare danni all'impianto.
4. Allentamento dado piantone di sterzo: Con entrambe le piastre ben serrate, allentare il dado centrale del piantone di sterzo.
5. Smontaggio manubrio: Togliere i due cavallotti. Non è necessario staccare i cavi e i comandi; basta ribaltarlo in avanti o all'indietro per lavorare agevolmente.
6. Scollegamento contatto chiave (se necessario): Se si vuole verniciare la piastra superiore, staccare il connettore a due fili del contatto a chiave.
7. Allentamento bulloni piastra superiore: Allentare i bulloni che serrano gli steli sulla piastra superiore.
8. Sfilamento piastra superiore: Sfilare la piastra superiore dalle forcelle e dal cannotto. Fare attenzione a sfilarla perfettamente parallela, altrimenti si incastra. Se i bulloni dei supporti manubrio sono troppo stretti, potrebbe essere necessario rimontare un vecchio manubrio per svitarli.
9. Scollegamento tubo freno da piastra inferiore: Ci sono due bulloncini che trattengono altrettante cravatte che vincolano il tubo. Non forzare il tubo, è molto rigido e non gradisce essere piegato e raddrizzato.
10. Sloccaggio ghiera controdado e rondella di sicurezza: Sganciare la rondella di sicurezza. Questa rondella non è facilmente reperibile in commercio.
11. Svitamento ghiera piantone di sterzo: Utilizzare una chiave adeguata o martello e punzone con cautela.
12. Rimozione piastra inferiore: Sfilare da sotto il perno di sterzo con la piastra inferiore e gli steli ancora inseriti. È pesante, fare attenzione. La sequenza corretta prevede di sfilare prima gli steli, ma a causa della carenatura, può essere più pratico rimuovere tutto insieme.
13. Ispezione cuscinetti vecchi: Il grasso cotto e il colore arancione scuro sono chiari segni di usura. Notare dove le sfere hanno "intaccato" le ghiere interna ed esterna.

Rimozione Cuscinetti e Ghiere:

I cuscinetti (o le loro ghiere) sono inseriti nel telaio per forzamento.

1. Rimozione ghiere dal cannotto: Utilizzare uno scalpello da muratore con punta a taglio. Posizionare uno spigolo laterale del tagliente sul bordo interno della ghiera e battere in modo che escano senza intraversarsi. Alternare i colpi da un lato all'altro per una rimozione uniforme, specialmente con le sedi in alluminio che sono delicate. Indossare sempre gli occhiali di protezione.

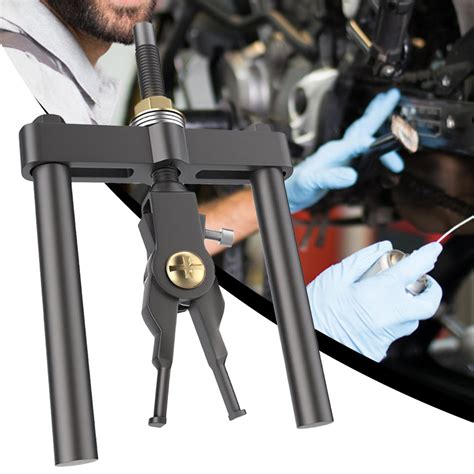

2. Rimozione cuscinetto inferiore dal perno di sterzo: Questa è l'operazione più critica.
   • Metodo tradizionale (a martellate): Si va di "gran mazzate". Tuttavia, questo metodo può rovinare il cuscinetto.
   • Metodo consigliato (con smerigliatrice): Con la smerigliatrice angolare e un disco grande, "mangiare" via la gran parte del cuscinetto fino ad arrivare al metallo del piantone, facendo attenzione a non toccare il parapolvere. A quel punto, fare leva con un cacciavite per sfilarlo. Il parapolvere inferiore viene quasi sempre rovinato in questa operazione e va sostituito.
   • Alternativa: Per rimuovere il cono dal perno, alcuni hanno utilizzato barre di ferro limate a misura e saldate, o riscaldato il cannotto con una pistola termica.

Fasi di Montaggio e Regolazione

Il montaggio dei nuovi cuscinetti richiede precisione per garantire la massima durata e sicurezza.

1. Pulizia accurata: Lavare tutti i pezzi dei cuscinetti nuovi con benzina o detergente per sgrassarli e pulire bene i parapolvere. Pulire accuratamente le sedi nel cannotto di sterzo e sul perno. Rimuovere eventuali tracce di ruggine dalla sede dello stelo nella piastra inferiore.
2. Installazione cuscinetto inferiore sul piantone di sterzo:
   • Posizionamento parapolvere: Ricordarsi di mettere il parapolvere sotto al cuscinetto. Se si riutilizza quello vecchio, assicurarsi che sia perfetto.
   • Montaggio ad interferenza: Il cono del cuscinetto è piantato ad interferenza. Per facilitare l'operazione, si può scaldare abbondantemente il cuscinetto (ad esempio, mettendolo a bagno in olio motore caldo a 80-100 °C o con una pistola termica) e/o raffreddare il perno di sterzo in un congelatore.
   • Installazione: Usare una buona mazzetta e uno spezzone di tubo del diametro giusto (che batta solo sull'anello interno) per piantare il cuscinetto in modo uniforme, evitando assolutamente di battere sulla gabbia che tiene i rulletti. Non rovinare la gabbia guida rulli.
3. Installazione sedi coniche nel telaio:
   • Posizionamento parapolvere: Prima di infilare la sede, ricordarsi di montare il parapolvere.
   • Tecnica di inserimento: Usare un martello per far entrare la ghiera fino a che arriva al pari del tubo del cannotto di sterzo. Le sedi sono più profonde perché i parapolvere entrano in parte "dentro" al tubo, garantendo una migliore tenuta.
   • Uniformità: Utilizzare il tubo da 30 mm o la vecchia sede (girata al contrario per non rovinare la gabbia dei rulli) per martellare con uniformità. Procedere con 2-3 colpi da un lato e 2-3 colpi dall'altro, senza fretta, mantenendo la sede perfettamente parallela al cannotto.
   • Verifica: Controllare frequentemente se la sede è in piano con il cannotto; in caso contrario, insistere un po' di più sul lato più alto. Quando le sedi arrivano a fine corsa, la martellata produce un suono diverso (più secco). Fare un paio di giri di martellate per assicurarsi che sia tutta in posizione.
4. Ingrassaggio: Mettere abbondante grasso (al litio o bianco idrorepellente) sia sulle sedi che sui rulli. Far ruotare bene i rulli o le sfere in modo che il grasso entri in profondità. Non esagerare con la quantità. L'olio si distribuisce meglio del grasso e garantisce una buona scorrevolezza nelle prime fasi della regolazione.

Rimontaggio e Regolazione Fine:

1. Installazione piastra inferiore: Infilare il perno di sterzo da sotto, prestando attenzione a non toccare parti della moto e a non contaminare il grasso.
2. Montaggio cuscinetto superiore e ghiera di registrazione: Una volta spinto il perno di sterzo a fine corsa, montare il cuscinetto superiore, il parapolvere e quindi la ghiera di registrazione.
3. Pre-serraggio e assestamento: Avvitare a mano la ghiera finché non si blocca tutto. Muovere più volte lo sterzo da un estremo all'altro, cercando di chiudere la ghiera sempre a mano. Questo serve ad assestare i cuscinetti. Ripetere più volte questa operazione.
4. Serraggio iniziale ghiera di regolazione: Serrare la ghiera alla coppia prevista (ad esempio, 10 Kgm o 100 Nm per alcuni modelli). Se non si possiede la chiave dinamometrica, chiudere la ghiera con martello e punzone, verificando continuamente che lo sterzo giri liberamente e senza eccessivo sforzo.
5. Assestamento e serraggio finale: Dopo aver serrato il dado, muovere svariate volte lo sterzo da un fine corsa all'altro per assestare i cuscinetti. Quindi, allentare leggermente la ghiera e serrarla di nuovo alla coppia prestabilita. Lo sterzo deve girare con uno sforzo minimo, essere perfettamente uniforme in ogni sua posizione e non avere laschi di alcun genere. Questa è l'operazione più delicata, ma la regolazione può essere affinata anche in seguito.
6. Montaggio rondella di sicurezza e ghiera controdado: Fare attenzione che la ghiera di regolazione non ruoti mentre si serra il controdado.
7. Allineamento forcella e steli:
   • Infilare le due canne e serrarle sia sulla piastra superiore che su quella inferiore.
   • Per un perfetto allineamento della forcella, forzare i soffietti verso il basso e bloccarli in modo da lasciare gli steli scoperti e visibili. Se gli steli sono perfettamente paralleli, la forcella è in squadra. Se uno stelo appare "diagonale", potrebbe essere piegato. In tal caso, smontare entrambi gli steli e accostarli tra loro per verificare se toccano per l'intera lunghezza.
   • Dopo aver serrato il dado del piantone di sterzo, ricontrollare se gli steli hanno ruotato. Allentare un attimo i bulloni della piastra superiore che serrano gli steli. La piastra si assesterà, scendendo di qualche decimo di millimetro, poiché il serraggio precedente l'aveva compressa e, se non si fa questa operazione, resterebbe "in tiro".
8. Rimontaggio finale: Rimontare il manubrio provvisoriamente.
9. Test a secco: Verificare quanta resistenza fa lo sterzo, eliminando le resistenze dei tubi e cavi. Ruotare lentamente lo sterzo da un estremo all'altro. Non si devono avvertire impuntamenti o resistenze anomale.
10. Test su strada: Abbassare la moto e appoggiarla sulla ruota anteriore. Fare i primi metri con prudenza per capire le reazioni della moto. Se non mantiene facilmente l'equilibrio, lo sterzo è troppo duro e va allentato. Se presenta laschi e batte prendendo le buche, è troppo lasco e va stretto (svitando o avvitando la ghiera di regolazione).

Considerazioni sui Ricambi e la Qualità

Quando si decide di sostituire i cuscinetti di sterzo, la scelta dei ricambi è cruciale per la durata e le prestazioni.

• Misure speciali: Come visto per la Honda Dominator (26-47-15), molti produttori utilizzano cuscinetti con misure leggermente fuori standard rispetto al catalogo normale (es. 32005 standard ha interno da 25, mentre per Honda è da 26). Questi si trovano spesso come "kit modifica".
• Cuscinetti a rulli conici: Se la moto monta cuscinetti a sfere, è quasi sempre consigliabile passare ai rulli conici. Offrono una maggiore superficie di contatto, maggiore capacità di carico e una durata significativamente superiore.
• Qualità del materiale: Spendere "due soldi in più" per acquistare materiale di qualità è un investimento che ripaga nel tempo. I migliori kit sono quelli con materiale giapponese, con cuscinetti NACHI, NTN, KOYO. Ricambi troppo poco costosi possono essere leggermente diversi e non andare bene, specialmente i parapolvere.
• Parapolvere: Indispensabili, è sempre meglio prenderli nuovi insieme al kit cuscinetti. Devono combaciare perfettamente con le rispettive sedi sul telaio per garantire una buona tenuta.

La sostituzione dei cuscinetti di sterzo è un'operazione complessa ma fattibile per chi ha una buona manualità e gli attrezzi giusti. Prendersi il tempo necessario e seguire attentamente ogni passaggio garantirà un risultato ottimale e, soprattutto, una guida sicura e piacevole.
