Guida Completa alla Diagnostica e Applicazione dei Sensori Induttivi nell'Automotive

L'industria automobilistica è in continua evoluzione, e una delle sue principali protagoniste è la tecnologia dei sensori. I sensori automotive vengono utilizzati nel settore dell’industria automobilistica contribuendo significativamente alla sicurezza, all’efficienza e alle prestazioni dei veicoli moderni. Questi dispositivi avanzati sono progettati per rilevare, misurare e trasmettere dati essenziali relativi al funzionamento del veicolo. Nell’ambito dell’automotive, l’impiego dei sensori è diventato sempre più ampio e diversificato, coprendo una vasta gamma di funzioni che vanno dal monitoraggio delle prestazioni del motore alla guida autonoma. Questi piccoli dispositivi, spesso non visibili, sono il ponte tra il veicolo e il mondo esterno, garantendo sicurezza, efficienza e un’esperienza di guida ottimale.

I Sensori nell'Industria Automotive: Un Panorama Generale

I sensori sono una componente essenziale del panorama tecnologico dei veicoli moderni. La costante evoluzione delle tecnologie sensoriali ha consentito lo sviluppo di sistemi di assistenza alla guida sempre più avanzati, avvicinando sempre più il sogno della guida autonoma. In questa guida completa esploreremo approfonditamente i diversi tipi di sensori utilizzati nell’industria automotive, comprese le loro funzioni, le applicazioni e la loro importanza nel funzionamento dei diversi veicoli. Nel seguente paragrafo, esploreremo il ruolo cruciale e la varietà dei sensori nel panorama automotive attuale.

Tipologie di Sensori Chiave nell'Automotive

Il settore automobilistico si avvale di una moltitudine di sensori, ognuno con una funzione specifica, per ottimizzare le prestazioni, la sicurezza e il comfort del veicolo.

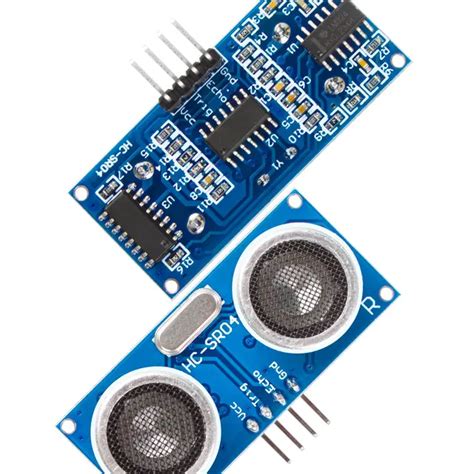

Sensore Ultrasonico

Uno dei sensori più comuni nell’automotive è il sensore ultrasonico, noto anche come sensore di distanza a ultrasuoni. Questo strumento sfrutta il principio degli ultrasuoni per rilevare gli ostacoli circostanti durante le manovre di parcheggio. Funzionando a ultrasuoni, il sensore invia impulsi sonori e misura il tempo necessario al loro ritorno, calcolando così la distanza dagli oggetti circostanti. Questi sensori sono essenziali per i sistemi di parcheggio assistito e i sistemi di ausilio al parcheggio, rendendo più sicure e agevoli le manovre di parcheggio.

Sensori di Velocità

I sensori di velocità monitorano la velocità del veicolo, fornendo dati cruciali al sistema di controllo del motore e all’ABS. Due dei tipi di sensori di velocità più comuni sono quelli magnetici e quelli a effetto Hall. Il sensore magnetico utilizza un’imbottitura magnetica posizionata vicino a un disco rotante, mentre il sensore a effetto Hall sfrutta il campo magnetico generato dalla rotazione di una corona dentata. Questi sensori sono fondamentali per il corretto funzionamento del motore e per garantire una guida sicura in diverse condizioni stradali.

Sensori di Posizione

I sensori di posizione, noti anche come sensori di posizione dell’albero a camme o sensori di posizione del pedale dell’acceleratore, rilevano la posizione di componenti cruciali nel veicolo. Ad esempio, il sensore di posizione dell’albero a camme rileva la posizione dell’albero a camme e invia queste informazioni all’ECM per regolare il momento di accensione e l’iniezione del carburante. Allo stesso modo, il sensore di posizione del pedale dell’acceleratore misura il grado di apertura dell’acceleratore, contribuendo a controllare la quantità di carburante iniettato nel motore. Questi sensori sono vitali per l’ottimizzazione delle prestazioni e dell’efficienza del motore.

Sensori di Accelerazione

I sensori di accelerazione, noti anche come accelerometri, misurano le variazioni dell’accelerazione longitudinale, laterale o verticale del veicolo. Questi sensori sono di fondamentale importanza per i sistemi di controllo della stabilità, del controllo della trazione e dell’assistenza alla guida. L’accelerometro utilizza il principio della forza di inerzia per rilevare qualsiasi cambiamento nell’accelerazione del veicolo. Queste informazioni vengono trasmesse ai sistemi di controllo, che reagiscono regolando il sistema di sospensione, i freni e altre componenti del veicolo per garantire una guida sicura e stabile.

Sensori di Forza nell’Automotive

I sensori di forza misurano la forza esercitata su determinate componenti del veicolo, come il pedale del freno o il volante. Queste informazioni sono utilizzate per garantire il corretto funzionamento dei sistemi di assistenza alla frenata, del controllo elettronico della stabilità e di altre funzioni di sicurezza. Ad esempio, il sensore di forza sul pedale del freno rileva la pressione applicata dal guidatore sul pedale, consentendo al sistema di frenata antibloccaggio di regolare la pressione del freno per evitare il bloccaggio delle ruote durante una frenata di emergenza. I sensori di forza contribuiscono così a migliorare la sicurezza e la stabilità del veicolo durante la guida.

Sensori di Detonazione (Knock)

I sensori di detonazione, noti anche come sensori knock, monitorano le detonazioni del motore. Questi sensori sono essenziali per prevenire danni causati da una combustione irregolare e per garantire un funzionamento sicuro ed efficiente del motore. La detonazione, o bussata, può verificarsi quando il combustibile non brucia in modo uniforme all’interno della camera di combustione, generando piccoli detriti metallici noti come “battiti”. I sensori di detonazione rilevano queste anomalie e inviano segnali all’ECM, che corregge automaticamente l’accensione e l’iniezione del carburante per evitare danni al motore. Grazie a questi sensori, i motori moderni possono funzionare a livelli ottimali di efficienza e prestazioni, riducendo al minimo l’impatto ambientale e prolungando la durata del motore.

Sensori Lambda (Ossigeno)

I sensori lambda, noti anche come sensori di ossigeno, misurano la quantità di ossigeno nei gas di scarico. Queste informazioni sono essenziali per la gestione del motore e per regolare la quantità di carburante iniettato nel motore. Il sensore lambda utilizza una sonda montata nel sistema di scarico per monitorare i livelli di ossigeno nei gas di scarico. In base alle letture della sonda lambda, il sistema di gestione del motore regola il rapporto aria-carburante per garantire una combustione ottimale. Questo contribuisce a migliorare l’efficienza del combustibile e a ridurre le emissioni nocive, promuovendo una guida più ecologica e sostenibile.

L'Uso del Debimetro

Il debimetro è un sensore che misura la quantità di aria aspirata dal motore. Questa informazione è cruciale per la gestione del motore e per regolare la quantità di carburante iniettato nel motore. Il debimetro si trova nella presa d’aria del motore e utilizza diverse tecnologie, come il filo caldo o il tubo a Venturi, per misurare la quantità di aria che entra nel motore. Le letture del debimetro vengono utilizzate dall’ECM per calcolare la quantità di carburante necessaria per ottenere la miscela aria-carburante ottimale, garantendo così un funzionamento efficiente ed ecologico del motore.

Sensori NVH (Noise, Vibration, Harness)

I sensori NVH sono progettati per misurare il rumore, le vibrazioni e l’asprezza all’interno del veicolo. Questi sensori sono utilizzati per valutare la qualità del veicolo e il comfort dei passeggeri. Il rumore, le vibrazioni e l’asprezza possono indicare problemi di progettazione, di fabbricazione o di funzionamento che possono influire sulla sicurezza e sull’affidabilità del veicolo. I sensori NVH sono posizionati in punti strategici del veicolo, come all’interno dell’abitacolo, del motore e delle sospensioni, e trasmettono le informazioni ai sistemi di controllo e di monitoraggio. Questi dati aiutano i progettisti e gli ingegneri a identificare e risolvere eventuali problemi per migliorare l’esperienza di guida e garantire la massima qualità del veicolo.

Tecnologie Avanzate per la Percezione Ambientale

L'avanzamento verso i sistemi ADAS (Advanced Driver Assistance Systems) e la guida autonoma è fortemente dipendente da sensori capaci di percepire l'ambiente circostante con elevata precisione.

I Radar nell’Automotive

Il radar è una tecnologia di rilevamento utilizzata ampiamente nei sistemi di assistenza alla guida. Questa tecnologia si basa sull’emissione di onde radio o microonde per rilevare la distanza, la velocità e l’angolo di oggetti circostanti. Nel settore automotive, il radar è spesso impiegato nel cruise control adattivo, nell’avviso di collisione frontale e in altri sistemi di sicurezza avanzati. Il radar consente al veicolo di rilevare la presenza di altri veicoli o oggetti sulla strada e di adattare la velocità e la distanza di sicurezza per evitare collisioni o ridurre i danni in caso di incidenti. I sistemi radar con frequenze tra 20 e 80 GHz sono utilizzati per determinare distanza, velocità e direzione degli oggetti circostanti. Questa tecnologia è meno soggetta di altre alle condizioni atmosferiche ma sono legati al compromesso tra la distanza misurabile e l’angolo operativo. Per esempio radar a lungo raggio possono rilevare ostacoli fino alla distanza di 250 metri ma l’angolo di rilevamento è ridotto. Come conseguenza gli “adaptive cruise control” devono spesso combinare radar a lungo e corto raggio.

Telecamere Smart per Automotive

Le telecamere svolgono un ruolo fondamentale nei sistemi avanzati di assistenza alla guida, fornendo immagini in tempo reale dell’ambiente circostante. Queste telecamere sono utilizzate per una vasta gamma di applicazioni, tra cui la visione notturna, il riconoscimento dei segnali stradali, il parcheggio automatico e altro ancora. Le telecamere utilizzano l’ottica e i sensori CMOS o CCD per catturare immagini ad alta risoluzione e trasmetterle ai sistemi di elaborazione delle informazioni. Questi sistemi analizzano le immagini per riconoscere segnali stradali, pedoni, veicoli e altri oggetti, consentendo al guidatore di prendere decisioni informate e migliorando la sicurezza durante la guida. I sensori ottici per soluzioni basate sulla cattura di immagini sono versatili, cost effective e applicabili in diverse funzioni ADAS ma possono essere influenzati dalle cattive condizioni atmosferiche e altri condizionamenti ambientali e richiedono algoritmi software complessi per riconoscere altri oggetti o persone.

Tecnologia Lidar

Il Lidar, acronimo di “light detection and ranging”, è una tecnologia di rilevamento simile al radar, ma utilizza impulsi laser anziché onde radio. Questa tecnologia è ampiamente utilizzata nei veicoli a guida autonoma per percepire l’ambiente circostante con grande precisione. Un sistema Lidar invia impulsi laser nell’ambiente circostante e misura il tempo necessario al loro ritorno, calcolando così la distanza dagli oggetti circostanti. Questi dati vengono utilizzati per creare una mappa dettagliata dell’ambiente, consentendo al veicolo autonomo di navigare in modo sicuro e reagire alle varie situazioni stradali. I sistemi LIDAR (Laser Imaging Detection and Ranging) utilizzano una scansione laser per generare una visione 3D dell’ambiente circostante. I lidar sono meno sensibili alle condizioni atmosferiche e forniscono direttamente la posizione degli oggetti che circondano il veicolo. Allo stesso tempo, sono un po’ più ingombranti, richiedono un montaggio esterno e sono più costosi.

Sensori e Guida Autonoma

Sono diversi i tipi di sensori utilizzati ma sono tre le tipologie che giocano il ruolo principale nelle applicazioni ADAS (Advanced Driver Assistance Systems, ovvero Sistema Avanzato di Assistenza alla Guida) e che quindi diventano elementi chiave verso veicoli connessi e autonomi. L’integrazione di radar e Lidar ha aperto la strada alla guida autonoma, con i veicoli che sono in grado di percepire il loro ambiente circostante e prendere decisioni informate in tempo reale.

Il Sensore Induttivo: Principi, Applicazioni e Diagnostica

Il sensore induttivo riveste un ruolo fondamentale nell'automotive, grazie alla sua robustezza e affidabilità. Approfondiremo ora il suo funzionamento e le sue applicazioni, con un focus sulla diagnostica.

Sensori di Prossimità e le Loro Categorie

Il sensore di prossimità si riferisce a un tipo di sensore senza contatto che emette un campo di energia per rilevare la presenza o l'assenza di un oggetto. A causa della loro natura senza contatto, i sensori di prossimità presentano molti vantaggi rispetto ai sensori di contatto. Sono affidabili, durevoli e richiedono poca manutenzione. Un sensore di prossimità può utilizzare onde elettromagnetiche, luce o ultrasuoni per rilevare l'oggetto. Tuttavia, alcuni tipi di sensori di prossimità offrono intervalli di rilevamento più lunghi rispetto ad altri e così via. Sulla base delle diverse forme di tecnologie di rilevamento, i sensori di prossimità sono classificati in cinque categorie: Sensore di prossimità induttivo; Sensore di prossimità capacitivo; Sensore di prossimità a ultrasuoni; Sensore di prossimità magnetico; e sensore di prossimità ottico. Quasi tutti i sensori di posizione, possono inoltre essere considerati come sensori di velocità. Dal momento in cui la velocità si può definire come rapporto tra lo spazio percorso e il tempo impiegato a percorrerlo, allora, ogni sensore di posizione la cui posizione è aggiornata frequentemente è, di fatto, anche un sensore di velocità. Deceptively, some sensors, usually proximity sensors, are proximity switches from the moment they determine the presence or absence of an object. This means they generate a simple digital on/off output instead of a continuous position measurement. Questo vuol dire che generano un semplice output digitale on/off invece che una misurazione continua della posizione. In questo documento, ci focalizzeremo su tipologie di sensori vere e proprie e non sugli switch. Diverse applicazioni richiedono diversi tipi di sensori di prossimità, in cui ciascun sensore è progettato per servire a uno scopo specifico. Anche altri fattori, come il tipo di target, il raggio d'azione o il tempo di risposta, determinano il tipo di sensore da utilizzare.

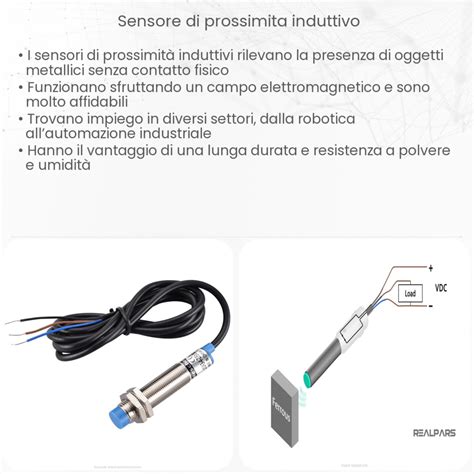

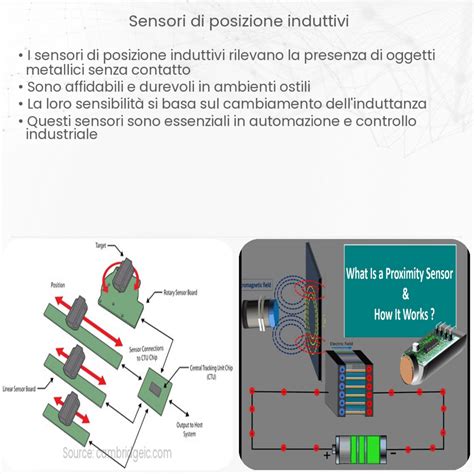

Il Sensore di Prossimità Induttivo

Il sensore di prossimità induttivo è chiamato così per utilizzare i principi dell'induttanza per rilevare la presenza di un bersaglio metallico, senza effettuare alcun contatto fisico. Questi sensori sono costituiti principalmente da un oscillatore, una bobina attorno a un nucleo di ferrite e un trigger di Schmitt. Se un oggetto metallico entra in questa zona di rilevamento, il campo magnetico oscillante induce correnti elettriche nel suo corpo. Uno dei vantaggi dei sensori induttivi è la loro capacità di operare in ambienti contaminati: sono resistenti alla presenza di olio, sporcizia e persino umidità. Se è necessario rilevare metalli, i sensori induttivi rappresentano una scelta affidabile ed economica. I sensori tradizionali di posizione basano il loro funzionamento su principi di induzione e sono stati utilizzati per più di 100 anni. I sensori di posizione lineari vengono solitamente appellati come trasformatori a riluttanza variabile o Linear Variable Displacement Transducer (LVDT). Le varianti rotative sono conosciute come synchros, resolver o RVDT. Gli LVDT usano una costruzione una particolare configurazione del trasformatore con almeno tre bobine: uno primario e due secondari. Il rapporto del segnale indotto indica la posizione dell’asticella relativa alla bobina. La nuova generazione di sensori induttivi - spesso definiti come IncOder - usano lo stesso principio dei tradizionali sensori induttivi, quindi offrono buone performance di misura senza contatto in ambienti severi. Solitamente, le performance dell’EMC sono tanto buone tanto quelle dei resolver o degli LVDT.

Sensore di Velocità Ruota Induttivo e la Diagnostica ABS

Lo scopo di questa prova è valutare il funzionamento di un sensore di velocità ruota induttivo del sistema di frenata antibloccaggio (ABS). Con la ruota sospetta sollevata, ruotare manualmente. I sensori di velocità ruota induttivi racchiudono una bobina metallica attorno a un nucleo polarizzato magneticamente e lavorano in combinazione con una ruota fonica montata su un componente che gira alla velocità delle ruote, ad esempio un albero di trasmissione o un mozzo. Quando la ruota fonica passa attraverso il sensore, il campo magnetico del sensore viene disturbato, questo produce una tensione oscillante nel filo della bobina e nel circuito collegato. Non è facile distinguere dall’aspetto esterno un sensore di velocità ruota a due fili di tipo passivo (induttivo) e attivo (effetto hall o magnetoresistivo). È possibile controllare la presenza di una tensione di alimentazione positiva su uno dei morsetti del connettore del sensore per determinare se si dispone di un tipo di sensore attivo. Tuttavia, se la tensione di alimentazione è assente a causa di un guasto e si presume che il sensore debba essere passivo ed eseguire un controllo della resistenza, si può danneggiare un sensore attivo perfettamente funzionante. Se uno o più segnali di velocità delle ruote non rientrano in modo continuo nei parametri normali, il modulo di comando può disattivare la funzione ABS (insieme ai relativi sistemi di trazione e stabilità). I sensori di velocità ruota e relativi anelli impulsi sono esposti all’ambiente e devono funzionare in condizioni di vibrazioni e movimento costanti. Questo argomento della guida è soggetto a modifiche senza preavviso. Le informazioni contenute sono state attentamente verificate e ritenute corrette. Queste informazioni sono un esempio delle nostre indagini e risultati, e non costituiscono una procedura definitiva. Pico Technology non si assume alcuna responsabilità per eventuali inesattezze.

Sensore Induttivo dello Spinterogeno: Funzionamento e Diagnostica

Lo scopo di questa prova è controllare un segnale dell’impulsore/sensore induttivo dello spinterogeno durante l'avviamento del motore o in condizioni di funzionamento. Il meccanismo richiede un riluttore rotante e una bobina di prelievo stazionaria con un nucleo magnetizzato. Il riluttore ruota alla velocità dell'albero a camme e dispone di un polo di attivazione per ciascun cilindro del motore. Il periodo di rotazione tra ciascun ciclo rappresenta il periodo di chiusura massimo, durante il cui è possibile caricare la bobina primaria. Queste caratteristiche del design del sistema possono garantire che una bobina di accensione non venga surriscaldata da un eccessivo stazionamento o che la durata della scintilla non sia ridotta da una chiusura troppo breve. Questo argomento della guida è soggetto a modifiche senza preavviso. Le informazioni contenute sono state attentamente verificate e ritenute corrette. Queste informazioni sono un esempio delle nostre indagini e risultati, e non costituiscono una procedura definitiva. Pico Technology non si assume alcuna responsabilità per eventuali inesattezze.

L'Oscilloscopio nella Diagnosi Automotive: Uno Strumento Essenziale

Nell’officina moderna il multimetro non basta più. L’oscilloscopio automotive serve proprio a questo: mostra il segnale nel tempo, permettendo di vedere picchi, cadute, impulsi, disturbi e tempi di risposta. Guida completa all’utilizzo dell’oscilloscopio in officina: tipi di strumenti, lettura delle forme d’onda, divisioni orizzontali e verticali, scale dei tempi e delle tensioni, esempi pratici su sensori, attuatori e linee CAN. Nel tempo si sono susseguite diverse generazioni di oscilloscopi. Sono gli strumenti “storici”: un tubo catodico, un fascio elettronico e un’immagine continua sullo schermo. Uniscono ancora il tubo catodico a una parte elettronica di controllo. Lo schermo di un oscilloscopio è suddiviso in una griglia detta reticolo, composta da quadretti regolari chiamati divisioni. Negli oscilloscopi digitali il reticolo è formato in realtà da punti (pixel). Lo strumento misura il segnale in tanti campioni molto ravvicinati e li rappresenta collegandoli come una linea continua.

Comprendere le Scale dell'Oscilloscopio

La Scala dei tempi (asse orizzontale) è espressa in secondi, millisecondi o microsecondi per divisione (s/div, ms/div, µs/div). La Scala delle tensioni (asse verticale) è espressa in Volt per divisione (V/div). La regola di base è che il segnale principale che ti interessa dovrebbe occupare 70-80% dello schermo. Anche qui il segnale deve essere ben leggibile. Una scala troppo alta (es. 50 V/div per una sonda lambda) ti farà vedere una riga quasi piatta. Se colleghi una pinza amperometrica per oscilloscopio, questa trasforma la corrente in un segnale di tensione (per esempio 100 mV = 1 A). Una volta impostate correttamente le scale, lo strumento disegna la forma d’onda. Molti segnali automotive sono una sequenza di impulsi (es. iniettori, sensori giri, CAN). Sonde lambda, sensori MAP, TPS, temperature: sono segnali che variano in modo continuo. Nei modelli digitali ogni traccia è il risultato di migliaia di “fotografie” del segnale, una dopo l’altra. Se il campionamento è troppo lento rispetto al segnale, rischi di vedere una forma d’onda falsa o semplificata. La forma d’onda deve essere regolare, senza denti mancanti né cadute. Gli oscilloscopi digitali moderni, con tempi dell’ordine dei microsecondi, permettono di analizzare il CAN come segnale differenziale ad alta velocità. Il multimetro ti dà un numero (tensione, resistenza, continuità). Per la maggior parte dei lavori bastano 2 canali. Serve metodo. Se usi sonde adatte all’automotive e ti colleghi correttamente (sempre in parallelo, mai al posto del componente), il rischio è minimo. L’oscilloscopio non è “uno strumento in più”, ma il cuore della diagnosi moderna.

Caratteristiche Tecniche e Criteri di Selezione dei Sensori

La scelta del sensore giusto è cruciale per garantire il corretto funzionamento e l'affidabilità di un sistema. Comprendere le specifiche tecniche e i principi di funzionamento è fondamentale.

Sensori di Posizione: Assoluti e Incrementali

Tutti i sensori di posizione possono essere classificati come assoluti o incrementali. L’output generato da un sensore incrementale cambia al variare della posizione. Contrariamente, i sensori assoluti producono un segnale che è proporzionale alla posizione reale sia ferma sia in movimento. Un test efficace per determinare se un sensore è assoluto o incrementale è osservare cosa succede all’accensione.

Terminologia Tecnica: Accuratezza, Risoluzione, Ripetibilità e Linearità

Forse, il giorno che hanno fatto teoria della strumentazione non eri a lezione; quando hanno spiegato accuratezza, risoluzione, ripetibilità e tutte quelle cose. Non ti preoccupare, sei in buona compagnia. Molti ingegneri hanno dimenticato oppure mai veramente compreso questo argomento. La terminologia e i - piuttosto esoterici - concetti tecnici applicati alla strumentazione sono confusi. Ciò nonostante, questi sono importanti per selezionare il sensore di posizione più adatto alla tua applicazione.

Accuratezza e Precisione: L'Analogia della Freccia

Per capire la differenza tra accuratezza e precisione possiamo utilizzare l’analogia di una freccia tirata su un bersaglio. Se venissero lanciate molte frecce, la precisione equivarrebbe alla dimensione del raggruppamento delle frecce.

Linearità

Un sensore di posizione perfettamente lineare è anche molto accurato. Sfortunatamente, questo approccio presenta alcune criticità. Primo, i sensori ad elevata accuratezza sono molto costosi. Secondo, i sensori ad elevata accuratezza richiedono un’installazione molto attenta il ché potrebbe non essere agevole per via di vibrazioni, espansione termica differente o, più probabilmente, per i costi che ne derivano. La strategia ottimale è di specificare quanto necessario - niente di più, niente di meno. Per esempio, per un sensore di posizione di un flussometro industriale, la linearità non sarà un requisito fondamentale dal momento in cui è probabile che le caratteristiche del flusso del fluido siano squisitamente non lineari. Più verosimilmente, sarà importante la ripetibilità al variare delle condizioni ambientali. In una macchina utensile a controllo numerico (CNC), ad esempio, è presumibile che sia l’accuratezza sia la precisione siano requisiti chiave.

Panoramica sui Diversi Tipi di Sensori di Posizione

I sensori di posizione sono impiegati in una grande varietà di applicazioni industriali e commerciali, da applicazioni aerospaziali e per la Difesa fino ad applicazioni low-cost quali automotive ed elettrodomestici. C’è una stupefacente varietà di sensori di posizione tra cui scegliere al giorno d’oggi, ma come si sceglie quello giusto?

Potenziometri (Sensori Resistivi)

Nonostante il trend verso i sensori contactless, i potenziometri (pots) rimangono i sensori di posizione più comuni. Questi, misurano una caduta di tensione in corrispondenza dello spostamento dei contatti elettrici lungo la traccia resistiva; ne consegue che la posizione è proporzionale alla tensione in uscita. I potenziometri sono disponibili in forme rotative, lineari o curvilinee e sono solitamente compatti e leggeri e variano da qualche centesimo per le versioni più semplici fino ad arrivare a 200$ per le versioni ad elevata precisione. I potenziometri sono particolarmente indicati per applicazioni con cicli d’utilizzo modesti, ambienti gentili e performance rilassate. Sfortunatamente, i potenziometri sono sensibili ad usura, specialmente in ambienti con elevate vibrazioni e/o con particelle estranee come polvere e sabbia che a lungo andare abraderebbero la traccia resistiva. Deve essere inoltre tenuto in considerazione che i datasheet dei potenziometri spesso dichiarano “risoluzioni infinite”. Stranamente, i potenziometri vengono classificati come “dispositivi semplici” in alcune applicazioni relative alla sicurezza in ambito aerospaziale, medicale e petrolchimico. Questo significa che pur essendo soggetti a diversi tipi di guasti, essi non sono soggetti alla stessa progettazione rigorosa e controllo da parte degli organismi di certificazione dei sensori elettrici.

Sensori Ottici (Encoder)

I sensori ottici vengono solitamente chiamati encoder e sono una forma comune di sensori di posizione che variano da semplici dispositivi dal costo di qualche euro fino a sensori di precisione che possono arrivare a 10,000 euro. Gli encoder rotativi sono ampiamente disponibili, tipicamente con 50-50.000 count/giro e sono testati per funzionare bene in applicazioni in ambienti normali. Nella selezione di un sensore ottico, è importante sapere che se il valore citato del sensore è 1,000 count/giro, questo non vuol dire che l’accuratezza sia 1/1000th / giro. Optical Encoders Vs.

Sensori Magnetici (Hall e Magnetostrittivi)

Tutti i sensori magnetici utilizzano un principio di misura simile: quando un magnete si muove in relazione ad un ricettore magnetico, il campo magnetico cambia in proporzione al loro spostamento relativo. Una forma comune sono i sensori di Hall, disponibili in chip. Grazie alla tolleranza ai corpi esterni, i sensori magnetici risolvono molte delle problematiche che si possono incontrare con i dispositivi ottici. Ciò nonostante, questi sensori vengono impiegati raramente per applicazioni richiedenti elevata accuratezza, a causa dell’isteresi magnetica e la necessità di avere una meccanica di precisione tra la parte in rotazione e quella statica. Un’ulteriore considerazione è la prossimità dei materiali magnetici o cavi elettrici. I magneti potrebbero infatti attrarre particelle estranee e una delle cause di guasto è proprio l’accumulo nel tempo di materiali quali trucioli e particelle. Magnetic Vs.Questi sensori utilizzano un fenomeno poco comune, presente in alcuni materiali, chiamato magnetostrizione. Quando un magnete arriva in prossimità di un materiale, fa sì che l’energia passi attraverso il materiale da riflettere. Quasi tutti i sensori magnetostrittivi sono lineari perché la delicata striscia magnetostrittiva va tenuta in un “involucro” quale un estruso di alluminio. Ogni sensore deve essere calibrato dal costruttore e questo, combinato all’housing di precisione, rende i sensori magnetostrittivi relativamente costosi. Il sottile materiale magnetostrittivo è delicato e l’assemblaggio su entrambe le estremità è un’operazione critica. Punti di debolezza: abbastanza costosi, shock. Magnetic Vs.

Sensori Capacitivi

Un condensatore è un dispositivo elettronico in grado di accumulare carica. Tipicamente, presenta due piastre conduttive separate da un isolante. La quantità di carica che il condensatore può immagazzinare varia in relazione alla dimensione delle piastre, la percentuale della loro sovrapposizione, la distanza e la permeabilità del materiale tra le piastre. Nella sua forma più semplice, un sensore di posizione capacitivo, misura la distanza tra le piastre. Un’altra forma viene utilizzata per sensori di posizione nelle quali una serie di piastre vengono tagliate o incise lungo l’asse di misura. Nel momento in cui un’altra piastra si muove perpendicolarmente, la capacità dei circuiti attraverso gli assi varia indicando le posizioni relative delle due parti. I sensori di posizione capacitivi sono poco comuni e usati raramente in applicazioni legate alla sicurezza. Abbiamo lavorato su sensori, automazione ed elettronica per quasi 30 anni. Dobbiamo ancora incontrare un ingegnere progettista che sia contento di aver scelto un sensore di posizione capacitivo. I sensori capacitivi hanno una pessima reputazione tra ingegneri esperti ed è improbabile che vengano scelti per applicazioni legate alla sicurezza. Alcuni produttori hanno smesso di parlare di “capacitivi”, preferendo termini alternativi come charge storage, charge coupling o effetti elettrici su materia offuscata. Non va bene.

Errori Comuni nella Selezione e Applicazione dei Sensori

Nella complessa ingegneria moderna, la scelta del sensore non è un compito banale e può portare a conseguenze significative se non gestita con attenzione. Evitare errori comuni è essenziale per la riuscita di un progetto.

Non Tenere in Considerazione i Costi di un Guasto al Sensore

Tutti gli ingegneri voglio scegliere una soluzione low cost. Questo però non vuol dire scegliere semplicemente il sensore più economico. In altre parole, a conti fatti, selezionare un sensore che non si guasti sul campo risulterà essere sempre la scelta migliore in termini economici. Inoltre, c’è sempre la natura del guasto da tenere in considerazione. Un sensore che non funziona correttamente e che si arresta, è solitamente meglio di un sensore in avaria che produce una lettura sbagliato ma credibile.

Confondere Ripetibilità, Risoluzione e Accuratezza

Non capire la differenza tra ripetibilità, risoluzione e accuratezza è un errore comune. Rileggi la sezione 3 e assicurati di aver compreso le basi. È importante evitare l’errore (spesso diffuso dalla stessa industria dei sensori di posizione) di confondere risoluzione e accuratezza. Solo perché un encoder produce un milione di counts/giro, non vuol dire che esso sia accurato per un milionesimo di rivoluzioni. Un altro esempio, è un sensore con una risoluzione incredibilmente alta ma con molta meno ripetibilità - in altre parole, molta risoluzione ma anche un sacco di rumore in output.

Combinazione Errata Sensore-Ambiente

L’uomo ha trovato diversi modi per sfruttare la maggior parte dei fenomeni fisici base per misurare la posizione attraverso l’utilizzo di tecniche ottiche, magnetiche, capacitive, resistive e induttive. Ogni tecnica ha la sua propria forza e debolezza. Utilizzare sensori resistivi (potenziometrici), ottici o capacitivi per ambienti sporchi o umidi è sconsigliato. Allo stesso modo, i potenziometri in applicazioni con vibrazioni forti o prolungate sono soggetti a usura accelerata.

Derivare una Misura Invece che Misurare Direttamente

Nella progettazione di un sensore di posizione, è buona norma misurare la posizione dell’oggetto a cui si è interessati. In altre parole misurarne la posizione direttamente. Prova a non dedurre o calcolare la posizione di un componente attraverso la misurazione di un altro componente come potrebbe essere un ingranaggio alla fine della linea di trasmissione o la posizione di un motore. È probabile che ci sia gioco, spazi, variazione da parte a parte, guasto meccanico, dilatazioni termiche differenziali/contrazioni, ecc.

Dimenticare Cavi e Connettori

Cavi e connettori sono una delle cause primarie di guasti al sensore. La loro corretta selezione e installazione è fondamentale per l'affidabilità complessiva del sistema.

Non Leggere le Diciture in Piccolo del Datasheet

Quella dei sensori di posizione è un’industria competitiva. Sfortunatamente, questo ha portato alcuni produttori a tenere un atteggiamento un po’ troppo furbo con le specifiche tecniche. Spesso la fanno franca perché sanno che molti ingegneri non avranno letto un documento come questo. La conseguenza è che i sensori verranno pubblicizzati con, per esempio, una risoluzione di 10,000 count/rev - senza però indicare l’accuratezza.

Linee Guida per la Selezione Ottimale del Sensore

Il primo, nonché più importante, passo per scegliere un sensore di posizione consiste nell’essere molto chiari sulle performance che si necessitano, con focus particolare sui valori di risoluzione, ripetibilità e linearità. Esagerare questi valori porterà alla selezione di un prodotto inutilmente costoso. Puoi usare la seguente check-list per assicurarti di aver preso in considerazione tutti gli aspetti importanti nelle tue specifiche. La linearità è lo scarto massimo consentito da una lettura perfettamente accurata. Zettlex progetta e costruisce sensori per la precisa misurazione di posizione o velocità in ambienti difficili. I sensori di posizione sfruttano una tecnologia priva di contatto unica per la trasmissione di elevate accuratezza e affidabilità di misura in condizioni difficili.

Il Futuro dei Sensori nell'Automotive

I sensori automotive rappresentano una componente essenziale del panorama tecnologico dei veicoli moderni. Dal rilevamento degli ostacoli tramite sensori ultrasonici al monitoraggio della velocità del veicolo mediante sensori di velocità, questi dispositivi contribuiscono a garantire una guida più sicura, efficiente e confortevole. L’integrazione di radar e Lidar ha aperto la strada alla guida autonoma, con i veicoli che sono in grado di percepire il loro ambiente circostante e prendere decisioni informate in tempo reale. Allo stesso tempo, i sensori di detonazione, i sensori lambda e i sensori di forza contribuiscono a migliorare le prestazioni del motore e a ridurre le emissioni, rendendo i veicoli più efficienti e rispettosi dell’ambiente. I sensori NVH hanno un ruolo cruciale nel garantire la qualità dei veicoli e il comfort dei passeggeri, poiché misurano e monitorano il rumore e le vibrazioni all’interno del veicolo. Infine, i debimetri svolgono un ruolo chiave nella gestione del motore, regolando l’apporto di carburante per massimizzare l’efficienza del motore. In sintesi, l’utilizzo di sensori automotive è destinato a crescere ulteriormente nel settore automobilistico, poiché l’industria continua a cercare soluzioni innovative per migliorare la sicurezza, l’efficienza e l’esperienza di guida.
