Il display della Opel Zafira, sia esso il TID (Triple Info Display) che il display del quadro strumenti, può presentare malfunzionamenti che spaziano dalla mancata visualizzazione delle informazioni all'assenza totale di illuminazione. Questo articolo esplora le cause più comuni di questi problemi e le relative soluzioni, basandosi anche sulle esperienze dirette di proprietari di Opel Zafira.
Mancato funzionamento del display con l'autoradio originale

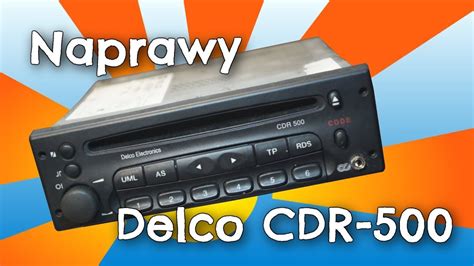

Molti possessori di Opel Zafira, in particolare il modello Zafira A del 2004, riscontrano problemi con il display quando tentano di rimontare l'autoradio originale, come la "Delco CDR 500". In questi casi, il display, anziché mostrare informazioni relative alla radio o la schermata "Code", visualizza la data. Questo accade anche se la radio funziona correttamente e i comandi al volante sono operativi, senza richiedere il codice PIN.
Il ruolo del codice di funzionamento del TID
La causa principale di questo problema risiede spesso nella riprogrammazione del display data e ora (TID). Se il TID è stato precedentemente configurato per l'uso con un'autoradio dotata di display integrato nel frontalino, gli viene assegnato un codice differente. Per ripristinare la piena funzionalità con l'autoradio originale, è necessario modificare il codice di funzionamento del TID.
Un utente ha riportato una soluzione efficace: recarsi in un'officina Opel e richiedere la modifica del codice di funzionamento del TID. Utilizzando il software diagnostico Tech2, i tecnici visualizzeranno il codice attuale. Se il codice visualizzato è "012", che indica una configurazione per autoradio non originale o con display integrato, è necessario far inserire il codice "011" per l'uso con la radio originale. Questo stesso procedimento è valido anche in caso inverso: se si volesse montare una radio non originale in futuro, si dovrebbe reimpostare il codice "012".
Un tentativo preliminare, come suggerito da un utente, potrebbe essere quello di provare prima con il codice del car pass. Tuttavia, l'OPCOM, un popolare strumento diagnostico per Opel, non è in grado di eseguire questa operazione su modelli come la Corsa C, che ha un TID simile alla Zafira.
For Opel Tech2 USB Diagnostic Cables With FTDI FT232 Chip Tech2 Interface
Controllo dei connettori e cablaggi
Prima di ricorrere a interventi più complessi, è sempre consigliabile controllare che tutti i connettori siano attaccati correttamente. A volte, un semplice cavo allentato o scollegato può essere la causa di un display che non comunica correttamente con l'autoradio. Tuttavia, come riportato da un utente, questa verifica potrebbe non essere risolutiva.
Display del quadro strumenti spento o con illuminazione parziale
Un altro scenario comune è il mancato funzionamento del display del contachilometri e del contachilometri parziale, con il quadro strumenti che rimane completamente buio. Questo problema può manifestarsi improvvisamente, come nel caso di un proprietario di una Zafira 1.6 16v cat. Elegance con impianto GPL Landi, dove il display si è spento da un giorno all'altro al momento dell'accensione dell'auto. Le altre spie, tuttavia, possono rimanere funzionanti e i fusibili integri.
Problemi di illuminazione e fusibili
Nel caso specifico del display del contachilometri e del contachilometri parziale, se questo rimane buio, la verifica dei fusibili è un passo fondamentale. Un utente ha segnalato di aver risolto il problema dell'illuminazione degli strumenti (tachimetro, contagiri, livello carburante, temperatura) e del cicalino di "fari accesi e motore spento" inserendo un fusibile mancante (da 7.5A) nella sede del fusibile numero 22.

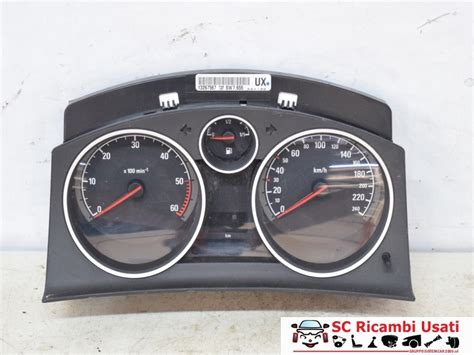

Questo dimostra che, sebbene il display principale possa rimanere spento, il ripristino dell'illuminazione generale del quadro strumenti può essere legato a un fusibile specifico. Se il fusibile 22 (da 10A) è integro, il problema potrebbe risiedere direttamente all'interno del quadro strumenti, richiedendo lo smontaggio e l'apertura dello stesso. Il quadro porta un codice VDO 110.080.070/005 OPEL 09228774GH, che si può trovare su un'etichetta posta dietro.
Conseguenze dello smontaggio e rimontaggio del quadro strumenti
Smontare e rimontare il quadro strumenti, anche nella speranza di trovare cavi sganciati, può talvolta peggiorare la situazione. Un utente ha sperimentato che, dopo aver scollegato e ricollegato il quadro, l'illuminazione degli orologi del contagiri, tachimetro, livello benzina e temperatura ha smesso di funzionare completamente, pur mantenendo attive le altre spie. Questo suggerisce la delicatezza dei componenti elettronici interni e la possibilità di creare nuovi problemi durante l'intervento.
Un'esperienza simile ha riguardato la bruciatura di due lampadine dell'illuminazione dopo aver smontato e rimontato il quadro strumenti per risolvere un problema di rumore nella plancia. Questo porta a considerare l'importanza di staccare la batteria ogni volta che si interviene sull'impianto elettrico dell'auto, anche se la chiave è disinserita, per evitare cortocircuiti o danni a componenti alimentati.
Display chilometri e chilometri parziali: un problema specifico
Anche se l'illuminazione generale degli strumenti viene ripristinata, il display verde che segna la totalizzazione dei chilometri e i chilometri parziali può rimanere spento. Questo è un problema frequente per i proprietari di veicoli con impianto a GPL, che si affidano a queste informazioni per monitorare l'autonomia residua.
Ci si interroga sull'esistenza di una spina o di un connettore specifico, eventualmente nel vano motore, che la centralina utilizzi per acquisire le informazioni sui chilometri percorsi. Non si ritiene che esista un fusibile dedicato a questo servizio, ma la possibilità non è esclusa.
Il potenziometro e le lampadine del quadro
Il quadro strumenti di solito è dotato di tre lampadine per l'illuminazione generale e di alcuni LED per il display. I LED sono alimentati direttamente dal quadro. Pertanto, se il fusibile 22 (da 10A) è integro, potrebbe essere necessario smontare e aprire il quadro strumenti per verificare lo stato di queste componenti. Un utente ha provato a muovere il potenziometro (regolatore di luminosità) senza successo, il che suggerisce che il problema non è un semplice aggiustamento della luminosità.
Le lampadine bruciate sono una causa comune di mancata illuminazione parziale. Se si smonta il quadro e si notano aree buie, la sostituzione delle lampadine può essere una soluzione economica ed efficace. Il costo delle lampadine è di pochi euro.
Riflessioni generali sui malfunzionamenti del display
I problemi al display della Opel Zafira, sia esso il TID o il display del quadro strumenti, possono avere diverse origini, da semplici disconnessioni a complesse riprogrammazioni o guasti interni. È fondamentale procedere per esclusione, iniziando dalle verifiche più semplici come i fusibili e i connettori, per poi passare a interventi più specifici.
Come espresso da una citazione ricorrente nelle discussioni, "sebbene una buona soluzione possa essere applicata con successo a quasi tutti i problemi, la causa principale dei problemi sono le soluzioni, e ogni soluzione genera nuovi problemi". Questo sottolinea la complessità degli interventi sull'elettronica dell'auto e la necessità di cautela, soprattutto quando si smontano e rimontano componenti delicati.
