La Volkswagen Tiguan, un SUV crossover compatto, ha fatto il suo debutto ufficiale al Salone dell'Automobile di Francoforte nel 2007. Successivamente, nel luglio 2011, ha ricevuto il suo primo significativo restyling. Questo articolo si propone di fornire una guida dettagliata e completa sullo schema dei fusibili per la prima generazione della VW Tiguan (nome in codice NF, carrozzeria 5N, basata sulla piattaforma PQ35), che è stata prodotta dal 2007 al 2017. Qui troverete informazioni precise sulle posizioni, le descrizioni e le illustrazioni delle diverse scatole dei fusibili presenti nel veicolo.
Per facilitare la consultazione, i fusibili relativi all'“Accendisigari” e alla “Radio” saranno evidenziati in grassetto.
Posizione Generale dei Dispositivi
La Volkswagen Tiguan è equipaggiata con diverse scatole dei fusibili dislocate in punti strategici del veicolo per proteggere i circuiti elettrici. Comprendere la loro posizione è il primo passo fondamentale per qualsiasi intervento di manutenzione o risoluzione dei problemi.
- Portafusibili (SA) sotto il cofano motore: Questa unità è una delle due principali scatole dei fusibili situate nel vano motore.
- Scatola dei fusibili (SB) nello spazio sotto il cofano: La seconda unità principale nel vano motore.
- Scatola dei fusibili (SC) nell'abitacolo, nello spazio per i piedi del conducente: Questa scatola gestisce i circuiti interni del veicolo.
- Fusibile termico nello spazio per i piedi del conducente: Un ulteriore dispositivo di protezione, situato vicino alla scatola SC.
Nel Vano Motore
Il vano motore della VW Tiguan ospita due unità principali di fusibili, cruciali per il funzionamento di numerosi componenti vitali del veicolo, inclusi alternatore, servosterzo e ventole di raffreddamento.
Volkswagen Tiguan I (2007-2016) – Dove si trova la scatola fusibili interna
Scatola dei Fusibili (SA)
La prima unità (SA) è posizionata sul lato dell'unità principale, mentre l'unità principale stessa (SB) si trova in posizione più elevata.
Di seguito è riportato lo schema dettagliato della scatola dei fusibili SA:
| N° | Amperaggio | Descrizione |
|---|---|---|
| 1. | 150A / 200A | Alternatore |
| 2. | 80A | Centralina del servosterzo e motore elettrico del servosterzo |
| 3. | 80A | Centralina della ventola di raffreddamento (J293), ventola di raffreddamento (V17), ventola di raffreddamento 2 (V177) |
| 4. | 40A | Relè riscaldamento a bassa potenza (J359), elemento riscaldante del riscaldamento ad aria supplementare (Z35) |
| 5. | 80A / 100A | Scatola fusibili nell'abitacolo |
| 6. | Vuoto | |
| 7. | 80A | Relè di potenza per riscaldamento ad alta potenza (J360); elemento riscaldante per riscaldamento ad aria supplementare (Z35) |
| 8. | 40A | J345 - Dispositivo di comando per il rilevamento del rimorchio / kit di montaggio di servizio |
Scatola dei Fusibili (SB)
Questa unità si presenta in due varianti distinte, indicate come TIPO 1 e TIPO 2, che variano a seconda dell'anno di produzione e delle specifiche del veicolo.
TIPO 1
Ecco lo schema dei fusibili per il TIPO 1:
| N. | Amperaggio | Descrizione dei fusibili |
|---|---|---|
| SB1. | non utilizzato | |
| SB2. | 5A | J527 - Apparecchio di comando del piantone dello sterzo |
| SB3. | 5A | J529 - Apparecchio di comando della rete di bordo |
| SB4. | 30A | Calcolatore ABS (J104); modulatore ABS (N55) |
| SB5. | non utilizzato | |
| SB6. | 5A | Unità di controllo del quadro strumenti (J285) |
| SB7. | 30A | Dispositivo di comando della rete di bordo (J519) |
| SB8. | 25A / 15A | Unità di comando dello schermo del sistema di navigazione radio (J503), impianto stereo; sintonizzatore TV (R78), sintonizzatore radio digitale satellitare (R190), unità di comando del sistema multimediale (J650) |
| SB9. | 5A | Apparecchio di comando per l'elettronica di controllo del telefono cellulare (J412), ricetrasmettitore telefonico (R36) |
| SB10. | 5A / 10A | J317 - Relè di potenza terminale 30 (CAWA. CAWB. BXDB); J623 - Unità di comando motore (BWK, CAWA. CAWB. BXDB); J271 - Relè di potenza Motronic (BWK); J271 - Relè di potenza Motronic (CAWA. CAWB. CTA); J623 - Unità di comando motore (CAWA. CAWB. CTA). |
| SB11. | 20A | J364 - Unità di controllo del riscaldamento ausiliario. |
| SB12. | 5A | J533 - Interfaccia bus dati diagnostico |
| SB13. | 15A / 30A | Apparecchio di comando motore |
| SB14. | 20A | Regolatore pressione carburante, valvola di dosaggio carburante, bobine di accensione con stadio finale |
| SB15. | 15A / 5A | Azionamento della frizione magnetica del compressore, elemento riscaldante della sonda lambda, elemento riscaldante della sonda lambda 1 dopo il catalizzatore, pompa diagnostica del sistema di alimentazione, relè della pompa del carburante, unità di controllo delle candelette di preriscaldamento, relè elettrico della pompa del carburante 2 |
| SB16. | 30A | Calcolatore di bordo (J519) |
| SB17. | 15A | Segnalatore acustico |
| SB18. | 30A | J608 - Dispositivo di comando per veicoli speciali, R12 - Amplificatore R184 - Amplificatore digitale del sistema audio |
| SB19. | 30A | Dispositivo di comando per motore elettrico tergicristalli |
| SB20. | 10A | Regolatore pressione carburante N276 (CAWA, CAWB, STA) |
| SB21. | Variabile | Elemento riscaldante della sonda lambda - Z19 (CAWA. CAWB. BXDB) / Centrale di comando della pompa del carburante - J53B (BWK. CAWA. CAWB. SSTA) |
| SB22. | 5A | Sensore di posizione del pedale della frizione (G476) |
| SB23. | 10A / 15A | Elettrovalvola di limitazione della pressione del compressore, valvola di commutazione del radiatore del sistema di ricircolo dei gas di scarico, regolatore della pressione del carburante, flussometro dell'aria |
| SB24. | 10A | Unità di comando della ventola di raffreddamento, relè di riscaldamento, relè della pompa di raffreddamento ausiliaria, relè di alimentazione elettrica, elettrovalvola di limitazione della pressione di sovralimentazione, elettrovalvola di adsorbimento 1, valvola di ricircolo dei gas di scarico 1, valvola di ricircolo dell'aria di sovralimentazione, valvola a clapet del collettore di aspirazione, pompa di ricircolo del liquido di raffreddamento 2, pompa di ricircolo del liquido di raffreddamento, relè della pompa del carburante. |
| SB25. | 40A | Centralina ABS (J104); modulatore ABS (N55) |
| SB26. | 40A | Relè 2 alimentazione morsetto 15 (J681) |
| SB27. | non utilizzato | |
| SB28. | 50A | Comando candelette di preriscaldamento (J179) |
| SB29. | 50A | Fusibile termico 1 della regolazione del sedile conducente (S44) |
| SB30. | 50A | Relè per contatto di scarica X (J59), fusibili n. 28-#33 nel vano passeggeri. |
| A1. | Variabile | Relè del circuito principale di accensione (diesel) |
| A2. | Variabile | Relè di comando motore (EC) (diesel) |
TIPO 2
Di seguito è presentata la mappa dei fusibili per il TIPO 2:
| N. | Descrizione | Amperaggio |
|---|---|---|
| F1. | Scatola DSG unità meccatronica | 15A |
| F2. | Unità di controllo ABS | 30A |
| F3. | Relè clacson | 15A |
| F4. | Riserva | |
| F5. | Controller di rete di bordo | 5A |
| F6. | Riserva | |
| F7. | Trasformatore di tensione, dispositivo di comando per lo schermo del sistema di radionavigazione, dispositivo di comando per il sistema multimediale | 25A |
| F8. | Relè 2 Morsetto di alimentazione 15 | 40A |
| F9. | Riserva | |
| F10. | Elemento riscaldante della sonda lambda, accoppiamento magnetico del compressore, pompa diagnostica del sistema di alimentazione carburante, unità di comando della candela di preriscaldamento | 5A / 10A |
| F11. | Dispositivo di comando del quadro strumenti, dispositivo di comando del piantone dello sterzo | 5A |
| F12. | Apparecchio di comando dell'elettronica del telefono cellulare | 5A |
| F13. | Apparecchio di comando del motore | 5A / 10A |
| F14. | Apparecchio di comando del motore | 15A / 30A |
| F15. | Interfaccia bus dati diagnostica | 5A |
| F16. | Elettrovalvola di limitazione della pressione di sovralimentazione, valvola di commutazione del radiatore, flussometro dell'aria, regolatore della pressione del carburante | 10A |
| F17. | Valvola di regolazione della pressione del carburante, pompa di circolazione del liquido di raffreddamento | 10A / 15A |
| F18. | Elemento riscaldante sonda lambda / calcolatore pompa carburante | 10A / 20A |
| F19. | Amplificatore del sistema audio digitale | 30A |
| F20. | Sensore posizione pedale frizione | 5A |
| F21. | Unità di comando riscaldamento ausiliario | 30A |
| F22. | Apparecchio di comando del motore tergicristalli | 30A |
| F23. | Relè di potenza alta potenza riscaldamento, relè di potenza bassa potenza riscaldamento, relè pompa carburante, pompa circolazione liquido di raffreddamento 2, calcolatore ventola radiatore, relè elettrico pompa carburante 2, elettrovalvola limitazione pressione sovralimentazione, elettrovalvola di circolazione aria sovralimentazione, elettrovalvola di adsorbimento 1, valvola di temporizzazione 1, valvola a farfalla collettore di aspirazione, relè di potenza Motronic 2, interruttore luci di stop | 10A |
| F24. | Bobine di accensione / Valvola di dosaggio carburante | 20A / 15A |
| F25. | Apparecchio di comando della rete di bordo | 30A |
| F26. | Apparecchio di comando della rete di bordo | 30A |
| F27. | Relè di scarico del contatto X | 50A |
| F28. | Apparecchio di comando delle candelette di preriscaldamento | 50A |
| F29. | Fusibile termico di regolazione del sedile conducente 1, fusibili 54 - 57 nel vano passeggeri | 50A |
| F30. | Centralina ABS (pompa) | 40A |
All'Interno dell'Abitacolo
La scatola dei fusibili SC, insieme a ulteriori scatole relè supplementari, è posizionata all'interno dell'abitacolo, fornendo protezione ai circuiti elettrici relativi a comfort, sicurezza e sistemi di infotainment.

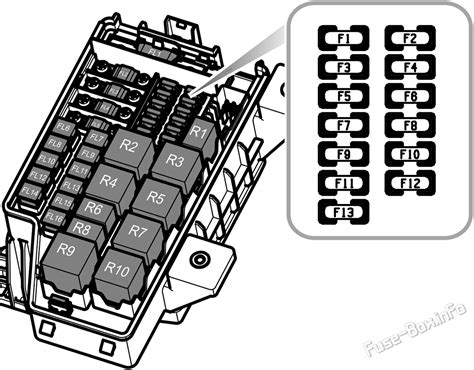

Scatola dei Fusibili (SC)

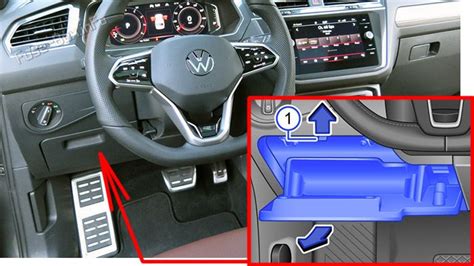

La scatola dei fusibili SC si trova nello spazio per i piedi del conducente, opportunamente celata dietro il vano portaoggetti per motivi estetici e di protezione.
Lo schema dettagliato della scatola dei fusibili SC è il seguente:
| N. | Tabella dei fusibili | Amperaggio |
|---|---|---|
| F1 - F8. | Riserva | |
| F9. | Unità di comando airbag, spia di disattivazione airbag passeggero | 5A |
| F10. | Unità di comando sistema trazione integrale | 10A |
| F11. | Centralina di comando del pilota automatico di parcheggio o dell'ausilio al parcheggio | 5A |
| F12. | Unità di controllo della lampada a scarica del faro sinistro | 10A |
| F13. | Sensore di alta pressione, specchietto retrovisore interno elettrocromico, interruttore luci di retromarcia, resistenza di riscaldamento del liquido lavavetri, pulsante AUTO HOLD, spia di funzionamento AUTO HOLD, unità di comando rilevamento occupazione sedile, telecamera frontale dei sistemi di assistenza alla guida, sensore livello e temperatura olio motore, pulsante disattivazione ASR ed ESP, pulsante programma di guida | 5A |
| F14. | Calcolatore servosterzo, calcolatore di tracciamento posizione veicolo, relè motorino di avviamento, calcolatore ammortizzatori elettronici, calcolatore rilevamento rimorchio, commutatore Tiptronic, interfaccia bus dati diagnostici, calcolatore quadro strumenti, calcolatore riscaldamento, commutatore luci, calcolatore motore, calcolatore ABS | 10A |
| F15. | Relè per modalità di riscaldamento autonomo, convertitore di tensione, dispositivo di comando per illuminazione adattiva e correttore fari, misuratore di massa d'aria, connettore diagnostico, dispositivo di comando per freno di stazionamento elettromeccanico, interruttore di variazione e quadro strumenti, resistenza di riscaldamento per ventilazione del carter motore, servomotore per correttore fari sinistro, servomotore per correttore fari destro | 10A |
| F16. | Comando della lampada a scarica del faro destro | 10A |
| F17. | Dispositivo di comando del quadro strumenti | 5A |
| F18. | Unità di comando dell'elettronica di controllo del telefono cellulare, unità di comando del sistema multimediale, sensore di campo magnetico per la bussola | 5A |
| F19. | Dispositivo di comando del piantone dello sterzo | 7,5A |
| F20. | Dispositivo di comando per il controllo della pressione dei pneumatici, ricevitore radio per il riscaldamento ausiliario, relè per il riscaldamento del lunotto posteriore, relè per il clacson secondario, dispositivo di comando ABS, interruttore Tiptronic, dispositivo di comando per il cambio automatico, dispositivo di comando della climatizzazione, dispositivo di comando del Climatronic, dispositivo di comando del riscaldamento | 5A / 7,5A |
| F21. | Dispositivo di comando della rete di bordo, dispositivo di comando della porta del passeggero, dispositivo di comando della porta posteriore destra | 7,5A / 15A |
| F22. | Dispositivo di comando della rete di bordo, sirena di allarme, sensore di sicurezza interno | 5A |
| F23. | Sensore pioggia e luminosità, interruttore luci, calcolatore di tracciamento posizione veicolo, calcolatore accesso autorizzato e avviamento motore, calcolatore telecamera retromarcia, sensore campo magnetico per bussola, pulsante freno di stazionamento elettromeccanico, connettore diagnostico | 10A |
| F24. | Unità di comando per la porta del conducente, unità di comando per la porta posteriore sinistra | 10A |
| F25. | Interruttore multifunzionale, calcolatore del cambio automatico, unità meccatronica DSG | 5A / 20A |
| F26. | Riserva | |
| F27. | Riserva | |
| F28. | Relè per modalità di riscaldamento autonomo, unità di comando del riscaldamento, unità di comando della climatizzazione | 40A |
| F29. | Motore tergicristallo posteriore | 15A |
| F30. | Riserva | |
| F31. | Volkswagen Tiguan Fusibile accendisigari e presa 12V | 20A |
| F32 - F37. | Riserva | |
| F38. | Unità di comando per il blocco elettronico del piantone dello sterzo | 10A |
| F39. | Relè lavafari | 20A |
| F39. | Apparecchio di comando per il rilevamento del rimorchio / predisposizione per il gancio di traino | 15A |
| F40. | Apparecchio di comando per il rilevamento del rimorchio / predisposizione per il montaggio della barra di traino | 15A |
| F41. | Dispositivo di comando per il rilevamento del rimorchio / Predisposizione per il montaggio del dispositivo di aggancio | 15A |
| F42. | Dispositivo di comando per il rilevamento del rimorchio | 20A |
| F43. | Unità di comando del tetto apribile | 25A |
| F44. | Dispositivo di comando del freno di stazionamento elettromeccanico | 25A |
| F45. | Relè per ventilatore di aspirazione aria, relè per sbrinamento lunotto posteriore | 25A |
| F46. | Comando porta conducente, comando porta posteriore sinistra | 30A |
| F47. | Dispositivo di comando della porta passeggero, dispositivo di comando della porta posteriore destra | 30A |
| F48. | Relè pompa carburante (fusibile pompa benzina) | 20A |
| F49. | Calcolatore di bordo | 20A |
| F50. | Dispositivo di comando del freno di stazionamento elettromeccanico | 25A |
| F51. | Dispositivo di comando della ventola dell'aria di aspirazione | 40A |
| F52. | Dispositivo di comando del riscaldamento dei sedili anteriori | 20A / 30A |
| F53. | Relè lavafari | 20A / 30A |
| F54. | Inverter con presa di corrente, 12 V - 230 V | 30A |
| F55. | Interruttore di regolazione del supporto lombare del sedile del conducente | 15A |
| F56. | Unità di comando per la regolazione elettronica degli ammortizzatori | 15A |
| F57. | Comando tendina del portello | 25A |
| F58. | Spia di trazione (bloccata) | 1A |
| F59. | Apparecchio di comando con display per sistema di navigazione radio | |
| F60. | Riserva |
Scatole Relè Supplementari
Accanto all'unità principale (SC) nell'abitacolo, sono presenti due ulteriori scatole relè supplementari, che gestiscono funzioni elettriche specifiche.
Unità N. 1
| N. | Descrizione |
|---|---|
| B1. | Relè 2 Alimentazione tensione morsetto 15, -J681- |
| B2. | Relè per specchietti retrovisori esterni riscaldati -J99- |
| B3. | Relè per sbrinamento lunotto posteriore -J9- |
| B4. | Relè per avvisatore acustico secondario -J4- |
| B5. | Relè per contatto di scarica X -J59- |
| B6. | Relè per pompa di lavaggio doppia 2 -J730- |
| B7. | Relè 1 della pompa di lavaggio doppia -J729- |
| B8. | Riserva |
| B9. | Relè 2 del terminale di alimentazione 30 -J689- |
Unità N. 2
| N. | Descrizione dei relè |
|---|---|
| 1. | Relè riscaldamento ausiliario |
| 2. | Motorino di avviamento |
| 3. | Vuoto |
| 4. | Relè ventilatore riscaldamento |
| 5. | Allarme / Pompa lavafari |
| 6. | Relè pompa carburante (FP) |
| 7. | Relè riscaldamento liquido di raffreddamento motore 1 |
| 8. | Relè pompa liquido di raffreddamento motore - alcuni modelli, Relè pompa carburante (FP) - alcuni modelli, Relè pompa carburante riscaldamento autonomo - alcuni modelli. |
| 9. | Relè riscaldamento liquido di raffreddamento motore 2 |
