Installare una telecamera di retromarcia è uno dei modi più efficaci per migliorare sicurezza, precisione e comfort alla guida, specialmente su veicoli di grandi dimensioni o con visibilità posteriore limitata, come una BMW 320d. Una retrocamera correttamente montata elimina i punti ciechi, aiuta a individuare ostacoli bassi e riduce il rischio di urti durante parcheggi e retromarce. Le retrocamere moderne integrano tecnologie avanzate, sensori ad alta sensibilità e angoli di visione ampi, offrendo immagini nitide in qualsiasi condizione. Comprendere il corretto collegamento del positivo della retrocamera, in particolare su un veicolo specifico come la BMW 320d, è fondamentale per garantire il funzionamento automatico e senza problemi del sistema.
Preparazione all'Installazione: Strumenti e Scelta del Punto di Montaggio
Prima di procedere con il montaggio di una telecamera di retromarcia, è fondamentale preparare correttamente l’intervento. Per l’installazione servono pochi accessori, tutti facilmente reperibili: cacciavite a taglio e a croce, nastro isolante, fascette, eventuali terminali elettrici, trapano (solo se richiesto dal veicolo), pulitore specifico per superfici e, naturalmente, il cablaggio fornito con la telecamera.
Un altro passaggio importante riguarda la scelta del punto di montaggio. La posizione ideale deve offrire una visuale ampia e centrata sul posteriore del veicolo, evitando zone troppo curve o instabili. È importante fissare la telecamera in un punto che garantisca una visuale ampia e centrale del posteriore, in modo da ridurre al minimo angoli ciechi e distorsioni. Prima di procedere, è cruciale assicurarsi che la superficie sia ben pulita: rimuovere polvere, residui e sporco con un detergente adatto garantirà un’adesione ottimale, soprattutto per i modelli Easy-Fit o con predisposizione a incasso. Una volta individuata la posizione corretta, si può procedere con il fissaggio definitivo. In caso di modelli che richiedono viti o fori (come alcune camere con bullone passante), è importante segnare con precisione il punto di installazione per evitare disallineamenti.
Conviene inoltre valutare in anticipo il percorso dei cavi verso il monitor, identificando punti in cui farli passare in modo sicuro, protetto e invisibile.
Il Cablaggio della Retrocamera: Percorso e Collegamento all'Alimentazione
Il passaggio successivo all'installazione fisica della telecamera è la gestione corretta del cablaggio, un’operazione fondamentale per garantire stabilità del segnale e durata nel tempo. Si inizia individuando il percorso ideale per portare il cavo video dal retro del veicolo fino al monitor. Nei veicoli più moderni, come la BMW 320d, esistono passaggi interni già predisposti, come canaline, guarnizioni o fori tecnici. È importante far passare i cavi in zone protette, evitando punti dove possano schiacciarsi, sfregare o essere esposti agli agenti atmosferici.
Per quanto riguarda l’alimentazione, la telecamera deve essere collegata al circuito della luce di retromarcia, così da attivarsi automaticamente ogni volta che viene inserita la marcia R. Il collegamento si effettua generalmente tramite il filo positivo della lampadina, assicurandosi che il contatto sia stabile e ben isolato. Se il sistema è wireless, il procedimento cambia leggermente: il trasmettitore va collegato comunque alla luce della retromarcia, mentre il monitor riceve il segnale via radio.
Identificazione dei Cavi per l'Alimentazione
Un aspetto cruciale per il funzionamento della retrocamera è il collegamento del cavo positivo. Il cavo di segnale, ovviamente, non presenta dubbi. Il tratto di cavo che si collega dal moncone in uscita dall'unità alla retrocamera ha anche un cavo rosso che è collegato alla lampada di retromarcia. Misurando con un multimetro, non ci sono sorprese: con marcia avanti oppure folle si registrano 0 Volt, mentre con la retromarcia inserita si misurano +12V. Questo cavo rosso è il positivo di alimentazione per la retrocamera, e deve essere collegato alla lampada di retromarcia per attivarla automaticamente. Il filo unito allo spinotto video (RCA) porta i 12 V alla telecamera, e va collegato alle luci di retromarcia per attivare l'alimentazione. C'è il cavo di alimentazione che va sui cavi elettrici della luce della retromarcia. Appena si inserisce la retromarcia, la telecamera si accende.
La Funzione del Cavo "Reverse" o "Parking Sensor Control"
All'autoradio solitamente è presente un filo, spesso rosa, marcato "parking sensor control" o "REVERSE" o "CAMERA BACK". Questo filo è fondamentale per far commutare lo schermo dell'autoradio alla visualizzazione della retrocamera quando viene inserita la retromarcia. Il filo rosa "parking sensor control" è un cavo che, appena alimentato dalla tensione di +12V provenienti dal positivo della retromarcia (luce bianca), attiva lo schermo o lo commuta per la visione della retrocamera. In pratica, questo cavo va collegato al cavetto rosso del cavo RCA che alimenta la retrocamera.
Dall'unità multimediale possono uscire due fili non collegati, ad esempio uno rosso marcato "CAMERA +12" e uno rosa marcato "CAMERA DET". Misurando con il multimetro questi due cavi, sia a retromarcia inserita che disinserita, si potrebbe registrare sempre 0 V. Si possono provare diversi collegamenti tra questi due cavi e il positivo che rientra dalla retromarcia, il primo rosso citato che viaggia insieme al cavo di segnale. I tentativi possibili sono:
- CAMERA DET/positivo lampada retromarcia
- CAMERA +12/positivo lampada retromarcia
- CAMERA DET/CAMERA +12/positivo lampada retromarcia
Tuttavia, il risultato potrebbe essere sempre lo stesso, senza alcuna modifica di schermata. Questo potrebbe indicare un problema a monte, o che il cavo "CAMERA +12" sia un'uscita dall'unità che dovrebbe fornire +12V ma non lo fa in nessuna circostanza. È stato notato che il cavo in questione andava staccato dal connettore originale e infilato nel connettore Android.

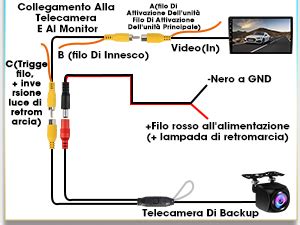

Il cavo Pink (o "parking sensor control") va collegato al cavo Red/RCA. L'altro capo del cavo rosso/RCA va sul positivo della telecamera e collegato al cavo della retromarcia (positivo, luce bianca), mentre il negativo va al nero, comune alle luci. Appena si innesta la retromarcia, i 12 volt arrivano al cavo Pink che comanda l'autoradio, alla commutazione da USB o radio o video ecc. ecc. alla visione della retrotelecamera.
🔌 Retrocamera NON Funziona? Ecco DOVE Collegare il FILO ROSSO su Autoradio Android! 😱📹
Esempio Pratico di Collegamento
Supponiamo di avere un'autoradio con una telecamera di retromarcia. Il cavo RCA va inserito nell'input video "review" o "rear camera" dell'autoradio. Il cavetto rosso collegato al cavo RCA va collegato al filo rosa (parking sensor controll) dell'autoradio. L'altro capo del cavo rosso/nero che alimenta direttamente la telecamera va collegato: il filo rosso al positivo della luce di retromarcia e il filo nero a una massa comune.
È importante collegare il + al piccolo cavetto rosso e l'altro Red al cavo Pink dell'autoradio. Questo attiverà automaticamente la visualizzazione della retrocamera. Se si è collegata la camera alla presa RCA per la retrocamera, non si potrà vederla schiacciando il tasto video, essendo due ingressi diversi.
Alcuni video mostrano l'importanza di connettere anche la fibra ottica all'unità, ad esempio nei video del canale del produttore, ma questo potrebbe non essere sempre il caso per tutte le installazioni "aftermarket".
Collegamento al Monitor o all'Unità Multimediale
Una volta fissata e alimentata la telecamera, il passo successivo è collegarla al monitor o all’unità multimediale del veicolo. Se si utilizza un monitor dedicato, il collegamento è intuitivo: identificare l’ingresso video dedicato alla retrocamera, collegare il cavo tramite la presa appropriata (RCA o connettore Aviation, a seconda del modello) e assicurarsi che il cavo sia ben inserito e non presenti giochi.
Una volta completati i collegamenti, inserire la retromarcia per verificare che il monitor riconosca automaticamente il segnale. Se tutto è corretto, apparirà l’immagine della telecamera con eventuali linee guida di parcheggio preimpostate. La fase successiva consiste nel regolare l’inquadratura: agire sulla staffa della telecamera per ottenere la visuale ideale. Molti monitor consentono inoltre di regolare luminosità, contrasto e colore, così da ottimizzare la resa in base alle condizioni di luce o al tipo di telecamera.
Verifica e Risoluzione dei Problemi Comuni
A installazione completata, è fondamentale eseguire una verifica accurata del sistema, così da assicurarsi che la telecamera di retromarcia funzioni correttamente in tutte le condizioni di utilizzo.
Il primo test è semplice: inserire la retromarcia e verificare che il monitor si attivi automaticamente mostrando l’inquadratura posteriore. Controllare poi che la telecamera inquadri correttamente l’area desiderata: la parte bassa dell’inquadratura deve mostrare il paraurti, così da fornire un riferimento fisso, mentre la parte superiore deve presentare una visione ampia della zona retrostante.
Un altro aspetto importante riguarda la qualità dell’immagine in diverse condizioni di luce. Provare la telecamera alla luce del giorno, in penombra e durante la notte: i modelli di qualità sono dotati di sensori sensibili e, in molti casi, di illuminazione a infrarossi per una visione chiara anche al buio.
Infine, verificare la stabilità dei cavi e delle connessioni: assicurarsi che non ci siano punti dove i cavi possano muoversi, vibrare o essere esposti all’acqua. Anche una piccola infiltrazione o un contatto allentato può compromettere la qualità dell’immagine nel tempo.
Problemi Comuni e Loro Soluzioni
Anche con un’installazione accurata, può capitare di imbattersi in piccoli inconvenienti che compromettono la qualità dell’immagine o il funzionamento della telecamera.
- Segnale assente o intermittente: Questo può dipendere da un cavo video non completamente inserito, da un contatto di massa debole o da un’errata connessione al circuito della retromarcia. Prima di smontare tutto, è utile controllare i punti critici: ingresso video del monitor, connessione all’alimentazione e eventuali giunzioni nel percorso del cavo. Nel caso di un'immagine lampeggiante, si potrebbe dover prendere il cavo positivo che va diretto alla luce retromarcia nella parte anteriore dell'auto per evitare disturbi che possono entrare lungo il percorso, facendolo passare da sotto lo sterzo a uno degli sportelli.
- Immagine sfocata o poco chiara: A volte è sufficiente pulire la lente della telecamera: sporco, polvere e schizzi d’acqua possono depositarsi rapidamente, soprattutto nei mesi invernali.
- Interferenze: Possono verificarsi in sistemi wireless, soprattutto se il trasmettitore è vicino ad altri dispositivi radio.
- Condensa: Uno dei problemi più sottovalutati è la condensa. Se l’alloggiamento non è perfettamente sigillato, può entrare umidità, appannando l’obiettivo.
Se a motore spento tutto funziona correttamente ma con il motore acceso l'immagine lampeggia, è un chiaro segno di disturbi elettrici. Prendere il positivo direttamente dalla luce di retromarcia nella parte anteriore dell'auto, bypassando il cablaggio originale del fanale posteriore, può aiutare a ridurre questi disturbi.
Vantaggi di una Retrocamera di Qualità
Scegliere una telecamera di retromarcia di qualità significa investire in un dispositivo progettato per durare, garantire sicurezza e semplificare ogni manovra. Uno dei punti di forza più importanti è la resistenza agli agenti atmosferici: molte retrocamere dispongono di certificazione IP68, che assicura protezione completa da acqua, polvere e sporco.
Un altro aspetto fondamentale riguarda la visione notturna. Inoltre, la compatibilità con segnali AHD e CVBS permette di abbinarle facilmente a monitor e sistemi multimediali sia recenti sia più datati, rendendo l’installazione più flessibile e accessibile.
Montare una telecamera di retromarcia non significa solo aggiungere un accessorio al veicolo: vuol dire trasformare la qualità della guida quotidiana, rendere ogni manovra più sicura e vivere la strada con maggiore tranquillità.
