Guida Approfondita alla Centralina e al Sistema di Sospensioni Pneumatiche della Volkswagen Touareg (Modello 2003)

Il sistema di sospensioni, in particolare quello pneumatico, rappresenta un componente cruciale per il comfort di guida e la stabilità di veicoli come la Volkswagen Touareg. Comprendere la sua architettura e il posizionamento dei suoi elementi principali, inclusa la centralina di gestione, è fondamentale per la diagnosi e la risoluzione di eventuali problemi. Sebbene le innovazioni tecnologiche abbiano portato a sistemi più sofisticati nelle generazioni successive, il modello del 2003 presenta una configurazione specifica che richiede attenzione.

Le Basi delle Sospensioni Pneumatiche nella Touareg del 2003

Le sospensioni pneumatiche offrono una serie di vantaggi rispetto ai sistemi tradizionali a molle in acciaio, tra cui la capacità di regolare l'altezza da terra del veicolo e di adattare la rigidità delle sospensioni alle diverse condizioni di guida. Questo si traduce in un miglioramento significativo del comfort di marcia e delle prestazioni su vari tipi di terreno. Nel modello Touareg del 2003, il sistema si basa su componenti quali compressore, elettrovalvole, sensori di livello e, naturalmente, la centralina di controllo.

Individuazione della Centralina delle Sospensioni Pneumatiche

Per quanto riguarda la Volkswagen Touareg del 2003, la centralina di gestione delle sospensioni pneumatiche non ha una posizione universalmente fissa come un fusibile. Anzi, la sua posizione può variare leggermente a seconda della configurazione specifica del veicolo o del mercato. Tuttavia, in molti casi, la centralina responsabile della gestione del sistema di sospensioni pneumatiche è spesso collocata in una delle seguenti aree:

• Sotto il cruscotto: Questa è una posizione comune per molte centraline di controllo in veicoli di questa età, in quanto offre protezione dagli elementi esterni e facilita il collegamento con il cablaggio interno del veicolo.
• Nel vano piedi lato passeggero: Occasionalmente, alcune centraline ausiliarie o di controllo specifico possono essere nascoste dietro rivestimenti o pannelli in questa zona.
• Nel bagagliaio o sotto il pianale posteriore: Data la complessità del sistema e la necessità di collegamenti con i componenti posteriori (come le sospensioni del retrotreno), la centralina potrebbe essere posizionata in prossimità del compressore o di altri elementi del sistema nel vano posteriore del veicolo, spesso protetta da appositi rivestimenti.

Per individuare con precisione la centralina, si consiglia vivamente di consultare il manuale di servizio specifico per il modello e l'anno della Touareg in questione, o di utilizzare uno strumento diagnostico professionale che possa comunicare direttamente con la centralina e fornire informazioni sulla sua ubicazione.

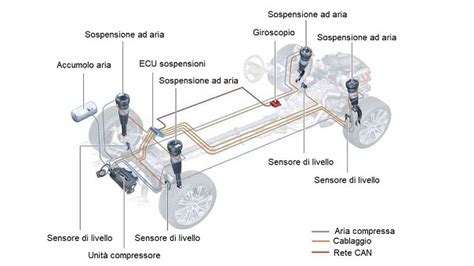

Componenti Chiave del Sistema Sospensioni Pneumatiche

Il corretto funzionamento delle sospensioni pneumatiche dipende dall'interazione di diversi componenti:

• Compressore: Questo è il "cuore" del sistema, responsabile di pompare aria nelle molle pneumatiche per regolare l'altezza del veicolo. Nella VW Touareg, il compressore delle sospensioni pneumatiche è accessibile rimuovendo una speciale protezione in plastica presente all'esterno, sotto il sedile del passeggero anteriore destro, nello stipite della portiera. È importante notare che se il compressore funziona ma non arriva corrente, il problema potrebbe non essere nel compressore stesso.
• Molle Pneumatiche: Sostituiscono le tradizionali molle in acciaio e contengono aria pressurizzata.
• Sensori di Livello: Questi sensori monitorano costantemente l'altezza di ciascun angolo del veicolo e inviano i dati alla centralina. Problemi ai sensori, come segnali implausibili dai sensori di livellamento anteriore, possono indicare un potenziale problema con la barra di comando collegata al sensore di altezza, come riscontrato in un Touareg del 2017 dopo aver urtato una buca.
• Elettrovalvole: Controllano il flusso d'aria da e verso le molle pneumatiche, permettendo alla centralina di regolare l'altezza e la rigidità.
• Relè: Spesso, il compressore è attivato tramite un relè. Se al compressore non arriva corrente, è fondamentale verificare anche il relè e il fusibile associato. Il fusibile, in questo modello, è solitamente situato sotto il sedile lato guida.

Sintomi Comuni di Malfunzionamento e Diagnosi

Quando si verificano problemi alle sospensioni pneumatiche, i sintomi possono essere vari e includere:

• Altezza di marcia irregolare: L'avantreno o il retrotreno potrebbero essere bassi, o il veicolo potrebbe non mantenere un'altezza uniforme su tutti i lati.
• Spie di segnalazione: L'accensione della spia "anomalia telaio" o altre indicazioni luminose sul cruscotto sono un chiaro segnale di un problema.
• Rumori anomali: Un sibilo proveniente da un angolo del veicolo può indicare una perdita d'aria.
• Funzionamento intermittente o nullo delle sospensioni: Il sistema potrebbe non funzionare affatto o presentare anomalie in determinate condizioni.

Di fronte a tali problemi, è fondamentale eseguire una diagnosi approfondita. È consigliabile collegare una diagnosi, rilevare i vari errori, ed eseguire l'attivazione dei vari componenti, compreso il compressore, le elettrovalvole aria che gestiscono gli ammortizzatori e la valvola di scarico della pressione. Quando si eseguono le prove per alzare e abbassare il veicolo, è necessario chiudere la porta del guidatore per garantire il corretto funzionamento del sistema.

Un esempio di errori riscontrati in un Touareg con spia "anomalia telaio" accesa sono i codici DTC 00003 - Centralina - Difettoso - permanente e 01772 - Sensore pressione regolazione livello, cablaggio segnale - Corto circuito a positivo - intermittente. In questo caso, il controllo del compressore con corrente esterna ha mostrato che gira e parte, suggerendo che il problema non è nel compressore stesso, ma piuttosto nella centralina o nel cablaggio del sensore di pressione. Potrebbe anche essere la spinetta che si trova sul compressore, e perciò è consigliabile controllarla.

Evoluzione del Sistema: Touareg di Terza Generazione e eAWS

È importante distinguere tra le generazioni di Touareg, poiché le tecnologie delle sospensioni sono evolute in modo significativo. La terza generazione di Volkswagen Touareg, ad esempio, introduce un ampio ventaglio di novità hi-tech, inclusa l'adozione del sistema eAWS (electric Active Roll Stabilization). Questo sistema si incentra su nuove barre antirollio anteriore e posteriore elettromeccaniche.

Nel sistema di sospensioni tradizionali, nelle fasi di curva o nel caso che un solo lato del veicolo stia procedendo su un fondo stradale particolarmente dissestato, entrambe le estremità della barra in acciaio ruotano l'una rispetto all'altra. La cinematica della vettura permette una tendenza ad un più ridotto rollio del veicolo. Nel caso del nuovo eAWS di VW Touareg, le barre antirollio elettromeccaniche presenti all'avantreno e al retrotreno vengono coordinate, nel rispettivo funzionamento, da una specifica centralina di gestione.

A loro volta, gli estremi di ciascuna delle due barre del sistema eAWS vengono connessi fra loro mediante uno "step motor", ovvero un motore elettrico "passo-passo" che, in base ad ogni situazione di guida, governa gli estremi di ciascuna barra, per irrigidirne l'elemento oppure addirittura disaccoppiarli. Una serie di supercondensatori - accumulatori di carica in grado di caricarsi e scaricarsi molto rapidamente - si incaricano di fornire l'energia alle unità elettriche a 48V.

I tecnici di Wolfsburg spiegano che l'inclinazione laterale di VW Touareg "diminuisce in modo significativo in curva grazie alle barre antirollio attive". Riguardo al comfort di guida, altro elemento di primaria importanza in riferimento al tipo di clientela "familiare" che guarda al segmento SUV full-size, l'adozione dell'eAWS "ne migliora notevolmente" le caratteristiche. A differenza delle tradizionali barre antirollio in acciaio, i nuovi componenti elettromeccanici che entrano nelle dotazioni del Touareg di terza generazione possono essere disaccoppiati nelle fasi di marcia in linea retta. Questo avviene in virtù del fatto che il ricorso ad un modulo di sospensioni pneumatiche ad ammortizzatori adattivi non ha più il compito di contrastare le forze esercitate dalle barre antirollio stesse: "Tutto ciò ha un effetto ben percepibile sulle caratteristiche dello smorzamento e quindi sul comfort di marcia."

È interessante notare come la Touareg di terza generazione abbia debuttato su strada alla fine della scorsa estate, con una versione di riferimento equipaggiata (su due linee di declinazione: "Style" ed "Advanced") con l'unità motrice a gasolio 3.0 TDI da 286 CV e 600 Nm di coppia massima con trazione integrale 4Motion Active Control e cambio automatico ZF ad otto rapporti. A questa versione, prossimamente si affiancherà una variante, sempre turbodiesel, da 231 CV, e più avanti sarà la volta di un V6 TSI da 340 CV-400 Nm. Queste informazioni evidenziano il progresso tecnologico che ha portato a soluzioni più complesse e integrate rispetto al modello del 2003.

Manutenzione e Precauzioni

Considerando la complessità del sistema di sospensioni pneumatiche, è sconsigliabile tentare riparazioni fai-da-te senza una conoscenza specifica e gli strumenti adeguati. Errori nella diagnosi o nella riparazione possono causare ulteriori danni al sistema o compromettere la sicurezza del veicolo. È sempre consigliabile rivolgersi a un'officina autorizzata o a un meccanico specializzato che disponga dell'attrezzatura diagnostica appropriata.

Un aspetto fondamentale è che "il Touareg non è" un veicolo da sottovalutare per quanto riguarda l'interazione con il sistema di sospensioni. Qualsiasi anomalia, sia essa all'avantreno o al retrotreno basso, o un malfunzionamento generale, dovrebbe essere indagata professionalmente. La lettura dei guasti al telaio tramite diagnosi è il primo passo essenziale.

In conclusione, sebbene la centralina delle sospensioni pneumatiche nella Touareg del 2003 non abbia una posizione univoca facilmente identificabile senza consultare la documentazione tecnica specifica, la comprensione del funzionamento complessivo del sistema e dei suoi componenti principali, insieme a una diagnosi professionale, sono passaggi imprescindibili per risolvere qualsiasi problema. L'evoluzione tecnologica, come dimostrato dalla terza generazione di Touareg con il sistema eAWS, sottolinea l'importanza crescente dell'elettronica nella gestione delle dinamiche del veicolo.
