La presa OBD (On-Board Diagnostics) è un componente cruciale nelle automobili moderne, inclusa la Volkswagen Golf 4 TDI, per la diagnosi elettronica e la lettura dei guasti. A partire dal 2022, il controllo della spia di avaria motore (MIL) tramite OBD è diventato parte integrante delle procedure di revisione, rendendo ancora più rilevante la conoscenza della sua ubicazione. Questo articolo esplorerà la posizione della presa OBD sulla Golf 4 TDI e fornirà informazioni utili per proprietari e tecnici.
L'Importanza della Presa OBD e la sua Evoluzione
La tecnologia OBD è stata introdotta per la prima volta negli anni '80 con l'obiettivo di monitorare le emissioni dei veicoli. Con l'evoluzione degli standard, in particolare l'OBD-II, la funzionalità si è estesa alla diagnosi di un'ampia gamma di sistemi del veicolo, inclusi motore, trasmissione, ABS, airbag e altro ancora. Questa evoluzione ha reso la presa OBD uno strumento indispensabile per la manutenzione e la riparazione automobilistica. La sua importanza è stata ulteriormente sottolineata dall'integrazione nel processo di revisione periodica, che ora prevede la lettura diretta e più affidabile di parametri come la temperatura e i giri del motore attraverso la porta OBD.
Posizionamento Generale delle Prese OBD nei Veicoli
La posizione della presa OBD varia a seconda del modello e del produttore del veicolo. Tuttavia, nella maggior parte dei casi, si trova all'interno dell'abitacolo e può essere protetta o meno da coperchi in plastica. Sebbene le attrezzature di diagnosi più aggiornate e professionali possano spesso indicare il punto esatto, conoscere le posizioni più comuni può essere utile per una ricerca autonoma.
Le posizioni più frequenti includono:
- Sotto al cruscotto lato guida (a sinistra): Questa è una delle posizioni più comuni, spesso sopra il pedale della frizione (ad esempio, in alcuni modelli FCA), nei pressi del volante oppure sopra il pedale dell'acceleratore, vicino al blocchetto o al pulsante di avviamento. Potrebbe essere coperta da una protezione che si sgancia tirando o si svita.
- Nel vano portaoggetti lato passeggero (a destra): In alcuni veicoli, la presa OBD può essere nascosta all'interno o all'esterno del vano portaoggetti lato passeggero.
- Sotto al sedile del guidatore: Su alcune auto, la presa OBD può essere posizionata sotto il sedile anteriore sinistro, spesso coperta da una protezione di plastica o moquette e collocata in un vano portaoggetti nascosto.
- Sul tunnel centrale: Un'altra posizione possibile, sebbene meno frequente.
- Nel vano motore: Questa è una posizione più insolita e generalmente riservata alle auto che utilizzano sia la presa standard OBD sia uno standard di collegamento proprietario del costruttore. Questa presa è solitamente dedicata alla lettura di guasti specifici di centraline come ABS, ASR o Airbag, offrendo informazioni e funzioni aggiuntive rispetto a quelle disponibili nella presa OBD standard nell'abitacolo.
Presa OBD Peugeot 308 - Dove si trova e come arrivarci

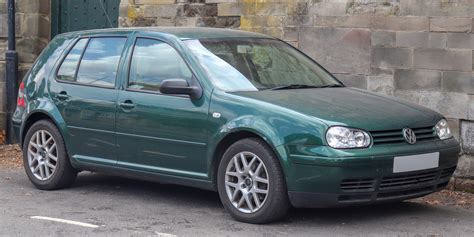

Trovare la Presa OBD sulla Volkswagen Golf 4 TDI
Per quanto riguarda la Volkswagen Golf 4 TDI, un modello del 1999 con motore ALH, l'esperienza degli utenti e la prassi comune indicano una posizione specifica. Sebbene non sia esplicitamente menzionato nel testo originale dove si trova la presa OBD sulla Golf 4 TDI, il contesto generale e le descrizioni fornite per altri veicoli Volkswagen e simili (come la ID.4 o l'Enyaq) suggeriscono un'ubicazione standard.
In molti veicoli Volkswagen, la presa OBD-II (16 pin) si trova:
- Sotto il volante, lato guida, nella parte inferiore del cruscotto.
In particolare, per i modelli Volkswagen, è consigliabile cercare:

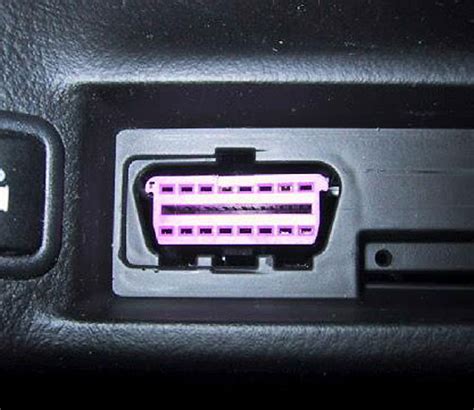

- Abbassandosi vicino alla leva di apertura del cofano anteriore e guardando in alto sotto il cruscotto. Qui, si dovrebbe intravedere una porta lunga, spesso di colore viola, accessibile senza dover aprire il vano fusibili.
Se la presa non fosse immediatamente visibile, è sempre consigliabile consultare il libretto di uso e manutenzione del veicolo, in particolare la sezione relativa ai fusibili nell'abitacolo, dove la posizione della presa OBD è generalmente indicata. Diversi utenti hanno confermato questa posizione, spesso trovando la presa "sdraiandosi" sotto il volante.
Risoluzione dei Problemi di Connessione con la Presa OBD della Golf 4 TDI
Un utente con una Golf 4 del 1999 (motore ALH) ha segnalato un problema comune: l'impossibilità di entrare in diagnosi nonostante l'arrivo di corrente alla presa OBD, indicata dalla spia verde del cavo diagnostico. Questo problema può verificarsi anche utilizzando diverse attrezzature diagnostiche (come Bosch, Delphi, VAG).
Diverse possono essere le cause di una mancata comunicazione con la presa OBD:
- Problemi di cablaggio: Anche se la corrente arriva, potrebbero esserci interruzioni o cortocircuiti nei cavi di comunicazione dati (CAN-BUS, K-Line) che impediscono lo scambio di informazioni tra lo strumento diagnostico e le centraline del veicolo.
- Fusibili bruciati: Sebbene la presa riceva alimentazione, un fusibile specifico per la comunicazione diagnostica potrebbe essere bruciato, interrompendo solo il flusso di dati.
- Problemi con la centralina elettronica del motore (ECU): In rari casi, la centralina stessa potrebbe avere un guasto che impedisce la corretta comunicazione tramite OBD.
- Compatibilità del software/hardware diagnostico: Alcuni strumenti diagnostici potrebbero non essere completamente compatibili con veicoli più datati o con specifici protocolli di comunicazione utilizzati dalla Golf 4.
- Immobilizer o sistemi di sicurezza: In alcuni casi, i sistemi di sicurezza del veicolo potrebbero impedire l'accesso non autorizzato tramite OBD, anche se questo è più comune nei veicoli moderni.
In situazioni come quella descritta, dove la presa OBD non comunica, è fondamentale procedere con una diagnosi approfondita, verificando i fusibili, i cablaggi e, se possibile, provando diversi strumenti diagnostici con software aggiornato. La consultazione di forum dedicati a modelli specifici, come il "Forum VW Golf Mania", può fornire preziosi suggerimenti e soluzioni basate sull'esperienza di altri proprietari.
Rischi Associati all'Uso di Dongle OBD di Terze Parti

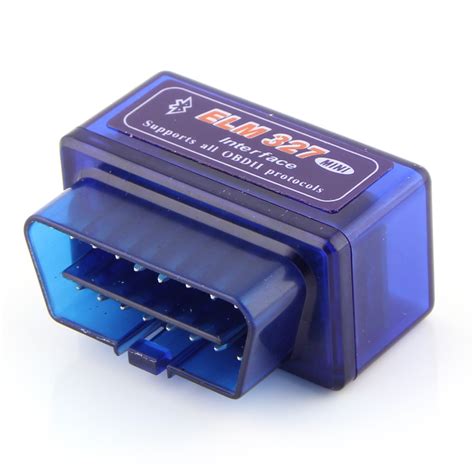

Con l'avanzare della tecnologia, molti proprietari di veicoli utilizzano dongle OBD di terze parti (come quelli consigliati nei forum) per monitorare parametri del veicolo, leggere codici di errore o abilitare funzioni aggiuntive. Tuttavia, l'uso di questi dispositivi non è privo di rischi.
Un tecnico di officina VW ha segnalato che l'uso di dongle per la porta OBD può generare "errori di intrusione non autorizzata" che in diversi casi possono scatenare errori casuali nel veicolo. Questo è un aspetto critico da considerare, soprattutto in veicoli più recenti. Anche se un utente ha riferito di non aver avuto problemi con il suo dongle (PCC) installato subito dopo l'acquisto della vettura, la potenziale insorgenza di errori casuali suggerisce cautela.
Questi errori possono derivare da diversi fattori:
- Interferenze con il CAN-BUS: I dongle potrebbero non sempre comunicare in modo ottimale con il bus di comunicazione del veicolo, causando interruzioni o la generazione di messaggi non validi che le centraline interpretano come errori.
- Firmware non ottimizzato: I dongle di terze parti potrebbero non avere un firmware adeguatamente ottimizzato per tutti i modelli di veicolo, portando a incompatibilità.
- Accesso a funzioni sensibili: Alcuni dongle tentano di accedere a funzioni o parametri che sono normalmente riservati agli strumenti diagnostici ufficiali del produttore, scatenando meccanismi di protezione.
- Variazioni di tensione: Un dongle di scarsa qualità potrebbe causare fluttuazioni di tensione sulla porta OBD, che possono essere interpretate come anomalie dalle centraline del veicolo.
È consigliabile utilizzare dongle di marche reputate e, in caso di dubbi o problemi, consultare un tecnico specializzato o un'officina autorizzata. La prudenza è fondamentale per evitare potenziali danni elettronici o malfunzionamenti del veicolo.
Esempi Specifici di Posizionamento della Presa OBD in Altri Veicoli
Per fornire un contesto più ampio sul posizionamento della presa OBD, ecco alcuni esempi specifici di altri modelli di auto:
- Fiat Panda (dal 2012): Sotto il volante, all'interno del vano fusibili (coperchio da rimuovere sotto il piantone dello sterzo). La posizione è standard e il connettore è subito visibile una volta aperto il vano.
- Dacia Sandero (dal 2021): Sotto il volante, lato guida, nella parte inferiore del cruscotto (vicino ai pedali). Facilmente accessibile, con il connettore a vista e nessun pannello aggiuntivo.
- Lancia Ypsilon (dal 2011): Sotto il volante, lato sinistro, dietro un pannello di copertura (area sotto il cruscotto a sinistra). Richiede la rimozione di un piccolo coperchio.
- Toyota Yaris Cross (dal 2021): Sotto il cruscotto lato guida, in prossimità della leva di apertura cofano. Il connettore, spesso di colore bianco, è sotto il bordo e rivolto verso il basso, immediatamente sotto il volante.
- Volkswagen ID.4: Similmente a quanto descritto per altri modelli VW, la presa OBD si trova sotto il volante a sinistra, vicino alla leva di apertura del cofano anteriore, guardando in alto sotto il cruscotto. Si dovrebbe vedere una porta lunga viola, accessibile senza aprire il vano fusibili.
- Skoda Enyaq: La presa OBD si trova nella stessa posizione della Volkswagen ID.4, cioè abbassandosi vicino alla leva di apertura del cofano anteriore e guardando in alto sotto il cruscotto.
Questi esempi evidenziano la tendenza dei costruttori a posizionare la presa OBD in luoghi facilmente accessibili all'interno dell'abitacolo, anche se spesso richiede di chinarsi o rimuovere un piccolo pannello.
Conclusioni Prospettiche
La presa OBD continuerà a essere un elemento centrale nella gestione e manutenzione dei veicoli. L'evoluzione delle normative e l'incremento delle funzionalità diagnostiche rendono la sua conoscenza e il suo corretto utilizzo sempre più importanti. Per i proprietari di una Volkswagen Golf 4 TDI, sapere dove si trova questa presa e comprendere i potenziali problemi e rischi associati al suo utilizzo è fondamentale per una gestione consapevole del proprio veicolo. La partecipazione a forum e comunità online, come "Forum VW Golf Mania", può essere un'ottima risorsa per scambiare esperienze e trovare soluzioni a problemi comuni, pur mantenendo un approccio critico verso le informazioni e i dispositivi di terze parti.
