Se hai uno scanner diagnostico OBD in mano e ti stai chiedendo dove collegarlo sulla tua Toyota RAV4 del 2005, o semplicemente sei curioso di conoscere i sistemi della tua auto, questa guida ti fornirà le risposte necessarie. La porta OBD2 è un connettore standardizzato presente nella maggior parte dei veicoli prodotti dal 1996 in poi, inclusi i modelli Toyota.
Comprendere il Connettore OBD2
Il connettore OBD2 ha una forma trapezoidale e presenta 16 fori per i pin. Solitamente è di colore nero, bianco o viola. Sebbene tutti i connettori diagnostici OBD2 possano apparire simili, non sono identici. Anche se il connettore ha 16 pin, solo alcuni di essi sono attivi a seconda dei protocolli di comunicazione specifici del veicolo. A causa di queste differenze, è fondamentale scegliere uno scanner OBD compatibile con la tua auto. Ad esempio, a partire dal 2008, Toyota ha adottato il protocollo di comunicazione CAN bus. Puoi verificare se la tua auto utilizza il protocollo CAN bus ispezionando il connettore OBD2.
Posizionamento Generale della Porta OBD2
La posizione della porta OBD2 nelle vetture Toyota può variare in base al modello e all'anno di produzione. In molti casi, si trova nell'abitacolo, sotto il volante, spesso vicino alla zona dei pedali o all'interno del vano fusibili. È comune che sia situata sul lato del guidatore, nella parte inferiore del cruscotto.
Per fornire un contesto, ecco alcune posizioni tipiche su altri modelli:
- Fiat Panda (2012-oggi): Sotto il volante, all'interno del vano fusibili (è necessario rimuovere un coperchio sotto il piantone dello sterzo). È considerata una posizione standard e il connettore è immediatamente visibile una volta aperto il vano.
- Dacia Sandero (2021-oggi): Sotto il volante, lato guida, nella parte inferiore del cruscotto, vicino ai pedali. È facilmente accessibile, con il connettore a vista e senza pannelli aggiuntivi.
- Lancia Ypsilon (2011-oggi): Sotto il volante, lato sinistro, dietro un pannello di copertura (nell'area sotto il cruscotto a sinistra). Richiede la rimozione di un piccolo coperchio per accedervi.
- Toyota Yaris Cross (2021-oggi): Sotto il cruscotto lato guida, in prossimità della leva di apertura del cofano. Il connettore, di colore bianco, è rivolto verso il basso e immediatamente sotto il volante, simile alla Yaris standard.
La Posizione Specifica sulla Toyota RAV4 del 2005
Per quanto riguarda la Toyota RAV4 del 2005, la presa OBD2 è generalmente collocata nell'abitacolo, sul lato del guidatore. La posizione più comune è sotto il volante, nella parte inferiore del cruscotto. Spesso è situata vicino alla colonna dello sterzo, a volte nascosta dietro un piccolo pannello rimovibile o all'interno del vano fusibili. In alcuni modelli specifici, potrebbe essere più vicina alla console centrale, ma la zona sotto il volante è il punto di partenza più affidabile.
Molti utenti hanno riscontrato che per i veicoli Toyota di quell'epoca, inclusa la RAV4, la presa è facilmente accessibile una volta individuata. Non è raro trovarla a vista, senza la necessità di smontare componenti complessi.
Protocolli di Comunicazione della Toyota RAV4 del 2005
Le automobili europee a benzina dal 2001 in poi e le diesel dal 2004 in poi sono compatibili con lo standard OBD2. La tua Toyota RAV4 del 2005, essendo una diesel venduta in Europa nel 2006, rientra in questa categoria.

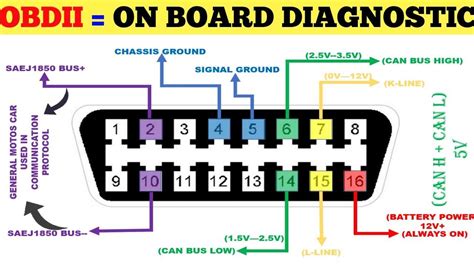

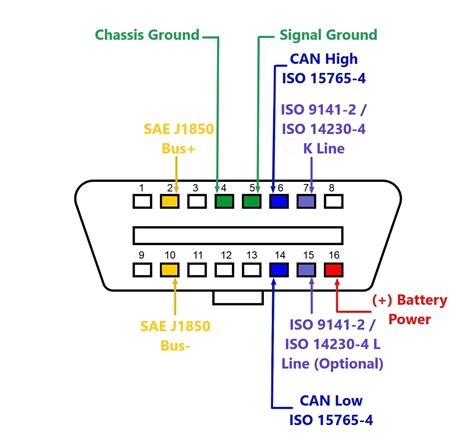

I modelli Toyota recenti, e presumibilmente anche la RAV4 del 2005, utilizzano uno dei quattro protocolli di tipo CAN BUS per la comunicazione OBD2. Per questi protocolli, sono attivi specifici pin sulla presa OBD2, precisamente i pin numero 4, 5, 6, 14 e 16. La presenza di più pin sulla presa OBD2 rispetto a quelli apparentemente necessari per i tre protocolli principali è normale, poiché lo standard prevede una configurazione a 16 pin, ma solo alcuni sono effettivamente utilizzati in base al protocollo supportato dal veicolo.
Scegliere uno Scanner OBD2 Compatibile
Data la varietà dei protocolli di comunicazione e la configurazione dei pin, è cruciale scegliere uno scanner OBD che sia effettivamente compatibile con la tua Toyota RAV4 del 2005. Scanner economici, spesso acquistabili tra i 15 e i 30 euro, si dichiarano compatibili con Toyota, ma spesso non specificano i modelli esatti. È consigliabile optare per un dispositivo che supporti i protocolli CAN BUS, dato che la RAV4 del 2005 dovrebbe utilizzarne uno di questi.
Per un utilizzo amatoriale o per semplice curiosità, un'interfaccia ELM327 versione 1.4 o successiva è spesso una scelta comune. Questi dispositivi sono strumenti universali per la diagnosi auto che si collegano a un portatile o a uno smartphone (tramite cavo USB o Bluetooth).
Un utente ha riportato di aver acquistato un'interfaccia ELM327 da Honk Kong, ma ha riscontrato problemi di funzionamento. Sebbene il PC riconoscesse il dispositivo e caricasse i driver correttamente, e il LED rosso di alimentazione si accendesse sulla presa OBD2, gli altri LED si spegnevano rapidamente, e il software non riusciva a stabilire una connessione, indicando che "il protocollo non lo conosceva" anche dopo aver settato un baud rate a 38400.
Questo problema può derivare da diversi fattori:
- Incompatibilità del protocollo: La tua RAV4 del 2005 potrebbe utilizzare un protocollo non pienamente supportato dalla versione specifica dell'ELM327 o dal software diagnostico utilizzato. Se il software indica che il protocollo è sconosciuto, potrebbe non essere l'ISO ma un altro protocollo specifico di Toyota.
- Problemi di driver o configurazione: Sebbene i driver vengano caricati, potrebbero esserci problemi di configurazione della porta COM virtuale sul PC, o i driver stessi potrebbero non essere ottimali.
- Software diagnostico: Molti software OBD2 sono a pagamento e le versioni demo hanno funzionalità limitate. È fondamentale trovare un software che non solo sia compatibile con l'interfaccia ELM327, ma che supporti anche i protocolli specifici di Toyota per la tua RAV4.
Se riesci a leggere la tensione della batteria tramite lo scanner, significa che almeno la porta OBD2 è stata individuata correttamente e riceve alimentazione. Questo restringe il problema ai protocolli di comunicazione o al software.
🚗 I 7 MIGLIORI Scanner OBD2 Auto ECONOMICI su Amazon [2026] ✅ [Qualità/Prezzo] obd
Funzionalità degli Scanner OBD2
Gli scanner OBD2 sono primariamente strumenti di lettura e diagnosi. Permettono di:
- Rilevare e cancellare codici di errore: Quando si accende la spia "Check Engine" (MIL), lo scanner può leggere il codice di errore che indica la natura del problema e, in molti casi, cancellarlo, spegnendo la spia. Questo permette anche di "scrivere" nel sistema di bordo, resettando gli errori.
- Visualizzare dati in tempo reale: È possibile monitorare diversi parametri del motore e del veicolo, come:
- Temperatura dell'acqua
- Temperatura dell'aria aspirata
- Pressione del turbo (utile in caso di modulo aggiuntivo con regolazione della pressione turbo)
- Consumo istantaneo e medio
- Giri motore
- Velocità del veicolo
- Voltaggio della batteria
- Potenza e carico del motore
- E molti altri sensori.
- Monitorare lo stato del veicolo: Ottimo per i "curiosi" che vogliono tenere d'occhio le prestazioni dell'auto senza dover ricorrere a un'officina.
Tuttavia, gli scanner OBD2 generici come l'ELM327 non permettono di modificare parametri o impostazioni dell'auto in modo significativo, come l'eliminazione del cicalino delle cinture, il ricircolo automatico dell'aria condizionata, o la modifica della mappa della centralina. Per queste personalizzazioni o per interventi più profondi, sono necessari strumenti diagnostici specifici per il marchio Toyota o software professionali. Lo ScanGauge, ad esempio, è un mini computer universale che legge dall'OBD e offre funzionalità di rilevamento e cancellazione errori, oltre a fornire dati aggiuntivi, ma anch'esso non è inteso per la modifica di parametri avanzati.
Consigli per l'Utilizzo
- Browser Aggiornato: Assicurati di utilizzare un browser aggiornato per visualizzare correttamente i siti web e garantire la sicurezza, specialmente se stai cercando software o informazioni online.
- Software Diagnostico: Cerca software diagnostici che siano esplicitamente compatibili con Toyota e con i protocolli CAN BUS. Esistono forum e comunità online dove gli utenti condividono esperienze e raccomandano software.
- Driver: Se usi un'interfaccia USB, verifica sempre di avere i driver più recenti e di configurare correttamente la porta COM (spesso COM1 è una scelta comune, ma potrebbe variare).
- Connessione: Inserisci l'interfaccia nella presa OBD2 e poi collega al PC o allo smartphone. I LED di stato ti daranno un'indicazione dell'alimentazione e del tentativo di connessione. Se vedi solo il LED rosso fisso e gli altri si spengono, potrebbe essere un problema di protocollo.
- Pazienza e Ricerca: La diagnostica fai-da-te può richiedere tempo e ricerca. Se un approccio non funziona, non scoraggiarti e prova diverse configurazioni software o versioni di interfaccia.
- Cookie: Molti siti web utilizzano i cookie per personalizzare i contenuti e migliorare l'esperienza utente. Accetta i cookie per una navigazione ottimale.
Ricorda che la RAV4 del 2005 rientra nel periodo in cui lo standard OBD2 è diventato obbligatorio per i diesel in Europa. Pertanto, la compatibilità dovrebbe essere garantita, ma l'effettivo funzionamento dipende molto dalla combinazione di interfaccia, driver e software diagnostico utilizzati.
