Il sistema di Ricircolo dei Gas di Scarico (EGR, Exhaust Gas Recirculation) rappresenta un componente fondamentale nei veicoli moderni, specialmente in quelli dotati di motorizzazioni diesel come la Fiat Grande Punto. La sua funzione principale è quella di contribuire alla riduzione delle emissioni inquinanti, in particolare gli ossidi di azoto (NOx), attraverso un meccanismo di reintroduzione di una parte dei gas di scarico nel collettore di aspirazione del motore. Tuttavia, sebbene essenziale per la conformità ambientale e l'efficienza complessiva del motore, la valvola EGR è anche una delle componenti più soggette a problematiche di intasamento e malfunzionamento, soprattutto nei motori diesel, a causa della natura dei gas che gestisce. Comprendere il suo funzionamento, i segnali di allarme e le strategie di risoluzione è cruciale per ogni proprietario di Fiat Grande Punto, dal neofita all'esperto, così come per i professionisti del settore.
Il Sistema EGR e la Sua Funzione Vitale

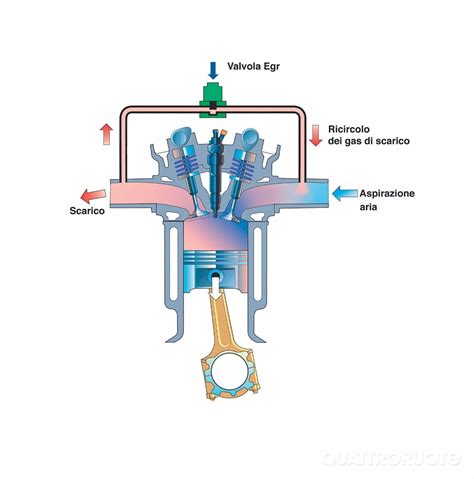

La valvola EGR è, in sostanza, un attuatore che controlla il flusso di una piccola porzione dei gas di scarico reindirizzandoli nuovamente verso il motore attraverso il collettore di aspirazione. Questo processo non è casuale, ma è finemente regolato dalla centralina del veicolo in base a specifici parametri di funzionamento, quali il carico del motore e la temperatura. L'obiettivo primario di questa ricircolazione è abbassare la temperatura di combustione all'interno dei cilindri. I gas di scarico, essendo inerti (ovvero poveri di ossigeno), agiscono come un diluente per la miscela aria-carburante, riducendo di conseguenza le temperature massime raggiunte durante la combustione. Questo è direttamente correlato alla formazione degli ossidi di azoto, che si generano in maggiore quantità ad alte temperature e pressioni.
Nei motori diesel, la gestione della valvola EGR assume connotazioni particolari. È un dato di fatto che qualsiasi diesel produce più fuliggine di un qualsiasi benzina. La valvola EGR fa ricircolare il gas con la fuliggine verso l'aspirazione, per ridurre il tasso di fuliggine e di incombusti. Questo ciclo, pur essendo benefico per l'ambiente, porta intrinsecamente con sé il rischio di accumulo di depositi carboniosi. La fuliggine è una componente inevitabile della combustione diesel, e la sua presenza costante nel flusso di gas reintrodotto contribuisce all'intasamento progressivo dei componenti del sistema EGR e del collettore di aspirazione.

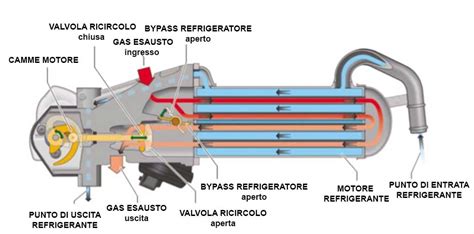

Il meccanismo di funzionamento di una valvola EGR di tipo elettrico, come quelle spesso presenti sulle Fiat Grande Punto, si basa su un attuatore elettromeccanico (elettrovalvola) che riceve segnali dalla centralina. Questo attuatore gestisce l'apertura e la chiusura della valvola per regolare la quantità di gas di scarico ricircolati. La precisione di questo movimento è fondamentale per mantenere il corretto equilibrio tra la riduzione delle emissioni e le prestazioni del motore. Un malfunzionamento, anche lieve, può alterare questo equilibrio, portando a una serie di problemi che si manifesteranno nel tempo. La centralina del veicolo monitora costantemente il funzionamento della valvola EGR attraverso sensori specifici, come quelli di pressione e temperatura nel collettore di aspirazione, e può rilevare anomalie.
Sintomi e Cause dell'Intasamento della Valvola EGR
L'accumulo di morchia e depositi carboniosi è la causa più frequente dei problemi alla valvola EGR, in particolare nei motori diesel della Fiat Grande Punto. Questi depositi sono una combinazione di fuliggine, vapori d'olio provenienti dalla ventilazione del basamento e residui incombusti, che si solidificano formando una massa densa e appiccicosa. Ho avuto un problema all’EGR e, aprendo il corpo farfallato, era completamente intasato, e il collettore riempito di morchia. La fuliggine depositata sulla zona della EGR è un "extra lavoro" per una elettrovalvola, cioè per l'attuatore. Se, infatti, l'attuatore lavora a tutta potenza senza mai fermarsi, può bruciarsi a causa dello sforzo eccessivo e prolungato per contrastare i depositi che ne ostacolano il movimento.
È interessante notare come, nonostante un intasamento significativo, i sintomi non siano sempre immediatamente evidenti. La macchina, anche con il corpo farfallato e il collettore d'aspirazione intasati, potrebbe mantenere ottimi consumi e un buon tiro a tutti i regimi, senza fumare allo scarico. Nel caso specifico, la luce d’aria al collettore era un decimo e il corno quasi chiuso dalla morchia. Pensavo che elettrovalvola guasta e morchie a quel livello generassero sintomi evidenti. Questo può trarre in inganno, posticipando l'intervento e permettendo all'accumulo di peggiorare ulteriormente. Un sintomo meno evidente, ma potenzialmente indicativo, potrebbe essere una temperatura che tardava di parecchio a raggiungere i valori ottimali, suggerendo un'anomalia nella gestione termica del motore influenzata da un'EGR compromessa.
Le condizioni di guida giocano un ruolo significativo nella velocità con cui si accumulano questi depositi. Se fai girare una auto diesel abbastanza a lungo sia in temperatura che a velocità costante, questo tende a sporcarsi in quantitativo molto inferiore. Al contrario, un utilizzo prevalente in città, con frequenti accensioni e spegnimenti, brevi tragitti e basse velocità, favorisce l'accumulo di fuliggine e morchia, poiché il motore non raggiunge le temperature e le condizioni operative ideali per la "pulizia" interna. La centralina, inoltre, potrebbe rilevare valori anomali dei sensori di pressione e temperatura dell'aria all'interno del collettore di aspirazione, i quali, se imbrattati, fornirebbero letture errate, complicando ulteriormente la diagnosi. Questi sensori sono spesso posizionati in punti critici dove l'accumulo di morchia è più probabile, rendendoli vulnerabili.
Diagnosi dei Problemi alla Valvola EGR sulla Fiat Grande Punto
Quando si sospetta un problema alla valvola EGR sulla Fiat Grande Punto, la diagnosi accurata è il primo passo cruciale. Un errore comune è procedere alla sostituzione diretta senza un'analisi approfondita, come dimostrato da un caso in officina: una Grande Punto 1.3 Mtj 75 Cv del 03/2006 aveva la spia motore accesa e come errore dava la valvola EGR, al che il cliente la voluta cambiata direttamente nuova senza nemmeno provarla a pulire. Per il momento sembrava tutt'ok, ma dopo un giorno è ritornato con di nuovo la spia motore accesa e con lo stesso errore dell'EGR. Questo esempio sottolinea che il problema può risiedere altrove o che la sostituzione non è stata accompagnata da una pulizia adeguata di tutti i componenti correlati.
La prima indicazione di un problema all'EGR è spesso l'accensione della spia motore sul cruscotto. La centralina del veicolo, infatti, è programmata per rilevare anomalie nei parametri di funzionamento del sistema EGR. Per una diagnosi precisa, è fondamentale connettere un tester diagnostico alla centralina per leggere i codici di errore (DTC). Tuttavia, il codice di errore da solo potrebbe non essere sufficiente. È essenziale specificare l'errore che si trova in centralina per una valutazione più completa.
Oltre alla lettura dei codici di errore, è imperativo eseguire un controllo visivo e funzionale di altri componenti. Controlla il sensore temperatura aria e pressione sovralimentazione, che si trova sul collettore asp. Vedrai che è tutto imbrattato. La pulizia di questi sensori è spesso trascurata, ma è fondamentale per garantire che la centralina riceva dati accurati. Un altro aspetto da verificare è lo stato del "fungo" (spesso riferito alla parte mobile della valvola o al suo stelo) e se funziona correttamente una volta montata. A volte non è stato pulito il fungo, non ricordi dtc, non è stato controllato se funzia una volta montata, dopo non arrabbiamoci se ci credono dei ladri a volte anch'io avrei dei dubbi non credete? Questo evidenzia l'importanza di un approccio metodico e completo alla diagnosi e alla riparazione.
Un parametro diagnostico molto indicativo è la massa aria misurata dal debimetro. Se la massa aria è di 350 mg/ciclo con EGR chiusa, è un valore troppo elevato. Dovrebbe stare intorno ai 300. Un valore eccessivamente alto suggerisce un flusso d'aria non corretto attraverso il motore, spesso a causa di un'EGR bloccata in posizione aperta o di un intasamento nel collettore di aspirazione che impedisce il passaggio dell'aria. In questi casi, è utile anche provare a controllare le alimentazioni (negativa e positiva) del debimetro, poiché un malfunzionamento elettrico di quest'ultimo potrebbe portare a letture errate. La risoluzione di un problema in un caso specifico è stata ottenuta smontando il collettore d'aspirazione con quella pippetta che c'è dentro ed erano completamente intasati, pulito il tutto per bene e i valori sono rientrati tutti nella norma. Questo dimostra che spesso l'epicentro del problema non è solo la valvola EGR in sé, ma l'intero sistema di aspirazione compromesso dai depositi.
Codici Diagnostici di Errore (DTC), cosa sono, quali e quanti sono???
Soluzioni: Pulizia, Sostituzione e Manutenzione Preventiva
Affrontare i problemi della valvola EGR sulla Fiat Grande Punto richiede un approccio che può spaziare dalla semplice pulizia alla sostituzione completa, integrato da pratiche di manutenzione preventiva. La scelta della soluzione dipende dalla gravità dell'intasamento, dalle condizioni della valvola e dall'efficacia delle azioni precedenti.
Pulizia Approfondita

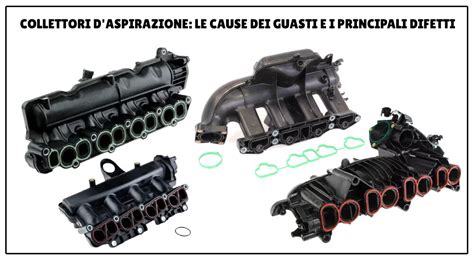

La pulizia è spesso la prima e più economica soluzione per una valvola EGR intasata. Se la valvola è disassemblabile, magari con meno soldi riesci a cambiarla o a cambiarla tu trovandola a prezzi più abbordabili. Tuttavia, la pulizia non deve limitarsi alla sola valvola EGR. Come dimostrato, ho smontato il collettore d'aspirazione con quella pippetta che c'è dentro ed erano completamente intasati, pulito il tutto per bene e i valori sono rientrati tutti nella norma. Questo evidenzia l'importanza di pulire l'intero sistema di aspirazione, inclusi il corpo farfallato e i condotti del collettore, che tendono ad accumulare la stessa morchia.
Molti appassionati, come Alain da Lecco, cercano istruzioni su come pulire l'EGR della propria Grande Punto 1.3 90cv. È utile consultare guide e tutorial, come quelli visti sul sito di Salva Racing, che hanno permesso di pulire il sensore di pressione, che era uno schifo. La pulizia del sensore di pressione è un passaggio fondamentale spesso trascurato. Un'altra persona ha preso spunto dal canale di Salva Racing e ha smontato e pulito il regolatore di pressione, che era tutto intasato.
Quando si procede con la pulizia, sorgono spesso domande pratiche, come come si fa ad aprire le fascette che vanno all'EGR senza romperle. L'uso di attrezzi specifici per le fascette, o una conoscenza approfondita delle loro diverse tipologie, può prevenire danni e semplificare il processo. Solventi specifici per la pulizia dei depositi carboniosi sono disponibili sul mercato e possono facilitare la rimozione della morchia, ma è essenziale seguire attentamente le istruzioni del produttore e prendere precauzioni di sicurezza.
Codici Diagnostici di Errore (DTC), cosa sono, quali e quanti sono???
Sostituzione della Valvola EGR
In alcuni casi, la pulizia potrebbe non essere sufficiente o la valvola potrebbe essere irrimediabilmente danneggiata. Questo accade se l'attuatore lavora a tutta potenza senza mai fermarsi, può bruciarsi. La diagnosi del meccanico, in questi frangenti, potrebbe includere la sostituzione dell’elettrovalvola. In un caso, il meccanico ha diagnosticato la pulizia della valvola e dei collettori più l’elettrovalvola da sostituire, con un prezzo ricambio di 200€. C'è anche l'opzione che il meccanico ha deciso di cambiarla a prescindere, un approccio che, sebbene generi fiducia, richiede sempre una valutazione attenta. Continuo a non rassegnarmi all’idea di cambiarla senza aver il che minimo sintomo eccetto che quello della temperatura che secondo me tardava di parecchio, suggerisce che la decisione di sostituire debba essere ben motivata e non solo un cambio "preventivo". Un nuovo attuatore non può che essere un bene per il futuro, ma l'analisi di tutti i fattori è cruciale.
Quando si opta per la sostituzione, è importante considerare le opzioni disponibili sul mercato. Esistono ricambi aftermarket di qualità equivalente a quelli originali. Un esempio è la Valvola EGR con SKU EGAR003-3, appartenente alla categoria Valvole EGR - Valvole - Sensori. Questo ricambio, con un prezzo di 79,00 € IVA inclusa (prezzo precedente 89,10 €) e spedizione di 7,50 €, offre caratteristiche tecniche specifiche: n. pin/poli 5, Tensione nominale [V] 12, tipo di funzionamento elettrico, senza guarnizione. È un ricambio Nuovo Aftermarket con 2 anni di garanzia, di marca NTY o in alternativa un marchio di qualità equivalente.
Questa valvola EGR è applicabile a diversi modelli della Fiat, inclusi:
- GRANDE PUNTO (199_) 1.6 D Multijet, prodotta da luglio 2008 in avanti, con 88 KW (120 CV) e 1598 cc.
- PUNTO EVO (199_) 1.6 D Multijet, prodotta da ottobre 2009 a febbraio 2012, anch'essa con 88 KW (120 CV) e 1598 cc.
Il codice magazzino è EGAR003. Numerosi codici ricambio originali OE/OEM sono compatibili, tra cui 55265385, 71778231, 18520-79J80, 95525935, 851105, 71793641, 71796002, 71754815, 55229740, 71754796, 71794613, 55274455, 71793400, 74794616, 55209609, 71794616, K68101347AA, 71749240, 71752862, K68220917AA, 6000625574, 71796001, 71793403. Altri codici identificativi includono 103571, 88103, 70671416, EGR-AR-003, 0892552, 93166910. Il produttore di questo ricambio specifico è AJS Parts sp. z o.o. sp. k. I tempi di consegna sono rapidi, con spedizione in giornata per ordini pervenuti entro le 15:30 e possibilità di reso entro 30 giorni dall'ordine, con varie opzioni di pagamento tra cui PayPal, Carte di Credito, Bonifico Bancario Anticipato e Contrassegno.
Manutenzione Preventiva
La prevenzione è la strategia più efficace per minimizzare i problemi alla valvola EGR. Una delle pratiche più importanti riguarda lo stile di guida. I motori diesel, infatti, beneficiano di un utilizzo che permetta loro di raggiungere e mantenere la temperatura operativa ottimale per periodi prolungati. Se fai girare una auto diesel abbastanza a lungo sia in temperatura che a velocità costante, questo tende a sporcarsi in quantitativo molto inferiore. Percorsi autostradali o extraurbani, dove il motore opera in condizioni più stabili e a regimi più elevati, aiutano a mantenere pulito il sistema, favorendo la combustione completa della fuliggine.
Al contrario, la guida in città, caratterizzata da basse velocità, frequenti arresti e ripartenze, e temperature del motore più basse, contribuisce all'accumulo di depositi. È consigliabile effettuare periodicamente dei tratti a velocità più sostenuta per "sgranchire" il motore e favorire la pulizia termica dell'EGR e del DPF (filtro antiparticolato), se presente. L'utilizzo di additivi specifici per la pulizia del sistema di alimentazione e dell'EGR, seppur con cautela e previa consultazione di un esperto, può essere un ulteriore supporto.
Inoltre, la manutenzione regolare del veicolo, inclusa la sostituzione dell'olio motore e dei filtri (aria, carburante), è fondamentale. Un olio motore di qualità e sostituito regolarmente riduce la formazione di vapori d'olio che possono contribuire alla morchia. Un filtro dell'aria pulito assicura che il motore riceva aria priva di impurità, mentre un filtro del carburante efficiente garantisce che il combustibile sia pulito. Questi semplici passaggi, insieme a un'attenta osservazione dei sintomi del veicolo, possono prolungare significativamente la vita utile della valvola EGR e prevenire costosi interventi di riparazione.
