Errore P0200: Ciruito Iniettore - Cause, Sintomi e Soluzioni Dettagliate

L'errore P0200, noto anche come "Circuito Iniettore - Funzionamento Difettoso del Circuito" o, in codici motore Toyota, "Comando Diffusore Circuito Aperto", rappresenta una problematica comune ma potenzialmente complessa nei veicoli dotati di sistema OBD-II. Questo codice diagnostico indica un malfunzionamento nel circuito che controlla uno o più iniettori di carburante, impedendo il corretto dosaggio e la nebulizzazione del combustibile necessaria per l'accensione. La sua interpretazione e risoluzione richiedono un approccio metodico, partendo dall'analisi dei sintomi fino alla verifica approfondita dei componenti elettrici ed elettronici coinvolti.

Comprendere il Codice P0200: Funzionamento del Sistema di Iniezione

Il codice P0200 è un codice powertrain generico, il che significa che è standardizzato e applicabile a una vasta gamma di veicoli dotati di OBD-II. Nel sistema di iniezione sequenziale, il PCM (Powertrain Control Module), o centralina motore, è responsabile del controllo di ciascun iniettore individualmente. Il PCM gestisce l'iniezione di carburante fornendo un segnale di massa (ground) a ciascun iniettore tramite un interruttore interno, noto come "driver". La centralina monitora costantemente questi circuiti per identificare eventuali anomalie.

Quando un iniettore viene comandato di spegnersi dal PCM, ci si aspetta di rilevare una tensione elevata nel circuito di massa del driver. Se questa condizione attesa non viene riscontrata, il PCM può registrare il codice P0200 o, in alcuni casi, un codice correlato come P1222. Questo indica che il PCM non sta ricevendo il feedback atteso riguardo allo stato del circuito dell'iniettore, suggerendo un problema nel cablaggio, nell'iniettore stesso o nella centralina di controllo.

Schema di funzionamento del PCM che controlla un iniettore

Sintomi del Codice P0200: Manifestazioni del Malfunzionamento

I veicoli che manifestano l'errore P0200 possono presentare una serie di sintomi, che variano in gravità a seconda del numero di iniettori coinvolti e dell'entità del problema. Tra i più comuni si annoverano:

  • Difficoltà di avviamento: Il motore potrebbe faticare ad avviarsi o non avviarsi affatto, specialmente se più iniettori sono interessati o se il circuito è completamente interrotto.
  • Minimo irregolare: Il motore può girare in modo instabile al minimo, con fluttuazioni del numero di giri e possibili spegnimenti improvvisi.
  • Perdita di potenza: Il veicolo può mostrare una significativa riduzione delle prestazioni, con accelerazione lenta e difficoltà a mantenere la velocità.
  • Aumento dei consumi di carburante: Un dosaggio impreciso del carburante a causa del malfunzionamento degli iniettori può portare a un aumento anomalo dei consumi.
  • Accensione della spia motore (MIL): La spia di avaria motore sul cruscotto si illuminerà per segnalare la presenza del codice di errore P0200.
  • Mancate accensioni: Il conducente potrebbe percepire vibrazioni o strattoni dovuti a mancati cicli di combustione nei cilindri interessati.
  • Odore di carburante incombusto: In alcuni casi, il carburante non iniettato correttamente può fuoriuscire e generare un odore di benzina o gasolio nell'ambiente circostante.

Cause Potenziali dell'Errore P0200: Un'Analisi Approfondita

Le ragioni dietro l'attivazione del codice P0200 possono essere molteplici e richiedono un'indagine sistematica per essere individuate. È fondamentale considerare sia i componenti fisici che le problematiche elettriche.

1. Problemi agli Iniettori di Carburante

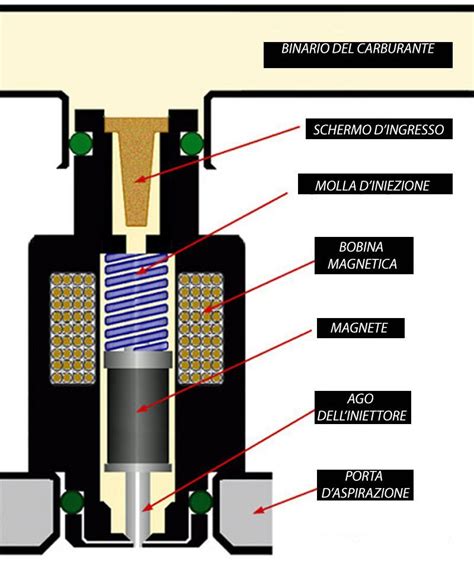

Gli iniettori sono dispositivi elettromeccanici che spruzzano il carburante nella camera di combustione. Possono guastarsi in diversi modi:

  • Cortocircuito interno: Un avvolgimento interno dell'iniettore può andare in cortocircuito, creando un percorso di bassa resistenza che assorbe eccessiva corrente. Questo può portare al surriscaldamento e alla fusione di componenti, come osservato in un caso con una centralina che "puzzava di bruciato" e presentava un avvolgimento fuso.
  • Circuito aperto: L'avvolgimento dell'iniettore può interrompersi, creando un circuito aperto che impedisce il passaggio della corrente.
  • Resistenza fuori specifica: La resistenza interna dell'iniettore può variare al di fuori dei parametri stabiliti dal costruttore. Un iniettore con resistenza alzata, anche solo leggermente, può causare problemi di funzionamento e generare codici di errore. Ad esempio, in un caso specifico, un iniettore con una resistenza di 18,7 Ohm è stato sospettato di essere la causa del guasto, mentre gli altri erano a 12,1 Ohm, quando la specifica prevista era tra 12 e 16 Ohm.
  • Ostruzione fisica: Sebbene non direttamente legata al circuito elettrico, un iniettore ostruito può influenzare il funzionamento generale e, in casi estremi, contribuire a surriscaldamenti o stress sul sistema di controllo.

2. Problemi al Cablaggio e ai Connettori

Il cablaggio che collega la centralina motore agli iniettori è un punto critico per l'integrità del segnale elettrico. I problemi in quest'area includono:

  • Cortocircuito verso massa: Un filo del cablaggio che entra in contatto con la massa del veicolo può creare un percorso di bassa resistenza, assorbendo corrente eccessiva e potenzialmente danneggiando la centralina. Questo può accadere a causa di sfregamenti del cablaggio contro parti metalliche del telaio o del motore.
  • Cortocircuito tra fili: Due o più fili del cablaggio che entrano in contatto tra loro possono alterare la logica di controllo della centralina.
  • Circuito aperto nel cablaggio: Un filo interrotto all'interno del cablaggio, a causa di usura, vibrazioni o danni fisici, impedirà il corretto flusso di corrente.
  • Connettori difettosi: Connettori degli iniettori o della centralina motore allentati, ossidati, corrotti o con perni piegati possono causare contatti intermittenti o interruzioni del segnale. Un connettore con una serratura rotta può non garantire un fissaggio sicuro.

Esempio di cablaggio con isolamento danneggiato

3. Problemi alla Centralina Motore (PCM)

La centralina motore è il "cervello" del sistema di iniezione. Guasti interni al PCM possono manifestarsi come un errore P0200:

  • Driver dell'iniettore danneggiato: I "driver" interni al PCM che controllano gli iniettori possono guastarsi. Questo può accadere a causa di sovratensioni, cortocircuiti esterni o semplicemente per usura. In un caso descritto, la centralina stessa presentava un avvolgimento fuso, indicando un danno interno significativo.
  • Problemi di alimentazione o massa del PCM: Se il PCM non riceve un'alimentazione elettrica stabile o una corretta connessione a massa, può non essere in grado di comandare correttamente gli iniettori.

4. Problemi all'Alternatore e alla Batteria

Sebbene non siano cause dirette del codice P0200, problemi al sistema di ricarica possono indirettamente contribuire al suo insorgere:

  • Batteria scarica o difettosa: Un veicolo che funziona con una batteria scarica (ad esempio, a 9/10 Volt) opera sotto una tensione insufficiente. Questo stress prolungato può surriscaldare componenti elettronici sensibili, come la centralina degli iniettori.
  • Alternatore non stabilizzato: Un alternatore che non riesce a mantenere una tensione di carica stabile può causare fluttuazioni di tensione che danneggiano i componenti elettronici. Sovratensioni o sottotensioni prolungate possono portare al guasto della centralina.

5. Altri Fattori Correlati

  • Fusi bruciati: Un fusibile bruciato nel circuito di alimentazione degli iniettori è una causa comune e facilmente risolvibile. Se un iniettore va in cortocircuito, può bruciare il fusibile che protegge l'intero circuito degli iniettori.
  • Problemi al sistema di alimentazione del carburante: Anche se meno comuni per il P0200 specifico, pressioni del gasolio insufficienti nel rail (nei sistemi common rail diesel) possono influenzare la combustione e, in determinate circostanze, essere associate a problematiche legate all'iniezione.

Diagnosi e Verifica: Un Percorso Sistematico

La risoluzione dell'errore P0200 richiede un approccio metodico per escludere progressivamente le possibili cause.

Fase 1: Verifica dell'Alimentazione di Tensione

Il primo passo consiste nel verificare se la tensione della batteria raggiunge i connettori degli iniettori.

  1. Scollegare tutti gli iniettori: Procedere con l'accensione inserita e il motore spento (KOEO - Key On Engine Off).
  2. Verificare la tensione: Utilizzando un multimetro, controllare la presenza della tensione di batteria (circa 12 Volt) su un filo di ciascun connettore dell'iniettore.
  3. Assenza di tensione: Se la tensione è assente su tutti gli iniettori, è probabile che ci sia un problema a monte, come un fusibile bruciato o un problema nel cablaggio principale di alimentazione.
    • Controllo fusibili: Ispezionare attentamente tutti i fusibili correlati al sistema di iniezione e sostituire quello eventualmente bruciato.
    • Cortocircuito verso massa sull'alimentazione: Utilizzare una luce di prova collegata al positivo della batteria e sondare ciascun filo di alimentazione del connettore dell'iniettore. Se la luce si accende, indica un cortocircuito verso massa sull'alimentazione di tensione. Sarà necessario individuare e riparare questo cortocircuito.
    • Iniettore in cortocircuito: È possibile che un singolo iniettore in cortocircuito possa causare la bruciatura del fusibile e la perdita di alimentazione a tutti gli iniettori. In questo scenario, sostituire il fusibile bruciato, quindi ricollegare gli iniettori uno per uno. Se il fusibile si brucia nuovamente dopo aver collegato un iniettore specifico, quell'iniettore è in cortocircuito e va sostituito.
  4. Presenza di tensione: Se la tensione di batteria è presente su tutti i connettori degli iniettori, il problema non risiede nell'alimentazione principale.

Fase 2: Verifica del Funzionamento del Driver dell'Iniettore

Se l'alimentazione è corretta, è necessario verificare se la centralina motore sta comandando gli iniettori.

  1. Utilizzo di una "Noid Light": Collegare una "Noid Light" (una spia di diagnostica specifica per iniettori) al posto di ciascun iniettore, uno alla volta, con il motore in moto. La Noid Light dovrebbe lampeggiare rapidamente se il driver dell'iniettore sta funzionando correttamente.
  2. Noid Light lampeggiante: Se la Noid Light lampeggia, significa che la centralina sta inviando il segnale. Il problema è più probabilmente legato all'iniettore stesso o a un problema intermittente nel cablaggio che non è stato rilevato nelle verifiche statiche.
    • Misurazione della resistenza dell'iniettore: Scollegare il connettore dell'iniettore e misurare la sua resistenza interna con un multimetro. Confrontare il valore con le specifiche del costruttore (ad esempio, 12-16 Ohm per iniettori benzina). Se la resistenza è fuori specifica (troppo alta, troppo bassa o infinita), l'iniettore è guasto e va sostituito.
    • Verifica del cablaggio e dei connettori: Controllare attentamente il cablaggio per eventuali segni di sfregamento, danni o corrosione. Verificare i perni del connettore per assicurarsi che siano puliti, dritti e ben fissati. Riparare eventuali problemi riscontrati.
  3. Noid Light non lampeggiante: Se la Noid Light non lampeggia per un particolare iniettore, il problema risiede nel circuito di comando della centralina o nel cablaggio tra la centralina e l'iniettore.

Schema di collegamento di una Noid Light

Fase 3: Verifica del Circuito del Driver della Centralina

Se la Noid Light non lampeggia, è necessario indagare sul circuito del driver della centralina.

  1. Scollegare il connettore della centralina motore (PCM):
  2. Misurare la resistenza dei circuiti del driver: Utilizzando un multimetro, misurare la resistenza tra i pin della centralina motore che controllano l'iniettore in questione e la massa.
    • Resistenza finita: Una resistenza finita (diversa da infinita) indica un problema nel circuito del driver della centralina o nel cablaggio.
    • Resistenza infinita (circuito aperto): Una resistenza infinita (OL - Off Limits) indica un'interruzione nel circuito. È necessario individuare e riparare questa interruzione nel cablaggio.
  3. Verifica alimentazione e massa del PCM: Se non si riscontrano problemi nel cablaggio e non vi è funzionamento del driver dell'iniettore, è essenziale controllare le alimentazioni e le connessioni a massa del PCM stesso. Un PCM difettoso potrebbe essere la causa ultima del problema.

Fase 4: Controlli Specifici sul Cablaggio (Approccio Dettagliato)

Per una diagnosi completa, è possibile eseguire controlli più approfonditi sul cablaggio e sull'integrità degli iniettori.

  • Resistenza caratteristica dell'iniettore: Come già menzionato, misurare la resistenza interna dell'iniettore. I valori tipici variano:
    • Iniettori benzina: 13-16 Ω
    • Iniettori diesel Common Rail elettromagnetici: 0,5 - 1 Ω
    • Iniettori diesel Common Rail piezoelettrici: 180 - 200 kΩ
  • Isolamento dei pin dell'iniettore verso massa: A quadro spento e connettore centralina scollegato, misurare la resistenza tra ciascun pin del connettore dell'iniettore e la massa del veicolo. Dovrebbe essere infinita (OL). Una resistenza bassa indica un cortocircuito verso massa.
  • Isolamento del cablaggio verso massa: Scollegare il connettore dell'iniettore. Utilizzando il multimetro sul connettore del cablaggio (lato cablaggio), misurare la resistenza tra ciascun pin e la massa. Deve essere infinita (OL). Se si rileva un cortocircuito, questo è sul cablaggio.
  • Isolamento dei pin dell'iniettore da massa (lato iniettore): Se i test sul cablaggio non hanno rivelato cortocircuiti, ripetere le misurazioni di isolamento direttamente sui pin dell'iniettore. Se qui si rileva un cortocircuito, l'iniettore è difettoso.

Codice P0200: Malfunzionamento del circuito dell'iniettore del carburante: cause e soluzioni

Soluzioni e Interventi

Una volta identificata la causa del codice P0200, l'intervento correttivo dipenderà dalla natura del guasto:

  • Sostituzione degli iniettori: Se uno o più iniettori risultano essere in cortocircuito, avere resistenza fuori specifica o essere fisicamente danneggiati, dovranno essere sostituiti. È spesso consigliabile sostituire tutti gli iniettori contemporaneamente, specialmente se presentano un chilometraggio elevato o se si sospetta un problema di usura generalizzata.
  • Riparazione del cablaggio: Se il problema è causato da un cablaggio danneggiato, cortocircuitato o con connessioni difettose, sarà necessario riparare o sostituire la porzione di cablaggio interessata. Questo può includere la sostituzione di connettori, la riparazione di fili interrotti o la ripristino dell'isolamento.
  • Sostituzione della centralina motore (PCM): Nei casi in cui si accerti un guasto interno alla centralina motore, sarà necessario sostituirla. Questo intervento solitamente richiede la riprogrammazione della nuova centralina per adattarla al veicolo.
  • Sostituzione di fusibili: Se il problema è causato da un fusibile bruciato, la semplice sostituzione del fusibile corretto risolverà il problema, a patto che la causa della bruciatura (es. un iniettore in corto) venga anch'essa affrontata.
  • Verifica e sostituzione batteria/alternatore: Se si sospetta che problemi al sistema di ricarica abbiano contribuito al guasto della centralina, è opportuno verificare il corretto funzionamento della batteria e dell'alternatore e sostituirli se necessario.

Considerazioni Finali e Approccio Prudente

È importante ricordare che le informazioni diagnostiche fornite dai codici OBD-II sono indicative e non sempre definitive. L'esperienza pratica e un approccio metodico sono fondamentali per una diagnosi accurata. La vettura Peugeot 206 con motore KFW, immatricolata nel 2001 con 194.183 km, che presentava un codice P0200 non cancellabile e un minimo irregolare, è un esempio di come anche un singolo iniettore con una resistenza leggermente alterata possa generare problemi significativi.

La deduzione che la vettura Toyota Avensis 2.2 D4D del 2005, funzionante con una batteria sotto voltaggio (9-10V), abbia surriscaldato e bruciato la centralina degli iniettori è plausibile. La centralina che alimenta gli iniettori con impulsi di 85 Volt sottolinea la complessità e la specificità di questi sistemi.

In conclusione, affrontare l'errore P0200 richiede pazienza, attenzione ai dettagli e l'uso corretto degli strumenti diagnostici. La verifica sistematica dei componenti, partendo dall'alimentazione fino ad arrivare alla centralina, è la chiave per identificare e risolvere efficacemente il malfunzionamento del circuito iniettore.
