Sensore Velocità ABS Toyota Yaris: Sintomi, Cause e Soluzioni per una Frenata Sicura

Il sistema ABS (Anti-lock Braking System) rappresenta uno dei pilastri fondamentali della sicurezza attiva dei veicoli moderni, come la Toyota Yaris. La sua funzione primaria è impedire il bloccaggio delle ruote durante una frenata brusca o d'emergenza, garantendo al conducente la possibilità di mantenere il controllo direzionale del veicolo e riducendo significativamente il rischio di sbandate e incidenti. Dal 2004, l'ABS è diventato obbligatorio su tutte le auto nuove vendute in Europa, a testimonianza della sua importanza cruciale per la sicurezza stradale.

Quando sul cruscotto si accende una spia gialla con le lettere "ABS", non si tratta di un allarme rosso come una spia motore, ma è comunque un segnale che il sistema antibloccaggio delle ruote è stato disattivato a causa di un'anomalia rilevata dalla centralina. L'impianto frenante tradizionale continuerà a funzionare, permettendo di rallentare e fermare il veicolo. Tuttavia, in caso di frenata di emergenza, le ruote potrebbero bloccarsi, compromettendo la capacità di sterzare e di mantenere il controllo, specialmente su strade bagnate o ghiacciate. Non ignorare la spia ABS, poiché la sicurezza in frenata non è un optional.

Cosa sono i Sensori ABS e Come Funzionano

Il cuore del sistema ABS è costituito dai sensori di velocità ruota, o sensori giri ruota, installati su ogni mozzo. Questi sensori forniscono informazioni cruciali non solo per l'ABS, ma anche per altri sistemi di sicurezza e assistenza alla guida come ASR (Controllo di Trazione), ESP (Controllo Elettronico della Stabilità) o ACC (Cruise Control Adattivo). La rilevazione puntuale del numero di giri delle ruote in ogni condizione di guida è, infatti, alla base del corretto ed efficiente funzionamento di tali sistemi, che rientrano nelle dotazioni standard della stragrande maggioranza dei veicoli in circolazione. I dati rilevati dai sensori di giri delle ruote sono inoltre forniti dalla centralina ABS anche ad altri sistemi, tra cui cambio, sistemi motore e regolazione telaio.

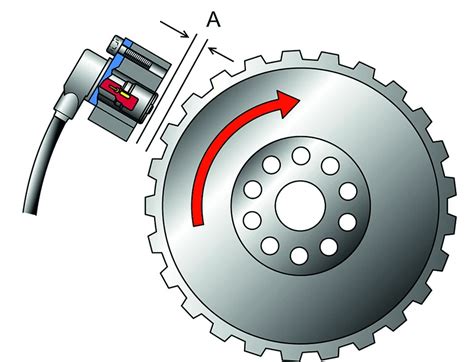

Esistono due principali tipologie di sensori ABS: attivi e passivi.

Sensori Passivi

I sensori passivi funzionano senza una tensione di alimentazione aggiuntiva. Sono installati sulla ruota fonica, collegata al mozzo o all'albero. Un magnete permanente è collegato al pin terminale con il suo avvolgimento. La rotazione della ruota fonica va a modificare il flusso magnetico e il campo magnetico variabile che si viene a creare induce nell'avvolgimento una tensione alternata che può essere misurata. L'ampiezza e la frequenza di tale tensione sono infatti correlate al numero di giri della ruota.

Sensori Attivi

Contrariamente al sensore passivo, il sensore giri ruota attivo è alimentato dalla centralina ABS ed è caratterizzato da un'elettronica integrata. In questo caso, è un anello multipolare, montato a sua volta in un anello di tenuta (dove sono montati magneti con polarità alternata) di un cuscinetto ruota, a fungere da ruota fonica. Le resistenze magnetoresistive presenti nell'elettronica del sensore rilevano il campo magnetico alternato creato dalla rotazione dell'anello. Tale segnale sinusoidale viene convertito dal sensore in un segnale digitale che verrà letto successivamente dalla centralina. Un cavo elettrico a due poli collega sensore e centralina, dove un cavo di alimentazione permette di trasmettere il segnale del sensore, mentre l'altro cavo fa da massa.

L'introduzione dei sensori attivi ha portato significativi vantaggi. In primo luogo, è possibile rilevare il numero di giri delle ruote anche in condizioni di bassissima velocità (quando l'auto sta partendo o si è quasi fermata), consentendo l'attivazione dei sistemi di slittamento della trazione (ASR) non appena si parte. I sensori Hall sono inoltre in grado di riconoscere se il veicolo sta andando in avanti o in retromarcia. I sensori attivi sono inoltre meno sensibili a interferenze elettromagnetiche, vibrazioni e sbalzi termici. Non essendoci ruote foniche, l'architettura del sistema risulta più semplice. I sensori attivi ruota sono entrati ampiamente a far parte degli equipaggiamenti standard dei veicoli a partire dalla fine degli anni Novanta.

Sintomi di un Sensore ABS Difettoso sulla Toyota Yaris

L'accensione della spia ABS sul cruscotto è il primo e più comune segnale di un problema al sensore ABS. Tuttavia, in alcuni modelli di auto, la velocità del veicolo viene calcolata proprio tramite i sensori ABS posteriori, quindi un sensore danneggiato può causare anche il malfunzionamento del tachimetro.

Altri sintomi che possono indicare un problema al sensore ABS o al sistema ABS in generale includono:

• Blocco delle ruote in frenata: Se il sistema ABS non funziona correttamente, le ruote potrebbero bloccarsi durante una frenata intensa.
• Pedale del freno che scatta continuamente durante la frenata: Questo può indicare un'attivazione improvvisa e inappropriata dell'ABS.
• Freni che non vengono rilasciati correttamente: In rari casi, un malfunzionamento dell'ABS può influire sul rilascio dei freni.
• Disattivazione di funzioni aggiuntive: Funzioni come ESP, ASR o PSM potrebbero disattivarsi completamente se il sistema ABS è compromesso.
• Vibrazioni nel pedale del freno: Questo può essere un sintomo di attivazione inattesa dell'ABS.

È importante notare che l'accensione della spia ABS può non essere correlata direttamente al sensore in tutti i casi, ma è sempre un'indicazione di un'anomalia nel sistema che richiede attenzione.

Cause Comuni di un Malfunzionamento del Sensore ABS

Nella nostra esperienza, l'80% delle anomalie ABS è causato da un sensore di velocità ruota difettoso. Tuttavia, una diagnosi superficiale potrebbe portare alla sostituzione errata del pezzo. Le cause di un sensore giri ruote difettoso possono essere molteplici:

• Danneggiamenti o interruzioni del cavo: Il cablaggio che collega il sensore alla centralina ABS può danneggiarsi a causa di usura, sfregamento contro altre parti o urti. I cablaggi montati nell'auto si muovono costantemente, ad esempio a causa di superfici stradali scarse. Questo crea attrito tra i cavi, le guaine si usurano, il che provoca che i cavi dell'unità ABS generino un cortocircuito.
• Cortocircuito interno: Un cortocircuito all'interno del sensore stesso può comprometterne il funzionamento.
• Accumulo di sporco: Residui di pastiglie dei freni, fango, ruggine o detriti possono accumularsi sulla punta magnetica del sensore o sulla ruota fonica, impedendo la lettura corretta dei valori. Un sensore ABS sporco può infatti compromettere la corretta rilevazione e trasmissione dei valori.
• Problema meccanico: Un gioco eccessivo del cuscinetto ruota o un danneggiamento della ruota del trasduttore (ruota fonica o magnetica) possono influenzare la lettura del sensore. Anelli fonici (corone dentate o magnetiche) sporchi o rotti sono tra le cause più comuni.
• Ossidazione: L'ossidazione dei contatti elettrici del sensore o del cablaggio può impedire la corretta trasmissione del segnale.
• Montaggio errato: Una distanza eccessiva tra il sensore e la ruota fonica a causa di un montaggio errato può causare letture imprecise.

Il piccolo impianto del sensore ruota è composto da tre elementi principali per ogni ruota: la ruota fonica, il sensore ruota ABS e il cablaggio fino alla centralina ABS. Un guasto in uno di questi componenti può causare l'accensione della spia ABS.

Diagnosi dei Guasti al Sistema ABS e ai Sensori Ruota

Quando la spia ABS si accende o la diagnosi segnala un errore sul sistema frenante, il primo sospetto cade quasi sempre sulla centralina ABS. Tuttavia, nella maggior parte dei casi, la causa del malfunzionamento si trova altrove, come nei sensori ruota o nel circuito di collegamento. Una diagnosi accurata è fondamentale per evitare sostituzioni inutili e costose.

Ecco una guida passo passo per diagnosticare correttamente i problemi legati ai sensori ruota e al sistema ABS:

1. Verifiche Preliminari Semplici

Prima di ricorrere a un professionista, ci sono alcune operazioni che si possono eseguire:

• Riavviare l'Auto: A volte, un'interferenza elettronica o un'anomalia temporanea possono causare l'accensione della spia. Prova a fermarti in un luogo sicuro, spegnere completamente il quadro strumenti, attendere un paio di minuti e riaccendere l'auto. Se la spia non si spegne dopo il riavvio, il problema risiede quasi certamente in un componente elettronico del sistema.
• Controllo Livello del Liquido dei Freni: Apri il cofano e individua la vaschetta del liquido freni (solitamente un piccolo serbatoio di plastica trasparente con un tappo giallo o nero, riportante un'icona dei freni). Il livello del fluido deve trovarsi tra le tacche MIN e MAX indicate sul lato. Se è basso, un rabbocco con il prodotto indicato nel manuale del veicolo può risolvere il problema, sebbene un livello basso possa anche indicare una perdita nell'impianto. ATTENZIONE: Se oltre alla spia ABS si accende anche la spia rossa del freno (o con un punto esclamativo), la situazione è critica. Questa combinazione indica un problema grave e generalizzato all'impianto frenante, come un livello del liquido pericolosamente basso o un malfunzionamento del ripartitore elettronico di frenata (EBD). In questo caso, la guida è estremamente pericolosa e si deve fermare immediatamente il veicolo e chiamare il carro attrezzi.
• Controllo della Batteria: Dopo che la diagnosi - effettuata collegando il tester alla presa OBD - ha individuato il guasto al sensore giri ruota, può essere opportuno, come prima operazione, andare a verificare la tensione della batteria. Eventuali problemi di alimentazione o cali di tensione potrebbero infatti tradursi in un malfunzionamento del sistema o in rilevazioni errate da parte del sensore.
• Controllo Fusibili e Cavi Visibili: Anche un rapido controllo alla scatola dei fusibili potrebbe essere utile per escludere un problema elettrico. Controlla i collegamenti elettrici visibili: un fusibile bruciato o un filo spezzato possono interrompere il circuito elettrico.
• Pulizia dei Sensori (solo se esperti): Se si ha un po' di esperienza, si può smontare la ruota e pulire i sensori ABS da sporco e detriti, facendo attenzione a non danneggiarli.

2. Diagnosi Professionale

Se le verifiche preliminari non risolvono il problema, è necessaria una diagnosi professionale presso un'officina.

• Diagnosi Elettronica Avanzata: Con uno scanner OBD (On-Board Diagnostics) il meccanico leggerà il codice errore specifico memorizzato nella centralina ABS, identificando con precisione il componente che segnala l'anomalia (es. "errore sensore ABS ruota anteriore destra"). La memorizzazione di un codice di guasto al sensore ABS potrebbe fugare ogni dubbio. Un adeguato tester di diagnosi è in grado di rilevare il malfunzionamento del sistema ABS fornendo la procedura per la verifica della sensoristica.
• Controllo Visivo Approfondito: Verificare che il sensore non presenti rotture, ossidazione o contaminazioni (olio, fango, ruggine). Ispezionare anche la ruota fonica per accertarsi che non sia danneggiata, sporca o ovalizzata.
• Verifica del Cablaggio: Misurare la continuità del filo e controllare eventuali falsi contatti sul connettore. Controllare anche il cablaggio dei sensori e dei connettori.
• Test Elettrico con Oscilloscopio: Questo è un passaggio cruciale. Misurare il segnale elettrico in uscita dal sensore per verificare se è corretto, intermittente o assente. La lettura dei segnali con oscilloscopio direttamente sulla morsettiera dell'ABS permette di visualizzare l'onda generata dal sensore e confrontarla tra le ruote. Un'irregolarità nella curva del segnale indica un difetto al sensore ABS. Se invece la curva non presenta irregolarità, occorre individuare ed eliminare altri guasti. In certi casi occorre verificare le tensioni di alimentazione e dei segnali con multimetro e oscilloscopio.
• Analisi Dinamica: Testare i valori in marcia con diagnosi attiva per verificare se tutti i sensori trasmettono la stessa velocità.
• Controllo Freno su Banco Prova a Rulli: Per verificare un eventuale squilibrio del disco freno che potrebbe causare in frenata una diversa velocità delle ruote "falsando" la misurazione dei giri ruote da inviare alla centralina.
• Altri Controlli: Controllo visivo del gioco del cuscinetto ruota e la sospensione dell'asse, oltre al controllo di pastiglie freni, liquido freni, pneumatici.

È fondamentale che il codice di guasto fornito potrebbe non indicare un danno diretto del componente, per cui prima di procedere alla sostituzione è opportuno verificare accuratamente il messaggio diagnostico e tutti i componenti coinvolti. Nel caso la diagnosi indichi dei guasti ai sensori ruota, prima di sostituire la centralina, è sempre consigliabile effettuare un controllo approfondito dei sensori ruota, un'ispezione della rete CAN e dei connettori. Spesso, malfunzionamenti segnalati come "errore ABS" sono in realtà causati da sensori ruota difettosi o sporchi, ruote foniche danneggiate o ovalizzate, o cablaggi interrotti o ossidati, e solo in ultima analisi dalla centralina ABS stessa. Molte centraline inviate come "guaste" in laboratorio risultano perfettamente integre: il vero problema era un sensore, una ruota fonica o un cablaggio. Inoltre, prima di sostituire i sensori ABS, verifica che siano effettivamente malfunzionanti! Spesso succede che si cambino tutti i sensori perché "è la cosa che costa meno", senza che siano state fatte opportune verifiche di funzionamento.

Soluzioni e Riparazione del Sensore ABS

Una volta individuata la causa del malfunzionamento, si può procedere alla riparazione. Gli interventi riparativi che riguardano l'impianto frenante devono far riferimento alle prescrizioni tecniche previste dal costruttore del veicolo e alle istruzioni di montaggio del prodotto che si andrà a sostituire.

Sostituzione del Sensore ABS

Quando si sostituisce il sensore giri ruota, è consigliabile seguire alcuni semplici passi per assicurare l'efficacia dell'intervento:

1. Pulizia Accurata: Pulire accuratamente la sede del sensore ABS.
2. Posizionamento e Fissaggio: Una volta posizionato il sensore, verificare il fissaggio del cavo del sensore.
3. Coppia di Serraggio: Utilizzare la chiave dinamometrica attenendosi alla coppia di serraggio prevista dal costruttore.
4. Eliminazione del Guasto e Test: Eliminare il guasto memorizzato nella centralina tramite lo strumento diagnostico e procedere con un giro di prova (con lo strumento diagnostico sempre collegato) per controllare il segnale del numero di giri ruota e i vari parametri analizzati.

Riparazione della Centralina ABS

Se la diagnosi conferma un guasto alla centralina ABS, la revisione dell'unità può essere una soluzione valida ed economica. ACtronics offre soluzioni di revisione per oltre 2500 unità ABS. È importante notare che queste aziende lavorano solo con officine ed operatori del settore auto. Se si è un privato, si può chiedere al proprio garage locale di contattarli.

Costi di Riparazione

I costi per la riparazione del sistema ABS possono variare molto in base al tipo di guasto e al modello dell'auto.

• Sensore sporco o fusibile bruciato: Generalmente un costo contenuto, spesso solo la manodopera per la pulizia o la sostituzione di un fusibile (circa 30-60 minuti di lavoro).
• Sensore danneggiato o cablaggio interrotto: Il costo di un sensore può variare, più il costo della manodopera per la sostituzione e la diagnosi elettronica.
• Guasto alla centralina ABS o alla pompa idraulica: Queste sono le riparazioni più costose.

Prima di acquistare un sensore nuovo, chiedi al tuo meccanico di verificare che non sia semplicemente sporco. Residui di pastiglie dei freni, fango o ruggine possono accumularsi sulla punta magnetica del sensore, impedendo la lettura corretta del "ruotino fonico".

Si può guidare con la Spia ABS Accesa?

Dipende dalla situazione. Se è accesa solo la spia ABS, si può continuare a guidare, ma con estrema prudenza. L'impianto frenante tradizionale continuerà a funzionare, ma l'assistenza anti-bloccaggio sarà disattivata. Questo significa che, in caso di frenata brusca, le ruote potrebbero bloccarsi, soprattutto su strade bagnate o scivolose.

Quando la situazione diventa pericolosa? Se oltre alla spia ABS si accende anche la spia rossa del freno (o con punto esclamativo), la situazione è molto più grave. Questo indica un possibile guasto all'intero impianto frenante. In questo caso, fermarsi immediatamente in un luogo sicuro e chiamare il carro attrezzi. Guidare con una spia del cruscotto in ABS illuminata può non solo essere pericoloso, ma in alcuni casi può anche causare il rifiuto dell'auto durante la revisione. Questo è il caso delle auto con una prima autorizzazione (DET) dopo il 31-12-2017.

Prevenzione dei Guasti al Sensore ABS

Evitare che la spia ABS si accenda non è difficile: basta un po' di manutenzione regolare e qualche piccolo accorgimento.

• Controlla sensori e cablaggi durante i tagliandi: Il fango, i detriti o un filo danneggiato possono far accendere la spia.
• Cambia il liquido dei freni ogni due anni: Con il tempo assorbe umidità e perde la sua efficacia.
• Fai attenzione a buche e detriti: Un urto nella zona della ruota può danneggiare il sensore ABS.

Il sistema ABS è complesso ma logico: un segnale errato da un singolo sensore può far credere che sia la centralina a non funzionare. Capire dove nasce il problema è il primo passo per risolverlo in modo rapido ed economico.
