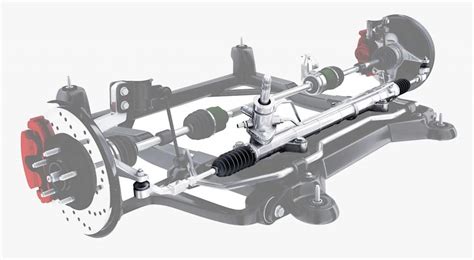

Esploso dello Sterzo del Sametto: Guida Completa alla Manutenzione e ai Componenti

Il Sametto, un trattore che ha lasciato un segno nella storia dell'agricoltura, continua ad essere un punto di riferimento per molti appassionati e professionisti del settore. La sua robustezza e affidabilità sono leggendarie, ma, come ogni macchina, richiede attenzione e manutenzione, in particolare per componenti critici come il sistema di sterzo. La comprensione dell'esploso dello sterzo e dei suoi elementi è fondamentale per garantire la sicurezza e la funzionalità del mezzo, prolungandone la vita operativa e preservandone il valore.

Origini e Documentazione Storica del Sametto

Il Sametto è un nome che evoca una serie di modelli di trattori prodotti da SAME (Società Accomandita Motori Endotermici), un'azienda italiana con una lunga tradizione nella costruzione di macchine agricole. La documentazione storica disponibile offre uno spaccato interessante sull'evoluzione di questi veicoli e sulla cura con cui venivano progettati e mantenuti.

Per esempio, il SAMETTO 18 HP - Catalogo Parti di Ricambio, risalente al settembre 1957, rappresenta una delle prime attestazioni significative. Questo catalogo fornisce dettagli preziosi sui componenti originali, essenziali per chi oggi si occupa del restauro o della riparazione di questi modelli storici. Successivamente, si trovano il SAMETTO 120 HP21 - Catalogo Parti di Ricambio del maggio 1960 e il SAMETTO 120 HP 22 - Catalogo Parti di Ricambio del 1962. Questi cataloghi non solo elencano le parti di ricambio, ma offrono anche una panoramica delle modifiche e degli aggiornamenti introdotti nei diversi modelli, testimoniando un'evoluzione continua nella progettazione e nella meccanica.

Un'altra risorsa fondamentale è il SAME 360 - Catalogo Parti di Ricambio, disponibile in diverse edizioni (I ed. 11/69, II ed. 11/69, III ed. Sez. 6). Questo catalogo, datato novembre 1969, è multilingue (italiano, francese, inglese, tedesco, spagnolo) e include informazioni specifiche per i motori DA 1153, facendo riferimento a una sezione dedicata. All'interno di questa sezione, è possibile trovare un fascicolo di un'edizione precedente, datata 1966, che evidenzia ulteriormente la ricchezza e la profondità della documentazione disponibile. Questi documenti sono doni preziosi, spesso ricevuti da privati, che contribuiscono a mantenere viva la storia e la conoscenza tecnica di questi trattori.

La documentazione non si limita ai soli cataloghi di ricambi. Esistono anche manuali d'officina e supplementi che coprono aspetti più specifici della manutenzione e della riparazione. Ad esempio, il IDROGUIDA - manuale di officina e il MOTORE 1154 - manuale di officina, entrambi supplementi che vanno dal 1969 al 1972, sono cruciali per la comprensione dei sistemi idraulici e dei motori specifici di quel periodo. Questi supplementi, come quello relativo alla pompa iniezione del LEONE 70 o la Stazione automatica di controllo per CENTAURO-LEONE, dimostrano l'attenzione ai dettagli e la complessità tecnologica raggiunta dai trattori SAME dell'epoca.

Questi manuali e cataloghi sono strumenti indispensabili per chiunque voglia eseguire una manutenzione accurata o un restauro fedele, permettendo di identificare correttamente i componenti, comprendere le procedure di montaggio e smontaggio, e risolvere problemi specifici che potrebbero sorgere con l'usura o il tempo.

Componenti Chiave dello Sterzo del Sametto

Il sistema di sterzo di un trattore, incluso il Sametto, è un complesso insieme di componenti che lavorano in armonia per permettere al veicolo di cambiare direzione. Comprendere ogni parte è essenziale per la diagnosi di eventuali problemi e per la corretta manutenzione. In un trattore come il Sametto, lo sterzo può essere di tipo meccanico o, nei modelli più avanzati, assistito da sistemi idraulici (idroguida).

I componenti principali includono:

• Volante: L'interfaccia principale tra il conducente e il sistema di sterzo. Trasmette il movimento rotatorio alle aste di sterzo.
• Colonna dello sterzo: L'albero che collega il volante al meccanismo di sterzo vero e proprio. Può essere telescopica o fissa.
• Scatola dello sterzo (o riduttore di sterzo): Questo è il cuore del sistema di sterzo meccanico. Trasforma il movimento rotatorio della colonna dello sterzo in un movimento lineare o angolare che aziona le aste di sterzo. Al suo interno si trovano ingranaggi (a vite senza fine e settore dentato, o a ricircolo di sfere) che riducono lo sforzo necessario per girare le ruote e aumentano la precisione. È qui che spesso si manifesta il gioco eccessivo nello sterzo.
• Bracci dello sterzo (pitman arm): Connessi alla scatola dello sterzo, trasferiscono il movimento alle bielle di sterzo.
• Bielle di sterzo (tiranti): Sono le aste che collegano i bracci dello sterzo alle leve di sterzo delle ruote. Regolabili in lunghezza per impostare la convergenza delle ruote.
• Fusi a snodo (o perni a fuso): Supportano le ruote anteriori e permettono loro di ruotare attorno a un asse verticale per cambiare direzione.
• Leve di sterzo (steering arms): Collegate ai fusi a snodo, ricevono il movimento dalle bielle di sterzo e fanno ruotare le ruote.
• Giunti sferici (testine di sterzo): Sono snodi flessibili presenti alle estremità delle bielle di sterzo e dei bracci, che consentono il movimento angolare e assorbono le vibrazioni. Sono un punto comune di usura.
• Assale anteriore: La struttura portante su cui sono montati i fusi a snodo e le ruote anteriori.

Nel caso di sistemi con idroguida, si aggiungono componenti come:

• Pompa idraulica: Genera la pressione dell'olio necessaria per l'assistenza.
• Cilindro idraulico (o attuatore): Un cilindro che, spinto dall'olio in pressione, assiste il movimento delle ruote, riducendo lo sforzo sul volante.
• Valvola di controllo (o distributore idraulico): Dirige il flusso dell'olio al cilindro in base alla direzione e all'intensità del movimento del volante. Il IDROGUIDA - manuale di officina del 1969-1972 è un riferimento essenziale per i trattori SAME dotati di questo sistema, fornendo dettagli specifici sul suo funzionamento e manutenzione.

La sinergia di questi componenti assicura che il trattore risponda in modo preciso ai comandi del conducente, un aspetto cruciale per la sicurezza e l'efficienza durante le operazioni agricole.

Problematiche Comuni e Soluzioni Nello Sterzo del Sametto

I sistemi di sterzo dei trattori, specialmente quelli più datati come il Sametto, possono presentare diverse problematiche legate all'usura, alla mancanza di manutenzione o a guasti specifici. Comprendere queste problematiche e le relative soluzioni è fondamentale per la sicurezza e l'efficienza operativa del mezzo.

Gioco Eccessivo dello Sterzo

Uno dei problemi più comuni è il gioco eccessivo nello sterzo. Quando si avverte un "vuoto" significativo nel volante prima che le ruote inizino a girare, è probabile che ci sia un'usura in uno o più componenti.Le cause possono essere molteplici:

• Usura delle testine di sterzo: Le testine di sterzo, che sono giunti sferici, sono soggette a usura a causa delle sollecitazioni e delle vibrazioni. Un gioco eccessivo qui si manifesta con un movimento lasco delle bielle di sterzo. La soluzione è la sostituzione delle testine usurate.
• Usura nella scatola dello sterzo: Gli ingranaggi interni alla scatola dello sterzo possono consumarsi nel tempo, creando gioco. In alcuni casi, come suggerito dal riferimento "Domani provo a controllare se a lato opposto dell’albero porta braccio c’è qualche registro", potrebbe esserci un meccanismo di registro per compensare l'usura. La regolazione di questo registro può ridurre il gioco, ma se l'usura è eccessiva, potrebbe essere necessaria una revisione o la sostituzione della scatola. I cataloghi parti di ricambio del Sametto, come quelli del 1957 o del 1960, sono cruciali per identificare le parti corrette.
• Usura dei perni a fuso: Anche i perni su cui ruotano le ruote anteriori possono usurarsi, creando gioco. La sostituzione dei perni e delle boccole è la soluzione.
• Fissaggi allentati: Bulloni e dadi che fissano i vari componenti dello sterzo (ad esempio, la scatola dello sterzo al telaio, i bracci alle bielle) possono allentarsi, creando gioco. È essenziale controllare e serrare tutti i fissaggi con la coppia di serraggio specificata nel manuale d'officina.

Difficoltà nello Sterzare o Sterzo "Duro"

Uno sterzo che richiede uno sforzo eccessivo per essere girato può indicare diversi problemi:

• Mancanza di lubrificazione: I vari snodi e perni del sistema di sterzo richiedono una lubrificazione regolare. La mancanza di grasso può aumentare l'attrito e rendere lo sterzo più duro. È fondamentale seguire il programma di lubrificazione indicato nel manuale di uso e manutenzione.
• Pressione pneumatici insufficiente: La pressione corretta degli pneumatici anteriori influisce notevolmente sulla facilità di sterzata. Una pressione troppo bassa aumenta la superficie di contatto e l'attrito.
• Problemi all'idroguida (se presente): Se il Sametto è dotato di idroguida, uno sterzo duro può essere causato da:
  • Livello basso o olio contaminato: L'olio idraulico deve essere al livello corretto e pulito. L'olio vecchio o contaminato può ridurre l'efficienza della pompa e del cilindro.
  • Guasto della pompa idraulica: La pompa potrebbe non generare sufficiente pressione.
  • Problemi alla valvola di controllo: La valvola potrebbe non dirigere correttamente il flusso dell'olio.
  • Cilindro idraulico difettoso: Il cilindro potrebbe avere perdite interne o blocchi. Il IDROGUIDA - manuale di officina è indispensabile per la diagnosi e la riparazione di questi sistemi.

Vibrazioni o Rumori Anomali

Vibrazioni o rumori provenienti dallo sterzo possono essere sintomi di problemi più gravi:

• Componenti allentati o danneggiati: Come menzionato, bulloni allentati o componenti usurati possono causare vibrazioni.
• Problemi ai cuscinetti delle ruote: Cuscinetti delle ruote anteriori usurati o danneggiati possono generare rumori e vibrazioni che si trasmettono allo sterzo.
• Squilibrio delle ruote: Se le ruote non sono bilanciate, possono causare vibrazioni a determinate velocità.
• Danni all'assale anteriore: Un assale anteriore piegato o danneggiato può influenzare la geometria dello sterzo e causare problemi.

Per tutti questi problemi, la consultazione dei manuali specifici per i modelli di Sametto, come i cataloghi parti di ricambio e i manuali d'officina, è di primaria importanza. Questi documenti non solo aiutano nell'identificazione delle parti, ma spesso contengono anche schemi di montaggio, specifiche tecniche e procedure di regolazione.

Manutenzione e Regolazione dello Sterzo

Una corretta manutenzione e una regolazione periodica del sistema di sterzo sono cruciali per la sicurezza e la longevità del Sametto. Molti problemi possono essere prevenuti o risolti con interventi tempestivi.

Punti di Controllo Regolari

La routine di controllo dovrebbe includere:

• Verifica del gioco del volante: Con il trattore spento e le ruote anteriori sollevate o su una superficie piana, provare a muovere il volante a sinistra e destra senza che le ruote si muovano. Un gioco eccessivo richiede un'indagine più approfondita.
• Ispezione visiva dei componenti: Controllare tutte le bielle, i bracci, le testine di sterzo e i fusi a snodo per segni di usura, crepe, deformazioni o fissaggi allentati. Prestare attenzione anche alle cuffie parapolvere delle testine, che se danneggiate possono permettere l'ingresso di sporco e acqua, accelerando l'usura.
• Lubrificazione: Ingrassare tutti i punti indicati nel manuale di uso e manutenzione. Questo include testine di sterzo, perni a fuso e, in alcuni casi, la scatola dello sterzo. L'uso di un grasso appropriato è fondamentale.
• Controllo della pressione degli pneumatici: Mantenere la pressione corretta negli pneumatici anteriori non solo migliora la manovrabilità, ma riduce anche lo sforzo sul sistema di sterzo.
• Controllo del livello e della qualità dell'olio idraulico (per idroguida): Se presente, controllare il serbatoio dell'olio dell'idroguida per assicurarsi che il livello sia tra il minimo e il massimo. Controllare anche il colore dell'olio: se è scuro o presenta particelle, potrebbe essere necessario cambiarlo e pulire il filtro.

Regolazione del Gioco della Scatola dello Sterzo

Nel caso di gioco eccessivo nella scatola dello sterzo, alcuni modelli di Sametto potrebbero avere un meccanismo di regolazione. Come menzionato nell'informazione fornita dall'utente, "Domani provo a controllare se a lato opposto dell’albero porta braccio c’è qualche registro". Questo registro solitamente permette di compensare l'usura degli ingranaggi interni.

• Procedura di regolazione: La regolazione deve essere eseguita con cautela e seguendo le indicazioni del manuale d'officina specifico per il modello. Generalmente, si tratta di serrare una vite o un dado di regolazione che agisce sulla spinta degli ingranaggi. L'obiettivo è eliminare il gioco senza creare eccessiva durezza o attrito, che potrebbe portare a un'usura accelerata. Una regolazione eccessiva può danneggiare il meccanismo.
• Importanza del manuale: Il Manuale d’officina o i Supplementi come quello relativo alla Stazione di controllo (1969-1972) o al CENTAURO-LEONE - Supplemento manuale d’officina relativo alla Stazione automatica di controllo (1970-1972) sono strumenti indispensabili per queste operazioni. Essi forniscono schemi dettagliati, tolleranze e procedure passo-passo.

Regolazione della Convergenza

La convergenza delle ruote anteriori è fondamentale per la stabilità, l'usura degli pneumatici e la manovrabilità del trattore. Se la convergenza non è corretta, il trattore tenderà a "tirare" da un lato o l'altro, e gli pneumatici si usureranno in modo anomalo.

• Come si regola: La convergenza si regola solitamente agendo sulla lunghezza delle bielle di sterzo. Queste bielle hanno spesso un sistema di filettatura e controdadi che permette di allungarle o accorciarle, modificando l'angolazione delle ruote.
• Misurazione: La misurazione della convergenza richiede strumenti specifici o, in assenza, un metodo empirico ma accurato che prevede la misurazione della distanza tra i bordi anteriori e posteriori dei cerchioni delle ruote all'altezza del centro dell'asse. La differenza tra queste due misurazioni indica la convergenza. I valori specifici sono riportati nel manuale tecnico del trattore.

Una manutenzione regolare e una pronta attenzione ai primi segni di problemi non solo mantengono il Sametto in condizioni ottimali, ma contribuiscono anche a prevenire guasti più gravi e costosi, garantendo anni di servizio affidabile. I "Dono del sig." indicano la provenienza di gran parte di queste preziose informazioni, sottolineando l'importanza della condivisione della conoscenza per la conservazione di questi mezzi storici.

Questioni Idrauliche Connesse: Il Sollevatore SAC e le Perdite d'Olio

Oltre allo sterzo, l'informazione fornita dall'utente solleva altre questioni importanti legate ai sistemi idraulici del Sametto, in particolare il sollevatore SAC e le perdite d'olio, che meritano un'analisi approfondita data la loro interconnessione con la funzionalità generale del trattore.

Il Sollevatore SAC: Rumori della Pompa e Capacità di Sollevamento

Il sollevatore posteriore, spesso denominato SAC (Sistema Automatico di Controllo), è un componente vitale per l'utilizzo di attrezzi agricoli. La segnalazione di forti rumori dalla pompa a martinetti all'interno della SAC quando si solleva un carico maggiore del solito è una preoccupazione comune.

• Il "Normale" Rumore: È vero che in molte macchine agricole, specialmente quelle più datate, la pompa idraulica può emettere rumori più intensi sotto sforzo elevato. Questo può essere dovuto al regime di funzionamento della pompa, alla cavitazione (formazione di bolle di vapore nell'olio a causa di cadute di pressione), o semplicemente al design meno raffinato delle pompe di una volta rispetto a quelle moderne. Il fatto che sia "normale" non significa necessariamente che sia ottimale, ma indica che il sistema sta lavorando al limite delle sue capacità.
• Cause Potenziali di Rumore Eccessivo: Se il rumore è anomalo o particolarmente forte, potrebbero esserci altre cause:
  • Livello dell'olio insufficiente: Un livello basso può causare cavitazione e rumore.
  • Olio idraulico vecchio o contaminato: L'olio degradato perde le sue proprietà lubrificanti e anti-schiuma, aumentando il rumore e l'usura.
  • Filtro dell'olio intasato: Un filtro sporco restringe il flusso dell'olio verso la pompa, costringendola a lavorare più duramente.
  • Usura della pompa: Con il tempo, le pompe possono usurarsi, perdendo efficienza e diventando più rumorose.
  • Aria nel circuito: Bolle d'aria nell'olio possono causare rumore e spugnosità nel sollevamento.
• Come Alzare Più Peso Senza Sforzo Eccessivo: La domanda su come aumentare la capacità di sollevamento senza sforzare eccessivamente la pompa è complessa.
  • Verifica delle Specifiche: Innanzitutto, è fondamentale conoscere la capacità massima di sollevamento del Sametto e della pompa in questione. I manuali d'uso e manutenzione, come il Utilisation et entretien per i modelli Diamond (sebbene più recenti, indicano la tipologia di documentazione esistente), o specifici manuali per il Sametto, dovrebbero fornire queste informazioni.
  • Manutenzione Preventiva: Assicurarsi che il sistema idraulico sia in perfette condizioni: olio pulito e al livello corretto, filtri non intasati. Un sistema ben mantenuto lavora con maggiore efficienza.
  • Revisione o Sostituzione della Pompa: Se la pompa è molto vecchia e usurata, una revisione professionale o la sostituzione con una nuova (o rigenerata) potrebbe essere l'unica soluzione per ripristinare la sua piena efficienza.
  • Considerazioni sulla Potenza: La capacità di sollevamento è intrinsecamente legata alla potenza erogata dal motore e alla pressione che la pompa riesce a generare. Migliorare significativamente la capacità oltre le specifiche originali del trattore potrebbe richiedere modifiche strutturali o l'installazione di componenti sovradimensionati, il che è spesso sconsigliato e può compromettere altri aspetti del trattore.
  • Utilizzo Accorto: Evitare di sollevare carichi che superano la capacità nominale del trattore. Se si necessita regolarmente di sollevare pesi maggiori, potrebbe essere più indicato un trattore con capacità idrauliche superiori.
  • I Distributori Idraulici Ausiliari - Manuale d’officina del 1973 febbraio, sebbene non specifico per il Sametto, indicano la complessità e le possibilità di espansione dei sistemi idraulici SAME dell'epoca, suggerendo che per alcuni modelli potrebbero esserci stati supplementi o opzioni per migliorare le performance idrauliche.

Perdita d'Olio dalla "Culla" sotto il Motore

La perdita d'olio nella "culla" sotto il motore, nella zona delle ruote posteriori, da una "piastrina di lamiera con dado a farfalla", uguale sull'altro lato del blocco motore, è un problema che richiede attenzione immediata. Le perdite d'olio non solo sporcano l'ambiente e il trattore, ma possono indicare problemi più seri e portare a livelli insufficienti di lubrificazione o raffreddamento.

• Identificazione della Fonte: La descrizione "piastrina di lamiera con dado a farfalla" è piuttosto specifica. Questa piastrina potrebbe essere un coperchio di ispezione, un tappo di accesso, o parte di un sistema di recupero olio.
  • Punti Comuni di Perdita in Quella Zona:
    • Coperchio coppa dell'olio: Se la "culla" si riferisce all'area sotto il carter motore, la perdita potrebbe provenire dalla guarnizione della coppa dell'olio o dal tappo di scarico.
    • Guarnizioni dell'albero motore o della trasmissione: Le guarnizioni degli alberi, come il paraolio posteriore dell'albero motore o le guarnizioni degli assi della trasmissione, sono punti comuni di perdita.
    • Componenti idraulici: Se c'è un componente idraulico in quella zona (ad esempio, parte del sistema di sollevamento o della trasmissione idraulica), la perdita potrebbe essere da una guarnizione, da un raccordo allentato o da un componente danneggiato.
    • Coperchi di ispezione: Alcuni motori o trasmissioni hanno coperchi di accesso o piastre di ispezione. Le guarnizioni sotto queste piastrine possono deteriorarsi nel tempo. Il "dado a farfalla" suggerisce un accesso relativamente facile, il che rafforza l'ipotesi di un coperchio di ispezione o di un elemento di chiusura.
• Azione Correttiva:
  • Pulizia: Pulire accuratamente l'area per identificare la fonte esatta della perdita. L'olio può viaggiare e la fonte effettiva potrebbe non essere dove appare inizialmente.
  • Serrare: Controllare se il dado a farfalla è ben serrato. A volte, un semplice serraggio può risolvere il problema se la guarnizione è ancora in buone condizioni.
  • Sostituzione della Guarnizione: Molto probabilmente, la guarnizione sotto la piastrina si è indurita o danneggiata. La soluzione più comune è la sostituzione della guarnizione con una nuova. I cataloghi parti di ricambio del Sametto, come quelli del 1957, 1960 o 1962, saranno indispensabili per identificare la guarnizione corretta e il codice del pezzo.
  • Ispezione dei Componenti Interni: Se la piastrina copre un accesso a componenti interni, potrebbe essere necessario ispezionare ciò che si trova al di sotto per assicurarsi che non ci siano altri danni o usure che contribuiscono alla perdita.

La risoluzione di queste problematiche idrauliche è tanto importante quanto la cura dello sterzo, poiché tutti i sistemi contribuiscono all'efficienza e alla sicurezza complessiva del trattore Sametto. La documentazione storica fornita, pur non essendo sempre specifica per ogni singola problematica, offre un quadro generale delle risorse disponibili per chiunque si impegni nella manutenzione di questi mezzi.
