Estrattore Audio HDMI ARC: Una Guida Completa per l'Home Cinema

L'interfaccia multimediale ad alta definizione, meglio conosciuta con l'acronimo HDMI, è diventata ormai parte integrante del mondo dell'home cinema. Al momento della sua introduzione nel 2003, tutti gli appassionati del cinema ne furono più che entusiasti. Questo perché HDMI permetteva finalmente una semplificazione in termini di cablaggio dei dispositivi di riproduzione e offriva una migliore qualità dell'immagine e del suono. Oggi è ancora una delle interfacce digitali più usate per trasmettere contemporaneamente e con un solo cavo i segnali audio e video ad alta definizione.

I cavi HDMI collegano l'uscita di sorgenti ad alta definizione (dispositivi di streaming, soundbar, console da gioco, ecc.) all'ingresso di uno schermo ad alta definizione, come una TV o un proiettore HD. Data la diffusione di questo tipo di dispositivi, è probabile che tu abbia già utilizzato un cavo HDMI per collegare i dispositivi che usi quotidianamente senza saperlo.

Comprendere la Tecnologia HDMI: Alta Definizione, Multimediale, Interfaccia

Per capire in cosa consiste e come funziona la tecnologia HDMI, conviene iniziare dal significato dell'acronimo:

Alta definizione (HD): Le TV di alta gamma più recenti offrono audio e immagini estremamente nitidi. Tuttavia, a una qualità maggiore corrisponde un volume di dati più elevato, e non tutti i cavi o le connessioni sono in grado di trasferire una tale quantità di dati dalla sorgente alla TV, mantenendo la velocità e fornendo la larghezza di banda necessarie per garantire prestazioni ottimali. Per risolvere questo problema è stata sviluppata la tecnologia HDMI, che a ogni nuova versione incrementa la larghezza di banda per rimanere al passo con il costante miglioramento della qualità audio e video.

Multimediale (M): Nel contesto della tecnologia HDMI, “multimediale” si riferisce alla possibilità di trasferire più di un tipo di formati multimediali, in particolare i formati video non compressi e l'audio multicanale. Per questo parliamo di interfaccia multimediale.

Interfaccia (I): Un’interfaccia è essenzialmente una connessione tra due dispositivi, è il punto in cui avviene la comunicazione e vengono trasferiti i dati. In questo caso, la tecnologia HDMI è l'interfaccia tra il dispositivo di ingresso (la sorgente dei contenuti) e il dispositivo di uscita (l'apparecchiatura che riproduce o mostra i contenuti).

Immagina di voler connettere alla TV una sorgente audio e video: potrebbe essere un dispositivo di streaming (come Roku o Apple TV), una moderna console da gioco (come Playstation o Xbox) o un lettore Blu-ray. Ti servirà un’interfaccia (ossia una connessione fisica) che ti permetta di trasferire il contenuto multimediale (l’audio e il video), ma non tutte le interfacce sono adatte. Per ottenere l’alta definizione che è ormai standard per le TV, i proiettori e gli altri dispositivi per l’intrattenimento moderni, è necessaria un’interfaccia in grado di trasferire un’enorme quantità di dati a una velocità elevatissima. Unendo i termini evidenziati si ottiene: interfaccia multimediale ad alta definizione, ossia il significato dell'acronimo HDMI. È un'interfaccia ampiamente usata per trasferire i segnali digitali audio e video tra dispositivi e permette di eliminare un buon numero di cavi raggruppando più segnali in una sola connessione.

Tipi di Cavi HDMI e Velocità di Trasferimento

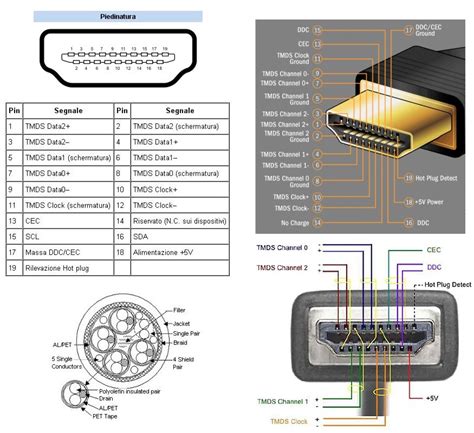

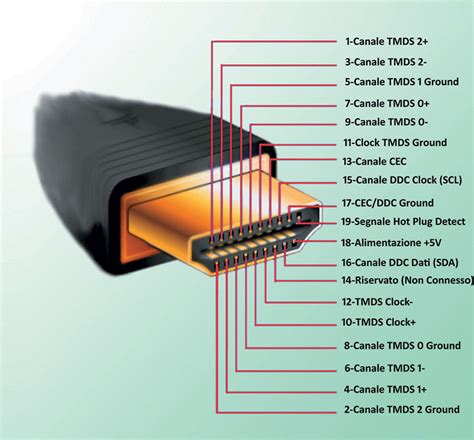

È possibile utilizzare i cavi HDMI per trasmettere segnali audio e video digitali non compressi tra dispositivi compatibili. Il cavo HDMI Standard da 14 mm (Tipo A) ha due connettori maschi a 19 pin che si collegano ai connettori femmina dei dispositivi. I cavi HDMI Standard sono disponibili in varie lunghezze, ma in generale il trasferimento dei dati avviene più velocemente se il cavo è più corto. Superati all’incirca i 10 metri, il segnale inizia a perdere potenza. Come regola generale: il segnale rimane inalterato con una lunghezza del cavo fino a 5 metri, mentre per lunghezze fino a 20 metri bisognerà scendere a piccoli compromessi. Da una lunghezza di circa 20 metri, invece, la trasmissione tramite HDMI si indebolisce, a volte anche considerevolmente - l’immagine e il suono potrebbero venir riprodotti in una qualità peggiore e la trasmissione potrebbe interrompersi completamente.

Le nuove versioni dei cavi HDMI permettono di ottenere velocità di trasferimento dei dati più elevate. Sono cavi simili a quelli HDMI Standard, ma sono contrassegnati dalla dicitura High Speed o Ultra High Speed. Entrambi offrono prestazioni migliori rispetto ai cavi Standard, ma per ottenere un’esperienza ottimale con i componenti HDMI 2.1 più recenti, ti consigliamo di scegliere un cavo Ultra High Speed. Tieni presente, però, che anche se i cavi più recenti sono compatibili con tutte le tecnologie HDMI precedenti, e potrai quindi utilizzarli con dispositivi che supportano versioni HDMI meno recenti, il cavo non può aumentare la velocità massima di trasferimento dei dispositivi.

Nota: esistono anche altri tipi di connettori HDMI (di tipo B, C, D ed E), ma si utilizzano per altri dispositivi, come gli smartphone, le fotocamere e i sistemi di intrattenimento delle auto. In questo articolo prendiamo in considerazione solo il tipo A, perché è il connettore standard per i dispositivi di intrattenimento domestico.

HDMI ARC: Il Canale di Ritorno Audio

Nella sigla HDMI ARC, l’acronimo ARC significa “canale audio di ritorno”. L'acronimo ARC sta per Audio Return Channel, il “canale di ritorno audio”. ARC è supportato dalla versione HDMI 1.4, da quasi tutti i televisori e serve a semplificare ancora di più il collegamento tra sistema home cinema e televisore. Con HDMI ARC, un dispositivo connesso può sia ricevere segnali audio da un lettore che rimandarli indietro, e questo tramite lo stesso cavo. Il risultato: non è necessario utilizzare due cavi separati, per segnale in uscita e in entrata.

Se usi una TV con una soundbar o con un ricevitore audio, questa funzionalità permette di ridurre il numero di cavi necessari per il collegamento. Senza la funzionalità ARC, sono necessari tre cavi: un cavo HDMI per connettere il dispositivo sorgente al sistema audio, un altro cavo HDMI per connettere il sistema audio alla TV, e un cavo ottico/audio per connettere l'uscita della TV al sistema audio. Con un cavo HDMI ARC puoi eliminare quest’ultimo cavo, perché non solo connette il sistema audio alla TV, ma trasmette anche l'audio in uscita dalla TV al sistema audio. È come sostituire due strade a senso unico con una strada a doppio senso per i dati.

Se vuoi utilizzare solo gli speaker della TV, la tecnologia ARC non è necessaria. Tuttavia, se vuoi collegare uno speaker esterno, la funzionalità ARC consente di usare un cavo in meno e migliora anche la qualità audio del segnale, trasmettendolo in tutte e due le direzioni (dallo speaker e verso lo speaker).

Come mostra il grafico sotto, il televisore riceve immagini e suoni tramite antenna o cavo e inoltra i segnali al ricevitore AV o all'amplificatore tramite HDMI. L'amplificatore invia poi i segnali audio agli altoparlanti. È possibile utilizzare le funzioni di HDMI-ARC con qualsiasi cavo HDMI. Per connettere un lettore Blu-ray o una sorgente di contenuti con una risoluzione video di almeno 1080p, è meglio scegliere un cavo HDMI High Speed o più veloce. Prima di correre a comprare il cavo, però, controlla la confezione della soundbar, perché molte includono già il cavo HDMI ARC.

Tieni presente che anche i dispositivi che vuoi connettere tra di loro devono supportare lo standard HDMI ARC. Se sono compatibili, la porta della TV o del dispositivo sorgente sarà contrassegnata dalla dicitura “ARC”.

HDMI eARC: L'Evoluzione del Canale di Ritorno Audio

Da HDMI 2.1 in poi, ARC evolve in eARC (Enhanced Audio Return Channel) con possibilità completamente ampliate. Nella sigla HDMI eARC, l’acronimo eARC significa “canale di ritorno audio migliorato”. Lo standard eARC è stato introdotto con l’ultima versione della tecnologia HDMI (HDMI 2.1). Funziona come un cavo HDMI ARC, ma offre una larghezza di banda maggiore. Da questo momento in poi è possibile ottenere larghezza di banda e velocità significativamente più elevate durante il trasferimento dei dati. Anche la qualità dell’audio e dell’immagine migliorano con eARC, non essendo più necessaria la compressione dei dati.

Permette quindi di supportare tecnologie audio surround di qualità più elevata. Ad esempio, anche se è possibile riprodurre la maggior parte dei contenuti audio in Dolby Atmos con un cavo HDMI ARC, per riprodurre l’audio lossless Dolby Atmos con codec Dolby TrueHD è necessario un cavo HDMI eARC.

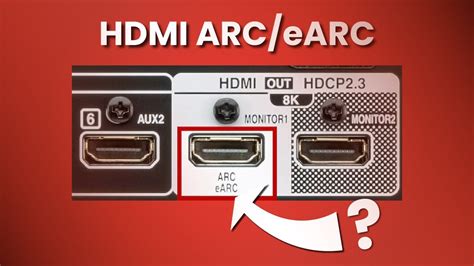

Non c’è bisogno di attivare la connessione HDMI eARC, basta connettere semplicemente il cavo HDMI. Se la TV o il proiettore supportano la connessione eARC, la porta HDMI dovrebbe riportare la dicitura “eARC/ARC” o una simile. In caso contrario, verifica se la funzionalità eARC è supportata consultando il manuale d’uso del prodotto.

Per HDMI eARC è necessario utilizzare dei cavi moderni. I cavi HDMI High-Speed o Ultra-High-Speed sono generalmente compatibili con eARC. I cavi Ultra High Speed la supportano sicuramente, perché sono compatibili con tutte le funzionalità dello standard HDMI 2.1. Come il resto dei cavi HDMI, i cavi Ultra High Speed sono compatibili anche con i dispositivi che non supportano lo standard HDMI 2.1. Inoltre, i dispositivi che si collegano dovrebbero supportare entrambi eARC o HDMI 2.1.

HDMI CEC: Controllo Unificato dei Dispositivi

CEC - Consumer Electronics Control - riguarda, infatti, il controllo cross-device di tutti quei dispositivi che potrebbero essere installati in un soggiorno moderno. Il nostro titolo potrebbe essere lo slogan adatto per qualsiasi produttore di elettronica in tema di HDMI CEC. In teoria, dovrebbe essere possibile connettere tutti i dispositivi, ad esempio TV, ricevitore TV, ricevitore AV, lettore Blu-ray, console di gioco e, naturalmente, sistema audio tramite HDMI e quindi controllarli attraverso la connessione in CEC. Lo standard HDMI CEC consente di controllare centralmente tutti i dispositivi collegati.

Tuttavia, il funzionamento di CEC non dipende soltanto dal cavo HDMI, ma anche dal dispositivo stesso. Oltre a non implementare la tecnologia CEC su tutti i prodotti, i vari produttori hanno anche contribuito a creare grande confusione relativamente al nome della stessa. Se volessimo cercare “CEC” nella descrizione dei prodotti, non è sempre detto che riusciremmo a trovarlo. Ad esempio, per Philips, lo standard si chiamerà EasyLink, per LG Simplelink, per Samsung e BRAVIA Anynet+, per Sony si chiamerà Sync. Da Teufel, questa funzione è chiamata invece semplicemente CEC o ARC/CEC.

Il telecomando cross-device funziona pressappoco così: a condizione che tutti i dispositivi dell’home cinema supportino CEC, avviando il primo dispositivo, tutti gli altri dispositivi collegati dovrebbero accendersi contemporaneamente e trovare in maniera automatica il canale adatto. Quindi, accendendo il lettore Blu-ray, anche il televisore dovrebbe accendersi e iniziare a cercare il canale giusto per il lettore. Anche in questo caso, però, ciò che in teoria dovrebbe funzionare benissimo, nella pratica potrebbe risultare un pochino più complicato. Infatti, nonostante CEC sia un’interfaccia indipendente dal produttore, le aziende non sempre rispettano le specifiche della funzione al 100%. Poiché questa funzione non è denominata o implementata allo stesso modo da tutti i produttori, la connessione CEC potrebbe non funzionare sempre in maniera ottimale. Ai fan dell’home cinema consigliamo quindi di testare la connessione CEC sul proprio sistema domestico e poi di decidere quale configurazione potrebbe essere la migliore per le proprie esigenze.

Estrattore Audio HDMI: Soluzioni per Problemi di Connettività Audio

Modern TVs offer increasingly better picture quality, but the sound often leaves much to be desired. And if you want to use an older amplifier or active speakers, you may run into connection issues. That’s where an HDMI audio extractor comes in.

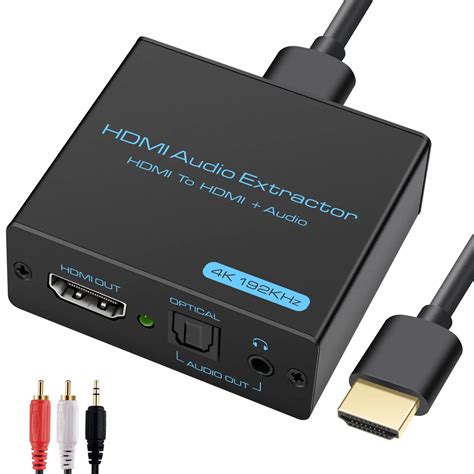

Un HDMI audio extractor è un piccolo dispositivo che estrae l'audio da un segnale HDMI. Immagina che un cavo HDMI trasporta sia video che audio, ma tu vuoi riprodurre l'audio attraverso altoparlanti separati o un amplificatore. Un HDMI audio extractor divide l'audio dal video in modo da poterlo inviare a una sorgente audio esterna. Questo è particolarmente utile se la tua attrezzatura non supporta HDMI ARC o se vuoi continuare a utilizzare amplificatori e altoparlanti attivi più vecchi.

Quando è Necessario un Estrattore Audio HDMI?

Le TV moderne offrono una qualità dell'immagine sempre migliore, ma il suono spesso lascia molto a desiderare. Se desideri utilizzare un amplificatore più vecchio o altoparlanti attivi, potresti incontrare problemi di connessione. Un estrattore audio HDMI risolve queste situazioni.

Un estrattore audio HDMI può essere impiegato in diversi scenari:

• Collegare un sistema audio più vecchio a una TV moderna: Molti amplificatori e altoparlanti meno recenti non dispongono di ingressi HDMI, rendendo difficile il collegamento alle TV odierne. L'estrattore permette di convertire il segnale audio HDMI in formati analogici o digitali compatibili con l'attrezzatura audio esistente.
• TV montata a parete con porte audio inaccessibili: Se la tua TV è montata a parete e le porte audio (ottica, cuffie, RCA) sono difficili da raggiungere, un estrattore può essere collegato all'unica porta HDMI ARC facilmente accessibile, fornendo uscite audio più comode.
• TV con solo uscita HDMI ARC: Alcune TV recenti hanno solo una porta HDMI ARC come unica opzione di uscita audio, disabilitando le altre uscite quando una soundbar o un ricevitore AV è collegato. In questo caso, un estrattore può fornire uscite audio aggiuntive (ottiche, RCA) senza compromettere la connessione ARC principale.
• Necessità di più uscite audio simultanee: Se desideri avere un'uscita audio simultanea tramite le cuffie e una soundbar HDMI ARC esterna o un ricevitore AV, alcuni estrattori avanzati offrono questa funzionalità unica di "pass-through HDMI ARC".
• Qualità audio e video superiore: Quando desideri la massima qualità audio e video, necessiti di più uscite audio o vuoi collegare un secondo sistema audio.

Caratteristiche degli Estrattori Audio HDMI

Gli estrattori audio HDMI si differenziano per le loro caratteristiche, che includono:

1. Ingressi HDMI: Generalmente un singolo ingresso per il segnale HDMI dalla sorgente (lettore Blu-ray, console, dispositivo di streaming).
2. Uscite Audio: Solitamente presentano uscite analogiche (RCA) e talvolta anche un jack per cuffie da 3.5mm. Possono anche includere uscite digitali come ottica (Toslink) o coassiale.
3. Uscite Video: Un'uscita HDMI per il segnale video da inviare alla TV o al monitor.
4. Funzionalità Aggiuntive: Alcuni modelli offrono funzionalità extra, come il supporto per ARC/eARC, pass-through HDMI ARC, o la capacità di gestire risoluzioni video elevate (8K/4K).

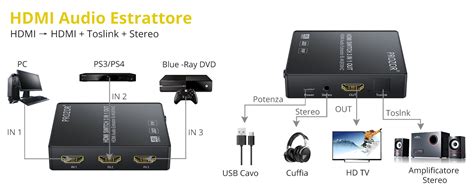

Collegamento di un Estrattore Audio HDMI

Collegare un estrattore audio HDMI è semplice.

• Connetti la sorgente HDMI (ad esempio, un lettore Blu-ray, una console di gioco, un dispositivo di streaming) all'ingresso HDMI dell'estrattore.
• Collega l'uscita HDMI dell'estrattore alla TV.
• Connetti le uscite audio dell'estrattore (RCA, ottica, 3.5mm, ecc.) al tuo sistema audio esterno (amplificatore, altoparlanti attivi, soundbar, cuffie).

Cosa Considerare nella Scelta di un Estrattore Audio HDMI

Quando si sceglie un estrattore audio HDMI, è fondamentale considerare alcuni aspetti per garantire la compatibilità e le prestazioni desiderate:

• Compatibilità: Verifica che le uscite audio dell'estrattore corrispondano alla tua attrezzatura audio (ad esempio, RCA, ottica).
• Supporto per eARC e CEC: Se desideri estrarre l'audio dalla tua TV, un estrattore con supporto HDMI eARC è importante per la massima qualità audio e la gestione dei formati audio avanzati. Il supporto CEC può semplificare il controllo dei dispositivi.
• Numero e Tipo di Uscite: Scegli un modello con le connessioni adatte ai tuoi altoparlanti o amplificatori.
• Risoluzione Video Supportata: Assicurati che l'estrattore supporti la risoluzione video della tua TV e dei tuoi dispositivi (ad esempio, 4K, 8K).

Esempi di Estrattori Audio HDMI Specifici

Esistono vari modelli di estrattori audio, ognuno con funzionalità specifiche:

• Avantree HAX05: Questo dispositivo è un estrattore audio HDMI ARC pratico che può aiutare le persone che desiderano utilizzare la porta HDMI ARC della propria TV. Se la tua TV è montata a parete e le porte audio sono difficili da raggiungere, o hai una TV con solo HDMI ARC e nessun'altra porta di uscita audio, HAX05 può aggiungere porte ottiche e RCA alla tua TV. L'HAX05 estrae il segnale audio proveniente dalla porta HDMI della TV e lo converte in uscita ottica o RCA. Una funzione unica dell'HAX05 è il pass-through HDMI ARC, che consente di avere un'uscita audio simultanea attraverso le cuffie E la soundbar HDMI ARC esterna o il ricevitore AV. Si collega l'HAX05 alla porta HDMI ARC della TV, quindi si collegano la soundbar HDMI ARC e il trasmettitore Bluetooth (o altro dispositivo audio) all'HAX05.
• Estrattori Standard (es. Connect AE14): Questi sono estrattori audio HDMI standard che inviano l'audio da una sorgente esterna a un amplificatore o a altoparlanti attivi.
• Estrattori Specifici per ARC (es. Connect ARC13): Progettati specificamente per HDMI ARC. Estraggono l'audio dalla TV stessa e lo instradano al tuo sistema audio.
• Estrattori Multifunzione (es. Connect AE34): Il tuttofare tra gli estrattori audio HDMI. Supporta sia ARC che eARC e fornisce l'estrazione audio da e verso più sorgenti, mantenendo la qualità video 8K/4K. Pieno supporto per ARC ed eARC. Estrae l'audio dall'ingresso HDMI di un dispositivo esterno (ad esempio, lettore Blu-ray, console di gioco).

Qual è il Collegamento Migliore per l'Home Theater?

Se il tuo sistema home theater è collegato a speaker esterni e vuoi ottenere la migliore qualità audio, scegli un collegamento HDMI eARC. Questo garantirà la massima larghezza di banda e il supporto per i formati audio lossless più avanzati. Tuttavia, la scelta del collegamento migliore dipende dalle tue esigenze specifiche e dall'attrezzatura disponibile. Un estrattore audio HDMI può essere la soluzione ideale per ottimizzare la tua esperienza audio, soprattutto in presenza di dispositivi meno recenti o configurazioni complesse.
